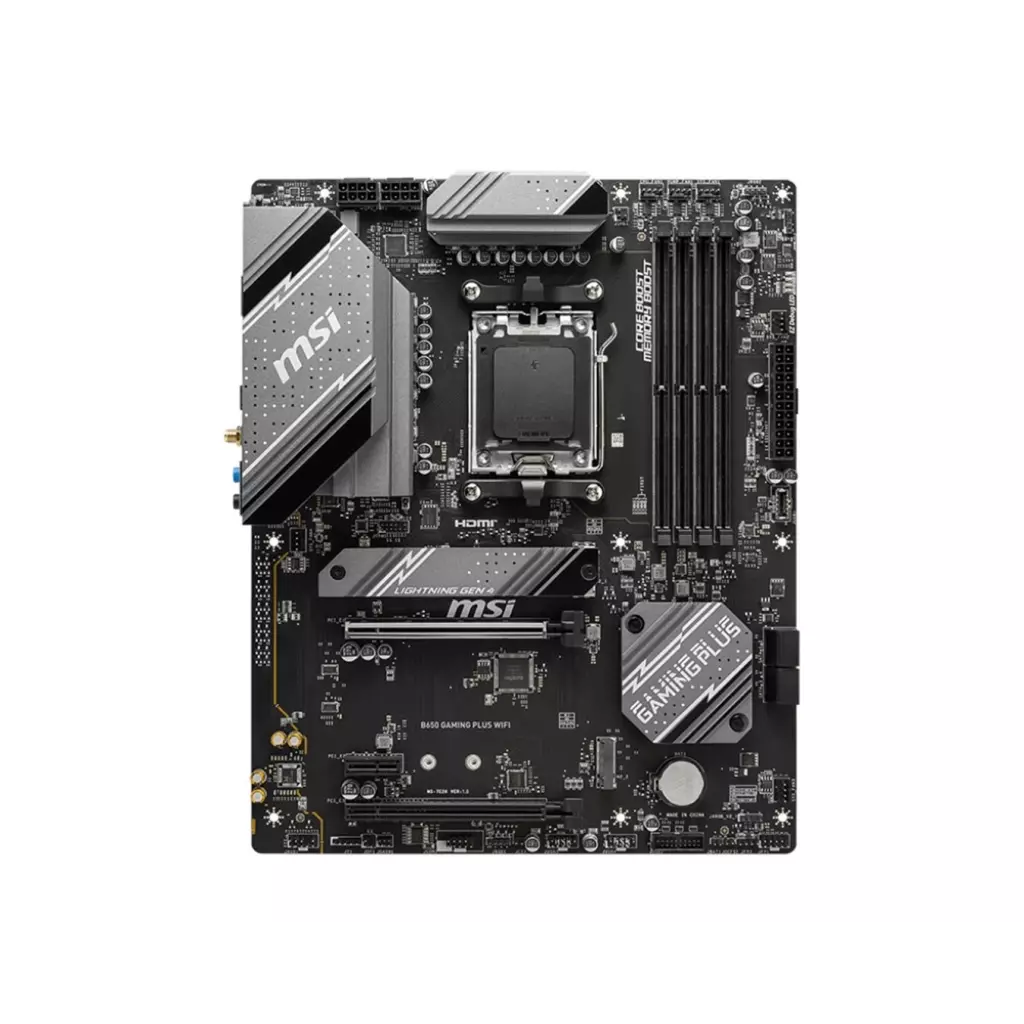

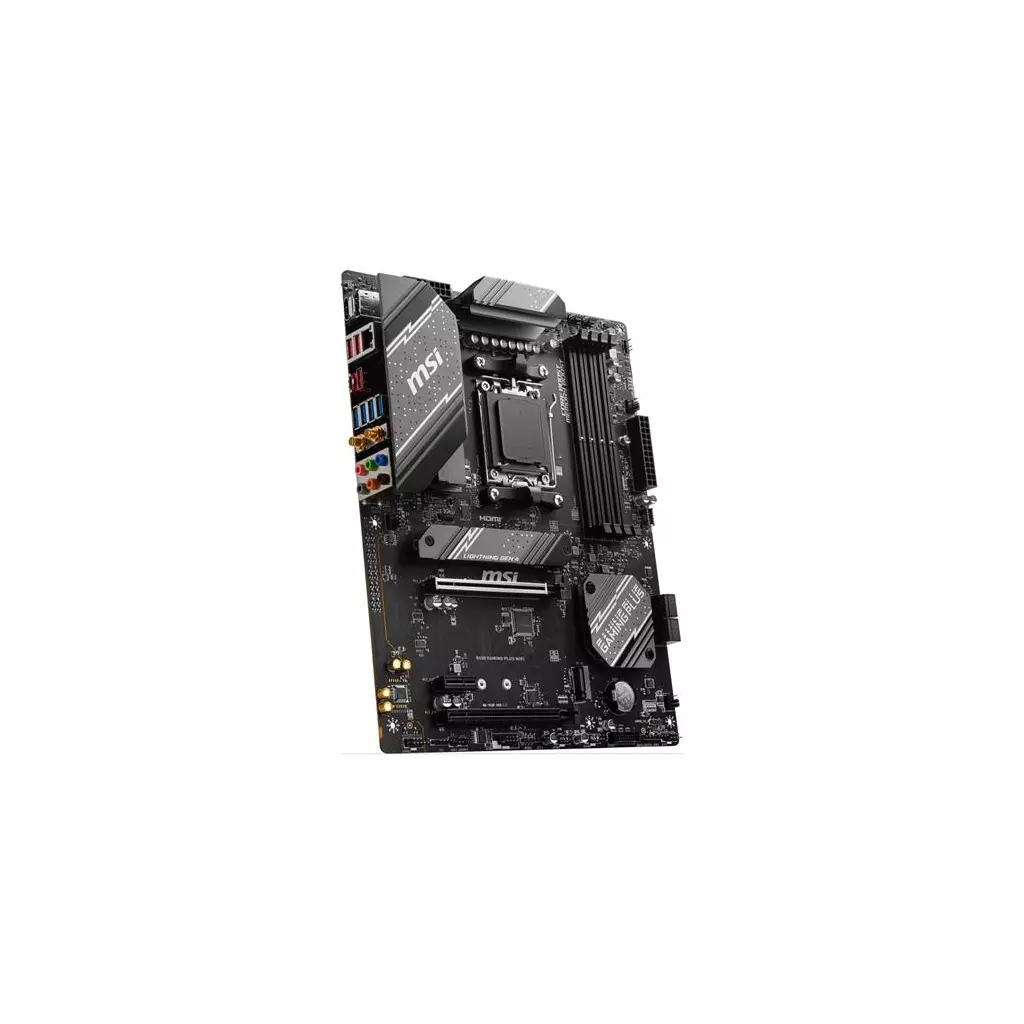

MSI B650 GAMING PLUS WIFI/AM5/ATX

CHIPSET AMD B650 CPU Supports AMD Ryzen™ 8000/ 7000 Series Desktop Processors Socket AM5 MEMORY 4x DDR5, Maximum Memory Capacity 192GB Memory Support DDR5 7200+(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 7200+ MHz • 1DPC 2R Max speed up to 6000+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 5400+ MHz Supports Dual-Channel mode Supports non-ECC, un-buffered memory Supports AMD EXPO ONBOARD GRAPHICS 1x HDMI™ Support HDMITM 2.1 with HDR, maximum resolution of 4K 60Hz* 1x DisplayPort Supports DP1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. SLOT 2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) MULTI-GPU AMD MULTI-GPU Support STORAGE 2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 22110/2280 devices M.2_2 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices 4x SATA 6G RAID Supports RAID 0, RAID 1 and RAID 1 for SATA storage devices Supports RAID 0 and RAID 1 for M.2 NVMe storage devices USB 4x USB 2.0 (Front) 4x USB 3.2 Gen1 Type A (Rear) 2x USB 3.2 Gen1 Type A (Front) 3x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Front) 1x USB 3.2 Gen2x2 Type C (Rear) LAN Realtek® 8125BG 2.5G LAN WIRELESS LAN & BLUETOOTH AMD Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX Supports 20MHz, 40MHz, 80MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3** * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC897 Codec 7.1-Channel High Definition Audio INTERNAL IO 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 4x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 2x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports LED FEATURE 4x EZ Debug LED BACK PANEL PORTS DisplayPort 2.5G LAN USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 1 5Gbps (Type-A) Wi-Fi / Bluetooth Audio connectors Flash BIOS Button HDMI™ USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 2x2 20Gbps (Type-C) OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB INFO ATX 243.84mmx304.8mm

CHIPSET AMD B650 CPU Supports AMD Ryzen™ 8000/ 7000 Series Desktop Processors Socket AM5 MEMORY 4x DDR5, Maximum Memory Capacity 192GB Memory Support DDR5 7200+(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 7200+ MHz • 1DPC 2R Max speed up to 6000+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 5400+ MHz Supports Dual-Channel mode Supports non-ECC, un-buffered memory Supports AMD EXPO ONBOARD GRAPHICS 1x HDMI™ Support HDMITM 2.1 with HDR, maximum resolution of 4K 60Hz* 1x DisplayPort Supports DP1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. SLOT 2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) MULTI-GPU AMD MULTI-GPU Support STORAGE 2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 22110/2280 devices M.2_2 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices 4x SATA 6G RAID Supports RAID 0, RAID 1 and RAID 1 for SATA storage devices Supports RAID 0 and RAID 1 for M.2 NVMe storage devices USB 4x USB 2.0 (Front) 4x USB 3.2 Gen1 Type A (Rear) 2x USB 3.2 Gen1 Type A (Front) 3x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Front) 1x USB 3.2 Gen2x2 Type C (Rear) LAN Realtek® 8125BG 2.5G LAN WIRELESS LAN & BLUETOOTH AMD Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX Supports 20MHz, 40MHz, 80MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3** * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC897 Codec 7.1-Channel High Definition Audio INTERNAL IO 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 4x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 2x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports LED FEATURE 4x EZ Debug LED BACK PANEL PORTS DisplayPort 2.5G LAN USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 1 5Gbps (Type-A) Wi-Fi / Bluetooth Audio connectors Flash BIOS Button HDMI™ USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 2x2 20Gbps (Type-C) OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB INFO ATX 243.84mmx304.8mm

MSI B650 GAMING PLUS WIFI * optimalizováno pro vodní chlazení * 6-vrstvá PCB vyrobená z 2oz zesílené mědi Chipset: AMD B650 Rozměrový formát: ATX (243,84x304,8mm) Podpora pro procesory: AMD Ryzen™ řady 7000 Patice procesoru: AM5 Paměť: * 4x paměťový slot DDR5, maximální kapacita až 192GB * podpora paměti: DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800(JEDEC)MT/s * Max. frekvence přetaktování: 1DPC 1R až 7200+MHz, 1DPC 2R až 6000+MHz, 2DPC 1R až 6000+MHz, 2DPC 2R až 5400+MHz * dvoukanálová architektura paměti * AMD EXPO Grafické výstupy: * 1x HDMI™ 2.1 s HDR * 1x DisplayPort 1.4 Zvuková karta: kodek Realtek® ALC897 7.1kanálový zvuk s vysokým rozlišením Ethernet: Realtek® 8125BG 2,5G LAN WLAN + Bluetooth: AMD Wi-Fi 6E + Bluetooth® 5.3 Rozšiřující sloty: * 2x PCI-E x16 * 1x PCI-E x1 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * M.2_1 Source (Z CPU) podporuje až PCIe 4.0 x4, typ 22110/2280 * M.2_2 Source (Z CPU) podporuje až PCIe 4.0 x4, typ 2280/2260 * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1 pro úložná zařízení SATA a M.3 NVMe USB: Zadní USB (celkem 8 portů) * 4x USB 3.2 Gen1 typ A * 3x USB 3.2 Gen2 typ A * 1x USB 3.2 Gen2x2 typ C Přední USB (celkem 7 portů) * 4x USB 2.0 * 2x USB 3.2 Gen1 typ A * 1x USB 3.2 Gen2 typ C Porty na zadním panelu: * 4x USB 3.2 Gen 1 5Gb/s (typ A) * 3x USB 3.2 Gen 2 10Gb/s (typ A) * 1x USB 3.2 Gen 2x2 20Gb/s (typ-C) * 1x HDMI™ * 1x DisplayPort * 1x RJ-45 2,5G LAN * 1x Wi-Fi/Bluetooth * 6x audio konektor * 1x tlačítko Flash BIOS Interní porty: Napájení * 1x napájecí konektor (ATX_PWR) * 2x napájecí konektor (CPU_PWR) Související s ventilátorem a chlazením * 1x ventilátor CPU * 1x ventilátor čerpadla * 4x systémový ventilátor Související s úložištěm * 4x SATA 6Gb/s konektor * 2x slot M.2 USB * 4x USB 2.0 port * 2x USB 3.2 Gen1 typ A port * 1x USB 3.2 Gen2 typ C port Osvětlení LED * 2x adresovatelný V2 RGB LED konektor (JARGB_V2) * 2x RGB LED konektor (JRGB) * 4x EZ Debug LED Ostatní * 2x Front Panel (JFP) * 1x Chassis Intrusion (JCI) * 1x přední audio (JAUD) * 1x Com Port (JCOM) * 1x Tuning Controller connector(JDASH) * 1x TPM pin header (podpora TPM 2.0) Příslušenství: * SATA 6Gb/s kabel * I/O záslepka * 2x EZ M.2 Clip * Wi-Fi anténa * uživatelská příručka Odkaz na stránku výrobce: https://www.msi.com/Motherboard/B650-GAMING-PLUS-WIFI/

MSI B650 GAMING PLUS WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6000+ (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 MHz (JEDEC) Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXPO

Sloty AMD CPU 1× PCIe 4.0 x16 slot AMD B650 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x1 slot

Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 4K při 60 Hz

Úložiště AMD CPU 1× M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4 režim) 1× M.2 slot, M Key, pro jednotky typu 2280/2260 (PCIe 4.0 x4 režim) AMD B650 čipová sada 4× SATA 6 Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0 a RAID 1 pro M.2 NVMe jednotky

USB 1× USB-C 3.2 Gen2x2 port na zadním panelu 1× USB-C 3.2 Gen2 port dostupný přes interní USB konektor 3× USB 3.2 Gen2 (USB 3.1) port na zadním panelu 6× USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 4× USB 2.0 port dostupný přes interní USB konektory

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio

LAN 1× Realtek 8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth AMD Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Bluetooth 5.3

Interní konektory 1× 24pin ATX hlavní napájecí konektor 2× 8pin ATX 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru vodního chlazení 4× 4pin konektor systémového ventilátoru 2× konektor předního panelu 1× konektor detekce otevření skříně 1× audio konektor předního panelu 1× konektor sériového portu 1× konektor Tuning ovladače 2× 3pin konektor A-RAINBOW V2 LED (ARGB Gen2) 2× 4pin konektor RGB LED 1× konektor pro TPM modul (podporuje TPM 2.0) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen2 konektor předního panelu 4× SATA 6 Gb/s konektor 2× M.2 slot, M Key 1× propojka Clear CMOS 1× propojka OC Safe Boot 4× EZ Debug LED

Konektory na zadním panelu 1× tlačítko Flash BIOS 1× DisplayPort 1× HDMI 1× RJ-45 3× USB 3.2 Gen2 (USB 3.1) 1× USB-C 3.2 Gen2x2 4× USB 3.2 Gen1 (USB 3.0) 2× konektor Wi-Fi antény 6× audio jack

Rozměry 30,48 × 24,384 cm ATX formát

MSI B650 GAMING PLUS WIFI optimalizováno pro vodní chlazení 6-vrstvá PCB vyrobená z 2oz zesílené mědi Chipset: AMD B650 Rozměrový formát: ATX (243,84x304,8mm) Podpora pro procesory: AMD Ryzen™ řady 7000 Patice procesoru: AM5 Paměť: 4x paměťový slot DDR5, maximální kapacita až 192GB podpora paměti: DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800(JEDEC)MT/s Max. frekvence přetaktování: 1DPC 1R až 7200+MHz, 1DPC 2R až 6000+MHz, 2DPC 1R až 6000+MHz, 2DPC 2R až 5400+MHz dvoukanálová architektura paměti AMD EXPO Grafické výstupy: 1x HDMI™ 2.1 s HDR 1x DisplayPort 1.4 Zvuková karta: kodek Realtek® ALC897 7.1kanálový zvuk s vysokým rozlišením Ethernet: Realtek® 8125BG 2,5G LAN WLAN + Bluetooth: AMD Wi-Fi 6E + Bluetooth® 5.3 Rozšiřující sloty: 2x PCI-E x16 1x PCI-E x1 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s M.2_1 Source (Z CPU) podporuje až PCIe 4.0 x4, typ 22110/2280 M.2_2 Source (Z CPU) podporuje až PCIe 4.0 x4, typ 2280/2260 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1 pro úložná zařízení SATA a M.3 NVMe USB: Zadní USB (celkem 8 portů) 4x USB 3.2 Gen1 typ A 3x USB 3.2 Gen2 typ A 1x USB 3.2 Gen2x2 typ C Přední USB (celkem 7 portů) 4x USB 2.0 2x USB 3.2 Gen1 typ A 1x USB 3.2 Gen2 typ C Porty na zadním panelu: 4x USB 3.2 Gen 1 5Gb/s (typ A) 3x USB 3.2 Gen 2 10Gb/s (typ A) 1x USB 3.2 Gen 2x2 20Gb/s (typ-C) 1x HDMI™ 1x DisplayPort 1x RJ-45 2,5G LAN 1x Wi-Fi/Bluetooth 6x audio konektor 1x tlačítko Flash BIOS Interní porty: Napájení 1x napájecí konektor (ATX_PWR) 2x napájecí konektor (CPU_PWR) Související s ventilátorem a chlazením 1x ventilátor CPU 1x ventilátor čerpadla 4x systémový ventilátor Související s úložištěm 4x SATA 6Gb/s konektor 2x slot M.2 USB 4x USB 2.0 port 2x USB 3.2 Gen1 typ A port 1x USB 3.2 Gen2 typ C port Osvětlení LED 2x adresovatelný V2 RGB LED konektor (JARGB_V2) 2x RGB LED konektor (JRGB) 4x EZ Debug LED Ostatní 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x přední audio (JAUD) 1x Com Port (JCOM) 1x Tuning Controller connector(JDASH) 1x TPM pin header (podpora TPM 2.0) Příslušenství: SATA 6Gb/s kabel I/O záslepka 2x EZ M.2 Clip Wi-Fi anténa uživatelská příručka

MSI B650 GAMING PLUS WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6000+ (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 MHz (JEDEC) Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXPO

Sloty AMD CPU 1× PCIe 4.0 x16 slot AMD B650 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x1 slot

Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 4K při 60 Hz

Úložiště AMD CPU 1× M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4 režim) 1× M.2 slot, M Key, pro jednotky typu 2280/2260 (PCIe 4.0 x4 režim) AMD B650 čipová sada 4× SATA 6 Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0 a RAID 1 pro M.2 NVMe jednotky

USB 1× USB-C 3.2 Gen2x2 port na zadním panelu 1× USB-C 3.2 Gen2 port dostupný přes interní USB konektor 3× USB 3.2 Gen2 (USB 3.1) port na zadním panelu 6× USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 4× USB 2.0 port dostupný přes interní USB konektory

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio

LAN 1× Realtek 8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth AMD Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Bluetooth 5.3

Interní konektory 1× 24pin ATX hlavní napájecí konektor 2× 8pin ATX 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru vodního chlazení 4× 4pin konektor systémového ventilátoru 2× konektor předního panelu 1× konektor detekce otevření skříně 1× audio konektor předního panelu 1× konektor sériového portu 1× konektor Tuning ovladače 2× 3pin konektor A-RAINBOW V2 LED (ARGB Gen2) 2× 4pin konektor RGB LED 1× konektor pro TPM modul (podporuje TPM 2.0) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen2 konektor předního panelu 4× SATA 6 Gb/s konektor 2× M.2 slot, M Key 1× propojka Clear CMOS 1× propojka OC Safe Boot 4× EZ Debug LED

Konektory na zadním panelu 1× tlačítko Flash BIOS 1× DisplayPort 1× HDMI 1× RJ-45 3× USB 3.2 Gen2 (USB 3.1) 1× USB-C 3.2 Gen2x2 4× USB 3.2 Gen1 (USB 3.0) 2× konektor Wi-Fi antény 6× audio jack

Rozměry 30,48 × 24,384 cm ATX formát
