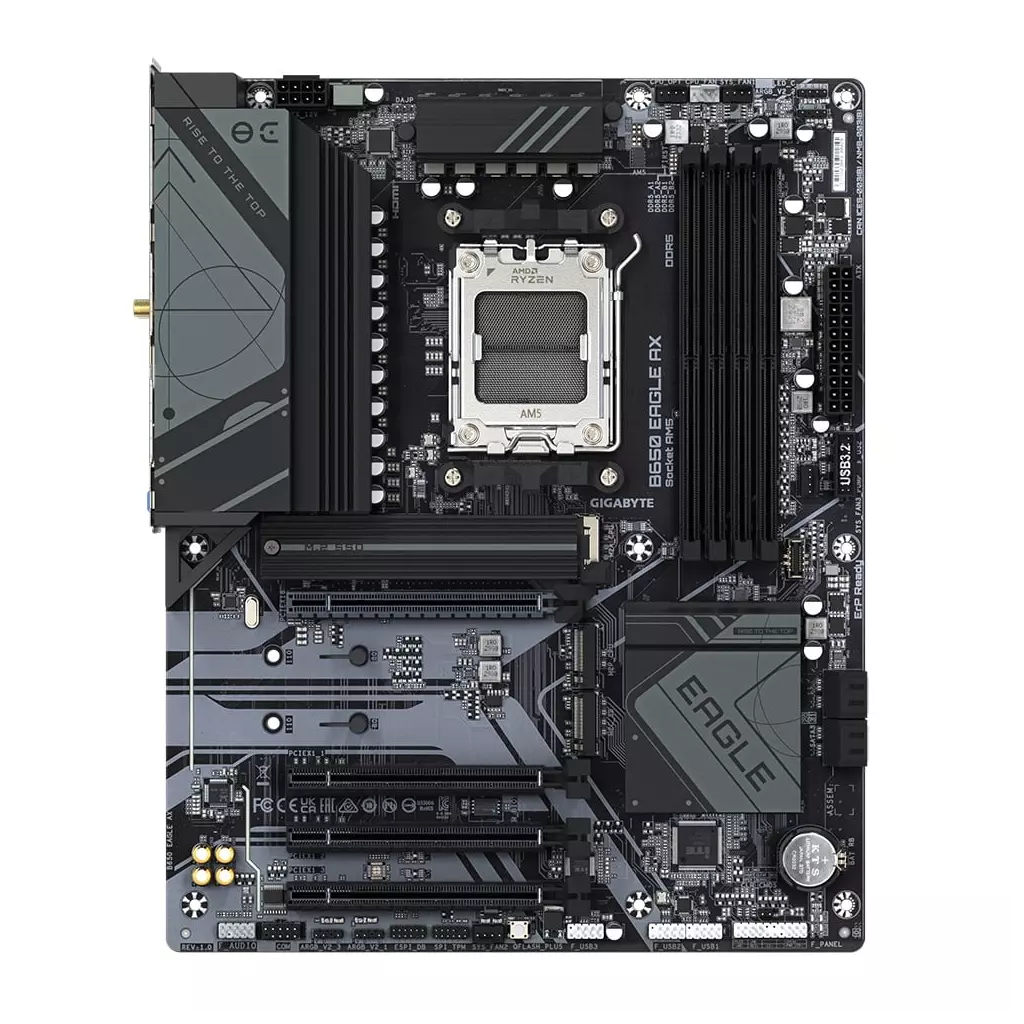

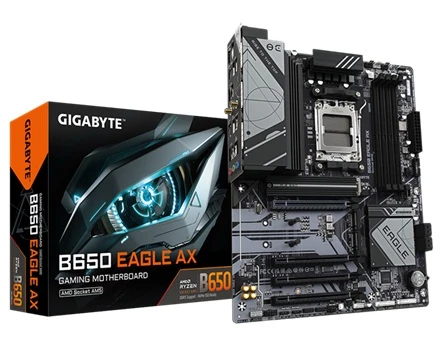

GIGABYTE B650 EAGLE AX

AMD Socket AM5:Podporuje procesory AMD Ryzen™ řady 7000 Bezkonkurenční výkon:12+2+2fázové digitální řešení VRM Dvoukanálové DDR5:4*SMD DIMM s podporou AMD EXPO™ a Intel® XMP Memory Module SuperSpeed ??Storage: 1*PCIe 5.0 + 2*PCIe 4.0 M.2 konektory Pokročilý tepelný design a tepelná ochrana M.2: Pro zajištění stability napájení VRM a výkonu 25110 M.2 SSD EZ-Latch: Slot PCIe x16 s designem rychlého uvolnění Rychlé sítě: Wi-Fi 6E 802.11ax & GbE LAN Rozšířená konektivita: DP, HDMI, zadní USB® 10 Gb/s Inteligentní ventilátor 6: Obsahuje více teplotních senzorů, hybridní hlavice ventilátoru se ZASTAVENÍM VENTILÁTORU Q-Flash Plus:Aktualizujte BIOS bez instalace CPU, paměti a grafické karty procesor AMD Socket AM5, podpora pro: Procesory AMD Ryzen™ 7000 Series / AMD Ryzen™ 8000 Series Processor (nejnovější seznam podpory CPU najdete na webu GIGABYTE.) Čipová sada AMD B650 Paměť Podpora DDR5 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ Paměťové moduly 4800/ 4400 MT/s 4 x DDR5 DIMM patice s podporou až 192 GB (kapacita 48 GB single DIMM) systémové paměti Dvoukanálová paměťová architektura Podpora pro non-ECC Paměťové moduly bez vyrovnávací paměti 1Rx8/2Rx8/1Rx16 Podpora pro Paměťové moduly AMD EXtended Profiles for Overclocking (AMD EXPO™) a Extreme Memory Profile (XMP) (Konfigurace CPU a paměti může ovlivnit podporované typy paměti, rychlost přenosu dat (rychlost) a počet modulů DRAM, viz „Podpora paměti List“ na webu GIGABYTE, kde najdete další informace.) Palubní grafika Integrovaný grafický procesor: - 1 x DisplayPort, podporuje maximální rozlišení 3840 x 2160 @ 144 Hz * Podpora pro verzi DisplayPort 1.4. - 1 x HDMI port, podporuje maximální rozlišení 4096 x 2160 při 60 Hz * Podpora pro HDMI 2.1 verze a HDCP 2.3. ** Podpora nativních portů kompatibilních s HDMI 2.1 TMDS. (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.) Zvuk Zvukový kodek Realtek® Audio s vysokým rozlišením 2/4/5.1/7.1 kanálů * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Na konfigurujte 7.1kanálový zvuk, otevřete zvukový software pro nastavení zvuku. LAN Čip Realtek® GbE LAN (1 Gb/s/100 Mb/s/10 Mb/s) Rozšiřující sloty 1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU: - Procesory AMD Ryzen™ řady 7000 podporují režim PCIe 4.0 x16 - Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporují režim PCIe 4.0 x8 - AMD Ryzen™ 8000 Series-Phoenix 2 Procesory podporují režim PCIe 4.0 x4 * Slot PCIEX16 podporuje pouze grafickou kartu nebo NVMe SSD. Pokud chcete nainstalovat pouze jednu grafickou kartu, nezapomeňte ji nainstalovat do slotu PCIEX16. Čipová sada: 3 x PCI Express x16 sloty, podporující PCIe 3.0 a běžící na x1 * Sloty PCIEX1_1 a PCIEX1_2 nebudou dostupné, když je použit procesor AMD Ryzen™ 8000 Series-Phoenix 2. Rozhraní úložiště 1 x konektor M.2 (M2A_CPU), integrovaný v CPU, podporuje Socket 3, klíč M, typ 25110/2580 SSD: - Procesory AMD Ryzen™ 7000 Series podporují PCIe 5.0 x4/x2 SSD - AMD Ryzen™ 8000 Series-Phoenix 1 Procesory podporují PCIe 4.0 x4/x2 SSD - AMD Ryzen™ 8000 Series-Phoenix 2 Procesory podporují PCIe 4.0 x4/x2 SSD disky 1 x M.2 konektor (M2P_CPU), integrovaný v CPU, podporuje Socket 3, M klíč, typ 22110 /2280 SSD: - Procesory AMD Ryzen™ 7000 Series podporují PCIe 4.0 x2 SSD - AMD Ryzen™ 8000 Series-Phoenix 1 Procesory podporují PCIe 4.0 x2 SSD - AMD Ryzen™ 8000 Series-Phoenix 2 Procesory podporují x0 x2 PCIe : 4. Konektor M.2 (Socket 3, klíč M, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2C_SB) 4 x SATA 6Gb/s konektory RAID 0, RAID 1 a RAID 10 podpora pro úložná zařízení NVMe SSD RAID 0 , podpora RAID 1 a RAID 10 pro úložná zařízení SATA USB CPU: - 2 x porty USB 3.2 Gen 2 Type-A (červené) na zadním panelu - 1 x port USB Type-C® na zadním panelu, s podporou USB 3.2 Gen 1 CPU+USB 2.0 Hub: - 4 x USB Porty 2.0/1.1 na zadním panelu Čipová sada: - 2 x porty USB 3.2 Gen 1 dostupné přes interní USB header - 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný přes interní USB header - 4 x USB Porty 2.0/1.1 (2 porty na zadním panelu, 2 porty dostupné přes interní USB header) Chipset+USB 2.0 Hub: - 4 x USB 2.0/1.1 porty dostupné přes interní USB headery Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 1 x hlavička ventilátoru CPU/čerpadla vodního chlazení 2 x hlavička systémového ventilátoru 1 x hlavička systémového ventilátoru/čerpadla vodního chlazení 3 x adresovatelné RGB Záhlaví LED pásku Gen2 1 x Záhlaví RGB LED pásku 3 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x Záhlaví předního panelu 1 x Záhlaví zvuku předního panelu 1 x Záhlaví USB Type-C®, s USB 3.2 Gen 1 podpora 1 x USB 3.2 Gen 1 header 3 x USB 2.0/1.1 header 1 x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2) 1 x tlačítko Q-Flash Plus 1 x záhlaví sériového portu j 1 x propojka Clear CMOS Konektory zadního panelu 1 x DisplayPort 1 x HDMI port 1 x PS/2 port pro klávesnici/myš 2 x SMA anténní konektory (2T2R) 1 x USB Type-C® port, s podporou USB 3.2 Gen 1 2 x USB 3.2 Gen 2 Type-A porty ( červená) 6 x USB 2.0/1.1 port 1 x RJ-45 port 3 x audio jack I/O Controller iTE® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce rychlosti ventilátoru Detekce průtoku vodního chlazení Varování při selhání ventilátoru Řízení rychlosti ventilátoru * Zda je podporována funkce řízení rychlosti ventilátoru (čerpadla), závisí na ventilátoru (čerpadlo), které nainstalujete. BIOS 1 x 256 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro GIGABYTE Control Center (GCC) * Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce každé aplikace se také může lišit v závislosti na specifikacích základní desky. Podpora pro Q-Flash Podpora pro Q-Flash Plus Dodávaný software Software pro správu šířky pásma LAN Norton® Internet Security (verze OEM). Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát ATX; Rozměr 30,5 cm x 24,4 cm

GIGABYTE B650 EAGLE AX * Smart Fan 6 * Q-Flash Plus Chipset: AMD B650 Rozměrový formát: ATX (305x244mm) Podpora pro procesory: AMD Ryzen™ řady 8000/7000 Patice procesoru: AM5 Paměť: * 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400MT/s paměťové moduly * dvoukanálová architektura paměti * podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU * 1x DisplayPort 1.4 * 1x HDMI® 2.1 Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® GbE LAN WLAN + Bluetooth: Wi-Fi 6E + BT5 Rozšiřující sloty: * 1x PCI Express x16 (PCIEX16) * 3x PCI Express x16, podpora PCIe 3.0 x1 RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA Úložný prostor: celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2 (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110/2580 SSD * 1x M.2 (M2B_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 22110/2280 SSD * 1x M.2 (M2C_SB), integrovaný v čipsetu, podpora Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD * 4x port SATA 6Gb/s USB: Zadní USB (celkem 9 portů) * 1x USB typ-C®, s podporou USB 3.2 Gen 1 * 2x USB 3.2 Gen 2 typ-A (červený) * 6x USB 2.0/1.1 Přední USB (celkem 9 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 3x USB 2.0/1.1 header - podpora dalších 6 portů USB 2.0/1.1 Porty na zadním panelu: * 1x DisplayPort * 1x HDMI * 1x PS/2 pro klávesnici/myš * 2x SMA anténní konektor (2T2R) * 1x USB typ-C®, s podporou USB 3.2 Gen 1 * 2x USB 3.2 Gen 2 typ-A (červený) * 6x USB 2.0/1.1 * 1x RJ-45 * 3x audio jack Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 2x system fan header * 1x system fan/water cooling pump header Související s úložištěm * 3x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header, s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 3x USB 2.0/1.1 header Ostatní * 3x adresovatelný RGB Gen2 LED strip header * 1x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2) * 1x tlačítko Q-Flash Plus * 1x serial port header * 1x Clear CMOS jumper BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B650-EAGLE-AX#kf

GIGABYTE B650 EAGLE AX * Smart Fan 6 * Q-Flash Plus Chipset: AMD B650 Rozměrový formát: ATX (305x244mm) Podpora pro procesory: AMD Ryzen™ řady 8000/7000 Patice procesoru: AM5 Paměť: * 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400MT/s paměťové moduly * dvoukanálová architektura paměti * podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU * 1x DisplayPort 1.4 * 1x HDMI® 2.1 Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: Realtek® GbE LAN WLAN + Bluetooth: Wi-Fi 6E + BT5 Rozšiřující sloty: * 1x PCI Express x16 (PCIEX16) * 3x PCI Express x16, podpora PCIe 3.0 x1 RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA Úložný prostor: celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2 (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110/2580 SSD * 1x M.2 (M2B_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 22110/2280 SSD * 1x M.2 (M2C_SB), integrovaný v čipsetu, podpora Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD * 4x port SATA 6Gb/s USB: Zadní USB (celkem 9 portů) * 1x USB typ-C®, s podporou USB 3.2 Gen 1 * 2x USB 3.2 Gen 2 typ-A (červený) * 6x USB 2.0/1.1 Přední USB (celkem 9 portů) * 1x USB typ-C® konektor - podpora USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 3x USB 2.0/1.1 header - podpora dalších 6 portů USB 2.0/1.1 Porty na zadním panelu: * 1x DisplayPort * 1x HDMI * 1x PS/2 pro klávesnici/myš * 2x SMA anténní konektor (2T2R) * 1x USB typ-C®, s podporou USB 3.2 Gen 1 * 2x USB 3.2 Gen 2 typ-A (červený) * 6x USB 2.0/1.1 * 1x RJ-45 * 3x audio jack Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 1x CPU fan/water cooling pump header * 2x system fan header * 1x system fan/water cooling pump header Související s úložištěm * 3x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB typ-C® header, s podporou USB 3.2 Gen 1 * 1x USB 3.2 Gen 1 header * 3x USB 2.0/1.1 header Ostatní * 3x adresovatelný RGB Gen2 LED strip header * 1x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2) * 1x tlačítko Q-Flash Plus * 1x serial port header * 1x Clear CMOS jumper BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B650-EAGLE-AX#kf

GIGABYTE B650 EAGLE AX

GIGABYTE B650 EAGLE AX

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 9000/8000/7000 (patice AM5)

Čipová sada AMD B650

Paměť 4× DDR5 paměťový slot, podpora až 256 GB Podpora DDR5 8000 (OC)/ 7800 (OC)/ 7600 (OC)/ 7200 (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5600 (OC)/ 5200/ 4800 MT/s Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti (1Rx8/ 2Rx8/ 1Rx16) Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)

Sloty AMD CPU 1× PCIe 4.0 x16 slot CPU Ryzen série 8000 Phoenix 1 podporuje PCIe 4.0 x8 režim CPU Ryzen série 8000 Phoenix 2 podporuje PCIe 4.0 x4 režim 2× PCIe 3.0 x16 slot (podporuje x1 režim) AMD B650 čipová sada 1× PCIe 3.0 x16 slot (podporuje x1 režim)

Grafika 1× HDMI 2.1 port, podporující max. rozlišení 4096 × 2160 při 60 Hz 1× DisplayPort 1.4 port, podporující max. rozlišení 3840 × 2160 při 144 Hz

Úložiště AMD CPU 1× M.2 slot, M Key, pro jednotky typu 25110/22110/2580/2280 (PCIe 5.0 x4/x2 režim) CPU Ryzen série 8000 podporuje PCIe 4.0 x4/x2 režim 1× M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x2 režim) AMD B650 čipová sada 1× M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim) 4× SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA a M.2 NVMe jednotky

USB AMD CPU 2× USB 3.2 Gen2 (USB 3.1) port na zadním panelu 1× USB-C 3.2 Gen1 (USB 3.0) port na zadním panelu 4× USB 2.0 port na zadním panelu AMD B650 čipová sada 2× USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 1× USB-C 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 8× USB 2.0 port (2 porty na zadním panelu, 6 portů dostupných přes interní USB konektory)

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio

LAN 1× Realtek Gigabit LAN řadič

WLAN/ Bluetooth Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Bluetooth 5.3

Interní konektory 1× 24pin ATX hlavní napájecí konektor 1× 8pin ATX 12V napájecí konektor 1× konektor ventilátoru CPU 1× konektor ventilátoru CPU/ pumpy vodního chlazení 2× konektor systémového ventilátoru 1× konektor systémového ventilátoru/ pumpy vodního chlazení 3× konektor adresovatelného RGB Gen2 LED pásku 1× konektor RGB LED pásku 3× M.2 slot, M Key 4× SATA 6 Gb/s konektor 1× konektor předního panelu 1× audio konektor předního panelu 1× USB-C 3.2 Gen1 (USB 3.0) konektor 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 3× USB 2.0 konektor (podporuje 6× USB 2.0 port) 1× TPM konektor (podporuje modul GC-TPM2.0 SPI/ GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI v2) 1× tlačítko Q-Flash 1× konektor pro sériový port 1× propojka Clear CMOS

Konektory na zadním panelu 2× konektor Wi-Fi antény 1× DisplayPort 1× HDMI 1× PS/2 combo port klávesnice a myši 1× USB-C 3.2 Gen1(USB 3.0) 2× USB 3.2 Gen2 (USB 3.1) 6× USB 2.0 1× RJ-45 3× audio jack

Rozměry 30,5 × 24,4 cm ATX formát
