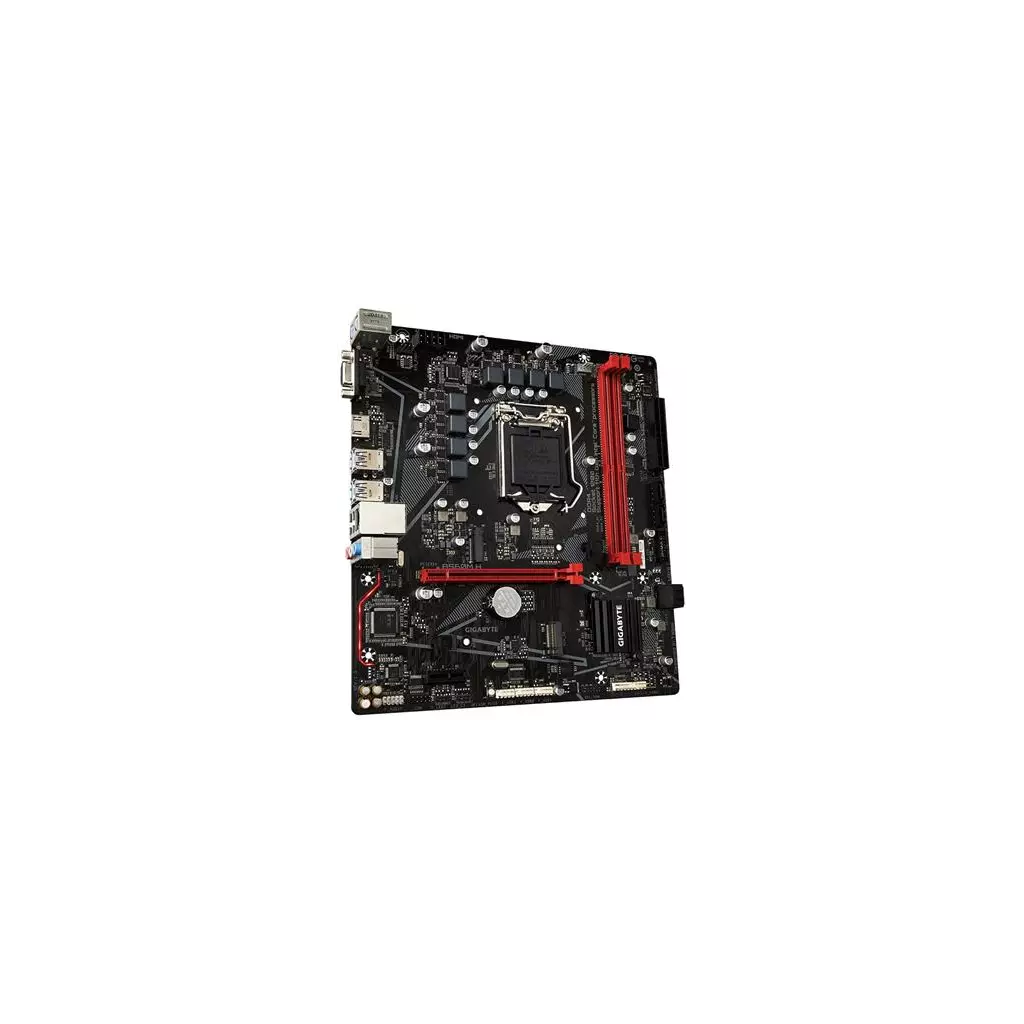

GIGABYTE B560M H / LGA1200 / Intel B560 / 2x DDR4 / 2x M.2 / HDMI / VGA / mATX

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 11. generace Intel Core i5/ i7/ i9 Podpora procesorů 10. generace Intel Core/ Pentium/ Celeron Patice LGA1200

Čipová sada Intel B560

Paměť 2x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)

Sloty 1x PCIe 4.0 x16 slot CPU Intel 10. gen. podporuje PCIe 3.0 1x PCIe 3.0 x1

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 30 Hz 1x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x2/x4 režim) CPU Intel 10. gen. nepodporuje PCIe 4.0 Intel B560 čipová sada 4x SATA 6Gb/s port 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x2/x4 režim) Podpora Intel Optane technologie

USB 6x USB 3.2 Gen1 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (2 porty na zadním panelu, 6 porty dostupné přes interní USB konektory)

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio

LAN 1x Realtek Gigabit LAN řadič

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 4x SATA 6Gb/s konektor 2x M.2 slot, M Key 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 3x USB 2.0 konektor (podporuje 6x USB 2.0 port) 1x konektor ventilátoru CPU 1x konektor systémového ventilátoru 1x audio konektor předního panelu 1x konektor předního panelu 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x konektor RGB LED pásku 1x konektor adresovatelného LED pásku 1x propojka Clear CMOS 1x konektor pro sériový port 1x tlačítko Q-Flash Plus

Porty na zadním panelu 1x PS/2 port klávesnice 1x PS/2 port myši 1x HDMI 1x VGA 4x USB 3.2 Gen1 (USB 3.0) 2x USB 2.0 1x RJ-45 3x audio jack

Rozměry 24,4 x 22,5 cm Micro ATX formát

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 11. generace Intel Core i5/ i7/ i9 Podpora procesorů 10. generace Intel Core/ Pentium/ Celeron Patice LGA1200

Čipová sada Intel B560

Paměť 2x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)

Sloty 1x PCIe 4.0 x16 slot CPU Intel 10. gen. podporuje PCIe 3.0 1x PCIe 3.0 x1

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 30 Hz 1x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x2/x4 režim) CPU Intel 10. gen. nepodporuje PCIe 4.0 Intel B560 čipová sada 4x SATA 6Gb/s port 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x2/x4 režim) Podpora Intel Optane technologie

USB 6x USB 3.2 Gen1 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 8x USB 2.0 port (2 porty na zadním panelu, 6 porty dostupné přes interní USB konektory)

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio

LAN 1x Realtek Gigabit LAN řadič

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 4x SATA 6Gb/s konektor 2x M.2 slot, M Key 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 3x USB 2.0 konektor (podporuje 6x USB 2.0 port) 1x konektor ventilátoru CPU 1x konektor systémového ventilátoru 1x audio konektor předního panelu 1x konektor předního panelu 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x konektor RGB LED pásku 1x konektor adresovatelného LED pásku 1x propojka Clear CMOS 1x konektor pro sériový port 1x tlačítko Q-Flash Plus

Porty na zadním panelu 1x PS/2 port klávesnice 1x PS/2 port myši 1x HDMI 1x VGA 4x USB 3.2 Gen1 (USB 3.0) 2x USB 2.0 1x RJ-45 3x audio jack

Rozměry 24,4 x 22,5 cm Micro ATX formát

Specifikace:

B560M H

Ultra odolná základná doska Intel B560 s priamym 6+2-fázovým digitálnym VRM, plnohodnotným PCIe 4.0* Design, Dual PCIe x4 M.2, GIGABYTE 8118 Gaming LAN, RGB FUSION 2.0, Q-Flash Plus

• Podporuje procesory radu Intel Core™ 11. a 10. generácie
• Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 2 DIMM
• Priame 6+2-fázové digitálne riešenie VRM s MOSFETmi s nízkym RDS(on)
• Duálna ultrarýchla karta NVMe PCIe 4.0* /3.0 x4 M.2
• Exkluzívna herná sieť LAN GIGABYTE 8118 s riadením šírky pásma
• Vysokokvalitné zvukové kondenzátory a ochrana proti šumu s LED osvetlením trasy
• RGB FUSION 2.0 Podporuje adresovateľné LED a RGB LED pásy
• Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
• Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
• * Skutočná podpora sa môže líšiť v závislosti od procesora.

CPU

Balenie LGA1200: Procesory Intel Core™ i9 11. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 Procesory Intel Core™ i9 10. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 / Procesory Intel Core™ i3 / Procesory Intel Pentium / Procesory Intel Celeron* * Obmedzené na procesory so 4 MB Intel Smart Cache, rodina Intel Celeron G5xx5. Vyrovnávacia pamäť L3 sa líši v závislosti od CPU (Ďalšie informácie nájdete v časti "Zoznam podpory CPU".)

Čipová súprava

Čipová súprava Intel B560 Express

Pamäť

11th Generation Intel Core™ i9/i7/i5 processors: Support for DDR4 3200/3000/2933/2666/2400/2133 MHz memory modules 10th Generation Intel Core™ i9/i7 processors: Support for DDR4 2933/2666/2400/2133 MHz memory modules 10th Generation Intel Core™ i5/i3/Pentium/Celeron processors: Support for DDR4 2666/2400/2133 MHz memory modules 2 x DDR4 DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Go to GIGABYTE's website for the latest supporte)

Palubná grafika

Podpora integrovaného grafického procesora - Intel HD Graphics: 1 x port D-Sub s maximálnym rozlíšením 1920x1200@60 Hz 1 x port HDMI s maximálnym rozlíšením 4096x2160@30 Hz * Podpora HDMI 2.0 a HDCP 2.3. (Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek Audio CODEC High Definition Audio 2/4/5.1/7.1-channe * Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie. Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.

LAN

Čip Realtek GbE LAN (1 Gbit/100 Mbit)

Rozširujúce sloty

1 x slot PCI Express x16, pracujúci s rozlíšením x16 (PCIEX16) (Slot PCIEX16 zodpovedá PCI Express 4.0 štandard.)(Poznámka) 1 x slot PCI Express x1 (PCIEX1) (Slot PCIEX1 zodpovedá PCI Express 3.0 štandard.)

Rozhranie úložiska

CPU: 1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_CPU)(Poznámka) Čipová sada: 1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 SATA a PCIe 3.0 x4/x2 SSD) (M2A_SB) 4 x konektory SATA 6 Gb/s Intel Optane™ Memory Ready * Akceleráciu systému pomocou pamäte Intel Optane™ Memory možno povoliť len na konektore M2P_CPU a s nainštalovaným procesorom Intel 11. generácie.

USB

Čipová súprava: 6 x USB 3.2 porty Gen 1 (4 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB) Chipset+USB 2.0 Rozbočovač: 8 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 6 portov je k dispozícii cez interné USB headery)

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX 1 x 8-pinový napájací konektor ATX 12V 1 x záhlavie ventilátora CPU 1 x záhlavie systémového ventilátora 1 x adresovateľná záhlavie LED pásu 1 x záhlavie RGB LED pásu 2 x M.2 konektory Socket 3 4 x konektory SATA 6 Gb/s 1 x záhlavie na prednom paneli 1 x záhlavie na prednom paneli 1 x USB 3.2 Gen 1 header 3 x USB 2.0/1.1 hlavičky 1 x hlavička modulu dôveryhodnej platformy (Pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 iba modul) 1 x záhlavie sériového portu 1 x prepojka Clear CMOS 1 x tlačidlo Q-Flash Plus

Konektory na zadnom paneli

1 x port myši PS/2 1 x port klávesnice PS/2 1 x port D-Sub 1 x port HDMI 4 x USB 3.2 porty Gen 1 2 x USB 2.0/1.1 port 1 x port RJ-45 3 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE I/O

Monitorovanie H/W

Detekcia napätia Detekcia teploty Detekcia otáčok ventilátora Upozornenie na zlyhanie ventilátora Regulácia otáčok ventilátora * To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od nainštalovaného chladiča.

BIOS

1 x 256 Mbit flash Použitie licencovaného systému AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center *Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Podpora Q-Flash Plus Podpora Q-Flash Podpora Xpress Install

Dodávaný softvér

Norton Internet Security (verzia OEM) Realtek 8118 Gaming LAN Bandwidth Control Utility

Operačný systém

Podpora 64-bitového systému Windows 10

Faktor formy

Formát Micro ATX; 24.4 cm x 22.5cm

Poznámka

Podporované len procesormi 11. generácie.
