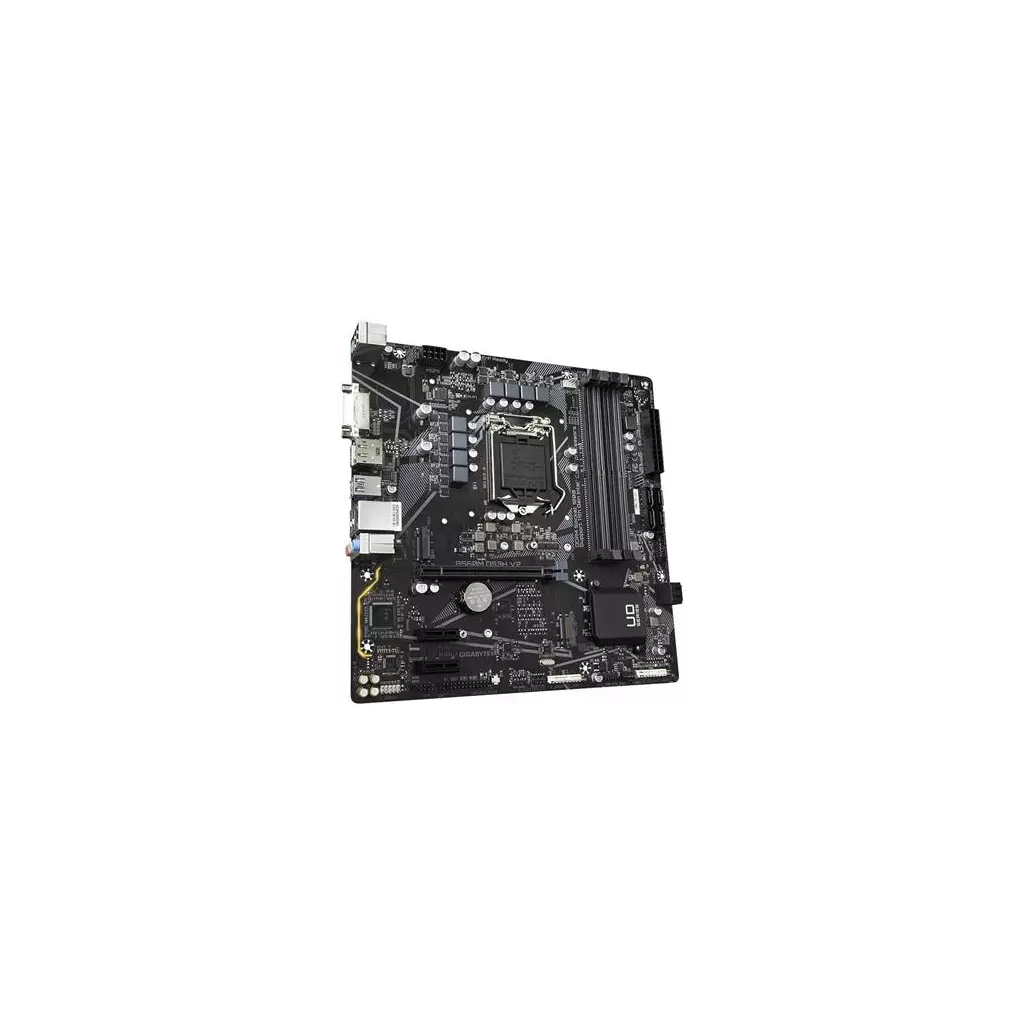

GIGABYTE B560M DS3H V2 / Intel B560 / LGA1200 / 4x DDR4 / 2x M.2 / DVI-D / HDMI / DP / USB-C / mATX

Kód zboží (ID): 5140011 vytisknout
Stav zboží: Nové
Dostupnost: dostupnost na dotaz
Datum odeslání: Neznámé
Výrobce: GIGABYTE
Kód zboží: 5140011
Číslo zboží (PN): B560M DS3H V2
EAN: 4719331823719
Záruka koncový zákazník: 36 měsíců
Záruka při koupi na IČO: 36 měsíců
Cena bez DPH: * 2325 Kč
Cena vč. DPH: * 2814 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.

Popis produktu:

GIGABYTE B560M DS3H V2

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 11. generace Intel Core i5/ i7/ i9 Podpora procesorů 10. generace Intel Core/ Pentium/ Celeron Patice LGA1200

Čipová sada Intel B560

Paměť 4x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)

Sloty 1x PCIe 4.0 x16 slot CPU Intel 10. gen. podporuje PCIe 3.0 2x PCIe 3.0 x1

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 30 Hz 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz 1x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x2/x4 režim) CPU Intel 10. gen. nepodporuje PCIe 4.0 Intel B560 čipová sada 6x SATA 6Gb/s port 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x2/x4 režim) Podpora Intel Optane technologie

USB 1x USB 3.2 Gen1 typ C port na zadním panelu 5x USB 3.2 Gen1 port (3 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio

LAN 1x Realtek Gigabit LAN řadič

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 6x SATA 6Gb/s konektor 2x M.2 slot, M Key 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor ventilátoru CPU 3x konektor systémového ventilátoru 1x audio konektor předního panelu 1x konektor předního panelu 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x konektor RGB LED pásku 1x konektor adresovatelného LED pásku 1x propojka Clear CMOS 1x konektor pro sériový port 1x konektor pro paralelní port 1x tlačítko Q-Flash Plus

Porty na zadním panelu 1x PS/2 combo port klávesnice a myši 1x DisplayPort 1x HDMI 1x DVI-D 1x USB 3.2 Gen1 (USB 3.0) typ C 3x USB 3.2 Gen1 (USB 3.0) 2x USB 2.0 1x RJ-45 3x audio jack

Rozměry 24,4 x 24,4 cm Micro ATX formát

GIGABYTE B560M DS3H V2

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 11. generace Intel Core i5/ i7/ i9 Podpora procesorů 10. generace Intel Core/ Pentium/ Celeron Patice LGA1200

Čipová sada Intel B560

Paměť 4x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)

Sloty 1x PCIe 4.0 x16 slot CPU Intel 10. gen. podporuje PCIe 3.0 2x PCIe 3.0 x1

Grafika 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 30 Hz 1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz 1x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x2/x4 režim) CPU Intel 10. gen. nepodporuje PCIe 4.0 Intel B560 čipová sada 6x SATA 6Gb/s port 1x M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x2/x4 režim) Podpora Intel Optane technologie

USB 1x USB 3.2 Gen1 typ C port na zadním panelu 5x USB 3.2 Gen1 port (3 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio

LAN 1x Realtek Gigabit LAN řadič

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 6x SATA 6Gb/s konektor 2x M.2 slot, M Key 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x konektor ventilátoru CPU 3x konektor systémového ventilátoru 1x audio konektor předního panelu 1x konektor předního panelu 1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 1x konektor RGB LED pásku 1x konektor adresovatelného LED pásku 1x propojka Clear CMOS 1x konektor pro sériový port 1x konektor pro paralelní port 1x tlačítko Q-Flash Plus

Porty na zadním panelu 1x PS/2 combo port klávesnice a myši 1x DisplayPort 1x HDMI 1x DVI-D 1x USB 3.2 Gen1 (USB 3.0) typ C 3x USB 3.2 Gen1 (USB 3.0) 2x USB 2.0 1x RJ-45 3x audio jack

Rozměry 24,4 x 24,4 cm Micro ATX formát

Parametr Hodnota
Pro procesory Intel
Socket (patice) Socket 1200
Chipset Intel B560
Chipset Intel
Počet paměťových slotů 4
Technologie paměti RAM DDR4
Formát základní desky micro ATX
Podpora RAID Bez RAID podpory
PCI Express x16 1
PCI Express x1 2
USB 2 6
USB 3 6
USB C 1
SATA 3 6
PCI 0
M.2 slot 2
3.5mm Jack Ano
LAN 1Gbit/s
VGA 0
DVI 1
HDMI 1
DisplayPort 1
Bezdrátové připojení bez
Led Header Ano
COM port Ano
LPT port Ano
TPM Ano

Specifikace:

B560M DS3H V2

Ultra odolná základná doska Intel B560 s priamym 6+2-fázovým digitálnym VRM, plnohodnotným PCIe 4.0* Dizajn, PCIe 4.0 M.2, GIGABYTE 8118 Gaming LAN, 8-ch HD Audio s audio krytkami, USB TYPE-C , RGB FUSION 2.0, Q-Flash Plus

  • Podporuje procesory radu Intel Core™ 11. a 10. generácie
  • Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 4 DIMM
  • Priame 6+2-fázové digitálne riešenie VRM s MOSFETmi s nízkym RDS(on)
  • Duálna ultrarýchla karta NVMe PCIe 4.0/3.0* x4 M.2
  • Exkluzívna herná sieť LAN GIGABYTE 8118 s riadením šírky pásma
  • USB 3.2 Gen1 Type-C pre rýchle a všestranné pripojenia
  • Vysokokvalitné zvukové kondenzátory a ochrana proti šumu s LED osvetlením trasy
  • RGB FUSION 2.0 Podporuje adresovateľné LED a RGB LED pásy
  • Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
  • Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty

* Skutočná podpora sa môže líšiť v závislosti od procesora.

CPU

Balenie LGA1200: Procesory Intel Core™ i9 11. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 Procesory Intel Core™ i9 10. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 / Procesory Intel Core™ i3 / Procesory Intel Pentium / Procesory Intel Celeron* * Obmedzené na procesory so 4 MB Intel Smart Cache, rodina Intel Celeron G5xx5. Vyrovnávacia pamäť L3 sa líši v závislosti od CPU (Ďalšie informácie nájdete v časti "Zoznam podpory CPU".)

Čipová súprava

Čipová súprava Intel B560 Express

Pamäť

procesory 11. generácie Intel Core™ i9/i7/i5: Podpora DDR4 5333(O.C.) / DDR4 5133(O.C.) / DDR4 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz 10th Generation Intel Core™ i9/i7 processors: Support for DDR4 2933/2666/2400/2133 MHz memory modules 10th Generation Intel Core™ i5/i3/Pentium/Celeron processors: Support for DDR4 2666/2400/2133 MHz memory modules 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Go to GIGABYTE's website for the latest supported memory speeds and memory modules.)

Palubná grafika

Podpora integrovaného grafického procesora - Intel HD Graphics: 1 x port DVI-D, ktorý podporuje maximálne rozlíšenie 1920x1200@60 Hz * Port DVI-D nepodporuje pripojenie D-Sub pomocou adaptéra. 1 x DisplayPort s podporou maximálneho rozlíšenia 4096x2304@60 Hz * Podpora DisplayPort 1.2 a HDCP 2.3 1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@30 Hz * Podpora HDMI 1.4 a HDCP 2.3. (Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.) Podpora až 3 displejov súčasne

Audio

Realtek Audio CODEC High Definition Audio 2/4/5.1/7.1-kanálový * Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie.

LAN

Čip Realtek GbE LAN (1 Gb/s/100 Mb/s)

Rozširujúce sloty

1 x slot PCI Express x16 s rozlíšením x16 (Slot PCIEX16 je v súlade s PCI Express 4.0 štandard.)(Poznámka) 2 x sloty PCI Express x1 (Slot PCIEX1 zodpovedá PCI Express 3.0 štandard.) (Poznámka) Podporované len procesormi 11. generácie.

Rozhranie úložiska

CPU: 1 x M.2 konektor (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 4.0 x4/x2 podpora SSD) (M2P_CPU)(Poznámka) Čipová sada: 1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 SATA a PCIe 3.0 x4/ x2 podpora SSD) (M2A_SB) 6 x SATA 6Gb/s konektory * Pozrite si "1-7 Interné konektory", kde nájdete upozornenia na inštaláciu M.2 a konektory SATA. Intel Optane™ Memory Ready * Akceleráciu systému pomocou pamäte Intel Optane™ Memory možno povoliť len na konektore M2P_CPU a s nainštalovaným procesorom Intel 11. generácie.

(Poznámka) Podporované len procesormi 11. generácie.

USB

Čipová súprava: 1 x port USB typu C na zadnom paneli s rozhraním USB 3.2 Gen 1 5 x USB 3.2 porty Gen 1 (3 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB) 4 x USB 2.0/1.1 portov (2 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB) Chipset+USB 2.0 Rozbočovač: 2 x USB 2.0/1.1 porty dostupné cez interné záhlavia USB

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX 1 x 8-pinový napájací konektor ATX 12V 1 x záhlavie ventilátora CPU 3 x záhlavie systémového ventilátora 1 x adresovateľná záhlavie LED pásu 1 x záhlavie RGB LED pásu 6 x konektory SATA 6 Gb/s 2 x M.2 Konektory Socket 3 1 x záhlavie na prednom paneli 1 x záhlavie na prednom paneli 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 hlavičky 1 x hlavička modulu dôveryhodnej platformy (Pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 iba modul) 1 x hlavička sériového portu 1 x hlavička paralelného portu 1 x prepojka Clear CMOS 1 x tlačidlo Q-Flash Plus *Všetky hlavičky ventilátorov podliehajú podpore AIO_Pump, čerpadla a vysokovýkonného ventilátora so schopnosťou dodávať až 2A/12V @ 24W.

Konektory na zadnom paneli

2 x USB 2.0/1.1 port 1 x PS/2 port pre klávesnicu/myš 1 x DVI-D port 1 x DisplayPort 1 x HDMI port 3 x USB 3.2 porty Gen 1 1 x port USB Type-C s rozhraním USB 3.podpora 2 Gen 1 1 x RJ-45 port 3 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE I/O

Monitorovanie H/W

Detekcia napätia Detekcia teploty Detekcia otáčok ventilátora Upozornenie na zlyhanie ventilátora Regulácia otáčok ventilátora * To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od nainštalovaného ventilátora.

BIOS

1 x 256 Mbit flash Použitie licencovaného systému AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center * Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Podpora Q-Flash Plus Podpora Q-Flash Podpora Xpress Install

Dodávaný softvér

Norton Internet Security (verzia OEM) Realtek 8118 Gaming LAN Bandwidth Control Utility

Operačný systém

Podpora 64-bitového systému Windows 10

Faktor formy

Formát Micro ATX; 24.4 cm x 24.4cm.

Chipset: Intel B560 Express Chipset Rozměrový formát: Micro ATX Form Factor (24.4cm x 24.4cm) Podpora pro procesory: *11th Generation Intel Core i9 processors / Intel Core i7 processors / Intel Core i5 processors *10th Generation Intel Core i9 processors / Intel Core i7 processors / Intel Core i5 processors / Intel Core i3 processors/ Intel Pentium processors / Intel Celeron processors *L3 cache varies with CPU Patice procesoru: LGA1200 Pozice na paměti: 4 x DDR4 DIMM sockets Podpora pro paměti: 11th Generation Intel Core i9/i7/i5 processors: *Support for DDR4 5333(O.C.) / DDR4 5133(O.C.) / DDR4 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz 10th Generation Intel Core i9/i7 processors: *Support for DDR4 2933/2666/2400/2133 MHz memory modules 10th Generation Intel Core i5/i3/Pentium/Celeron processors: *Support for DDR4 2666/2400/2133 MHz memory modules Max.velikost operační paměti: 128 GB Podpora pro paměti typu: *Dual channel memory architecture *Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) *Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules *Support for Extreme Memory Profile (XMP) memory modules Grafická karta: *Integrated Graphics Processor-Intel HD Graphics Zvuková karta: *Realtek Audio CODEC Síťová karta: *Realtek GbE LAN chip (1 Gbps/100 Mbps) Rozšiřující sloty: *1 x PCI Express x16 slot, running at x16 *2 x PCI Express x1 slots RAID řadič: ne SATA: *6 x SATA 6Gb/s connectors M.2: *1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_CPU) *1 x M.2 connector (Socket 3, M key, type 2260/2280 SATA and PCIe 3.0 x4/ x2 SSD support) (M2A_SB) USB: *zadní USB porty ( celkem 6 ) *1 x USB Type-C port with USB 3.2 Gen 1 support *3 x USB 3.2 Gen 1 ports *2 x USB 2.0/1.1 ports *přední USB porty ( celkem 6 ) *2 x USB 3.2 Gen 1 ports *4 x USB 2.0/1.1 ports Interní porty: *1 x 24-pin ATX main power connector *1 x 8-pin ATX 12V power connector *1 x CPU fan header *3 x system fan headers *1 x addressable LED strip header *1 x RGB LED strip header *6 x SATA 6Gb/s connectors *2 x M.2 Socket 3 connectors *1 x front panel header *1 x front panel audio header *1 x USB 3.2 Gen 1 header *2 x USB 2.0/1.1 headers *1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) *1 x serial port header *1 x parallel port header *1 x Clear CMOS jumper *1 x Q-Flash Plus button Externí porty: *2 x USB 2.0/1.1 ports *1 x PS/2 keyboard/mouse port *1 x DVI-D port *1 x DisplayPort *1 x HDMI port *3 x USB 3.2 Gen 1 ports *1 x USB Type-C port, with USB 3.2 Gen 1 support *1 x RJ-45 port *3 x audio jacks BIOS: *1 x 256 Mbit flash *Use of licensed AMI UEFI BIOS *PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Stránka výrobce: https://www.gigabyte.com/Motherboard/B560M-DS3H-V2-rev-10/sp#sp
