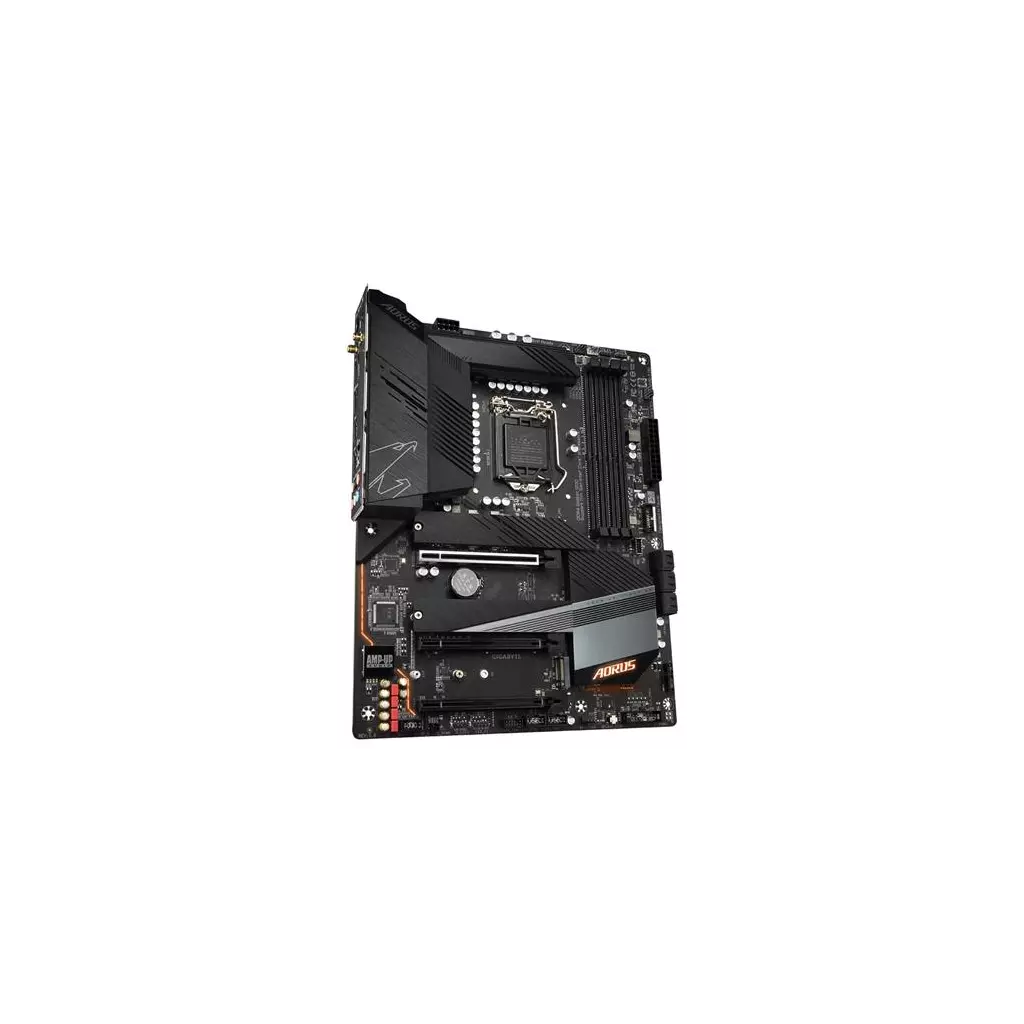

GIGABYTE B560 AORUS PRO AX / Intel B560 / LGA1200 / 4x DDR4 / 3x M.2 / HDMI / DP / USB-C / WiFi / ATX
![](https://cdn.vmshop.cz/images/get/7/mbgb6194.jpg?p=detail,wp)
Popis produktu:
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 11. generace Intel Core i5/ i7/ i9 Podpora procesorů 10. generace Intel Core/ Pentium/ Celeron Patice LGA1200
Čipová sada Intel B560
Paměť 4 x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)
Sloty 1 x PCIe 4.0 x16 slot CPU Intel 10. gen. podporuje PCIe 3.0 1 x PCIe 3.0 x16 slot (podporuje x4 režim) 1 x PCIe 3.0 x16 slot (podporuje x1 režim)
Grafika 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 30 Hz 1 x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz
Multi-GPU Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie
Úložiště Intel CPU 1 x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x2/x4 režim) CPU Intel 10. gen. podporuje PCIe 3.0 Intel B560 čipová sada 6 x SATA 6Gb/s port 1 x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (SATA a PCIe 3.0 x2/x4 režim) 1 x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 3.0 x2/x4 režim) Podpora Intel Optane technologie
USB 1 x USB 3.2 Gen2x2 typ C port na zadním panelu 1 x USB 3.2 Gen1 typ C port dostupný přes interní USB konektor 1 x USB 3.2 Gen2 typ A port na zadním panelu 6 x USB 3.2 Gen1 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6 x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek ALC4080 Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu
LAN 1 x Intel 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6 AX200 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.1
Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 6 x SATA 6Gb/s konektor 3 x M.2 slot, M Key 1 x USB 3.2 Gen1 typ C konektor 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x konektor ventilátoru CPU 1 x konektor ventilátoru vodního chlazení 3 x konektor systémového ventilátoru 1 x audio konektor předního panelu 1 x konektor předního panelu 1 x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 2 x konektor RGB LED pásku 2 x konektor adresovatelného LED pásku 2 x konektor Thunderbolt AIC 1 x propojka Clear CMOS 1 x konektor S/PDIF výstupu 1 x tlačítko Q-Flash Plus
Porty na zadním panelu 2 x konektor Wi-Fi antény 1 x PS/2 combo port klávesnice a myši 1 x DisplayPort 1 x HDMI 1 x USB 3.2 Gen2x2 typ C 1 x USB 3.2 Gen2 (USB 3.1 Gen2) 4 x USB 3.2 Gen1 (USB 3.0) 2 x USB 2.0 1 x RJ-45 6 x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 11. generace Intel Core i5/ i7/ i9 Podpora procesorů 10. generace Intel Core/ Pentium/ Celeron Patice LGA1200
Čipová sada Intel B560
Paměť 4 x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8 Podpora Intel Extreme Memory Profile (XMP)
Sloty 1 x PCIe 4.0 x16 slot CPU Intel 10. gen. podporuje PCIe 3.0 1 x PCIe 3.0 x16 slot (podporuje x4 režim) 1 x PCIe 3.0 x16 slot (podporuje x1 režim)
Grafika 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 30 Hz 1 x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz
Multi-GPU Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie
Úložiště Intel CPU 1 x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x2/x4 režim) CPU Intel 10. gen. podporuje PCIe 3.0 Intel B560 čipová sada 6 x SATA 6Gb/s port 1 x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (SATA a PCIe 3.0 x2/x4 režim) 1 x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 3.0 x2/x4 režim) Podpora Intel Optane technologie
USB 1 x USB 3.2 Gen2x2 typ C port na zadním panelu 1 x USB 3.2 Gen1 typ C port dostupný přes interní USB konektor 1 x USB 3.2 Gen2 typ A port na zadním panelu 6 x USB 3.2 Gen1 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6 x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek ALC4080 Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu
LAN 1 x Intel 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6 AX200 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.1
Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 6 x SATA 6Gb/s konektor 3 x M.2 slot, M Key 1 x USB 3.2 Gen1 typ C konektor 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x konektor ventilátoru CPU 1 x konektor ventilátoru vodního chlazení 3 x konektor systémového ventilátoru 1 x audio konektor předního panelu 1 x konektor předního panelu 1 x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0) 2 x konektor RGB LED pásku 2 x konektor adresovatelného LED pásku 2 x konektor Thunderbolt AIC 1 x propojka Clear CMOS 1 x konektor S/PDIF výstupu 1 x tlačítko Q-Flash Plus
Porty na zadním panelu 2 x konektor Wi-Fi antény 1 x PS/2 combo port klávesnice a myši 1 x DisplayPort 1 x HDMI 1 x USB 3.2 Gen2x2 typ C 1 x USB 3.2 Gen2 (USB 3.1 Gen2) 4 x USB 3.2 Gen1 (USB 3.0) 2 x USB 2.0 1 x RJ-45 6 x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
Parametr | Hodnota |
---|---|
Pro procesory | Intel |
Socket (patice) | Socket 1200 |
Chipset | Intel B560 |
Chipset | Intel |
Počet paměťových slotů | 4 |
Technologie paměti RAM | DDR4 |
Formát základní desky | ATX |
Podpora RAID | Bez RAID podpory |
PCI Express x16 | 3 |
PCI Express x1 | 0 |
SATA 3 | 6 |
PCI | 0 |
M.2 slot | 3 |
3.5mm Jack | Ano |
VGA | 0 |
DVI | 0 |
HDMI | 1 |
DisplayPort | 1 |
Bezdrátové připojení | Wi-Fi |
Led Header | Ano |
COM port | Ne |
LPT port | Ne |
TPM | Ano |
Specifikace:
B560 AORUS PRO AX
- Podporuje procesory radu Intel Core™ 11. a 10. generácie
- Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 4 DIMM
- Priame 12+1-fázové digitálne riešenie VRM s 50A DrMOS
- Tienené smerovanie pamäte pre lepšie pretaktovanie pamäte
- Úplne zakrytý tepelný dizajn s chladičmi MOSFET s vysokým krytím
- Integrovaná technológia Intel WiFi 6 802.11ax 2T2R a BT5 s anténou AORUS
- Bleskovo rýchly procesor Intel 2.5GbE LAN
- Trojnásobná ultrarýchla karta NVMe PCIe 4.0/3.0 x4 M.2 s tepelnými krytmi
- SuperSpeed USB 3.2 Gen2x2 TYPE-C poskytuje prenosové rýchlosti až do 20 Gb/s
- Predné USB3.2 Gen1 Type-C pre pripojenie zariadenia
- Predinštalovaný IO Shield na jednoduchú a rýchlu inštaláciu
- RGB FUSION 2.0 s viaczónovou adresovateľnou LED svetelnou šou, podpora adresovateľných LED a RGB LED pásikov
- Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
- Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
CPU
Balenie LGA1200: Procesory Intel Core™ i9 11. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 Procesory Intel Core™ i9 10. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 / Procesory Intel Core™ i3 / Procesory Intel Pentium / Procesory Intel Celeron* * Obmedzené na procesory so 4 MB Intel Smart Cache, rodina Intel Celeron G5xx5. Vyrovnávacia pamäť L3 sa líši v závislosti od CPU (Ďalšie informácie nájdete v časti "Zoznam podpory CPU".)
Čipová súprava
Čipová súprava Intel B560 Express
Pamäť
procesory 11. generácie Intel Core™ i9/i7/i5: Podpora DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules 10th Generation Intel Core™ i9/i7 processors: Support for DDR4 2933/2666/2400/2133 MHz memory modules 10th Generation Intel Core™ i5/i3 /Pentium/Celeron processors: Support for DDR4 2666/2400/2133 MHz memory modules 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.)
Palubná grafika
Podpora integrovaného grafického procesora - Intel HD Graphics: 1 x DisplayPort, ktorý podporuje maximálne rozlíšenie 4096x2304@60 Hz * Podpora DisplayPort 1.2 a HDCP 2.3 1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@30 Hz * Podpora HDMI 1.4 a HDCP 2.3. (Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)
Audio
Kodek Realtek ALC4080 High Definition Audio 2/4/5.1/7.1-kanálový Podpora výstupu S/PDIF
LAN
Intel 2.čip 5GbE LAN (2.5 Gbit/1 Gbit/100 Mbit)
Modul bezdrôtovej komunikácie
Intel Wi-Fi 6 AX200 Wi-Fi 802.11a/b/g/n/ac/ax s podporou 2.4/5 GHz Dual-Band BLUETOOTH 5.1 Podpora bezdrôtového štandardu 11ax 160 MHz a až 2.prenosová rýchlosť 4 Gb/s * Skutočná prenosová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.
Rozširujúce sloty
1 x slot PCI Express x16, pracujúci s rozlíšením x16 (PCIEX16) * Ak chcete dosiahnuť optimálny výkon, ak má byť nainštalovaná len jedna grafická karta PCI Express, nezabudnite ju nainštalovať do slotu PCIEX16. (Slot PCIEX16 je v súlade so štandardom PCI Express 4.0 štandard.)* * Podporované len procesormi 11. generácie. 1 x slot PCI Express x16, pracujúci s rozlíšením x4 (PCIEX4) 1 x slot PCI Express x16, pracujúci s rozlíšením x1 (PCIEX1) (Slot PCIEX4 a PCIEX1 vyhovujú PCI Express 3.0 štandard.)
Technológia Multi-Graphics
Podpora technológií AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™
Rozhranie úložiska
CPU: 1 x M.2 konektor (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 4.0 x4/x2 SSD) (M2P_CPU)* * Podporované len procesormi 11. generácie. Čipová súprava: 1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280/22110 SATA a PCIe 3.0 x4/x2 podpora SSD)(M2A_SB) 1 x M.2 konektor (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 3.0 x4/x2 podpora SSD) (M2B_SB) 6 x SATA 6Gb/s konektory * Informácie o inštalácii PCIEX4, M.2 a konektory SATA. Pripravenosť na pamäť Intel Optane™
USB
Čipová súprava: 1 x port USB typu C na zadnom paneli s rozhraním USB 3.2 Gen 2x2 podpora 1 x USB Type-C port s USB 3.2 Gen 1, dostupný cez interný USB header 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli 2 x USB 2.0/1.1 portov na zadnom paneli Chipset+2 USB 3.2 rozbočovače Gen 1: 6 x USB 3.2 porty Gen 1 (4 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB) Chipset+1 USB 2.0 Rozbočovač: 4 x USB 2.0/1.1 porty dostupné cez interné záhlavia USB
Interné konektory I/O
1 x 24-pinový hlavný napájací konektor ATX 1 x 8-pinový napájací konektor ATX 12V 1 x záhlavie ventilátora CPU 1 x záhlavie ventilátora vodného chladenia CPU 3 x záhlavie systémového ventilátora 2 x adresovateľné záhlavie LED pásikov 2 x záhlavie RGB LED pásikov 3 x M.2 konektory Socket 3 6 x konektory SATA 6 Gb/s 1 x záhlavie na prednom paneli 1 x záhlavie na prednom paneli pre zvuk 1 x záhlavie USB Type-C, s USB 3.podpora 2 Gen 1 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 záhlavia 1 x záhlavie S/PDIF Out 2 x konektory prídavnej karty Thunderbolt™ 1 x záhlavie Trusted Platform Module (Pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 len modul) 1 x Clear CMOS jumper 1 x Q-Flash Plus tlačidlo *Všetky headery ventilátorov podliehajú podpore AIO_Pump, Pump a vysokovýkonného ventilátora so schopnosťou dodávať až 2A/12V @ 24W.
Konektory na zadnom paneli
1 x port pre klávesnicu/myš PS/2 1 x port DisplayPort 1 x port HDMI 2 x konektory antény SMA (2T2R) 1 x port USB typu C s rozhraním USB 3.podpora 2 Gen 2x2 1 x USB 3.2 Gen 2 Type-A port (červený) 4 x USB 3.2 porty Gen 1 2 x USB 2.0/1.1 port 1 x port RJ-45 6 x audio konektory
Riadiaca jednotka I/O
riadiaci čip iTE I/O
Monitorovanie H/W
Detekcia napätia Detekcia teploty Detekcia otáčok ventilátora Detekcia prietoku chladiacej vody Upozornenie na zlyhanie ventilátora Regulácia otáčok ventilátora * To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od nainštalovaného ventilátora.
BIOS
1 x 256 Mbit flash Použitie licencovaného systému AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.
Jedinečné vlastnosti
Podpora APP Center * Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Podpora Q-Flash Plus Podpora Q-Flash Podpora Xpress Install
Dodávaný softvér
Norton Internet Security (verzia OEM) cFosSpeed
Operačný systém
Podpora 64-bitového systému Windows 10
Faktor formy
Formát ATX; 30.5 cm x 24.4cm.
