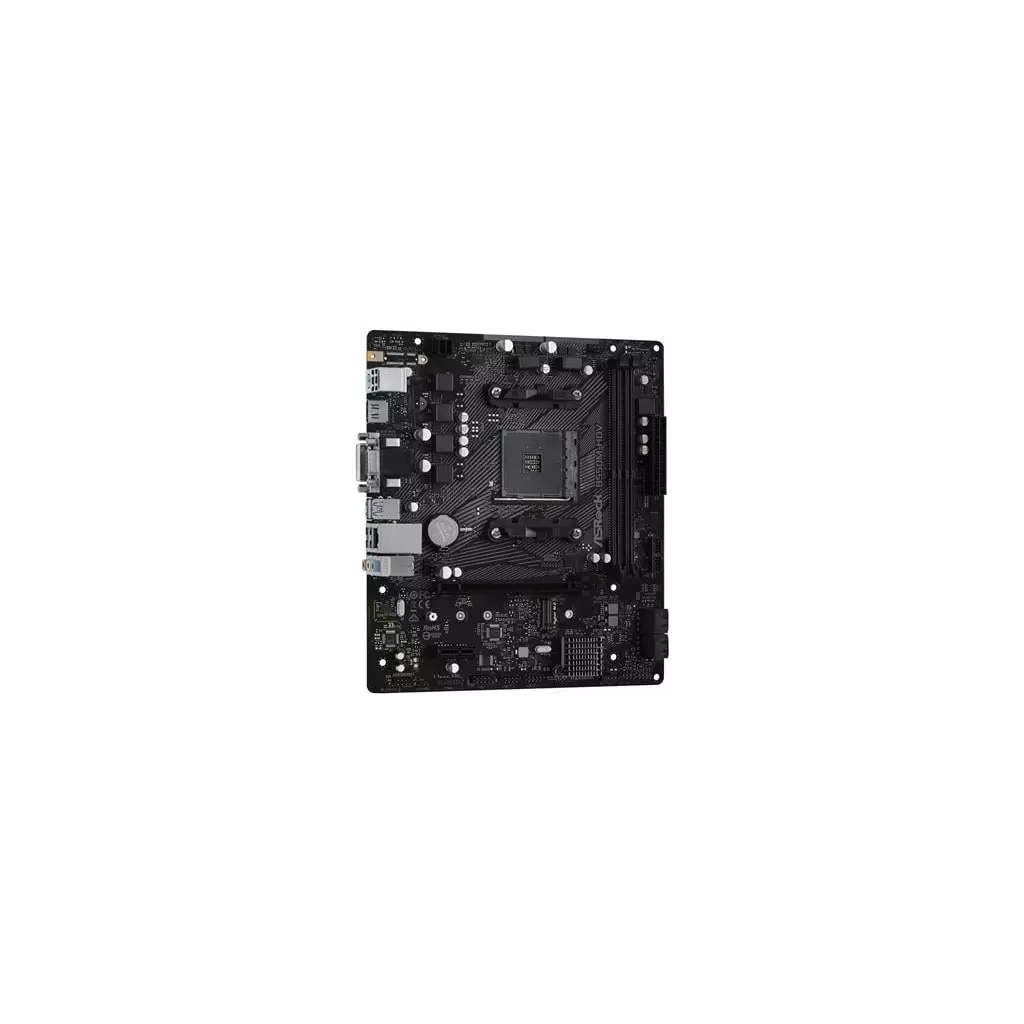

ASRock B550M-HDV / AMD B550 / AM4 / 2x DDR4 DIMM / VGA / DVI-D / HDMI / M.2 / mATX
![](https://cdn.vmshop.cz/images/get/7/mbar7250.jpg?p=detail,wp)
Popis produktu:
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4) Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200G
Čipová sada AMD B550
Paměť 2 x DDR4 paměťový slot, podpora až 64 GB Dvoukanálová architektura paměti Podpora DDR4 4733+ (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Matisse) podporuje DDR4 4600+ (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora ECC a non-ECC, bez vyrovnávací paměti CPU Ryzen (Picasso a Raven Ridge) podporuje pouze non-ECC, bez vyrovnávací paměti (ECC podporováno jen u verzí PRO) Podpora Intel Extreme Memory Profile (XMP)
Sloty 1 x PCIe 3.0 x16 slot CPU Ryzen (Matisse) podporuje PCIe 4.0 1 x PCIe 3.0 x1 slot
Grafika 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1 x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz 1 x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz
Úložiště 4 x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 1 x Hyper M.2 slot, M Key, pro jednotky typu 2242, 2260, 2280 (SATA a PCIe 3.0 x4 režim) CPU Ryzen (Matisse) podporuje PCIe 4.0 x4 režim
USB 6 x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 6 x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
Audio Realtek ALC887 Codec 7.1kanálový High Definition Audio
LAN 1 x RTL8111H Gigabit LAN řadič
Interní konektory 4 x SATA 6 Gb/s konektor 1 x M.2 slot, M Key 1 x konektor pro sériový port 1 x SPI TPM konektor 1 x konektor reproduktoru a detekce otevření skříně 1 x 4-pin konektor ventilátoru CPU 2 x 4-pin konektor ventilátoru skříně 1 x 24-pin ATX hlavní napájecí konektor 1 x 4-pin 12V napájecí konektor 1 x audio konektor předního panelu 2 x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
Porty na zadním panelu 1 x PS/2 combo port klávesnice a myši 1 x HDMI 1 x VGA 1 x DVI-D 4 x USB 3.2 Gen1 (USB 3.0) 2 x USB 2.0 1 x RJ-45 3 x audio jack
Rozměry 23 x 20,1 cm Micro ATX formát
Parametr | Hodnota |
---|---|
Socket (patice) | Socket AM4 |
Formát | micro ATX |
Integrovaná grafická karta | Ano (CPU) |
Chipset | AMD |
Technologie paměti RAM | DDR4 |
PCI express 16x | Více než 1 |
Integrovaná LAN karta | 1 |
Podpora RAID | 1 |
Podpora RAID | 10 |
Rozhraní | HDMI |
Rozhraní | USB 2.0 |
Rozhraní | USB 3.2 |
Rozhraní | 3.5mm Jack |
Rozhraní | LAN |
Rozhraní | DVI |
Specifikace:
B550M-HDV
- Supports 3rd Gen AMD AM4 Ryzen™ / Future AMD Ryzen™ Processors
- 6 Power Phase Design
- Supports DDR4 4733+ (OC)
- 1 PCIe 4.0 x16, 1 PCIe 3.0 x1
- Graphics Output Options: HDMI, DVI-D, D-Sub
- 7.1 CH HD Audio (Realtek ALC887 Audio Codec)
- 4 SATA3, 1 Hyper M.2 (PCIe Gen4 x4 & SATA3)
- 6 USB 3.2 Gen1 (2 Front, 4 Rear)
- Gigabit LAN
TECHNICAL SPECIFICATIONS
Unique Feature | ASRock Super Alloy- Premium 50A Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB ASRock Hyper M.2 (PCIe Gen4x4) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop |
CPU |
- Supports 3rd Gen AMD AM4 Ryzen™ / future AMD Ryzen™ Processors* - 6 Power Phase design *Not compatible with AMD Ryzen™ 5 3400G and Ryzen™ 3 3200G. |
Chipset | - AMD B550 |
Memory | - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - Max. capacity of system memory: 64GB** - Supports Extreme Memory Profile (XMP) memory modules - 15µ Gold Contact in DIMM Slots* |
Graphics |
- Integrated AMD Radeon Vega Series Graphics in Ryzen Series APU* - DirectX 12, Pixel Shader 5.0 - Shared memory default 2GB. Max Shared memory supports up to 16GB.** - Three graphics output options: D-Sub, DVI-D and HDMI - Supports Triple Monitor - Supports HDMI 2.1 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required) - Supports HDR (High Dynamic Range) with HDMI 2.1 - Supports HDCP 2.3 with DVI-D and HDMI 2.1 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 2.1 Port - Supports Microsoft PlayReady *Actual support may vary by CPU **The Max shared memory 16GB requires 32GB system memory installed. |
Slots |
AMD Ryzen series CPUs (Matisse) - 1 x PCI Express 4.0 x16 Slot (PCIE1: x16 mode)* AMD Ryzen series APUs - 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)* - 1 x PCI Express 3.0 x1 Slot *Supports NVMe SSD as boot disks |
Storage |
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug - 1 x Hyper M.2 Socket, supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Matisse) or Gen3x4 (32 Gb/s)* *Supports NVMe SSD as boot disks Supports ASRock U.2 Kit |
LAN | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
Connector |
- 1 x SPI TPM Header - 1 x COM Port Header - 1 x Chassis Intrusion and Speaker Header - 1 x CPU Fan Connector (4-pin)* - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)** - 1 x 24 pin ATX Power Connector - 1 x 4 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) *The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. **The Chassis Fan supports the water cooler fan of maximum 1A (12W) fan power. CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use. |
Audio | - 7.1 CH HD Audio (Realtek ALC887 Audio Codec) - Supports Surge Protection |
Rear panel I/O | - 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x DVI-D Port - 1 x HDMI Port - 2 x USB 2.0 Ports (Supports ESD Protection) - 4 x USB 3.2 Gen1 Ports (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone |
Software and UEFI |
Software - ASRock Motherboard Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. |
Support CD | - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar |
BIOS | - 256Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - CPU, CPU VDDCR_SOC, DRAM, VDDP Voltage Multi-adjustment |
Accessories | - Quick Installation Guide, Support CD, I/O Shield - 2 x SATA Data Cables - 1 x Screw for M.2 Socket |
Hardware Monitor | - Temperature Sensing: CPU, Chassis Fans - Fan Tachometer: CPU, Chassis Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis Fans - Fan Multi-Speed Control: CPU, Chassis Fans - CASE OPEN detection - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore |
Operating System | - Microsoft Windows 10 64-bit |
Form Factor | - Micro ATX Form Factor: 9.0-in x 7.9-in, 23.0 cm x 20.1 cm - Solid Capacitor design |
Certifications | - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required) |
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4) Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200G
Čipová sada AMD B550
Paměť 2 x DDR4 paměťový slot, podpora až 64 GB Dvoukanálová architektura paměti Podpora DDR4 4733+ (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Matisse) podporuje DDR4 4600+ (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora ECC a non-ECC, bez vyrovnávací paměti CPU Ryzen (Picasso a Raven Ridge) podporuje pouze non-ECC, bez vyrovnávací paměti (ECC podporováno jen u verzí PRO) Podpora Intel Extreme Memory Profile (XMP)
Sloty 1 x PCIe 3.0 x16 slot CPU Ryzen (Matisse) podporuje PCIe 4.0 1 x PCIe 3.0 x1 slot
Grafika 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1 x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz 1 x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz
Úložiště 4 x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 1 x Hyper M.2 slot, M Key, pro jednotky typu 2242, 2260, 2280 (SATA a PCIe 3.0 x4 režim) CPU Ryzen (Matisse) podporuje PCIe 4.0 x4 režim
USB 6 x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 6 x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
Audio Realtek ALC887 Codec 7.1kanálový High Definition Audio
LAN 1 x RTL8111H Gigabit LAN řadič
Interní konektory 4 x SATA 6 Gb/s konektor 1 x M.2 slot, M Key 1 x konektor pro sériový port 1 x SPI TPM konektor 1 x konektor reproduktoru a detekce otevření skříně 1 x 4-pin konektor ventilátoru CPU 2 x 4-pin konektor ventilátoru skříně 1 x 24-pin ATX hlavní napájecí konektor 1 x 4-pin 12V napájecí konektor 1 x audio konektor předního panelu 2 x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
Porty na zadním panelu 1 x PS/2 combo port klávesnice a myši 1 x HDMI 1 x VGA 1 x DVI-D 4 x USB 3.2 Gen1 (USB 3.0) 2 x USB 2.0 1 x RJ-45 3 x audio jack
Rozměry 23 x 20,1 cm Micro ATX formát
