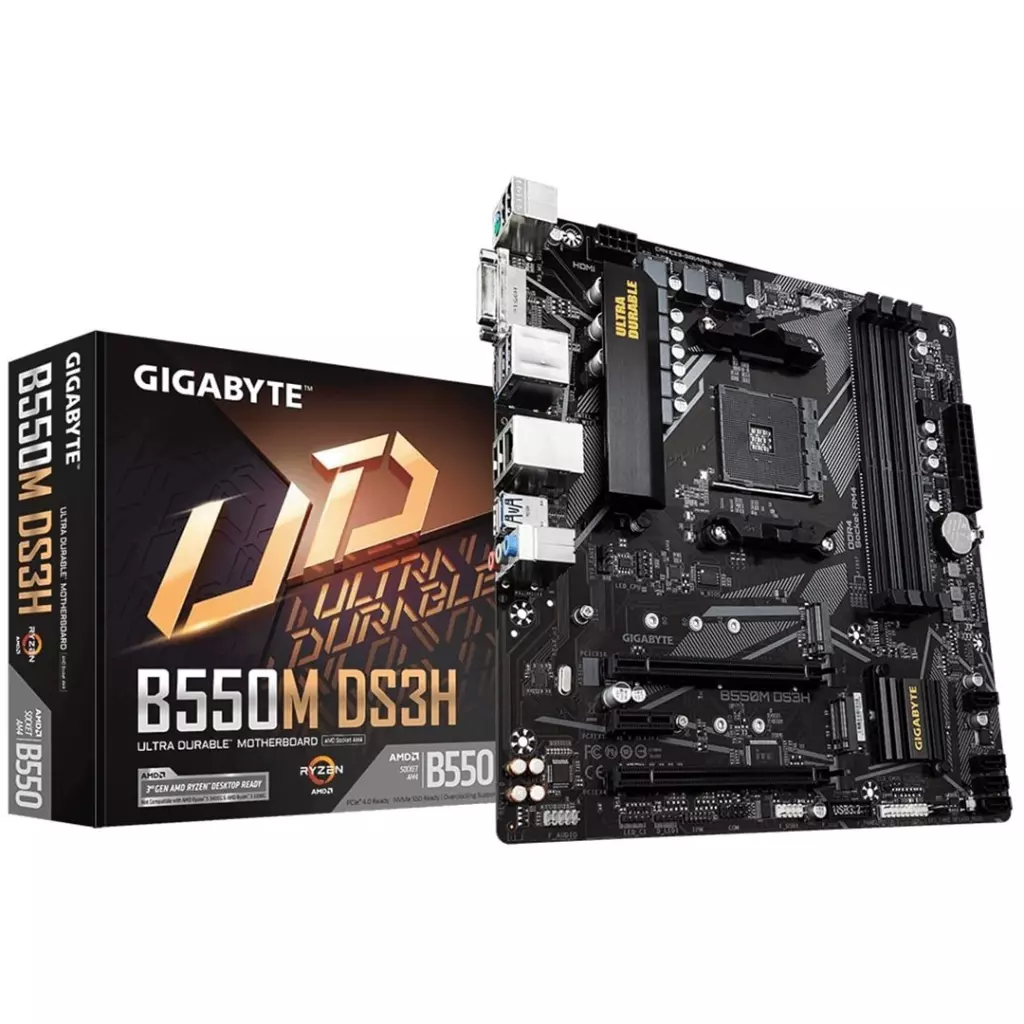

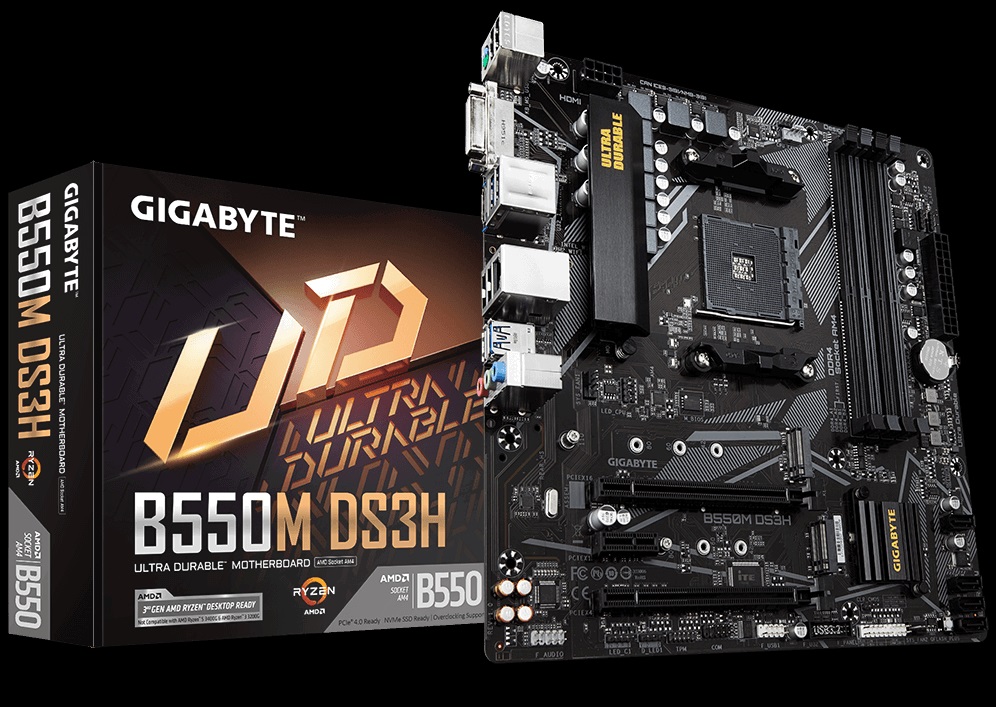

GIGABYTE B550M DS3H/AM4/mATX
Stav zboží:
Nové
Dostupnost:
skladem
Datum odeslání:
Expedujeme 30.9.
Výrobce:
GIGABYTE
Kód zboží:
4477801
Číslo zboží (PN):
B550M DS3H
EAN:
4719331809416
Záruka koncový zákazník:
36 měsíců
Záruka při koupi na IČO:
36 měsíců
Cena bez DPH: *
2147 Kč
Cena vč. DPH: *
2598 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
AMD B550 Ultra Durable Motherboard with Pure Digital VRM Solution, PCIe 4.0 x16 Slot, Dual PCIe 4.0/3.0 M.2 Connectors, GIGABYTE 8118 Gaming LAN, Smart Fan 5 with FAN STOP, RGB FUSION 2.0, Q-Flash Plus Supports 3rd Gen AMD Ryzen™ Processors Dual Channel ECC/ Non-ECC Unbuffered DDR4, 4 DIMMs 5+3 Phases Pure Digital VRM Solution with Low RDS(on) MOSFETs Ultra Durable™ PCIe 4.0 Ready x16 Slot Dual Ultra-Fast NVMe PCIe 4.0/3.0 M.2 Connectors High Quality Audio Capacitors and Audio Noise Guard for Ultimate Audio Quality GIGABYTE Exclusive 8118 Gaming GbE LAN with Bandwidth Management Rear HDMI & DVI Support RGB FUSION 2.0 Supports Addressable LED & RGB LED Strips Smart Fan 5 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card Anti-Sulfur Resistors Design CPU AMD Socket AM4, support for: 3rd Generation AMD Ryzen™ processors/ 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors (Please refer "CPU Support List" for more information.) Chipset AMD B550 Memory 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory 3rd Gen AMD Ryzen™ Processors: Support for DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules New Generation AMD Ryzen™ with Radeon™ Graphics processors: Support for DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.) Onboard Graphics Integrated in the 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors: 1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz * The DVI-D port does not support D-Sub connection by adapter. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version, HDCP 2.3, and HDR. Maximum shared memory of 16 GB Audio Realtek® ALC887 codec High Definition Audio 2/4/5.1/7.1-channel * To configure 7.1-channel audio, you need to open the audio software and select Device advanced settings > Playback Device to change the default setting first. Please visit GIGABYTE's website for details on configuring the audio software. LAN Realtek® GbE LAN chip (1000 Mbit/100 Mbit) Expansion Slots 1? x PCI Express x16 slot (PCIEX16), integrated in the CPU: 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x16 mode 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x16 mode * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. 1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset: Supporting PCIe 3.0 x4 mode 1 x PCI Express x1 slot (PCIEX1), integrated in the Chipset: Supporting PCIe 3.0 x1 mode Storage Interface 1? x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs: 3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs 1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280 SSDs: Supporting SATA and PCIe 3.0 x2 SSDs 4 x SATA 6Gb/s connectors, integrated in the Chipset: Support for RAID 0, RAID 1, and RAID 10 USB CPU: 4 x USB 3.2 Gen 1 ports on the back panel Chipset: 2 x USB 3.2 Gen 1 ports available through the internal USB header 6 x USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header) Internal I/O Connectors 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 2 x system fan headers 2 x addressable LED strip headers 2 x RGB LED strip headers 1 x CPU cooler LED strip/RGB LED strip header 2 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB 3.2 Gen 1 header 1 x USB 2.0/1.1 header 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) 1 x serial port header 1 x Clear CMOS jumper 1 x Q-Flash Plus button Back Panel Connectors 1 x PS/2 keyboard/mouse port 1 x DVI-D port 1 x HDMI port 4 x USB 3.2 Gen 1 ports 4 x USB 2.0/1.1 ports 1 x RJ-45 port 3 x audio jacks I/O Controller iTE® I/O Controller Chip H/W Monitoring Voltage detection Temperature detection Fan speed detection Overheating warning Fan fail warning Fan speed control * Whether the fan speed control function is supported will depend on the cooler you install. BIOS 1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Unique Features Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install Bundled Software Norton® Internet Security (OEM version) Realtek® 8118 Gaming LAN Bandwidth Control Utility Operating System Support for Windows 10 64-bit Form Factor Micro ATX Form Factor; 24.4cm x 24.4cm Remark Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website. Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website.
AMD B550 Ultra Durable Motherboard with Pure Digital VRM Solution, PCIe 4.0 x16 Slot, Dual PCIe 4.0/3.0 M.2 Connectors, GIGABYTE 8118 Gaming LAN, Smart Fan 5 with FAN STOP, RGB FUSION 2.0, Q-Flash Plus Supports 3rd Gen AMD Ryzen™ Processors Dual Channel ECC/ Non-ECC Unbuffered DDR4, 4 DIMMs 5+3 Phases Pure Digital VRM Solution with Low RDS(on) MOSFETs Ultra Durable™ PCIe 4.0 Ready x16 Slot Dual Ultra-Fast NVMe PCIe 4.0/3.0 M.2 Connectors High Quality Audio Capacitors and Audio Noise Guard for Ultimate Audio Quality GIGABYTE Exclusive 8118 Gaming GbE LAN with Bandwidth Management Rear HDMI & DVI Support RGB FUSION 2.0 Supports Addressable LED & RGB LED Strips Smart Fan 5 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card Anti-Sulfur Resistors Design CPU AMD Socket AM4, support for: 3rd Generation AMD Ryzen™ processors/ 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors (Please refer "CPU Support List" for more information.) Chipset AMD B550 Memory 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory 3rd Gen AMD Ryzen™ Processors: Support for DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules New Generation AMD Ryzen™ with Radeon™ Graphics processors: Support for DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.) Onboard Graphics Integrated in the 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors: 1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz * The DVI-D port does not support D-Sub connection by adapter. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version, HDCP 2.3, and HDR. Maximum shared memory of 16 GB Audio Realtek® ALC887 codec High Definition Audio 2/4/5.1/7.1-channel * To configure 7.1-channel audio, you need to open the audio software and select Device advanced settings > Playback Device to change the default setting first. Please visit GIGABYTE's website for details on configuring the audio software. LAN Realtek® GbE LAN chip (1000 Mbit/100 Mbit) Expansion Slots 1? x PCI Express x16 slot (PCIEX16), integrated in the CPU: 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x16 mode 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x16 mode * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. 1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset: Supporting PCIe 3.0 x4 mode 1 x PCI Express x1 slot (PCIEX1), integrated in the Chipset: Supporting PCIe 3.0 x1 mode Storage Interface 1? x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs: 3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs 1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280 SSDs: Supporting SATA and PCIe 3.0 x2 SSDs 4 x SATA 6Gb/s connectors, integrated in the Chipset: Support for RAID 0, RAID 1, and RAID 10 USB CPU: 4 x USB 3.2 Gen 1 ports on the back panel Chipset: 2 x USB 3.2 Gen 1 ports available through the internal USB header 6 x USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header) Internal I/O Connectors 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 2 x system fan headers 2 x addressable LED strip headers 2 x RGB LED strip headers 1 x CPU cooler LED strip/RGB LED strip header 2 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB 3.2 Gen 1 header 1 x USB 2.0/1.1 header 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) 1 x serial port header 1 x Clear CMOS jumper 1 x Q-Flash Plus button Back Panel Connectors 1 x PS/2 keyboard/mouse port 1 x DVI-D port 1 x HDMI port 4 x USB 3.2 Gen 1 ports 4 x USB 2.0/1.1 ports 1 x RJ-45 port 3 x audio jacks I/O Controller iTE® I/O Controller Chip H/W Monitoring Voltage detection Temperature detection Fan speed detection Overheating warning Fan fail warning Fan speed control * Whether the fan speed control function is supported will depend on the cooler you install. BIOS 1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Unique Features Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install Bundled Software Norton® Internet Security (OEM version) Realtek® 8118 Gaming LAN Bandwidth Control Utility Operating System Support for Windows 10 64-bit Form Factor Micro ATX Form Factor; 24.4cm x 24.4cm Remark Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website. Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website.
B550M DS3H
AMD B550 Ultra Durable Motherboard with Pure Digital VRM Solution, PCIe 4.0 x16 Slot, Dual PCIe 4.0/3.0 M.2 Connectors, Realtek GbE LAN, Smart Fan 6 with FAN STOP, RGB FUSION 2.0, Q-Flash Plus
- Supports AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series and Ryzen™ 3000 and Ryzen™ 3000 G-Series Processors
- Dual Channel ECC/ Non-ECC Unbuffered DDR4, 4 DIMMs
- 6+2 Phases Pure Digital VRM Solution with Low RDS(on) MOSFETs
- Ultra Durable™ PCIe 4.0 Ready x16 Slot
- Dual Ultra-Fast NVMe PCIe 4.0/3.0 M.2 Connectors
- High Quality Audio Capacitors and Audio Noise Guard for Ultimate Audio Quality
- Realtek GbE LAN with Bandwidth Management
- Rear HDMI, DVI, and DisplayPort Support
- RGB FUSION 2.0 Supports Addressable LED & RGB LED Strips
- Smart Fan 6 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
- Anti-Sulfur Resistors Design
This MB has several revisions, you can see the differences in the below
CPU
AMD Socket AM4, support for: AMD Ryzen™ 5000 G-Series Processors/ AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 and Ryzen™ 3000 G-Series Processors
Socket AM4
(Please refer "CPU Support List" for more information.)
Memory
4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
Support for DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s memory modules
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
Onboard Graphics
PCB Rev. 1.7, 1.5
Integrated Graphics Processor:
- 1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz
* The DVI-D port does not support D-Sub connection by adapter.
- 1 x DisplayPort, supporting a maximum resolution of 5120x2880@60 Hz
* Support for DisplayPort 1.4 version, HDCP 2.3, and HDR.
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version, HDCP 2.3, and HDR.
Support for up to 3 displays at the same time
Maximum shared memory of 16 GB
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
Integrated Graphics Processor:
1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz
* The DVI-D port does not support D-Sub connection by adapter.
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version, HDCP 2.3, and HDR.
Maximum shared memory of 16 GB
Audio
PCB Rev. 1.7
Realtek ALC1220-VB CODEC
* The back panel line out jack supports DSD audio.
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
PCB Rev. 1.5, 1.4, 1.3, 1.2, 1.1, 1.0
Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
Support for S/PDIF Out
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
LAN
PCB Rev. 1.7, 1.3, 1.2, 1.1, 1.0
Realtek GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)
PCB Rev. 1.5, 1.4
Realtek GbE LAN chip (1 Gbps/100 Mbps)
Expansion Slots
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
- AMD Ryzen™ 5000 Series*/3000 Series Processors support PCIe 4.0 x16 mode
* Actual support may vary by AMD CPU's specification.
- AMD Ryzen™ 5000 G-Series/4000 G-Series Processors support PCIe 3.0x16 mode
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset:
- Supporting PCIe 3.0 x4 mode
1 x PCI Express x1 slot (PCIEX1), integrated in the Chipset:
- Supporting PCIe 3.0 x1 mode
Storage Interface
PCB Rev. 1.7, 1.5
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2280/22110 SSDs:
- AMD Ryzen™ 5000 Series/3000 Series Processors support SATA and PCIe 4.0x4/x2 SSDs
- AMD Ryzen™ 5000 G-Series/4000 G-Series Processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2280 SSDs:
- Supporting SATA and PCIe 3.0 x2 SSDs
4 x SATA 6Gb/s connectors, integrated in the Chipset
Support for RAID 0, RAID 1, and RAID 10
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
AMD Ryzen™ 5000 Series and Ryzen™ 3000 Series Processors support SATA and PCIe 4.0 x4/x2 SSDs
AMD Ryzen™ Ryzen™ 5000 G-Series and Ryzen™ 4000 G-Series Processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280 SSDs:
Supporting SATA and PCIe 3.0 x2 SSDs
4 x SATA 6Gb/s connectors, integrated in the Chipset:
Support for RAID 0, RAID 1, and RAID 10
USB
CPU:
- 4 x USB 3.2 Gen 1 ports on the back panel
Chipset:
- 2 x USB 3.2 Gen 1 ports available through the internal USB header
- 6 x USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
Internal I/O Connectors
PCB Rev. 1.7
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
2 x addressable LED strip headers
2 x RGB LED strip headers
1 x CPU cooler LED strip/RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x serial port header
1 x Clear CMOS jumper
1 x Q-Flash Plus button
PCB Rev. 1.5
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x Clear CMOS jumper
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
2 x addressable LED strip headers
2 x RGB LED strip headers
1 x CPU cooler LED strip/RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x serial port header
1 x Clear CMOS jumper
1 x Q-Flash Plus button
*All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.
Back Panel Connectors
PCB Rev. 1.7, 1.5
1 x PS/2 keyboard/mouse port
1 x DVI-D port
1 x DisplayPort
1 x HDMI port
4 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
1 x PS/2 keyboard/mouse port
1 x DVI-D port
1 x HDMI port
4 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks
I/O Controller
iTE I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Overheating warning
Fan fail warning
Fan speed control
* Whether the fan speed control function is supported will depend on the cooler you install.
BIOS
1 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for APP Center
* Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
@BIOS
EasyTune
RGB Fusion
Smart Backup
System Information Viewer
Support for Q-Flash Plus
Support for Q-Flash
Support for Xpress Install
Bundled Software
Norton Internet Security (OEM version)
LAN bandwidth management software
Operating System
Support for Windows 11 64-bit
Support for Windows 10 64-bit
Form Factor
Micro ATX Form Factor; 24.4cm x 24.4cm
Chipset: AMD B550 Rozměrový formát: Formát Micro ATX (244 mm x 244 mm) Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ Patice procesoru: AM4 Pozice na paměti: 4x DDR4 DIMM Podpora pro paměti: *3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz *Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: DDR4 *Dvoukanálová architektura paměti *Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 *Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 *Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) Grafické výstupy: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ *1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz *1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz Zvuková karta: *Kodek Realtek® ALC887 Síťová karta: *Realtek® GbE LAN čip (1000 Mbit/100 Mbit) Rozšiřující sloty: *1x slot PCI Express x16 (PCIEX16) *1x slot PCI Express x16 slot (PCIEX4) *1x slot PCI Express x1 (PCIEX1) RAID řadič: 0, 1, 10 SATA: *4x konektor SATA 6 Gb/s M.2: *1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs *1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs USB: *zadní USB porty ( celkem 8 ) *4x port USB 2.0/1.1 *4x port USB 3.2 Gen 1 *přední USB porty ( celkem 4 ) *2x port USB 3.2 Gen 1 *2x port USB 2.0/1.1 Interní porty: *1x 24pinový ATX hlavní napájecí konektor *1x 8pinový ATX 12V napájecí konektor *1x konektor pro ventilátor na chladiči procesoru *2x konektor pro systémový ventilátor *1x konektor pro LED na chladiči CPU / pro pásek RGB LED *2x konektor M.2 Socket 3 *4x konektor SATA 6Gb/s *1x konektor pro tlačítka a LED na předním panelu *1x konektor pro audio na předním panelu *1x interní konektor USB 3.2 Gen 1 *1x interní USB 2.0/1.1 konektor *1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S) *1x interní konektor pro sériový port *1x propojka Clear CMOS *1x tlačítko Q-Flash Plus Externí porty: *1x port PS/2 pro klávesnici/myš *1x port DVI-D *1x port HDMI *4x port USB 3.2 Gen 1 *4x port USB 2.0/1.1 *1x port RJ-45 *3x audio jack BIOS: 1x 256Mbit flash Stránka výrobce: http://www.gigabyte.cz/products/page/mb/B550M-DS3H-rev-10
GIGABYTE B550M DS3H
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů AMD Ryzen 3. generace (patice AM4)
Čipová sada
AMD B550
Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
CPU Ryzen 3. gen. s integrovanou grafickou kartou podporuje DDR4 4733 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Dvoukanálová architektura paměti
Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8
Podpora Extreme Memory Profile (XMP)
Grafika
Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega.
1x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Sloty
1x PCIe 4.0 x16 slot
CPU Ryzen 3. gen. s integrovanou grafickou kartou podporuje PCIe 3.0
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x1 slot
Úložiště
AMD CPU
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim)
CPU Ryzen 3. gen. s integrovanou grafickou kartou podporuje SATA a PCIe 3.0 x4/x2 režim
AMD B550 čipová sada
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x2 režim)
4x SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10
USB
AMD B550 čipová sada
2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektory)
AMD CPU
4x USB 3.2 Gen1 (USB 3.0) port na zadním panelu
Audio
Realtek ALC887 Codec
2/4/5.1/7.1kanálové High Definition Audio
LAN
1x Realtek Gigabit LAN řadič
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
2x konektor systémového ventilátoru
1x konektor LED pásku chladiče CPU/ RGB LED pásku
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
2x M.2 slot, M Key
4x SATA 6Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
1x USB 2.0 konektor (podporuje 2x USB 2.0 port)
1x TPM konektor
1x konektor pro sériový port
1x tlačítko Q-Flash Plus
1x propojka Clear CMOS
Konektory na zadním panelu
1x PS/2 combo port klávesnice a myši
1x HDMI
1x DVI-D
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x audio jack
Rozměry
24,4 x 24,4 cm
Micro ATX formát
hipset: AMD B550 Rozměrový formát: Formát Micro ATX (244 mm x 244 mm) Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ Patice procesoru: AM4 Pozice na paměti: 4x DDR4 DIMM Podpora pro paměti: 3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: DDR4 Dvoukanálová architektura paměti Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) Grafická karta: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ 1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz 1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz Zvuková karta: Kodek Realtek® ALC887 Síťová karta: Realtek® GbE LAN čip (1000 Mbit/100 Mbit) Rozšiřující sloty: 1x slot PCI Express x16 (PCIEX16) 1x slot PCI Express x16 slot (PCIEX4) 1x slot PCI Express x1 (PCIEX1) RAID řadič: 0, 1, 10 SATA: 4x konektor SATA 6 Gb/s M.2: 1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs 1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs USB: zadní USB porty ( celkem 8 ) 4x port USB 2.0/1.1 4x port USB 3.2 Gen 1 přední USB porty ( celkem 4 ) 2x port USB 3.2 Gen 1 2x port USB 2.0/1.1 Interní porty: 1x 24pinový ATX hlavní napájecí konektor 1x 8pinový ATX 12V napájecí konektor 1x konektor pro ventilátor na chladiči procesoru 2x konektor pro systémový ventilátor 2x konektor pro pásky s adresovatelnými LED 2x konektory pro pásky RGB LED 1x konektor pro LED na chladiči CPU / pro pásek RGB LED 2x konektor M.2 Socket 3 4x konektor SATA 6Gb/s 1x konektor pro tlačítka a LED na předním panelu 1x konektor pro audio na předním panelu 1x interní konektor USB 3.2 Gen 1 1x interní USB 2.0/1.1 konektor 1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S) 1x interní konektor pro sériový port 1x propojka Clear CMOS 1x tlačítko Q-Flash Plus Externí porty: 1x port PS/2 pro klávesnici/myš 1x port DVI-D 1x port HDMI 4x port USB 3.2 Gen 1 4x port USB 2.0/1.1 1x port RJ-45 3x audio jack
| Parametr |
Hodnota |
| Socket (patice) |
Socket AM4 |
| Formát |
micro ATX |
| Integrovaná grafická karta |
Ano |
| Chipset |
AMD |
| Technologie paměti RAM |
DDR4 |
| PCI express 16x |
Více než 1 |
| Integrovaná LAN karta |
1 |
| Podpora RAID |
1 |
| Podpora RAID |
10 |
| Rozhraní |
HDMI |
| Rozhraní |
USB 2.0 |
| Rozhraní |
USB 3.2 |
| Rozhraní |
3.5mm Jack |
| Rozhraní |
LAN |
| Další rozhraní |
M.2 |
Specifikace:
B550M DS3H (rev. 1.0)
AMD B550 Ultra Durable Motherboard with Pure Digital VRM Solution, PCIe 4.0 x16 Slot, Dual PCIe 4.0/3.0 M.2 Connectors, GIGABYTE 8118 Gaming LAN, Smart Fan 5 with FAN STOP, RGB FUSION 2.0, Q-Flash Plus
- Supports 3rd Gen AMD Ryzen™ Processors
- Dual Channel ECC/ Non-ECC Unbuffered DDR4, 4 DIMMs
- 5+3 Phases Pure Digital VRM Solution with Low RDS(on) MOSFETs
- Ultra Durable™ PCIe 4.0 Ready x16 Slot
- Dual Ultra-Fast NVMe PCIe 4.0/3.0 M.2 Connectors
- High Quality Audio Capacitors and Audio Noise Guard for Ultimate Audio Quality
- GIGABYTE Exclusive 8118 Gaming GbE LAN with Bandwidth Management
- Rear HDMI & DVI Support
- RGB FUSION 2.0 with Multi-Zone Addressable LED Light Show Design, Support Addressable LED & RGB LED Strips
- Smart Fan 5 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
- Anti-Sulfur Resistors Design
TECHNICAL SPECIFICATIONS
| CPU |
AMD Socket AM4, support for: 3rd Generation AMD Ryzen™ processors/ 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors
(Please refer "CPU Support List" for more information.) |
| Chipset |
AMD B550 |
| Memory |
- 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
- Support for DDR4 4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133 MHz memory modules
- Dual channel memory architecture
- Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
- Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
- Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
|
| Audio |
- Realtek ALC887 codec
- High Definition Audio
- 2/4/5.1/7.1-channel
* To configure 7.1-channel audio, you need to open the audio software and select Device advanced settings > Playback Device to change the default setting first. Please visit GIGABYTE's website for details on configuring the audio software.
|
| LAN |
- Realtek GbE LAN chip (1000 Mbit/100 Mbit)
|
| Wireless Communication module |
- Wi-Fi 802.11a/b/g/n/ac/ax, supporting 2.4/5 GHz Dual-Band
- BLUETOOTH 5.0
- Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
* Actual data rate may vary depending on environment and equipment.
|
| Expansion Slots |
x PCI Express x16 slot (PCIEX16), integrated in the CPU:
- 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x16 mode
- 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x16 mode
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset:
- Supporting PCIe 3.0 x4 mode
1 x PCI Express x1 slot (PCIEX1), integrated in the Chipset:
- Supporting PCIe 3.0 x1 mode
|
| Onboard Graphics |
Integrated in the 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors:
- 1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz
* The DVI-D port does not support D-Sub connection by adapter.
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version, HDCP 2.3, and HDR.
Maximum shared memory of 16 GB
|
| Storage Interface |
x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
- 3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs
- 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280 SSDs:
- Supporting SATA and PCIe 3.0 x2 SSDs
4 x SATA 6Gb/s connectors, integrated in the Chipset:
- Support for RAID 0, RAID 1, and RAID 10
|
| USB |
CPU:
- 4 x USB 3.2 Gen 1 ports on the back panel
Chipset:
- 2 x USB 3.2 Gen 1 ports available through the internal USB header
- 6 x USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
|
| Internal I/O Connectors |
- 1 x 24-pin ATX main power connector
- 1 x 8-pin ATX 12V power connector
- 1 x CPU fan header
- 2 x system fan headers
- 2 x addressable LED strip headers
- 2 x RGB LED strip headers
- 1 x CPU cooler LED strip/RGB LED strip header
- 2 x M.2 Socket 3 connectors
- 4 x SATA 6Gb/s connectors
- 1 x front panel header
- 1 x front panel audio header
- 1 x USB 3.2 Gen 1 header
- 1 x USB 2.0/1.1 header
- 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
- 1 x serial port header
- 1 x Clear CMOS jumper
- 1 x Q-Flash Plus button
|
| Back Panel Connectors |
- 1 x PS/2 keyboard/mouse port
- 1 x DVI-D port
- 1 x HDMI port
- 4 x USB 3.2 Gen 1 ports
- 4 x USB 2.0/1.1 ports
- 1 x RJ-45 port
- 3 x audio jacks
|
| I/O Controller |
iTE I/O Controller Chip |
| H/W Monitoring |
- Voltage detection
- Temperature detection
- Fan speed detection
- Overheating warning
- Fan fail warning
- Fan speed control
* Whether the fan speed control function is supported will depend on the cooler you install.
|
| BIOS |
- 1 x 256 Mbit flash
- Use of licensed AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
| Unique Features |
- Support for APP Center
* Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
- Support for Q-Flash Plus
- Support for Q-Flash
- Support for Xpress Install
|
| Bundled Software |
- Norton Internet Security (OEM version)
- Realtek 8118 Gaming LAN Bandwidth Control Utility
|
| Operating System |
- Support for Windows 10 64-bit
|
| Form Factor |
- Micro ATX Form Factor; 24.4cm x 24.4cm
|
| Remark |
- Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
- Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website.
|
Chipset: AMD B550 Rozměrový formát: Formát Micro ATX (244 mm x 244 mm) Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ Patice procesoru: AM4 Pozice na paměti: 4x DDR4 DIMM Podpora pro paměti: *3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz *Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: DDR4 *Dvoukanálová architektura paměti *Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 *Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 *Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) Grafické výstupy: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ *1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz *1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz Zvuková karta: *Kodek Realtek® ALC887 Síťová karta: *Realtek® GbE LAN čip (1000 Mbit/100 Mbit) Rozšiřující sloty: *1x slot PCI Express x16 (PCIEX16) *1x slot PCI Express x16 slot (PCIEX4) *1x slot PCI Express x1 (PCIEX1) RAID řadič: 0, 1, 10 SATA: *4x konektor SATA 6 Gb/s M.2: *1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs *1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs USB: *zadní USB porty ( celkem 8 ) *4x port USB 2.0/1.1 *4x port USB 3.2 Gen 1 *přední USB porty ( celkem 4 ) *2x port USB 3.2 Gen 1 *2x port USB 2.0/1.1 Interní porty: *1x 24pinový ATX hlavní napájecí konektor *1x 8pinový ATX 12V napájecí konektor *1x konektor pro ventilátor na chladiči procesoru *2x konektor pro systémový ventilátor *1x konektor pro LED na chladiči CPU / pro pásek RGB LED *2x konektor M.2 Socket 3 *4x konektor SATA 6Gb/s *1x konektor pro tlačítka a LED na předním panelu *1x konektor pro audio na předním panelu *1x interní konektor USB 3.2 Gen 1 *1x interní USB 2.0/1.1 konektor *1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S) *1x interní konektor pro sériový port *1x propojka Clear CMOS *1x tlačítko Q-Flash Plus Externí porty: *1x port PS/2 pro klávesnici/myš *1x port DVI-D *1x port HDMI *4x port USB 3.2 Gen 1 *4x port USB 2.0/1.1 *1x port RJ-45 *3x audio jack BIOS: 1x 256Mbit flash Stránka výrobce: http://www.gigabyte.cz/products/page/mb/B550M-DS3H-rev-10
Základní deska AMD B550 Ultra Durable s plně digitálními napájecími VRM, slot PCIe 4.0 x16, duální konektory PCIe 4.0/3.0 M.2, Herní LAN GIGABYTE 8118, Smart Fan 5 s FAN STOP, RGB FUSION 2.0, Q-Flash Plus Podporuje procesory AMD Ryzen™ 3. generace Dvoukanálové ECC/ Non-ECC unbuffered paměti DDR4, 4 sloty DIMM 5+3fázové čistě digitální napájecí VRM s MOSFETy s nízkým RDS(on) Slot Ultra Durable™ PCIe 4.0 Ready x16 Duální konektor Ultra-Fast NVMe PCIe 4.0/3.0 M.2 Vysoce kvalitní kondenzátory pro audio a fyzicky oddělené analogové části Audio Noise Guard pro nekompromisní kvalitu zvuku GIGABYTE Exclusive 8118 Gaming GbE LAN with Bandwidth Management Podpora pro zadní HDMI a DVI RGB FUSION 2.0 s podporou pásek s adresovatelnými LED a RGB LED Smart Fan 5 vybavený několika teplotními senzory, hybridními headery pro ventilátory s funkcí FAN STOP Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty Návrh s antisirnými rezistory Chipset: AMD B550 Rozměrový formát: Formát Micro ATX (244 mm x 244 mm) Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ Patice procesoru: AM4 Pozice na paměti: 4x DDR4 DIMM Podpora pro paměti: 3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: DDR4 Dvoukanálová architektura paměti Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) Grafická karta: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ 1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz 1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz Zvuková karta: Kodek Realtek® ALC887 Síťová karta: Realtek® GbE LAN čip (1000 Mbit/100 Mbit) Rozšiřující sloty: 1x slot PCI Express x16 (PCIEX16) 1x slot PCI Express x16 slot (PCIEX4) 1x slot PCI Express x1 (PCIEX1) RAID řadič: 0, 1, 10 SATA: 4x konektor SATA 6 Gb/s M.2: 1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs 1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs USB: zadní USB porty ( celkem 8 ) 4x port USB 2.0/1.1 4x port USB 3.2 Gen 1 přední USB porty ( celkem 4 ) 2x port USB 3.2 Gen 1 2x port USB 2.0/1.1 Interní porty: 1x 24pinový ATX hlavní napájecí konektor 1x 8pinový ATX 12V napájecí konektor 1x konektor pro ventilátor na chladiči procesoru 2x konektor pro systémový ventilátor 2x konektor pro pásky s adresovatelnými LED 2x konektory pro pásky RGB LED 1x konektor pro LED na chladiči CPU / pro pásek RGB LED 2x konektor M.2 Socket 3 4x konektor SATA 6Gb/s 1x konektor pro tlačítka a LED na předním panelu 1x konektor pro audio na předním panelu 1x interní konektor USB 3.2 Gen 1 1x interní USB 2.0/1.1 konektor 1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S) 1x interní konektor pro sériový port 1x propojka Clear CMOS 1x tlačítko Q-Flash Plus Externí porty: 1x port PS/2 pro klávesnici/myš 1x port DVI-D 1x port HDMI 4x port USB 3.2 Gen 1 4x port USB 2.0/1.1 1x port RJ-45 3x audio jack
Chipset: AMD B550 Rozměrový formát: Formát Micro ATX (244 mm x 244 mm) Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ Patice procesoru: AM4 Pozice na paměti: 4x DDR4 DIMM Podpora pro paměti: *3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz *Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: DDR4 *Dvoukanálová architektura paměti *Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 *Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 *Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) Grafické výstupy: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ *1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz *1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz Zvuková karta: *Kodek Realtek® ALC887 Síťová karta: *Realtek® GbE LAN čip (1000 Mbit/100 Mbit) Rozšiřující sloty: *1x slot PCI Express x16 (PCIEX16) *1x slot PCI Express x16 slot (PCIEX4) *1x slot PCI Express x1 (PCIEX1) RAID řadič: 0, 1, 10 SATA: *4x konektor SATA 6 Gb/s M.2: *1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs *1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs USB: *zadní USB porty ( celkem 8 ) *4x port USB 2.0/1.1 *4x port USB 3.2 Gen 1 *přední USB porty ( celkem 4 ) *2x port USB 3.2 Gen 1 *2x port USB 2.0/1.1 Interní porty: *1x 24pinový ATX hlavní napájecí konektor *1x 8pinový ATX 12V napájecí konektor *1x konektor pro ventilátor na chladiči procesoru *2x konektor pro systémový ventilátor *1x konektor pro LED na chladiči CPU / pro pásek RGB LED *2x konektor M.2 Socket 3 *4x konektor SATA 6Gb/s *1x konektor pro tlačítka a LED na předním panelu *1x konektor pro audio na předním panelu *1x interní konektor USB 3.2 Gen 1 *1x interní USB 2.0/1.1 konektor *1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S) *1x interní konektor pro sériový port *1x propojka Clear CMOS *1x tlačítko Q-Flash Plus Externí porty: *1x port PS/2 pro klávesnici/myš *1x port DVI-D *1x port HDMI *4x port USB 3.2 Gen 1 *4x port USB 2.0/1.1 *1x port RJ-45 *3x audio jack BIOS: 1x 256Mbit flash Stránka výrobce: http://www.gigabyte.cz/products/page/mb/B550M-DS3H-rev-10
GIGABYTE B550M DS3H. Výrobce procesoru: AMD, Patice procesoru: Socket AM4, Kompatibilní procesory: 3rd Generation AMD Ryzen™ 3, 3rd Generation AMD Ryzen 5, 3rd Generation AMD Ryzen™ 7, 3rd.... Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 128 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 10. Maximální rozlišení: 4096 x 2160 px. Konektor USB: USB Typ-A
Chipset: AMD B550 Rozměrový formát: Formát Micro ATX (244 mm x 244 mm) Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ Patice procesoru: AM4 Pozice na paměti: 4x DDR4 DIMM Podpora pro paměti: *3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz *Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: DDR4 *Dvoukanálová architektura paměti *Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 *Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 *Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) Grafické výstupy: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ *1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz *1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz Zvuková karta: *Kodek Realtek® ALC887 Síťová karta: *Realtek® GbE LAN čip (1000 Mbit/100 Mbit) Rozšiřující sloty: *1x slot PCI Express x16 (PCIEX16) *1x slot PCI Express x16 slot (PCIEX4) *1x slot PCI Express x1 (PCIEX1) RAID řadič: 0, 1, 10 SATA: *4x konektor SATA 6 Gb/s M.2: *1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs *1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs USB: *zadní USB porty ( celkem 8 ) *4x port USB 2.0/1.1 *4x port USB 3.2 Gen 1 *přední USB porty ( celkem 4 ) *2x port USB 3.2 Gen 1 *2x port USB 2.0/1.1 Interní porty: *1x 24pinový ATX hlavní napájecí konektor *1x 8pinový ATX 12V napájecí konektor *1x konektor pro ventilátor na chladiči procesoru *2x konektor pro systémový ventilátor *1x konektor pro LED na chladiči CPU / pro pásek RGB LED *2x konektor M.2 Socket 3 *4x konektor SATA 6Gb/s *1x konektor pro tlačítka a LED na předním panelu *1x konektor pro audio na předním panelu *1x interní konektor USB 3.2 Gen 1 *1x interní USB 2.0/1.1 konektor *1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S) *1x interní konektor pro sériový port *1x propojka Clear CMOS *1x tlačítko Q-Flash Plus Externí porty: *1x port PS/2 pro klávesnici/myš *1x port DVI-D *1x port HDMI *4x port USB 3.2 Gen 1 *4x port USB 2.0/1.1 *1x port RJ-45 *3x audio jack BIOS: 1x 256Mbit flash Stránka výrobce: http://www.gigabyte.cz/products/page/mb/B550M-DS3H-rev-10
Základní deska AMD B550 Ultra Durable s plně digitálními napájecími VRM, slot PCIe 4.0 x16, duální konektory PCIe 4.0/3.0 M.2, Herní LAN GIGABYTE 8118, Smart Fan 5 s FAN STOP, RGB FUSION 2.0, Q-Flash Plus Podporuje procesory AMD Ryzen™ 3. generace Dvoukanálové ECC/ Non-ECC unbuffered paměti DDR4, 4 sloty DIMM 5+3fázové čistě digitální napájecí VRM s MOSFETy s nízkým RDS(on) Slot Ultra Durable™ PCIe 4.0 Ready x16 Duální konektor Ultra-Fast NVMe PCIe 4.0/3.0 M.2 Vysoce kvalitní kondenzátory pro audio a fyzicky oddělené analogové části Audio Noise Guard pro nekompromisní kvalitu zvuku GIGABYTE Exclusive 8118 Gaming GbE LAN with Bandwidth Management Podpora pro zadní HDMI a DVI RGB FUSION 2.0 s podporou pásek s adresovatelnými LED a RGB LED Smart Fan 5 vybavený několika teplotními senzory, hybridními headery pro ventilátory s funkcí FAN STOP Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty Návrh s antisirnými rezistory Chipset: AMD B550 Rozměrový formát: Formát Micro ATX (244 mm x 244 mm) Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ Patice procesoru: AM4 Pozice na paměti: 4x DDR4 DIMM Podpora pro paměti: 3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: DDR4 Dvoukanálová architektura paměti Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) Grafická karta: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ 1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz 1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz Zvuková karta: Kodek Realtek® ALC887 Síťová karta: Realtek® GbE LAN čip (1000 Mbit/100 Mbit) Rozšiřující sloty: 1x slot PCI Express x16 (PCIEX16) 1x slot PCI Express x16 slot (PCIEX4) 1x slot PCI Express x1 (PCIEX1) RAID řadič: 0, 1, 10 SATA: 4x konektor SATA 6 Gb/s M.2: 1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs 1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs USB: zadní USB porty ( celkem 8 ) 4x port USB 2.0/1.1 4x port USB 3.2 Gen 1 přední USB porty ( celkem 4 ) 2x port USB 3.2 Gen 1 2x port USB 2.0/1.1 Interní porty: 1x 24pinový ATX hlavní napájecí konektor 1x 8pinový ATX 12V napájecí konektor 1x konektor pro ventilátor na chladiči procesoru 2x konektor pro systémový ventilátor 2x konektor pro pásky s adresovatelnými LED 2x konektory pro pásky RGB LED 1x konektor pro LED na chladiči CPU / pro pásek RGB LED 2x konektor M.2 Socket 3 4x konektor SATA 6Gb/s 1x konektor pro tlačítka a LED na předním panelu 1x konektor pro audio na předním panelu 1x interní konektor USB 3.2 Gen 1 1x interní USB 2.0/1.1 konektor 1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S) 1x interní konektor pro sériový port 1x propojka Clear CMOS 1x tlačítko Q-Flash Plus Externí porty: 1x port PS/2 pro klávesnici/myš 1x port DVI-D 1x port HDMI 4x port USB 3.2 Gen 1 4x port USB 2.0/1.1 1x port RJ-45 3x audio jack
GIGABYTE B550M DS3H. Výrobce procesoru: AMD, Patice procesoru: Socket AM4, Kompatibilní procesory: 3rd Generation AMD Ryzen™ 3, 3rd Generation AMD Ryzen 5, 3rd Generation AMD Ryzen™ 7, 3rd.... Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 128 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 10. Maximální rozlišení: 4096 x 2160 px. Konektor USB: USB Typ-A
Chipset: AMD B550 Rozměrový formát: Formát Micro ATX (244 mm x 244 mm) Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ Patice procesoru: AM4 Pozice na paměti: 4x DDR4 DIMM Podpora pro paměti: *3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz *Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: DDR4 *Dvoukanálová architektura paměti *Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 *Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 *Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) Grafické výstupy: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ *1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz *1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz Zvuková karta: *Kodek Realtek® ALC887 Síťová karta: *Realtek® GbE LAN čip (1000 Mbit/100 Mbit) Rozšiřující sloty: *1x slot PCI Express x16 (PCIEX16) *1x slot PCI Express x16 slot (PCIEX4) *1x slot PCI Express x1 (PCIEX1) RAID řadič: 0, 1, 10 SATA: *4x konektor SATA 6 Gb/s M.2: *1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs *1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs USB: *zadní USB porty ( celkem 8 ) *4x port USB 2.0/1.1 *4x port USB 3.2 Gen 1 *přední USB porty ( celkem 4 ) *2x port USB 3.2 Gen 1 *2x port USB 2.0/1.1 Interní porty: *1x 24pinový ATX hlavní napájecí konektor *1x 8pinový ATX 12V napájecí konektor *1x konektor pro ventilátor na chladiči procesoru *2x konektor pro systémový ventilátor *1x konektor pro LED na chladiči CPU / pro pásek RGB LED *2x konektor M.2 Socket 3 *4x konektor SATA 6Gb/s *1x konektor pro tlačítka a LED na předním panelu *1x konektor pro audio na předním panelu *1x interní konektor USB 3.2 Gen 1 *1x interní USB 2.0/1.1 konektor *1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S) *1x interní konektor pro sériový port *1x propojka Clear CMOS *1x tlačítko Q-Flash Plus Externí porty: *1x port PS/2 pro klávesnici/myš *1x port DVI-D *1x port HDMI *4x port USB 3.2 Gen 1 *4x port USB 2.0/1.1 *1x port RJ-45 *3x audio jack BIOS: 1x 256Mbit flash Stránka výrobce: http://www.gigabyte.cz/products/page/mb/B550M-DS3H-rev-10
Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění.
Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás.
Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
775 774 786
