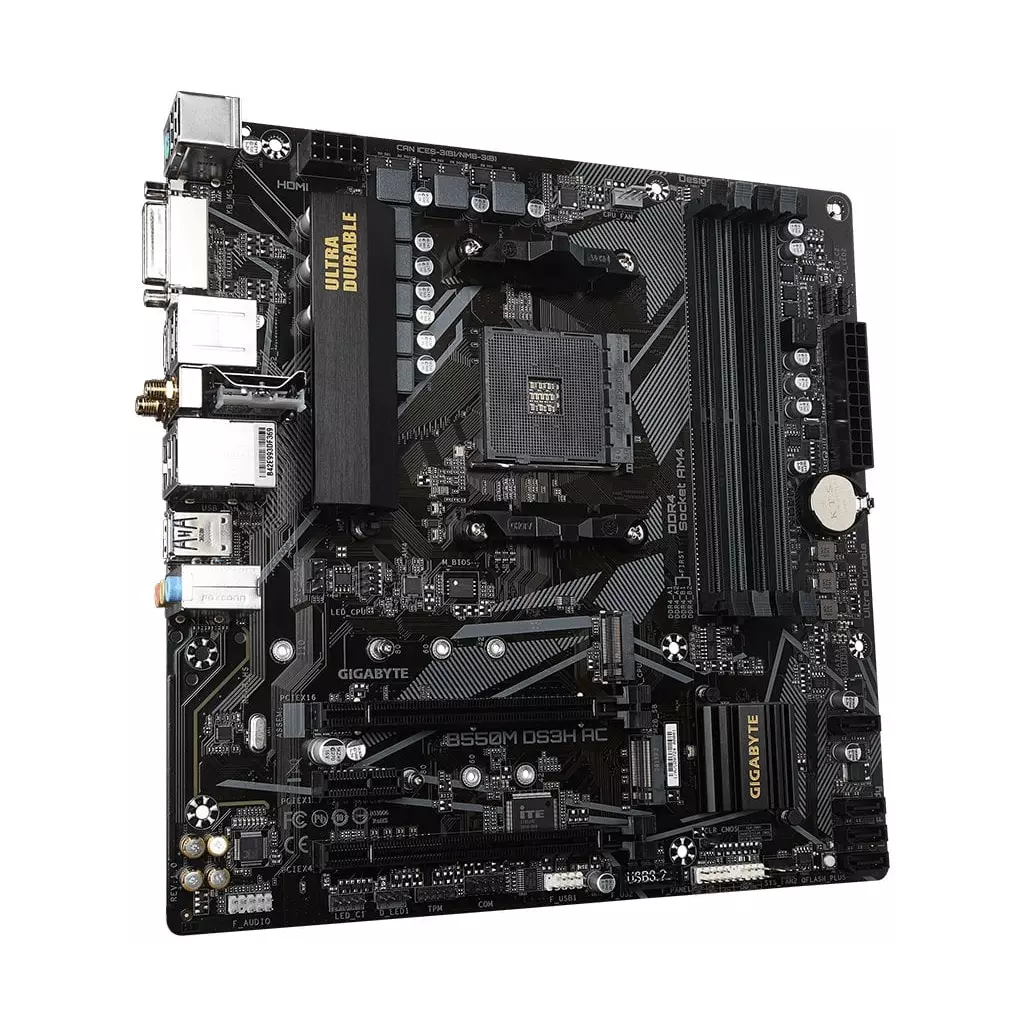

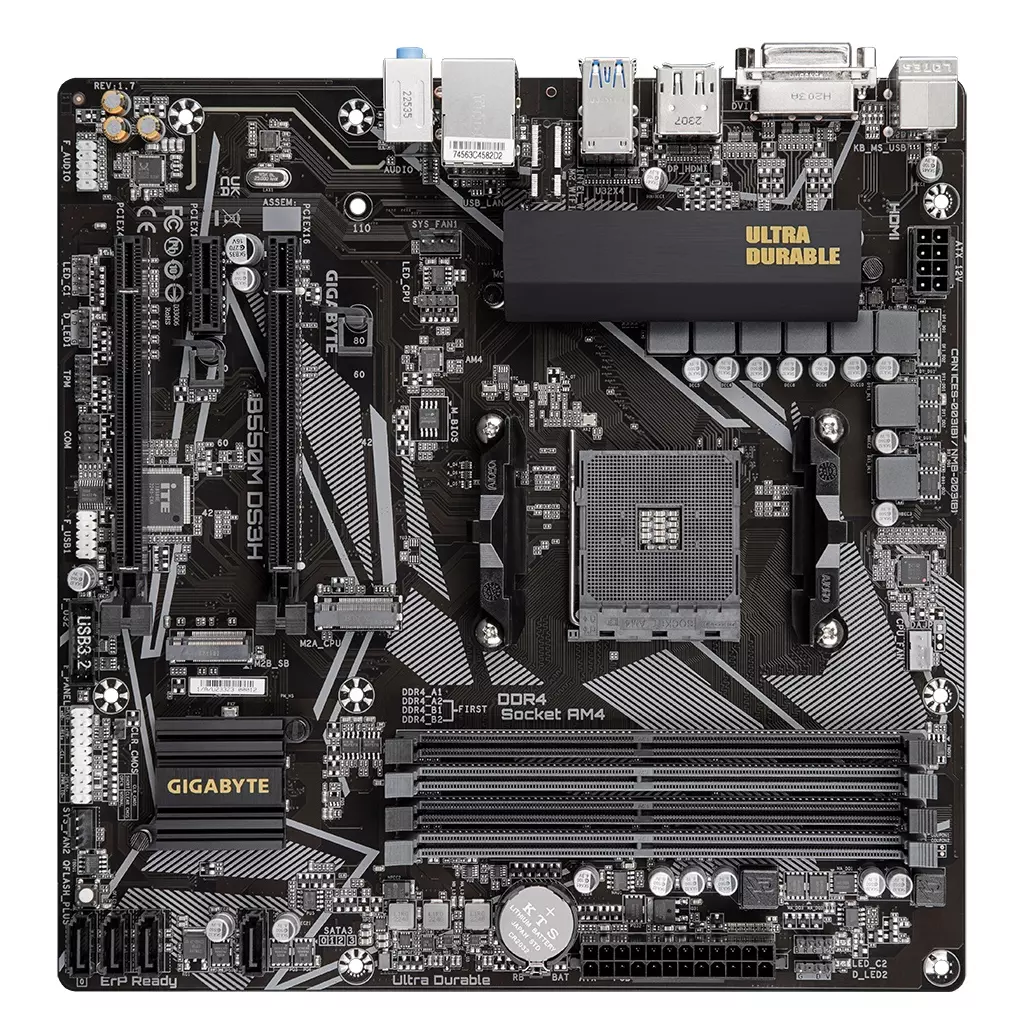

GIGABYTE MB Sc AM4 B550M DS3H AC, 4xDDR4, 1xDP, 1xHDMI, 1xDVI-D, Wi-Fi, mATX
Stav zboží:
Nové
Dostupnost:
skladem
Datum odeslání:
Expedujeme 1.10.
Výrobce:
Gigabyte
Kód zboží:
5553648
Číslo zboží (PN):
B550M DS3H AC
EAN:
4719331810962
Záruka koncový zákazník:
36 měsíců
Záruka při koupi na IČO:
36 měsíců
Cena bez DPH: *
2317 Kč
Cena vč. DPH: *
2803 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
procesor AMD Socket AM4, podpora pro: procesory AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series a Ryzen™ 3000 Series (Další informace naleznete v části „Seznam podpory CPU“.) Čipová sada AMD B550 Paměť 4 x DDR4 DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti Podpora DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466( OC) / 3400 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz paměťové moduly Dvoukanálová architektura paměti Podpora paměťových modulů ECC bez vyrovnávací paměti DIMM 1Rx8/2Rx8* * Podpora paměti ECC (režim ECC) se liší podle CPU Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor: 1 x DVI-D port, podporuje maximální rozlišení 1920x1200@60 Hz * Port DVI-D nepodporuje připojení D-Sub pomocí adaptéru. 1 x port HDMI s maximálním rozlišením 4096 x 2160 při 60 Hz * Podpora pro verzi HDMI 2.1, HDCP 2.3 a HDR. Maximální sdílená paměť 16 GB Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. LAN Čip Realtek ® GbE LAN (1 Gbps/100 Mbps) Modul bezdrátové komunikace Realtek ® Wi-Fi RTL8821CE WIFI 802.11a, b, g, n, ac, podpora 2,4/5 GHz Dual-Band BLUETOOTH 4.2 Podpora bezdrátového standardu 11ac a přenosová rychlost až 433 Gb/s (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.) Rozšiřující sloty 1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU: Procesory AMD Ryzen™ 5000 Series a Ryzen™ 3000 Series podporují režim PCIe 4.0 x16 Procesory AMD Ryzen™ Ryzen™ 5000 G-Series a Ryzen™ 4000 G-Series podporují režim PCIe 3.0 x16 * Pro optimální výkon, pokud má být nainstalována pouze jedna grafická karta PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16. 1 x PCI Express x16 slot (PCIEX4), integrovaný v čipové sadě: Podpora režimu PCIe 3.0 x4 1 x PCI Express x1 slot (PCIEX1), integrovaný v čipové sadě: Podpora režimu PCIe 3.0 x1 Rozhraní úložiště 1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podporuje Socket 3, M klíč, typ 2242/2260/2280/22110 SSD: Procesory AMD Ryzen™ 5000 Series a Ryzen™ 3000 Series podporují SATA a PCIe 4.0 x4/x2 SSD Procesory AMD Ryzen™ Ryzen™ 5000 G-Series a Ryzen™ 4000 G-Series podporují SATA a PCIe 3.0 x4/x2 SSD 1 x M.2 konektor (M2B_SB), integrovaný v Chipsetu, podporuje Socket 3, M klíč, typ 2242/2260/2280 SSD: Podpora SATA a PCIe 3.0 x2 SSD 4 x SATA 6Gb/s konektory, integrované v čipsetu: Podpora pro RAID 0, RAID 1 a RAID 10 USB PROCESOR: 4 x USB 3.2 Gen 1 porty na zadním panelu Čipová sada: 2 x USB 3.2 Gen 1 porty dostupné přes interní USB header 6 x USB 2.0/1.1 porty (4 porty na zadním panelu, 2 porty dostupné přes interní USB header) Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 2 x hlavičky systémového ventilátoru 2 x adresovatelné záhlaví LED pásku 2 x RGB LED pásek záhlaví 1 x CPU chladič LED pásek/RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x USB 3.2 Gen 1 header 1 x USB 2.0/1.1 header 1 x záhlaví modulu Trusted Platform Module (TPM) (2x6 pin, pouze pro modul GC-TPM2.0_S) 1 x záhlaví sériového portu 1 x Clear CMOS jumper 1 x tlačítko Q-Flash Plus *Všechny hlavičky ventilátorů podléhají podpoře AIO_Pump, Pump a vysoce výkonným ventilátorům se schopností dodávat až 2A/12V @ 24W. Konektory zadního panelu 1 x PS/2 port pro klávesnici/myš 1 x DVI-D port 2 x SMA anténní konektor 1 x HDMI port 4 x USB 3.2 Gen 1 porty 4 x USB 2.0/1.1 porty 1x port RJ-45 3x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Upozornění na přehřátí Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru podporována, závisí na chladiči, který nainstalujete. BIOS 1 x 128 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro APP Center * Dostupné aplikace v APP Center se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Podpora pro Q-Flash Plus Podpora pro Q-Flash Podpora pro Xpress Install Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát Micro ATX; Rozměr 24,4 cm x 24,4 cm
procesor AMD Socket AM4, podpora pro: procesory AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series a Ryzen™ 3000 Series (Další informace naleznete v části „Seznam podpory CPU“.) Čipová sada AMD B550 Paměť 4 x DDR4 DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti Podpora DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466( OC) / 3400 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz paměťové moduly Dvoukanálová architektura paměti Podpora paměťových modulů ECC bez vyrovnávací paměti DIMM 1Rx8/2Rx8* * Podpora paměti ECC (režim ECC) se liší podle CPU Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP). (Další informace naleznete v části „Seznam podpory paměti“.) Palubní grafika Integrovaný grafický procesor: 1 x DVI-D port, podporuje maximální rozlišení 1920x1200@60 Hz * Port DVI-D nepodporuje připojení D-Sub pomocí adaptéru. 1 x port HDMI s maximálním rozlišením 4096 x 2160 při 60 Hz * Podpora pro verzi HDMI 2.1, HDCP 2.3 a HDR. Maximální sdílená paměť 16 GB Zvuk Zvukový kodek Realtek® Zvuk s vysokým rozlišením 2/4/5.1/7.1-kanál * Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku. LAN Čip Realtek ® GbE LAN (1 Gbps/100 Mbps) Modul bezdrátové komunikace Realtek ® Wi-Fi RTL8821CE WIFI 802.11a, b, g, n, ac, podpora 2,4/5 GHz Dual-Band BLUETOOTH 4.2 Podpora bezdrátového standardu 11ac a přenosová rychlost až 433 Gb/s (Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.) Rozšiřující sloty 1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU: Procesory AMD Ryzen™ 5000 Series a Ryzen™ 3000 Series podporují režim PCIe 4.0 x16 Procesory AMD Ryzen™ Ryzen™ 5000 G-Series a Ryzen™ 4000 G-Series podporují režim PCIe 3.0 x16 * Pro optimální výkon, pokud má být nainstalována pouze jedna grafická karta PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16. 1 x PCI Express x16 slot (PCIEX4), integrovaný v čipové sadě: Podpora režimu PCIe 3.0 x4 1 x PCI Express x1 slot (PCIEX1), integrovaný v čipové sadě: Podpora režimu PCIe 3.0 x1 Rozhraní úložiště 1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podporuje Socket 3, M klíč, typ 2242/2260/2280/22110 SSD: Procesory AMD Ryzen™ 5000 Series a Ryzen™ 3000 Series podporují SATA a PCIe 4.0 x4/x2 SSD Procesory AMD Ryzen™ Ryzen™ 5000 G-Series a Ryzen™ 4000 G-Series podporují SATA a PCIe 3.0 x4/x2 SSD 1 x M.2 konektor (M2B_SB), integrovaný v Chipsetu, podporuje Socket 3, M klíč, typ 2242/2260/2280 SSD: Podpora SATA a PCIe 3.0 x2 SSD 4 x SATA 6Gb/s konektory, integrované v čipsetu: Podpora pro RAID 0, RAID 1 a RAID 10 USB PROCESOR: 4 x USB 3.2 Gen 1 porty na zadním panelu Čipová sada: 2 x USB 3.2 Gen 1 porty dostupné přes interní USB header 6 x USB 2.0/1.1 porty (4 porty na zadním panelu, 2 porty dostupné přes interní USB header) Interní I/O konektory 1 x 24pinový hlavní napájecí konektor ATX 1 x 8pinový napájecí konektor ATX 12V 1 x hlavička ventilátoru CPU 2 x hlavičky systémového ventilátoru 2 x adresovatelné záhlaví LED pásku 2 x RGB LED pásek záhlaví 1 x CPU chladič LED pásek/RGB LED pásek záhlaví 2 x M.2 Socket 3 konektory 4 x SATA 6Gb/s konektory 1 x záhlaví předního panelu 1 x audio header na předním panelu 1 x USB 3.2 Gen 1 header 1 x USB 2.0/1.1 header 1 x záhlaví modulu Trusted Platform Module (TPM) (2x6 pin, pouze pro modul GC-TPM2.0_S) 1 x záhlaví sériového portu 1 x Clear CMOS jumper 1 x tlačítko Q-Flash Plus *Všechny hlavičky ventilátorů podléhají podpoře AIO_Pump, Pump a vysoce výkonným ventilátorům se schopností dodávat až 2A/12V @ 24W. Konektory zadního panelu 1 x PS/2 port pro klávesnici/myš 1 x DVI-D port 2 x SMA anténní konektor 1 x HDMI port 4 x USB 3.2 Gen 1 porty 4 x USB 2.0/1.1 porty 1x port RJ-45 3x audio jack I/O Controller iTE ® I/O Controller Chip H/W monitorování Detekce napětí Detekce teploty Detekce otáček ventilátoru Upozornění na přehřátí Varování při selhání ventilátoru Ovládání rychlosti ventilátoru * Zda je funkce ovládání rychlosti ventilátoru podporována, závisí na chladiči, který nainstalujete. BIOS 1 x 128 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Jedinečné vlastnosti Podpora pro APP Center * Dostupné aplikace v APP Center se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Podpora pro Q-Flash Plus Podpora pro Q-Flash Podpora pro Xpress Install Dodávaný software Norton ® Internet Security (verze OEM) Software pro správu šířky pásma LAN Operační systém Podpora pro Windows 11 64-bit Podpora pro Windows 10 64-bit Form Factor Formát Micro ATX; Rozměr 24,4 cm x 24,4 cm
B550M DS3H AC
AMD B550 Ultra Durable Motherboard with Pure Digital VRM Solution, PCIe 4.0 x16 Slot, Dual PCIe 4.0/3.0 M.2 Connectors, 802.11ac WIFI, Realtek GbE LAN, Smart Fan 6 with FAN STOP, RGB FUSION 2.0, Q-Flash Plus
- Supports AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series/ Ryzen™ 3000 and Ryzen™ 3000 G-Series Processors
- Dual Channel ECC/ Non-ECC Unbuffered DDR4, 4 DIMMs
- 6+2 Phases Pure Digital VRM Solution with Low RDS(on) MOSFETs
- Ultra Durable™ PCIe 4.0 Ready x16 Slot
- Dual Ultra-Fast NVMe PCIe 4.0/3.0 M.2 Connectors
- Onboard 802.11ac Wireless & BT 4.2 with WIFI Antenna
- High Quality Audio Capacitors and Audio Noise Guard for Ultimate Audio Quality
- Realtek GbE LAN with Bandwidth Management
- Rear HDMI, DVI, and DisplayPort Support
- RGB FUSION 2.0 Supports Addressable LED & RGB LED Strips
- Smart Fan 6 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
- Anti-Sulfur Resistors Design
This MB has several revisions, you can see the differences in the below
CPU
AMD Socket AM4, support for: AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series, Ryzen™ 3000 Series and Ryzen™ 3000 G-Series Processors
Socket AM4
(Please refer "CPU Support List" for more information.)
Memory
4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
Support for DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s memory modules
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
Onboard Graphics
PCB Rev. 1.7, 1.6, 1.5
Integrated Graphics Processor:
1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz
* The DVI-D port does not support D-Sub connection by adapter.
1 x DisplayPort, supporting a maximum resolution of 5120x2880@60 Hz
* Support for DisplayPort 1.4 version, HDCP 2.3, and HDR.
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version, HDCP 2.3, and HDR.
Support for up to 3 displays at the same time
Maximum shared memory of 16 GB
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
Integrated Graphics Processor:
1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz
* The DVI-D port does not support D-Sub connection by adapter.
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version, HDCP 2.3, and HDR.
Maximum shared memory of 16 GB
Audio
PCB Rev. 1.7
Realtek ALC1220-VB CODEC
* The back panel line out jack supports DSD audio.
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
PCB Rev. 1.6, 1.5, 1.4, 1.3, 1.2, 1.1, 1.0
Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
LAN
PCB Rev. 1.7, 1.3, 1.2, 1.1, 1.0
Realtek GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)
PCB Rev. 1.6, 1.5, 1.4
Realtek GbE LAN chip (1 Gbps/100 Mbps)
Wireless Communication module
PCB Rev. 1.7
AzureWave Wi-Fi AW-CB304NF (Realtek RTL8821CE)
- WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
- BLUETOOTH 4.2
- Support for 11ac wireless standard and up to 433 Gbps data rate
PCB Rev. 1.6
AzureWave Wi-Fi AW-CB375NF (Realtek RTL8822CE)
WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 4.2
Support for 11ac wireless standard and up to 433 Gbps data rate
PCB Rev. 1.5
AzureWave Wi-Fi AW-CB304NF (Realtek RTL8821CE)
WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 4.2
Support for 11ac wireless standard and up to 433 Gbps data rate
PCB Rev. 1.4
Realtek Wi-Fi RTL8821CE
WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 4.2
Support for 11ac wireless standard and up to 433 Gbps data rate
PCB Rev. 1.3, 1.2, 1.1, 1.0
Intel Wi-Fi AC 3168
WIFI 802.11a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 4.2
Support for 11ac wireless standard and up to 433 Mbps data rate
* Actual data rate may vary depending on environment and equipment.
Expansion Slots
PCB Rev. 1.7, 1.4, 1.3, 1.2, 1.1, 1.0
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
AMD Ryzen™ 5000 Series* and Ryzen™ 3000 Series Processors support PCIe 4.0 x16 mode
* Actual support may vary by AMD CPU's specification.
AMD Ryzen™ Ryzen™ 5000 G-Series and Ryzen™ 4000 G-Series Processors support PCIe 3.0 x16 mode
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset:
Supporting PCIe 3.0 x4 mode
1 x PCI Express x1 slot (PCIEX1), integrated in the Chipset:
Supporting PCIe 3.0 x1 mode
PCB Rev. 1.6, 1.5
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
AMD Ryzen™ 5000 Series*/3000 Series Processors support PCIe 4.0 x16 mode
* Actual support may vary by AMD CPU's specification.
AMD Ryzen™ 5000 G-Series/4000 G-Series Processors support PCIe 3.0 x16 mode
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
1 x PCI Express x1 slot (PCIEX1_1), integrated in the Chipset:
Supporting PCIe 3.0 x1 mode
1 x PCI Express x16 slot (PCIEX1_2), integrated in the Chipset:
Supporting PCIe 3.0 x1 mode
Storage Interface
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
AMD Ryzen™ 5000 Series and Ryzen™ 3000 Series Processors support SATA and PCIe 4.0 x4/x2 SSDs
AMD Ryzen™ 5000 G-Series/4000 G-Series/3000 G-Series Processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280 SSDs:
Supporting SATA and PCIe 3.0 x4/x2 SSDs
4 x SATA 6Gb/s connectors, integrated in the Chipset:
Support for RAID 0, RAID 1, and RAID 10
USB
CPU:
- 4 x USB 3.2 Gen 1 ports on the back panel
Chipset:
- 2 x USB 3.2 Gen 1 ports available through the internal USB header
- 6 x USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
Internal I/O Connectors
PCB Rev. 1.7
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
2 x addressable LED strip headers
2 x RGB LED strip headers
1 x CPU cooler LED strip/RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x serial port header
1 x Clear CMOS jumper
1 x Q-Flash Plus button
PCB Rev. 1.6, 1.5
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x Clear CMOS jumper
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
2 x system fan headers
2 x addressable LED strip headers
2 x RGB LED strip headers
1 x CPU cooler LED strip/RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x serial port header
1 x Clear CMOS jumper
1 x Q-Flash Plus button
*All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.
Back Panel Connectors
PCB Rev. 1.7, 1.6, 1.5
1 x PS/2 keyboard/mouse port
1 x DVI-D port
1 x DisplayPort
1 x HDMI port
2 x SMA antenna connectors
4 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks
PCB Rev. 1.4, 1.3, 1.2, 1.1, 1.0
1 x PS/2 keyboard/mouse port
1 x DVI-D port
2 x SMA antenna connectors
1 x HDMI port
4 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks
I/O Controller
iTE I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Overheating warning
Fan fail warning
Fan speed control
* Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for APP Center
* Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
- @BIOS
- EasyTune
- RGB Fusion
- Smart Backup
- System Information Viewer
Support for Q-Flash Plus
Support for Q-Flash
Support for Xpress Install
Bundled Software
Norton Internet Security (OEM version)
LAN bandwidth management software
Operating System
Support for Windows 11 64-bit
Support for Windows 10 64-bit
Form Factor
Micro ATX Form Factor; 24.4cm x 24.4cm
GIGABYTE B550M DS3H AC Chipset: AMD B550 Rozměrový formát: Micro ATX (244x244mm) Podpora pro procesory: AMD Ryzen™ 5000 Series/Ryzen™ 5000 G-Series/Ryzen™ 4000 G-Series a Ryzen™ 3000 Series Patice procesoru: AM4 Paměť: * 4x DIMM patice podporující až 128GB, DDR4 4733(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200/2933/2667/2400/2133 * dvoukanálová architektura paměti * podpora paměťových modulů ECC bez vyrovnávací paměti DIMM 1Rx8/2Rx8 * podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16 * podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU * 1x DVI-D * 1x DisplayPort 1.4 * 1x HDMI® 2.1 * maximální sdílená paměť 16GB Zvuková karta: kodek Realtek® ALC1220-VB (7.1 Surround Sound High Definition Audio CODEC) Ethernet: Realtek® GbE LAN WLAN + Bluetooth: WIFI 802.11a,b,g,n,ac + Bluetooth v4.2 Rozšiřující sloty: * 1x PCI Express x16 (PCIEX16) * 1x PCI Express x16 (PCIEX4) * 1x PCI Express x1 (PCIEX1) RAID řadič: podpora pro SATA RAID 0/1/10 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2 (M2A_CPU), M key, typ 2242/2260/2280/22110 SSD (podpora SATA a PCIe 3.0 x4/x2) * 1x M.2 (M2B_SB), M key, typ 2242/2260/2280 SSD (podpora SATA a PCIe 3.0 x2) * 4x port SATA 6Gb/s USB: Zadní USB (celkem 8 portů) * 4x USB 3.2 Gen 1 * 4x USB 2.0/1.1 Přední USB (celkem 4 porty) * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 1x USB 2.0 header - podpora dalších 2 portů USB 2.0 Porty na zadním panelu: * 1x PS/2 dělený pro klávesnici/myš * 1x DVI-D * 1x DisplayPort * 2x SMA anténní konektor * 1x HDMI * 4x USB 3.2 Gen 1 * 4x USB 2.0/1.1 * 1x RJ-45 * 3x audio jack Interní porty: Napájení * 1x 24-pin ATX hlavní napájecí konektor * 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením * 1x CPU fan header * 2x system fan headers * 1x CPU cooler LED strip/RGB LED strip header Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB 3.2 Gen 1 header * 1x USB 2.0/1.1 header Ostatní * 2x adresovatelný LED header * 2x RGB LED strip header * 1x front panel header * 1x front panel audio header * 1x Trusted Platform Module (TPM) header (2x 6pin, pouze pro modul GC-TPM2.0_S) * 1x serial port header * 1x Clear CMOS jumper * 1x tlačítko Q-Flash Plus BIOS: 1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B550M-DS3H-AC-rev-17#kf
GIGABYTE B550M DS3H AC
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů AMD Ryzen 3000/5000 a 4000/5000 G-série (patice AM4)
Čipová sada
AMD B550
Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 4733 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8
Podpora Extreme Memory Profile (XMP)
Dvoukanálová architektura paměti
Sloty
1x PCIe 4.0 x16 slot
CPU Ryzen 5000G/4000G podporuje PCIe 3.0
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x1 slot
Grafika
Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega
1x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Úložiště
AMD CPU
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim)
CPU Ryzen 5000G/4000G podporuje SATA a PCIe 3.0 x4/x2 režim
AMD B550 čipová sada
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x2 režim)
4x SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10
USB
AMD B550 čipová sada
2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
AMD CPU
4x USB 3.2 Gen1 (USB 3.0) port na zadním panelu
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
LAN
1x Realtek Gigabit LAN řadič
WLAN/ Bluetooth
Intel Wi-Fi AC 3168
Wi-Fi 802.11a/b/g/n/ac
Dual Band (2,4 GHz, 5 GHz)
Bluetooth 4.2
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
2x konektor systémového ventilátoru
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
1x konektor LED/ RGB LED pásku chladiče CPU
2x M.2 slot, M Key
4x SATA 6Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
1x USB 2.0 konektor (podporuje 2x USB 2.0 port)
1x 2x6-pin TPM konektor (pouze pro modul GC-TPM2.0_S)
1x konektor pro sériový port
1x propojka Clear CMOS
1x tlačítko Q-Flash Plus
Konektory na zadním panelu
1x PS/2 combo port klávesnice a myši
1x DVI-D
2x konektor Wi-Fi antény
1x HDMI
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x audio jack
Rozměry
24,4 x 24,4 cm
mATX formát
GIGABYTE B550M DS3H AC Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů AMD Ryzen 3000/5000 a 4000/5000 G-série (patice AM4) Čipová sada AMD B550 Paměť 4x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 4733 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora Extreme Memory Profile (XMP) Dvoukanálová architektura paměti Sloty 1x PCIe 4.0 x16 slot CPU Ryzen 5000G/4000G podporuje PCIe 3.0 1x PCIe 3.0 x16 slot (podporuje x4 režim) 1x PCIe 3.0 x1 slot Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega 1x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz Úložiště AMD CPU 1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim) CPU Ryzen 5000G/4000G podporuje SATA a PCIe 3.0 x4/x2 režim AMD B550 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x2 režim) 4x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10 USB AMD B550 čipová sada 2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) AMD CPU 4x USB 3.2 Gen1 (USB 3.0) port na zadním panelu Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio LAN 1x Realtek Gigabit LAN řadič WLAN/ Bluetooth Intel Wi-Fi AC 3168 Wi-Fi 802.11a/b/g/n/ac Dual Band (2,4 GHz, 5 GHz) Bluetooth 4.2 Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 2x konektor systémového ventilátoru 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 1x konektor LED/ RGB LED pásku chladiče CPU 2x M.2 slot, M Key 4x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x 2x6-pin TPM konektor (pouze pro modul GC-TPM2.0_S) 1x konektor pro sériový port 1x propojka Clear CMOS 1x tlačítko Q-Flash Plus Konektory na zadním panelu 1x PS/2 combo port klávesnice a myši 1x DVI-D 2x konektor Wi-Fi antény 1x HDMI 4x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x RJ-45 3x audio jack Rozměry 24,4 x 24,4 cm mATX formát
GIGABYTE B550M DS3H AC. Výrobce procesoru: AMD, Patice procesoru: Socket AM4, Kompatibilní procesory: 3rd Generation AMD Ryzen 5, AMD Ryzen 5 5th Gen, AMD Ryzen 7 5th Gen, AMD Ryzen 9 5th Gen. Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 128 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 10. Maximální rozlišení: 4096 x 2160 px. Konektor USB: USB Typ-A
GIGABYTE B550M DS3H AC Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů AMD Ryzen 3000/5000 a 4000/5000 G-série (patice AM4) Čipová sada AMD B550 Paměť 4x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 4733 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora Extreme Memory Profile (XMP) Dvoukanálová architektura paměti Sloty 1x PCIe 4.0 x16 slot CPU Ryzen 5000G/4000G podporuje PCIe 3.0 1x PCIe 3.0 x16 slot (podporuje x4 režim) 1x PCIe 3.0 x1 slot Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega 1x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz Úložiště AMD CPU 1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim) CPU Ryzen 5000G/4000G podporuje SATA a PCIe 3.0 x4/x2 režim AMD B550 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x2 režim) 4x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10 USB AMD B550 čipová sada 2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) AMD CPU 4x USB 3.2 Gen1 (USB 3.0) port na zadním panelu Audio Realtek Audio Codec 2/4/5.1/7.1kanálové High Definition Audio LAN 1x Realtek Gigabit LAN řadič WLAN/ Bluetooth Intel Wi-Fi AC 3168 Wi-Fi 802.11a/b/g/n/ac Dual Band (2,4 GHz, 5 GHz) Bluetooth 4.2 Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 1x konektor ventilátoru CPU 2x konektor systémového ventilátoru 2x konektor adresovatelného LED pásku 2x konektor RGB LED pásku 1x konektor LED/ RGB LED pásku chladiče CPU 2x M.2 slot, M Key 4x SATA 6Gb/s konektor 1x konektor předního panelu 1x audio konektor předního panelu 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x 2x6-pin TPM konektor (pouze pro modul GC-TPM2.0_S) 1x konektor pro sériový port 1x propojka Clear CMOS 1x tlačítko Q-Flash Plus Konektory na zadním panelu 1x PS/2 combo port klávesnice a myši 1x DVI-D 2x konektor Wi-Fi antény 1x HDMI 4x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x RJ-45 3x audio jack Rozměry 24,4 x 24,4 cm mATX formát
GIGABYTE B550M DS3H AC. Výrobce procesoru: AMD, Patice procesoru: Socket AM4, Kompatibilní procesory: 3rd Generation AMD Ryzen 5, AMD Ryzen 5 5th Gen, AMD Ryzen 7 5th Gen, AMD Ryzen 9 5th Gen. Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 128 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, SATA III, Podporované typy úložišť: HDD & SSD, Úrovně RAID: 0, 1, 10. Maximální rozlišení: 4096 x 2160 px. Konektor USB: USB Typ-A
Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění.
Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás.
Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
775 774 786
