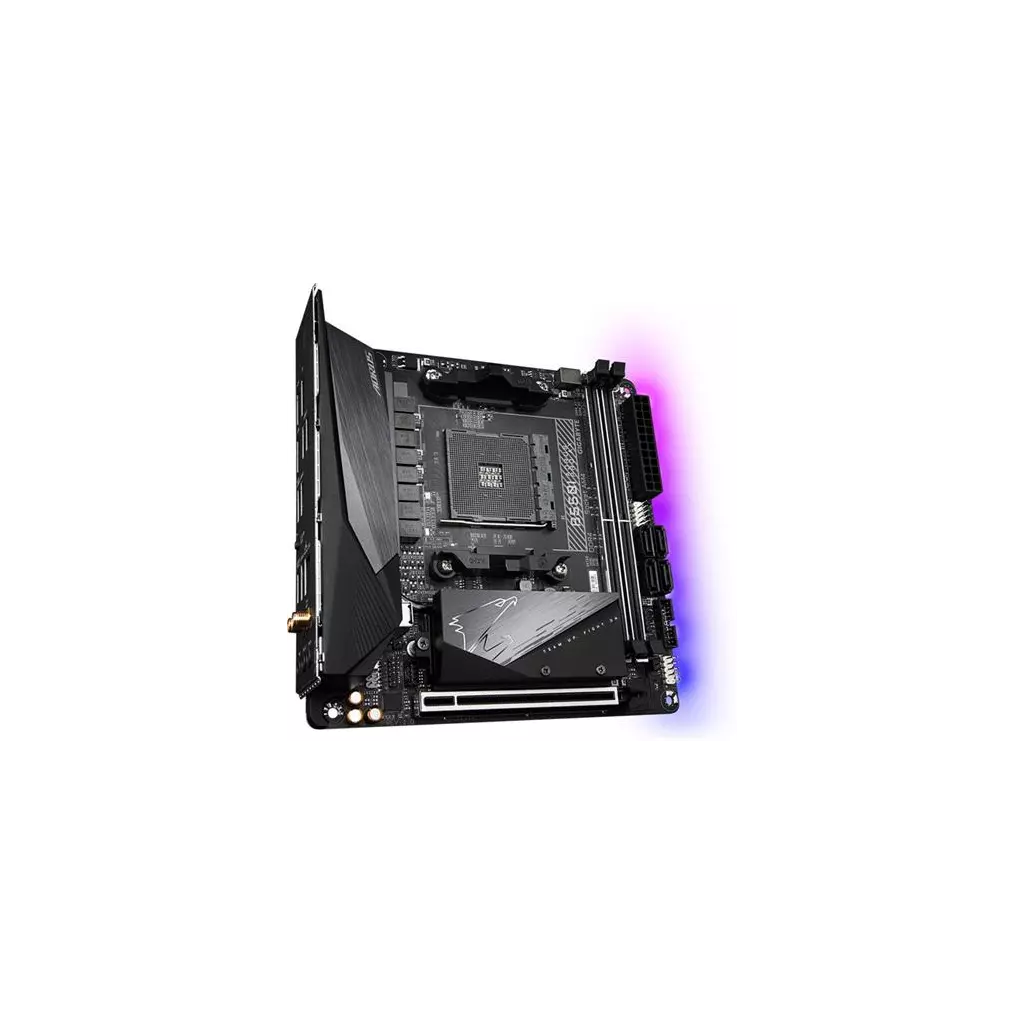

GIGABYTE B550I AORUS PRO AX/AM4/MITX

AMD B550 Mini-ITX AORUS Motherboard with Direct 8 Phases Digital VRM, Advanced Thermal Design with Extended VRM Heatsink, Thermal Baseplate, Dual PCIe 4.0/3.0 M.2 with Thermal Guard, Intel® WiFi 6 802.11ax, 2.5GbE LAN, RGB FUSION 2.0, Q-Flash Plus Supports AMD Ryzen™ 5000 Series/ 3rd Gen Ryzen™ and 3rd Gen Ryzen™ with Radeon™ Graphics Processors Dvoukanálové ECC/ Non-ECC Unbuffered DDR4, 2 DIMM sloty Direct 8 Phases Digital VRM Solution with 90A Smart Power Stage (SPS) Advanced Thermal Design with Extended & Multi-Layered Heatsink and Thermal Baseplate Slot Ultra Durable™ PCIe 4.0 Ready x16 Duální ultrarychlé NVMe PCIe 4.0/3.0 x4 M.2 s chladičem Thermal Guard Onboard Intel® WiFi 6 802.11ax 2T2R & BT5 with AORUS Antenna AMP-UP Audio with ALC1220-VB and Nichicon Audio Capacitors for Rear 120dB SNR Blazing Fast 2.5GbE LAN with Bandwidth Management USB 3.2 Gen2 Type-C™ & DisplayPort + Dual HDMI Support RGB FUSION 2.0 s podporou pásek s adresovatelnými LED a RGB LED Smart Fan 5 s několika teplotními senzory, hybridní headery pro ventilátory, funkcí FAN STOP a detekcí hluku. Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty Předinstalovaný IO Shield pro snadnou a rychlou instalaci. NEKOMPROMISNÍ DESIGN NAPÁJENÍ Aby plně podporovaly nejnovější procesory AMD Ryzen™ 3. generace, jsou základní desky B550 AORUS vybaveny dokonalým řešením napájení, které je skutečné přímé, digitální a vícefázové. Po nesčetných experimentech a testování GIGABYTE představuje bezkonkurenční základní desky B550 AORUS pro nadšence. BEZKONKURENČNÍ VÝKON GIGABYTE si uvědomuje, že se zákazníci nepřestanou hnát za vyšším výpočetním výkonem. Staráme se o to, aby jej naše produkty umožňovaly. Chráněné a optimalizované trasy k pamětem zvyšují výkon. Pro úsporu času a zvýšení efektivity je zapotřebí rychlejší čtení a zápis. Podporujeme množství úložných zařízení pro M.2 chráněných proti zahřívání pro zajištění neomezované rychlosti čtení a zápisu. Díky využití komponent připravených pro PCIe 4.0 je navíc upgrade základních desek s B550 snazší. Podpora pro DDR4 XMP až do 5300 MHz a výše* AORUS nabízí otestovanou a prověřenou platformu, která zajišťuje patřičnou kompatibilitu s profily až 5300 MHz a rychlejšími. Vše, co uživatelé potřebují k tomu, aby docílili odpovídající nárůst výkonu, je ujistit se, že jejich moduly podporují profily XMP a funkce XMP je na jejich základní desce AORUS aktivovaná a zapnutá. * Podpora profilů XMP závisí na konkrétním paměťovém modulu. Podpora pro 32 GB na modul Na základních deskách GIGABYTE B550 je při osazení 2 DIMMů na kanál maximální podporovaná kapacita pamětí 128 GB. Uživatelé, kterým paměť nikdy nestačí, si mohou užít vyšší propustnost pamětí v aplikacích náročných na paměť jako je rendering nebo editace videa. Dvojice NVMe M.2 PCIe SSD s podporou RAID 0 Uživatelům, kteří požadují vysokou kapacitu a hledají nejvyšší výkon, nabízejí základní desky B550 AORUS v oblasti zařízení pro NVMe nejlepší kompatibilitu v odvětví. Unikátní řešení AORUS lze nakonfigurovat do pole RAID a dosáhnout tím rekordního zrychlení až na 6560 MB/s při sekvenčním čtení, díky čemuž je AORUS jasnou volbou pro dokonalý počítač. POKROČILÉ ŘEŠENÍ CHLAZENÍ Výkon bez omezování je zajištěný pokročilým chlazením, jehož součástí je chladič Fins-Array, heatpipe s přímým kontaktem a chladiče Thermal Guards. Základní desky B550 AORUS udržují chladné MOSFETy a SSD pro M.2 dokonce i při plné zátěži. Nabízejí tak nižší teploty nadšencům, overclockerům i profesionálním hráčům. Smart Fan 5 S nástrojem Smart Fan 5 si mohou být uživatelé jisti, že si jejich herní počítač vždy zachová svůj vysoký výkon a zůstane přitom dostatečně chlazený. Smart Fan 5 uživatelům umožňuje výměnu jejich konektorů pro ventilátory pro zohlednění rozdílného vlivu teplotních senzorů na různých místech základní desky. A nejen to, se Smart Fan 5 mají k dispozici více hybridních konektorů pro ventilátory, které podporují jak regulaci pomocí napětí, tak PWM, aby si základní deska lépe rozuměla s vodním chlazením. 3 headery pro ventilátory 5 teplotních senzorů Všechny headery aktualizovány pro podporu hybridních ventilátorů Interoperabilní ventilátory a senzory Všechny konektory pro ventilátory jsou hybridní Intuitivní uživatelské rozhraní pro ovládání ventilátorů Hybridní konektory pro ventilátory Získejte úplnou kontrolu nad vaší soustavou vodního chlazení! Smart Fan 5 získává aktuální informace o průtoku a teplotě vody z hybridních konektorů ventilátorů, díky čemuž budete mít absolutní kontrolu nad svým počítačem. Všechny hybridní headery dokážou automaticky detekovat typ chladicího zařízení, zda jde o ventilátor, nebo čerpadlo s jiným režimem PWM nebo napětím. FAN STOP Dosáhněte absolutního ztišení ventilátoru. Díky funkci Fan Stop můžete u jakéhokoli ventilátoru nastavit, že se zcela zastaví, když teploty klesnou pod stanovenou hranici, a to na základě údajů přečtených z příslušného senzoru – to vše lze přizpůsobit podle vašeho přání. KONEKTIVITA NOVÉ GENERACE Špičkový produkt musí být připravený na budoucnost tak, aby váš systém nezastaral ani vedle nejnovějších technologií. Základní desky AORUS B550 nabízejí síťové prvky a úložiště poslední generace, abyste udrželi krok. Integrovaná 2.5GbE LAN S využitím 2.5G LAN získáte připojení na síť 2,5 GbE s minimálně dvojnásobnou rychlostí proti běžně používanému 1GbE. Perfektně se hodí pro hráče a streamery a nabízí ultimátní a hladký běh online. Je zpětně kompatibilní s Multi-Gig (10/100/1000/2500Mbps) ethernetem s RJ-45. Představení nového Intel® WiFi 6 802.11ax + BT 5 modulu Řešení Intel Wireless podporuje standard 802.11ax, umožňuje gigabitové bezdrátové přenosy, poskytuje plynulé streamování videa, lepší zážitky z hry, méně přerušených připojení a rychlost až 2,4 Gb/s *. Bluetooth 5 navíc nabízí 4× větší dosah než BT 4.2 a rychlejší přenosy. ALC1220-VB pro podmanivé herní ViBrace HD audio kodek ALC1220 s odstupem s/š 120 dB(A) díky chytrému sluchátkovému zesilovači automaticky detekuje impedanci vašich sluchátek či headsetu, čímž zabraňuje problémům, jako je zkreslení či nízká hlasitost. Díky novému audiokodeku řady VB můžete věrně přenášet svůj hlad do celého světa prostřednictvím mikrofonu zapojeného dopředu/dozadu s odstupném s/š až 110/114dB(A). Vícezónové osvětlení Nyní nabízí více přizpůsobení LED než kdy jindy, uživatelé mohou skutečně přizpůsobit svůj počítač tak, aby reprezentoval jejich životní styl. S plnou podporou RGB a přepracovanou aplikací RGB Fusion 2.0 má uživatel úplnou kontrolu nad LED diodami, které obklopují základní desku. Vyztužení Ultra Durable™ PCIe Inovativní krytí v podobě jednoho kusu nerezové oceli od GIGABYTE významně zpevňuje PCIe konektory, aby měly mimořádnou pevnost potřebnou pro udržení těžkých grafických karet.

AMD B550 Mini-ITX AORUS Motherboard with Direct 8 Phases Digital VRM, Advanced Thermal Design with Extended VRM Heatsink, Thermal Baseplate, Dual PCIe 4.0/3.0 M.2 with Thermal Guard, Intel® WiFi 6 802.11ax, 2.5GbE LAN, RGB FUSION 2.0, Q-Flash Plus Supports AMD Ryzen™ 5000 Series/ 3rd Gen Ryzen™ and 3rd Gen Ryzen™ with Radeon™ Graphics Processors Dvoukanálové ECC/ Non-ECC Unbuffered DDR4, 2 DIMM sloty Direct 8 Phases Digital VRM Solution with 90A Smart Power Stage (SPS) Advanced Thermal Design with Extended & Multi-Layered Heatsink and Thermal Baseplate Slot Ultra Durable™ PCIe 4.0 Ready x16 Duální ultrarychlé NVMe PCIe 4.0/3.0 x4 M.2 s chladičem Thermal Guard Onboard Intel® WiFi 6 802.11ax 2T2R & BT5 with AORUS Antenna AMP-UP Audio with ALC1220-VB and Nichicon Audio Capacitors for Rear 120dB SNR Blazing Fast 2.5GbE LAN with Bandwidth Management USB 3.2 Gen2 Type-C™ & DisplayPort + Dual HDMI Support RGB FUSION 2.0 s podporou pásek s adresovatelnými LED a RGB LED Smart Fan 5 s několika teplotními senzory, hybridní headery pro ventilátory, funkcí FAN STOP a detekcí hluku. Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty Předinstalovaný IO Shield pro snadnou a rychlou instalaci. NEKOMPROMISNÍ DESIGN NAPÁJENÍ Aby plně podporovaly nejnovější procesory AMD Ryzen™ 3. generace, jsou základní desky B550 AORUS vybaveny dokonalým řešením napájení, které je skutečné přímé, digitální a vícefázové. Po nesčetných experimentech a testování GIGABYTE představuje bezkonkurenční základní desky B550 AORUS pro nadšence. BEZKONKURENČNÍ VÝKON GIGABYTE si uvědomuje, že se zákazníci nepřestanou hnát za vyšším výpočetním výkonem. Staráme se o to, aby jej naše produkty umožňovaly. Chráněné a optimalizované trasy k pamětem zvyšují výkon. Pro úsporu času a zvýšení efektivity je zapotřebí rychlejší čtení a zápis. Podporujeme množství úložných zařízení pro M.2 chráněných proti zahřívání pro zajištění neomezované rychlosti čtení a zápisu. Díky využití komponent připravených pro PCIe 4.0 je navíc upgrade základních desek s B550 snazší. Podpora pro DDR4 XMP až do 5300 MHz a výše* AORUS nabízí otestovanou a prověřenou platformu, která zajišťuje patřičnou kompatibilitu s profily až 5300 MHz a rychlejšími. Vše, co uživatelé potřebují k tomu, aby docílili odpovídající nárůst výkonu, je ujistit se, že jejich moduly podporují profily XMP a funkce XMP je na jejich základní desce AORUS aktivovaná a zapnutá. * Podpora profilů XMP závisí na konkrétním paměťovém modulu. Podpora pro 32 GB na modul Na základních deskách GIGABYTE B550 je při osazení 2 DIMMů na kanál maximální podporovaná kapacita pamětí 128 GB. Uživatelé, kterým paměť nikdy nestačí, si mohou užít vyšší propustnost pamětí v aplikacích náročných na paměť jako je rendering nebo editace videa. Dvojice NVMe M.2 PCIe SSD s podporou RAID 0 Uživatelům, kteří požadují vysokou kapacitu a hledají nejvyšší výkon, nabízejí základní desky B550 AORUS v oblasti zařízení pro NVMe nejlepší kompatibilitu v odvětví. Unikátní řešení AORUS lze nakonfigurovat do pole RAID a dosáhnout tím rekordního zrychlení až na 6560 MB/s při sekvenčním čtení, díky čemuž je AORUS jasnou volbou pro dokonalý počítač. POKROČILÉ ŘEŠENÍ CHLAZENÍ Výkon bez omezování je zajištěný pokročilým chlazením, jehož součástí je chladič Fins-Array, heatpipe s přímým kontaktem a chladiče Thermal Guards. Základní desky B550 AORUS udržují chladné MOSFETy a SSD pro M.2 dokonce i při plné zátěži. Nabízejí tak nižší teploty nadšencům, overclockerům i profesionálním hráčům. Smart Fan 5 S nástrojem Smart Fan 5 si mohou být uživatelé jisti, že si jejich herní počítač vždy zachová svůj vysoký výkon a zůstane přitom dostatečně chlazený. Smart Fan 5 uživatelům umožňuje výměnu jejich konektorů pro ventilátory pro zohlednění rozdílného vlivu teplotních senzorů na různých místech základní desky. A nejen to, se Smart Fan 5 mají k dispozici více hybridních konektorů pro ventilátory, které podporují jak regulaci pomocí napětí, tak PWM, aby si základní deska lépe rozuměla s vodním chlazením. 3 headery pro ventilátory 5 teplotních senzorů Všechny headery aktualizovány pro podporu hybridních ventilátorů Interoperabilní ventilátory a senzory Všechny konektory pro ventilátory jsou hybridní Intuitivní uživatelské rozhraní pro ovládání ventilátorů Hybridní konektory pro ventilátory Získejte úplnou kontrolu nad vaší soustavou vodního chlazení! Smart Fan 5 získává aktuální informace o průtoku a teplotě vody z hybridních konektorů ventilátorů, díky čemuž budete mít absolutní kontrolu nad svým počítačem. Všechny hybridní headery dokážou automaticky detekovat typ chladicího zařízení, zda jde o ventilátor, nebo čerpadlo s jiným režimem PWM nebo napětím. FAN STOP Dosáhněte absolutního ztišení ventilátoru. Díky funkci Fan Stop můžete u jakéhokoli ventilátoru nastavit, že se zcela zastaví, když teploty klesnou pod stanovenou hranici, a to na základě údajů přečtených z příslušného senzoru – to vše lze přizpůsobit podle vašeho přání. KONEKTIVITA NOVÉ GENERACE Špičkový produkt musí být připravený na budoucnost tak, aby váš systém nezastaral ani vedle nejnovějších technologií. Základní desky AORUS B550 nabízejí síťové prvky a úložiště poslední generace, abyste udrželi krok. Integrovaná 2.5GbE LAN S využitím 2.5G LAN získáte připojení na síť 2,5 GbE s minimálně dvojnásobnou rychlostí proti běžně používanému 1GbE. Perfektně se hodí pro hráče a streamery a nabízí ultimátní a hladký běh online. Je zpětně kompatibilní s Multi-Gig (10/100/1000/2500Mbps) ethernetem s RJ-45. Představení nového Intel® WiFi 6 802.11ax + BT 5 modulu Řešení Intel Wireless podporuje standard 802.11ax, umožňuje gigabitové bezdrátové přenosy, poskytuje plynulé streamování videa, lepší zážitky z hry, méně přerušených připojení a rychlost až 2,4 Gb/s *. Bluetooth 5 navíc nabízí 4× větší dosah než BT 4.2 a rychlejší přenosy. ALC1220-VB pro podmanivé herní ViBrace HD audio kodek ALC1220 s odstupem s/š 120 dB(A) díky chytrému sluchátkovému zesilovači automaticky detekuje impedanci vašich sluchátek či headsetu, čímž zabraňuje problémům, jako je zkreslení či nízká hlasitost. Díky novému audiokodeku řady VB můžete věrně přenášet svůj hlad do celého světa prostřednictvím mikrofonu zapojeného dopředu/dozadu s odstupném s/š až 110/114dB(A). Vícezónové osvětlení Nyní nabízí více přizpůsobení LED než kdy jindy, uživatelé mohou skutečně přizpůsobit svůj počítač tak, aby reprezentoval jejich životní styl. S plnou podporou RGB a přepracovanou aplikací RGB Fusion 2.0 má uživatel úplnou kontrolu nad LED diodami, které obklopují základní desku. Vyztužení Ultra Durable™ PCIe Inovativní krytí v podobě jednoho kusu nerezové oceli od GIGABYTE významně zpevňuje PCIe konektory, aby měly mimořádnou pevnost potřebnou pro udržení těžkých grafických karet.

Chipset: AMD B550 Rozměrový formát: Formát Mini-ITX (170 mm x 170 mm) Podpora pro procesory: procesory AMD Ryzen™ 3. generace/ procesory AMD Ryzen™ nové generace s integrovaným grafickým adaptérem Radeon™ Patice procesoru: AM4 Pozice na paměti: 2x DDR4 DIMM Podpora pro paměti: *3. generace procesorů AMD Ryzen™: Support for DDR4 4866(O.C.)/4600(O.C.)/4400(O.C.)/4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133 MHz memory modules Max.velikost operační paměti: 64 GB Podpora pro paměti typu: DDR4 *Dvoukanálová architektura paměti *Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 *Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 *Podpora paměťových modulů s XMP profilem (Extreme Memory Profile) Grafické výstupy: Integrováno v procesorech AMD Ryzen™ nové generace s grafickým adaptérem Radeon™ *1x DisplayPort s podporou maximálního rozlišení 5120 x 2880 @ 60 Hz *2x HDMI ports, supporting a maximum resolution of 4096x2160@60 Hz Zvuková karta: *Kodek Realtek® ALC1220-VB Síťová karta: *Realtek® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) *Intel® Wi-Fi 6 AX200 *Bluetooth 5 Rozšiřující sloty: *1x slot PCI Express x16 (PCIEX16) RAID řadič: 0, 1, 10 SATA: *4x konektor SATA 6 Gb/s M.2: *1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2260/2280 SSDs *1x M.2 connector (M2B_SB) on the back of the motherboard, integrated in the Chipset, supporting Socket 3, M key, type 2260/2280 SSDs USB: *zadní USB porty ( celkem 6 ) *1x port USB 3.2 Gen 2 Type-C™ *1x port USB 3.2 Gen 2 Type-A (červený) *4x port USB 3.2 Gen 1 *přední USB porty ( celkem 4 ) *2x port USB 3.2 Gen 1 *2x port USB 2.0/1.1 Interní porty: *1x 24pinový ATX hlavní napájecí konektor *1x 8pinový ATX 12V napájecí konektor *1x konektor pro ventilátor na chladiči procesoru *2x konektor pro systémový ventilátor *1x konektor pro připojení pásky s adresovatelnými LED *1x konektor pro pásky s RGB LED *4x konektor SATA 6Gb/s *2x konektor M.2 Socket 3 *1x konektor pro tlačítka a LED na předním panelu *1x konektor pro audio na předním panelu *1x header pro reproduktor *1x interní konektor USB 3.2 Gen 1 *1x interní USB 2.0/1.1 konektor *1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S) *1x propojka Clear CMOS Externí porty: *1x DisplayPort *2x port HDMI *1x port USB 3.2 Gen 2 Type-A (červený) *4x port USB 3.2 Gen 1 *1x port USB Type-C™ s podporou USB 3.2 Gen 2 *1x tlačítko Q-Flash Plus *1x port RJ-45 *2x anténní konektor SMA (2T2R) *3x audio jack BIOS: 1x 256Mbit flash Stránka výrobce: http://www.gigabyte.cz/products/page/mb/B550I-AORUS-PRO-AX-rev-10

GIGABYTE B550I AORUS PRO AX

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4)

Čipová sada AMD B550

Paměť 2 x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora Extreme Memory Profile (XMP)

Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega. 1 x DsiplayPort port, podporující max. rozlišení 5120 x 2880 při 60 Hz 2 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz

Sloty 1 x PCIe 3.0 x16 slot CPU Ryzen 3. gen. podporuje PCIe 4.0

Úložiště AMD CPU 1 x M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x4/x2 režim) CPU Ryzen 3. gen podporuje SATA a PCIe 4.0 x4/x2 režim AMD B550 čipová sada 1 x M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x4/x2 režim) 4 x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10

USB AMD B550 čipová sada 1 x USB 3.2 Gen2 typ C port na zadním panelu 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu 2 x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 2 x USB 2.0 port dostupný přes interní USB konektor AMD CPU 4 x USB 3.2 Gen1 (USB 3.0) port na zadním panelu

Audio Realtek ALC1220-VB Codec 2/4/5.1/7.1kanálové High Definition Audio

LAN 1 x Realtek 2,5Gigabit LAN řadič

WLAN/ Bluetooth Intel AX200 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.0

Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 2 x M.2 slot, M Key 4 x SATA 6Gb/s konektor 1 x konektor ventilátoru CPU 2 x konektor systémového ventilátoru 1 x konektor adresovatelného LED pásku 1 x konektor RGB LED pásku 1 x konektor předního panelu 1 x audio konektor předního panelu 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 1 x USB 2.0 konektor (podporuje 2 x USB 2.0 port) 1 x TPM konektor 1 x propojka Clear CMOS 1 x konektor pro reproduktor

Porty na zadním panelu 2 x konektor Wi-Fi antény 1 x DisplayPort 2 x HDMI 1 x USB 3.2 Gen2 typ C 1 x USB 3.2 Gen2 (USB 3.1 Gen2) 4 x USB 3.2 Gen1 (USB 3.0) 1 x RJ-45 1 x tlačítko Q-Flash Plus 3 x audio jack

Rozměry 17 x 17 cm Mini ITX formát

Parametr	Hodnota
Socket (patice)	Socket AM4
Formát	Mini-ITX
Integrovaná grafická karta	Ano
Chipset	AMD
Technologie paměti RAM	DDR4
PCI express 16x	1
Integrovaná LAN karta	1
Podpora RAID	1
Podpora RAID	10
Rozhraní	HDMI
Rozhraní	USB 2.0
Rozhraní	USB 3.2
Rozhraní	3.5mm Jack
Rozhraní	LAN
Rozhraní	USB Type-C
Další rozhraní	DP port
Další rozhraní	M.2
Další rozhraní	WiFi

Specifikace:

B550I AORUS PRO AX (rev. 1.0)

AMD B550 Mini-ITX AORUS Motherboard with Direct 8 Phases Digital VRM, Advanced Thermal Design with Extended VRM Heatsink, Thermal Baseplate, Dual PCIe 4.0/3.0 M.2 with Thermal Guard, Intel WiFi 6 802.11ax, 2.5GbE LAN, RGB FUSION 2.0, Q-Flash Plus

• Supports 3rd Gen AMD Ryzen™ Processors
• Dual Channel ECC/ Non-ECC Unbuffered DDR4, 2 DIMMs
• Direct 8 Phases Digital VRM Solution with 90A Smart Power Stage (SPS)
• Advanced Thermal Design with Extended & Multi-Layered Heatsink and Thermal Baseplate
• Ultra Durable™ PCIe 4.0 Ready x16 Slot
• Dual Ultra-Fast NVMe PCIe 4.0/3.0 x4 M.2 with Thermal Guard
• Onboard Intel WiFi 6 802.11ax 2T2R & BT5 with AORUS Antenna
• AMP-UP Audio with ALC1220-VB and Nichicon Audio Capacitors for Rear 120dB SNR
• Blazing Fast 2.5GbE LAN with Bandwidth Management
• USB 3.2 Gen2 Type-C™ & DisplayPort + Dual HDMI Support
• RGB FUSION 2.0 with Multi-Zone Addressable LED Light Show Design, Support Addressable LED & RGB LED Strips
• Smart Fan 5 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP and Noise Detection
• Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
• Pre-installed IO Shield for Easy and Quick Installation

TECHNICAL SPECIFICATIONS

CPU	AMD Socket AM4, support for: 3rd Generation AMD Ryzen™ processors/ New Generation AMD Ryzen™ with Radeon™ Graphics processors (Please refer "CPU Support List" for more information.)
Chipset	AMD B550
Memory	2 x DDR4 DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory 3rd Gen AMD Ryzen™ Processors: Support for DDR4 4866(O.C.)/4600(O.C.)/4400(O.C.)/4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133 MHz memory modules New Generation AMD Ryzen™ with Radeon™ Graphics processors: Support for DDR4 5300(O.C.)/5200(O.C.)/5000(O.C.)/4866(O.C.)/4600(O.C.)/4400(O.C.)/4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133 MHz memory modules Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.)
Audio	Realtek ALC1220-VB codec * The back panel line out jack supports DSD audio. High Definition Audio 2/4/5.1/7.1-channel * To configure 7.1-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver.
LAN	Realtek 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)
Wireless Communication module	Intel Wi-Fi 6 AX200 WIFI a, b, g, n, ac with wave 2 features, ax, supporting 2.4/5 GHz Dual-Band BLUETOOTH 5 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate * Actual data rate may vary depending on environment and equipment.
Expansion Slots	1 x PCI Express x16 slot (PCIEX16), integrated in the CPU: 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x16 mode New Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x16 mode
Onboard Graphics	Integrated in the New Generation AMD Ryzen™ with Radeon™ Graphics processors: 1 x DisplayPort, supporting a maximum resolution of 5120x2880@60 Hz * Support for DisplayPort 1.4 version, HDCP 2.3, and HDR. 2 x HDMI ports, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version, HDCP 2.3, and HDR. Support for up to 3 displays at the same time Maximum shared memory of 16 GB
Storage Interface	1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2260/2280 SSDs: - 3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs - New Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs 1 x M.2 connector (M2B_SB) on the back of the motherboard, integrated in the Chipset, supporting Socket 3, M key, type 2260/2280 SSDs: - Supporting SATA and PCIe 4.0 x4/x2 SSDs 4 x SATA 6Gb/s connectors, integrated in the Chipset: - Support for RAID 0, RAID 1, and RAID 10
USB	CPU: 4 x USB 3.2 Gen 1 ports on the back panel Chipset: 1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel 2 x USB 3.2 Gen 1 ports available through the internal USB header 2 x USB 2.0/1.1 ports available through the internal USB header
Internal I/O Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 2 x system fan headers 1 x addressable LED strip header 1 x RGB LED strip header 4 x SATA 6Gb/s connectors 2 x M.2 Socket 3 connectors 1 x front panel header 1 x front panel audio header 1 x speaker header 1 x USB 3.2 Gen 1 header 1 x USB 2.0/1.1 header 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) 1 x Clear CMOS jumper
Back Panel Connectors	1 x DisplayPort 2 x HDMI ports 1 x USB 3.2 Gen 2 Type-A port (red) 4 x USB 3.2 Gen 1 ports 1 x USB Type-C™ port, with USB 3.2 Gen 2 support 1 x Q-Flash Plus button 1 x RJ-45 port 2 x SMA antenna connectors (2T2R) 3 x audio jacks
I/O Controller	iTE I/O Controller Chip
H/W Monitoring	Voltage detection Temperature detection Fan speed detection Overheating warning Fan fail warning Fan speed control * Whether the fan speed control function is supported will depend on the cooler you install.
BIOS	1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install
Bundled Software	Norton Internet Security (OEM version) XSplit Gamecaster + Broadcaster (12 months license) Realtek 8125 Gaming LAN Bandwidth Control Utility
Operating System	Support for Windows 10 64-bit
Form Factor	Mini-ITX Form Factor; 17.0cm x 17.0cm
Remark	Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website. Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website.
