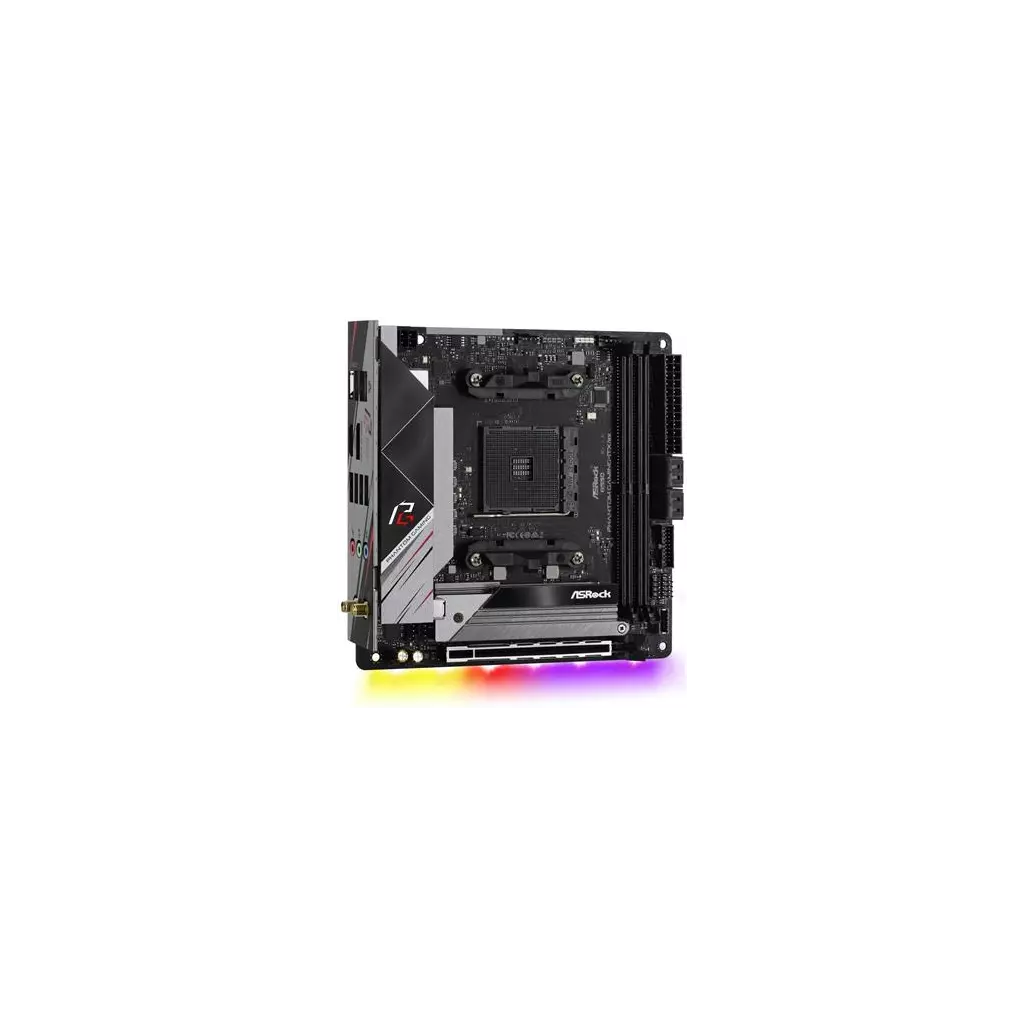

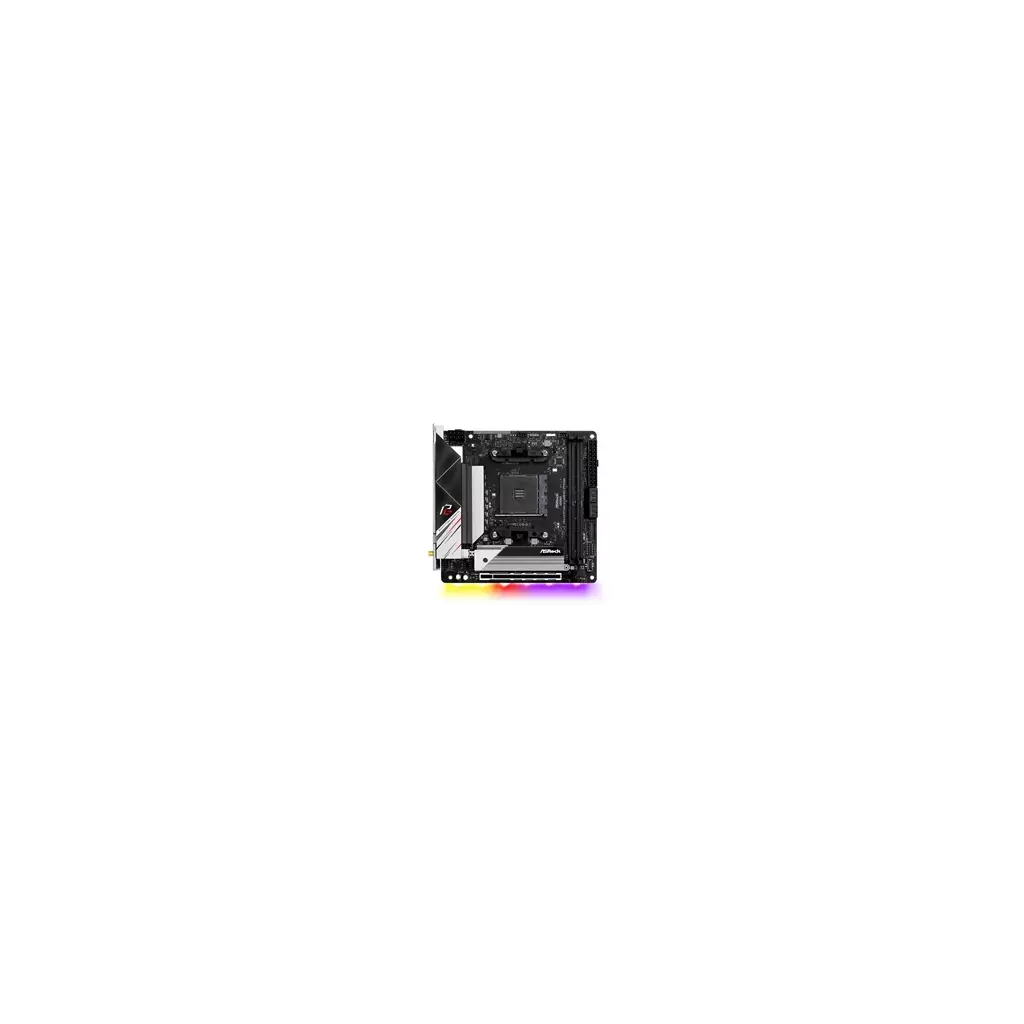

ASRock B550 Phantom Gaming-ITX/ax / AMD B550 / AM4 / 2x DDR4 DIMM / HDMI / DP / 2x M.2 / USB-C / WiFi / Mini-ITX
Popis produktu:
B550 Phantom Gaming-ITX/ax
- Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™
- 8 výkonových fáz, Digi Power, 90A Dr.MOS
- Podpora DDR4 5400+ (OC)
- 1 PCIe 4.0 x16
- Možnosti grafického výstupu: HDMI, DisplayPort
- 7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Nahimic Audio
- 4 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 Ultra M.2 (PCIe Gen3 x4 a SATA3)
- 3 USB 3.2 Gen2 (zadný typ A+C, predný typ C), 6 USB 3.2 Gen1 (2 predné, 4 zadné)
- Intel 2.5G LAN, Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.1
TECHNICKÉ ŠPECIFIKÁCIE
| Herné brnenie |
Napájanie - Napájacie konektory Hi-Density (24 pinov a 8 pinov) Pamäť - 15µ zlatý kontakt v slotoch DIMM Karta VGA - 15µ zlatý kontakt v slote VGA PCIe (PCIE1) Internet - Intel 2.5G LAN Audio - Nahimic Audio |
| Jedinečná funkcia | ASRock USB 3.2 Gen2 - ASRock Predný panel USB 3.2 Gen2 Type-C Header (10 Gbps) - ASRock USB 3.2 port typu A Gen2 (10 Gb/s) - ASRock USB 3.2 porty typu C Gen2 (10 Gb/s) ASRock Super Alloy - Premium 90A Power Choke - 90A Dr.MOS - Prémiová tlmivka z pamäťovej zliatiny (znižuje 70 % straty jadra v porovnaní s tlmivkou zo železného prášku) - Nichicon 12K Black Caps (100 % vysokokvalitné vodivé polymérové kondenzátory japonskej výroby) - I/O Armor - Matná čierna PCB - PCB zo sklenenej tkaniny s vysokou hustotou - 8 vrstvová PCB - 2oz medená PCB Intel 2.5G LAN Intel 802.11ax WiFi ASRock Steel Slot Gen4 ASRock Full Coverage M.2 Chladič ASRock Hyper M.2 (PCIe Gen4x4) ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN) ASRock Live Update & APP Shop |
| CPU |
- Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™* - dizajn Digi Power - dizajn 8 napájacích fáz *Nie je kompatibilný s procesormi AMD Ryzen™ 5 3400G a Ryzen™ 3 3200G. |
| Čipová súprava | - AMD B550 |
| Pamäť | - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 5100+(OC) / 5000(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Next Generation Ryzen series APUs support DDR4 5400+(OC) / 5300(OC) / 5200(OC) / 5100(OC) / 5000(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory - Max. kapacita systémovej pamäte: 64 GB** - podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP) - 15µ zlatý kontakt v slotoch DIMM |
| Grafika |
- Integrovaná grafika AMD Radeon Vega v APU radu Ryzen* - DirectX 12, Pixel Shader 5.0 - Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.** - Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja - Podporuje HDMI 2.1 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz - Podporuje DisplayPort 1.4 s max. rozlíšenie až do 5K (5120x2880)@120Hz - podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.1 port (vyžaduje sa kompatibilný monitor HDMI) - Podporuje HDR (vysoký dynamický rozsah) s rozhraním HDMI 2.1 - Podporuje HDCP 2.3 s HDMI 2.1 a DisplayPort 1.4 porty - Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 2.1 a DisplayPort 1.4 porty - podporuje Microsoft PlayReady *Skutočná podpora sa môže líšiť podľa CPu **Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte. |
| Sloty |
Procesory radu AMD Ryzen (Matisse) - 1 x slot PCI Express x16 (PCIE1: režim Gen4x16)* APU radu AMD Ryzen - 1 x slot PCI Express x16 (PCIE1: režim Gen3x16)* - 1 x vertikálny M.2 Zásuvka (kľúč E) s pribalenou WiFi-802.modul 11ax (na zadnom I/O) - 15µ zlatý kontakt v slote VGA PCIe (PCIE1) *Podpora diskov NVMe SSD ako štartovacích diskov |
| Úložisko |
- 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug - 1 x Hyper M.2 Zásuvka (M2_1), podporuje kľúč M typu 2280 M.2 moduly PCI Express do Gen4x4 (64 Gb/s) (s Matisse) alebo Gen3x4 (32 Gb/s)* - 1 x Ultra M.2 Zásuvka, podporuje kľúč M typu 2280 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)* *Podporuje NVMe SSD ako štartovacie disky Podporuje ASRock U.2 Súprava (M2_1) |
| LAN | - 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - GigaLAN Intel I225V - Podporuje Wake-On-LAN - Podporuje ochranu pred bleskom/ESD - Podporuje energeticky efektívny Ethernet 802.3az - Podporuje PXE |
| Bezdrôtová sieť LAN |
- Intel 802.11ax WiFi modul - Podporuje IEEE 802.11a/b/g/n/ax - Podporuje dve pásma (2.4/5 GHz) - Podporuje WiFi6 802.11ax (2.4Gbps) - 2 antény podporujúce technológiu diverzity 2 (vysielanie) x 2 (príjem) - Podporuje Bluetooth 5.1 + Vysokorýchlostná trieda II - Podporuje MU-MIMO |
| Konektor |
- 1 x RGB LED Header* - 1 x adresovateľný LED Header * Podporuje celkovo až 5V/3A, 15W LED pásik - 1 x CPU Fan Connector (4-pin) * CPU Fan Connector podporuje CPU ventilátor s maximálnym výkonom 1A (12W). - 1 x konektor ventilátora CPU/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora) - 1 x konektor ventilátora podvozku/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora) * Ventilátor podvozku/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W). * CPU_FAN2/WP a CHA_FAN1/WP dokážu automaticky zistiť, či sa používa 3- alebo 4-kolíkový ventilátor. - 1 x 24-pinový napájací konektor ATX (napájací konektor Hi-Density) - 1 x 8-pinový napájací konektor 12V (napájací konektor Hi-Density) - 1 x audio konektor na prednom paneli (15µ zlatý audio konektor) - 1 x USB 2.0 Header (Podporuje 2 USB 2.0) (Podporuje ochranu proti ESD) - 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 Gen1) (Podporuje ochranu proti ESD) - 1 x USB 3. typu C na prednom paneli.2 Gen2 Header (podporuje ESD ochranu) *Podporuje celkovo až 12 V/3 A, 36 W LED pásik |
| Audio | - 7.1 CH HD Audio s ochranou obsahu (Realtek ALC1220 Audio Codec) - Prémiová podpora Blu-ray Audio - Podporuje prepäťovú ochranu - 120dB SNR DAC s diferenciálnym zosilňovačom - Pure Power-In - Technológia Direct Drive - Izolované tienenie PCB - Snímanie impedancie na zadnom výstupnom porte - Jednotlivé vrstvy PCB pre R/L audio kanál - 15µ zlatý audio konektor - Nahimic Audio |
| Vstupy/výstupy na zadnom paneli | - 2 x porty antény - 1 x port HDMI - 1 x DisplayPort 1.4 - 1 x USB 3.2 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu) - 1 x USB 3.2 Gen2 port typu C (10 Gb/s) (podporuje ochranu proti ESD) - 4 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD) - 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED) - HD audio konektory: Line in / Predný reproduktor / Mikrofón |
| Softvér a UEFI |
Softvér - ASRock Motherboard Utility (Phantom Gaming Tuning) - ASRock Polychrome SYNC - ASRock Key Master - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop. |
| Podpora CD | - Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome |
| BIOS | - 256Mb AMI UEFI Legal BIOS s podporou GUI - Podporuje "Plug and Play" - ACPI 5.1 dodržiavanie udalostí prebudenia - Podporuje jumperfree - SMBIOS 2.3 podpora - CPU, CPU VDDCR_SOC, DRAM, VPPM, Chipset 1.05V, 2.50V, +1.8V, VDDP Viacnásobné nastavenie napätia |
| príslušenstvo | - Stručná inštalačná príručka, CD s podporou - 2 x dátové káble SATA - 1 x ASRock WiFi 2.4/5 GHz anténa - 1 x skrutka pre M.2 zásuvky |
| monitor hardvéru | - Snímanie teploty: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Tichý ventilátor (automatické nastavenie otáčok ventilátorov šasi podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Riadenie viacerých otáčok ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore |
| Operačný systém | - Microsoft Windows 10 64-bit |
| Faktor formy | - Formát Mini-ITX: 6.7 palcov x 6.7-in, 17.0 cm x 17.0 cm - 8 vrstiev PCB - 2oz medené PCB |
| Certifikáty | - FCC, CE - ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj) |
.
B550 Phantom Gaming-ITX/ax
- Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™
- 8 výkonových fáz, Digi Power, 90A Dr.MOS
- Podpora DDR4 5400+ (OC)
- 1 PCIe 4.0 x16
- Možnosti grafického výstupu: HDMI, DisplayPort
- 7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Nahimic Audio
- 4 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 Ultra M.2 (PCIe Gen3 x4 a SATA3)
- 3 USB 3.2 Gen2 (zadný typ A+C, predný typ C), 6 USB 3.2 Gen1 (2 predné, 4 zadné)
- Intel 2.5G LAN, Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.1
TECHNICKÉ ŠPECIFIKÁCIE
| Herné brnenie |
Napájanie - Napájacie konektory Hi-Density (24 pinov a 8 pinov) Pamäť - 15µ zlatý kontakt v slotoch DIMM Karta VGA - 15µ zlatý kontakt v slote VGA PCIe (PCIE1) Internet - Intel 2.5G LAN Audio - Nahimic Audio |
| Jedinečná funkcia | ASRock USB 3.2 Gen2 - ASRock Predný panel USB 3.2 Gen2 Type-C Header (10 Gbps) - ASRock USB 3.2 port typu A Gen2 (10 Gb/s) - ASRock USB 3.2 porty typu C Gen2 (10 Gb/s) ASRock Super Alloy - Premium 90A Power Choke - 90A Dr.MOS - Prémiová tlmivka z pamäťovej zliatiny (znižuje 70 % straty jadra v porovnaní s tlmivkou zo železného prášku) - Nichicon 12K Black Caps (100 % vysokokvalitné vodivé polymérové kondenzátory japonskej výroby) - I/O Armor - Matná čierna PCB - PCB zo sklenenej tkaniny s vysokou hustotou - 8 vrstvová PCB - 2oz medená PCB Intel 2.5G LAN Intel 802.11ax WiFi ASRock Steel Slot Gen4 ASRock Full Coverage M.2 Chladič ASRock Hyper M.2 (PCIe Gen4x4) ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN) ASRock Live Update & APP Shop |
| CPU |
- Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™* - dizajn Digi Power - dizajn 8 napájacích fáz *Nie je kompatibilný s procesormi AMD Ryzen™ 5 3400G a Ryzen™ 3 3200G. |
| Čipová súprava | - AMD B550 |
| Pamäť | - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 5100+(OC) / 5000(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Next Generation Ryzen series APUs support DDR4 5400+(OC) / 5300(OC) / 5200(OC) / 5100(OC) / 5000(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory - Max. kapacita systémovej pamäte: 64 GB** - podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP) - 15µ zlatý kontakt v slotoch DIMM |
| Grafika |
- Integrovaná grafika AMD Radeon Vega v APU radu Ryzen* - DirectX 12, Pixel Shader 5.0 - Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.** - Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja - Podporuje HDMI 2.1 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz - Podporuje DisplayPort 1.4 s max. rozlíšenie až do 5K (5120x2880)@120Hz - podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.1 port (vyžaduje sa kompatibilný monitor HDMI) - Podporuje HDR (vysoký dynamický rozsah) s rozhraním HDMI 2.1 - Podporuje HDCP 2.3 s HDMI 2.1 a DisplayPort 1.4 porty - Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 2.1 a DisplayPort 1.4 porty - podporuje Microsoft PlayReady *Skutočná podpora sa môže líšiť podľa CPu **Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte. |
| Sloty |
Procesory radu AMD Ryzen (Matisse) - 1 x slot PCI Express x16 (PCIE1: režim Gen4x16)* APU radu AMD Ryzen - 1 x slot PCI Express x16 (PCIE1: režim Gen3x16)* - 1 x vertikálny M.2 Zásuvka (kľúč E) s pribalenou WiFi-802.modul 11ax (na zadnom I/O) - 15µ zlatý kontakt v slote VGA PCIe (PCIE1) *Podpora diskov NVMe SSD ako štartovacích diskov |
| Úložisko |
- 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug - 1 x Hyper M.2 Zásuvka (M2_1), podporuje kľúč M typu 2280 M.2 moduly PCI Express do Gen4x4 (64 Gb/s) (s Matisse) alebo Gen3x4 (32 Gb/s)* - 1 x Ultra M.2 Zásuvka, podporuje kľúč M typu 2280 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)* *Podporuje NVMe SSD ako štartovacie disky Podporuje ASRock U.2 Súprava (M2_1) |
| LAN | - 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - GigaLAN Intel I225V - Podporuje Wake-On-LAN - Podporuje ochranu pred bleskom/ESD - Podporuje energeticky efektívny Ethernet 802.3az - Podporuje PXE |
| Bezdrôtová sieť LAN |
- Intel 802.11ax WiFi modul - Podporuje IEEE 802.11a/b/g/n/ax - Podporuje dve pásma (2.4/5 GHz) - Podporuje WiFi6 802.11ax (2.4Gbps) - 2 antény podporujúce technológiu diverzity 2 (vysielanie) x 2 (príjem) - Podporuje Bluetooth 5.1 + Vysokorýchlostná trieda II - Podporuje MU-MIMO |
| Konektor |
- 1 x RGB LED Header* - 1 x adresovateľný LED Header * Podporuje celkovo až 5V/3A, 15W LED pásik - 1 x CPU Fan Connector (4-pin) * CPU Fan Connector podporuje CPU ventilátor s maximálnym výkonom 1A (12W). - 1 x konektor ventilátora CPU/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora) - 1 x konektor ventilátora podvozku/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora) * Ventilátor podvozku/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W). * CPU_FAN2/WP a CHA_FAN1/WP dokážu automaticky zistiť, či sa používa 3- alebo 4-kolíkový ventilátor. - 1 x 24-pinový napájací konektor ATX (napájací konektor Hi-Density) - 1 x 8-pinový napájací konektor 12V (napájací konektor Hi-Density) - 1 x audio konektor na prednom paneli (15µ zlatý audio konektor) - 1 x USB 2.0 Header (Podporuje 2 USB 2.0) (Podporuje ochranu proti ESD) - 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 Gen1) (Podporuje ochranu proti ESD) - 1 x USB 3. typu C na prednom paneli.2 Gen2 Header (podporuje ESD ochranu) *Podporuje celkovo až 12 V/3 A, 36 W LED pásik |
| Audio | - 7.1 CH HD Audio s ochranou obsahu (Realtek ALC1220 Audio Codec) - Prémiová podpora Blu-ray Audio - Podporuje prepäťovú ochranu - 120dB SNR DAC s diferenciálnym zosilňovačom - Pure Power-In - Technológia Direct Drive - Izolované tienenie PCB - Snímanie impedancie na zadnom výstupnom porte - Jednotlivé vrstvy PCB pre R/L audio kanál - 15µ zlatý audio konektor - Nahimic Audio |
| Vstupy/výstupy na zadnom paneli | - 2 x porty antény - 1 x port HDMI - 1 x DisplayPort 1.4 - 1 x USB 3.2 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu) - 1 x USB 3.2 Gen2 port typu C (10 Gb/s) (podporuje ochranu proti ESD) - 4 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD) - 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED) - HD audio konektory: Line in / Predný reproduktor / Mikrofón |
| Softvér a UEFI |
Softvér - ASRock Motherboard Utility (Phantom Gaming Tuning) - ASRock Polychrome SYNC - ASRock Key Master - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop. |
| Podpora CD | - Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome |
| BIOS | - 256Mb AMI UEFI Legal BIOS s podporou GUI - Podporuje "Plug and Play" - ACPI 5.1 dodržiavanie udalostí prebudenia - Podporuje jumperfree - SMBIOS 2.3 podpora - CPU, CPU VDDCR_SOC, DRAM, VPPM, Chipset 1.05V, 2.50V, +1.8V, VDDP Viacnásobné nastavenie napätia |
| príslušenstvo | - Stručná inštalačná príručka, CD s podporou - 2 x dátové káble SATA - 1 x ASRock WiFi 2.4/5 GHz anténa - 1 x skrutka pre M.2 zásuvky |
| monitor hardvéru | - Snímanie teploty: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Tichý ventilátor (automatické nastavenie otáčok ventilátorov šasi podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Riadenie viacerých otáčok ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore |
| Operačný systém | - Microsoft Windows 10 64-bit |
| Faktor formy | - Formát Mini-ITX: 6.7 palcov x 6.7-in, 17.0 cm x 17.0 cm - 8 vrstiev PCB - 2oz medené PCB |
| Certifikáty | - FCC, CE - ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj) |
.
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4) Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200G
Čipová sada AMD B550
Paměť 2 x DDR4 paměťový slot, podpora až 64 GB Dvoukanálová architektura paměti Podpora DDR4 5400+ (OC)/ 5300 (OC)/ 5200 (OC)/ 5100 (OC)/ 5000 (OC)/ 4933 (OC)/ 4866 (OC)/ 4800 (OC)/ 4733 (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Matisse) podporuje DDR4 5100+ (OC)/ 5000 (OC)/ 4933 (OC)/ 4866 (OC)/ 4800 (OC)/ 4733 (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora ECC a non-ECC, bez vyrovnávací paměti CPU Ryzen (Picasso a Raven Ridge) podporuje pouze non-ECC, bez vyrovnávací paměti (ECC podporováno jen u verzí PRO) Podpora Intel Extreme Memory Profile (XMP)
Sloty 1 x PCIe 3.0 x16 slot CPU Ryzen (Matisse) podporuje PCIe 4.0
Grafika 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1 x DisplayPort port, podporujícíc max. rozlišení 5120 x 2880 při 120 Hz
Úložiště 4 x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 1 x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 3.0 x4 režim) CPU Ryzen (Matisse) podporuje PCIe 4.0 x4 režim 1 x Ultra M.2 slot, M Key, pro jednotky typu 2280 (SATA a PCIe 3.0 x4 režim)
USB 2 x USB 2.0 port dostupný přes interní USB konektory 6 x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu 1 x USB 3.2 Gen2 typ C port na zadním panelu 1 x USB 3.2 Gen2 typ C port předního panelu dpstupný přes interní USB konektor
Audio Realtek ALC1220 Codec 7.1kanálový High Definition Audio Podpora Premium Blu-ray Audio 120dB SNR DAC s diferenčním zesilovačem Podpora Direct Drive technologie
LAN 1 x Intel I225V 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 802.11a/b/g/n/ax Dual Band (2,4 GHz, 5 GHz) Podpora MU-MIMO Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.1
Interní konektory 4 x SATA 6Gb/s konektor 2 x M.2 slot, M Key 1 x konektor RGB LED pásku 1 x konektor adresovatelného LED pásku 1 x 4-pin konektor ventilátoru CPU 1 x 4-pin konektor ventilátoru CPU/ pumpy vodního chlazení 1 x 4-pin konektor ventilátoru skříně/ pumpy vodního chlazení 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin 12V napájecí konektor 1 x audio konektor předního panelu 1 x USB 2.0 konektor (podporuje 2 x USB 2.0 port) 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 1 x USB 3.2 Gen2 typ C port předního panelu
Porty na zadním panelu 2 x konektor Wi-Fi antény 1 x HDMI 1 x DisplayPort 1 x USB 3.2 Gen2 (USB 3.1 Gen2) 1 x USB 3.2 Gen2 typ C 4 x USB 3.2 Gen1 (USB 3.0) 1 x RJ-45 3 x audio jack
Rozměry 17 x 17 cm Mini ITX formát
| Parametr | Hodnota |
|---|---|
| Socket (patice) | Socket AM4 |
| Formát | Mini-ITX |
| Integrovaná grafická karta | Ano (CPU) |
| Chipset | AMD |
| Technologie paměti RAM | DDR4 |
| PCI express 16x | Více než 1 |
| Integrovaná LAN karta | 1 |
| Podpora RAID | 1 |
| Podpora RAID | 10 |
| Rozhraní | HDMI |
| Rozhraní | USB 2.0 |
| Rozhraní | USB 3.2 |
| Rozhraní | 3.5mm Jack |
| Rozhraní | LAN |
| Rozhraní | DisplayPort |
Specifikace:
B550 Phantom Gaming-ITX/ax
- Supports 3rd Gen AMD AM4 Ryzen™ / Future AMD Ryzen™ Processors
- 8 Power Phase Design, Digi Power, 90A Dr.MOS
- Supports DDR4 5400+ (OC)
- 1 PCIe 4.0 x16
- Graphics Output Options: HDMI, DisplayPort
- 7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Nahimic Audio
- 4 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 Ultra M.2 (PCIe Gen3 x4 & SATA3)
- 3 USB 3.2 Gen2 (Rear Type A+C, Front Type-C), 6 USB 3.2 Gen1 (2 Front, 4 Rear)
- Intel 2.5G LAN, Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.1
TECHNICAL SPECIFICATIONS
| Gaming Armor |
Power - Hi-Density Power Connectors (24 pin and 8 pin) Memory - 15µ Gold Contact in DIMM Slots VGA Card - 15µ Gold Contact in VGA PCIe Slot (PCIE1) Internet - Intel 2.5G LAN Audio - Nahimic Audio |
| Unique Feature | ASRock USB 3.2 Gen2- ASRock Front Panel USB 3.2 Gen2 Type-C Header (10 Gb/s) - ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s) - ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s) ASRock Super Alloy- Premium 90A Power Choke - 90A Dr.MOS - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke) - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors) - I/O Armor - Matte Black PCB - High Density Glass Fabric PCB - 8 Layer PCB - 2oz Copper PCB Intel 2.5G LAN Intel 802.11ax WiFi ASRock Steel Slot Gen4 ASRock Full Coverage M.2 Heatsink ASRock Hyper M.2 (PCIe Gen4x4) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop |
| CPU |
- Supports 3rd Gen AMD AM4 Ryzen™ / future AMD Ryzen™ Processors* - Digi Power design - 8 Power Phase design *Not compatible with AMD Ryzen™ 5 3400G and Ryzen™ 3 3200G. |
| Chipset | - AMD B550 |
| Memory | - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 5100+(OC) / 5000(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Next Generation Ryzen series APUs support DDR4 5400+(OC) / 5300(OC) / 5200(OC) / 5100(OC) / 5000(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory - Max. capacity of system memory: 64GB** - Supports Extreme Memory Profile (XMP) memory modules - 15µ Gold Contact in DIMM Slots |
| Graphics |
- Integrated AMD Radeon Vega Series Graphics in Ryzen Series APU* - DirectX 12, Pixel Shader 5.0 - Shared memory default 2GB. Max Shared memory supports up to 16GB.** - Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers - Supports HDMI 2.1 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports DisplayPort 1.4 with max. resolution up to 5K (5120x2880)@120Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required) - Supports HDR (High Dynamic Range) with HDMI 2.1 - Supports HDCP 2.3 with HDMI 2.1 and DisplayPort 1.4 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 2.1 and DisplayPort 1.4 Ports - Supports Microsoft PlayReady *Actual support may vary by CPU **The Max shared memory 16GB requires 32GB system memory installed. |
| Slots |
AMD Ryzen series CPUs (Matisse) - 1 x PCI Express x16 Slot (PCIE1: Gen4x16 mode)* AMD Ryzen series APUs - 1 x PCI Express x16 Slot (PCIE1: Gen3x16 mode)* - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ax module (on the rear I/O) - 15µ Gold Contact in VGA PCIe Slot (PCIE1) *Supports NVMe SSD as boot disks |
| Storage |
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug - 1 x Hyper M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Matisse) or Gen3x4 (32 Gb/s)* - 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)* *Supports NVMe SSD as boot disks Supports ASRock U.2 Kit (M2_1) |
| LAN | - 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - GigaLAN Intel I225V - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
| Wireless LAN |
- Intel 802.11ax WiFi Module - Supports IEEE 802.11a/b/g/n/ax - Supports Dual-Band (2.4/5 GHz) - Supports WiFi6 802.11ax (2.4Gbps) - 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology - Supports Bluetooth 5.1 + High speed class II - Supports MU-MIMO |
| Connector |
- 1 x RGB LED Header* - 1 x Addressable LED Header * Supports in total up to 5V/3A, 15W LED Strip - 1 x CPU Fan Connector (4-pin) * The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control) - 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control) * The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. * CPU_FAN2/WP and CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use. - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector) - 1 x Front Panel Audio Connector (15µ Gold Audio Connector) - 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) - 1 x Front Panel Type C USB 3.2 Gen2 Header (Supports ESD Protection) *Supports in total up to 12V/3A, 36W LED Strip |
| Audio | - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) - Premium Blu-ray Audio support - Supports Surge Protection - 120dB SNR DAC with Differential Amplifier - Pure Power-In - Direct Drive Technology - PCB Isolate Shielding - Impedance Sensing on Rear Out port - Individual PCB Layers for R/L Audio Channel - 15µ Gold Audio Connector - Nahimic Audio |
| Rear panel I/O | - 2 x Antenna Ports - 1 x HDMI Port - 1 x DisplayPort 1.4 - 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection) - 4 x USB 3.2 Gen1 Ports (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone |
| Software and UEFI |
Software - ASRock Motherboard Utility (Phantom Gaming Tuning) - ASRock Polychrome SYNC - ASRock Key Master - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. |
| Support CD | - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar |
| BIOS | - 256Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - CPU, CPU VDDCR_SOC, DRAM, VPPM, Chipset 1.05V, 2.50V, +1.8V, VDDP Voltage Multi-adjustment |
| Accessories | - Quick Installation Guide, Support CD - 2 x SATA Data Cables - 1 x ASRock WiFi 2.4/5 GHz Antenna - 1 x Screw for M.2 Socket |
| Hardware Monitor | - Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans - Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore |
| Operating System | - Microsoft Windows 10 64-bit |
| Form Factor | - Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm - 8 Layer PCB - 2oz Copper PCB |
| Certifications | - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required) |
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4) Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200G
Čipová sada AMD B550
Paměť 2 x DDR4 paměťový slot, podpora až 64 GB Dvoukanálová architektura paměti Podpora DDR4 5400+ (OC)/ 5300 (OC)/ 5200 (OC)/ 5100 (OC)/ 5000 (OC)/ 4933 (OC)/ 4866 (OC)/ 4800 (OC)/ 4733 (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Matisse) podporuje DDR4 5100+ (OC)/ 5000 (OC)/ 4933 (OC)/ 4866 (OC)/ 4800 (OC)/ 4733 (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora ECC a non-ECC, bez vyrovnávací paměti CPU Ryzen (Picasso a Raven Ridge) podporuje pouze non-ECC, bez vyrovnávací paměti (ECC podporováno jen u verzí PRO) Podpora Intel Extreme Memory Profile (XMP)
Sloty 1 x PCIe 3.0 x16 slot CPU Ryzen (Matisse) podporuje PCIe 4.0
Grafika 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1 x DisplayPort port, podporujícíc max. rozlišení 5120 x 2880 při 120 Hz
Úložiště 4 x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 1 x Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 3.0 x4 režim) CPU Ryzen (Matisse) podporuje PCIe 4.0 x4 režim 1 x Ultra M.2 slot, M Key, pro jednotky typu 2280 (SATA a PCIe 3.0 x4 režim)
USB 2 x USB 2.0 port dostupný přes interní USB konektory 6 x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu 1 x USB 3.2 Gen2 typ C port na zadním panelu 1 x USB 3.2 Gen2 typ C port předního panelu dpstupný přes interní USB konektor
Audio Realtek ALC1220 Codec 7.1kanálový High Definition Audio Podpora Premium Blu-ray Audio 120dB SNR DAC s diferenčním zesilovačem Podpora Direct Drive technologie
LAN 1 x Intel I225V 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 802.11a/b/g/n/ax Dual Band (2,4 GHz, 5 GHz) Podpora MU-MIMO Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.1
Interní konektory 4 x SATA 6Gb/s konektor 2 x M.2 slot, M Key 1 x konektor RGB LED pásku 1 x konektor adresovatelného LED pásku 1 x 4-pin konektor ventilátoru CPU 1 x 4-pin konektor ventilátoru CPU/ pumpy vodního chlazení 1 x 4-pin konektor ventilátoru skříně/ pumpy vodního chlazení 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin 12V napájecí konektor 1 x audio konektor předního panelu 1 x USB 2.0 konektor (podporuje 2 x USB 2.0 port) 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 1 x USB 3.2 Gen2 typ C port předního panelu
Porty na zadním panelu 2 x konektor Wi-Fi antény 1 x HDMI 1 x DisplayPort 1 x USB 3.2 Gen2 (USB 3.1 Gen2) 1 x USB 3.2 Gen2 typ C 4 x USB 3.2 Gen1 (USB 3.0) 1 x RJ-45 3 x audio jack
Rozměry 17 x 17 cm Mini ITX formát
