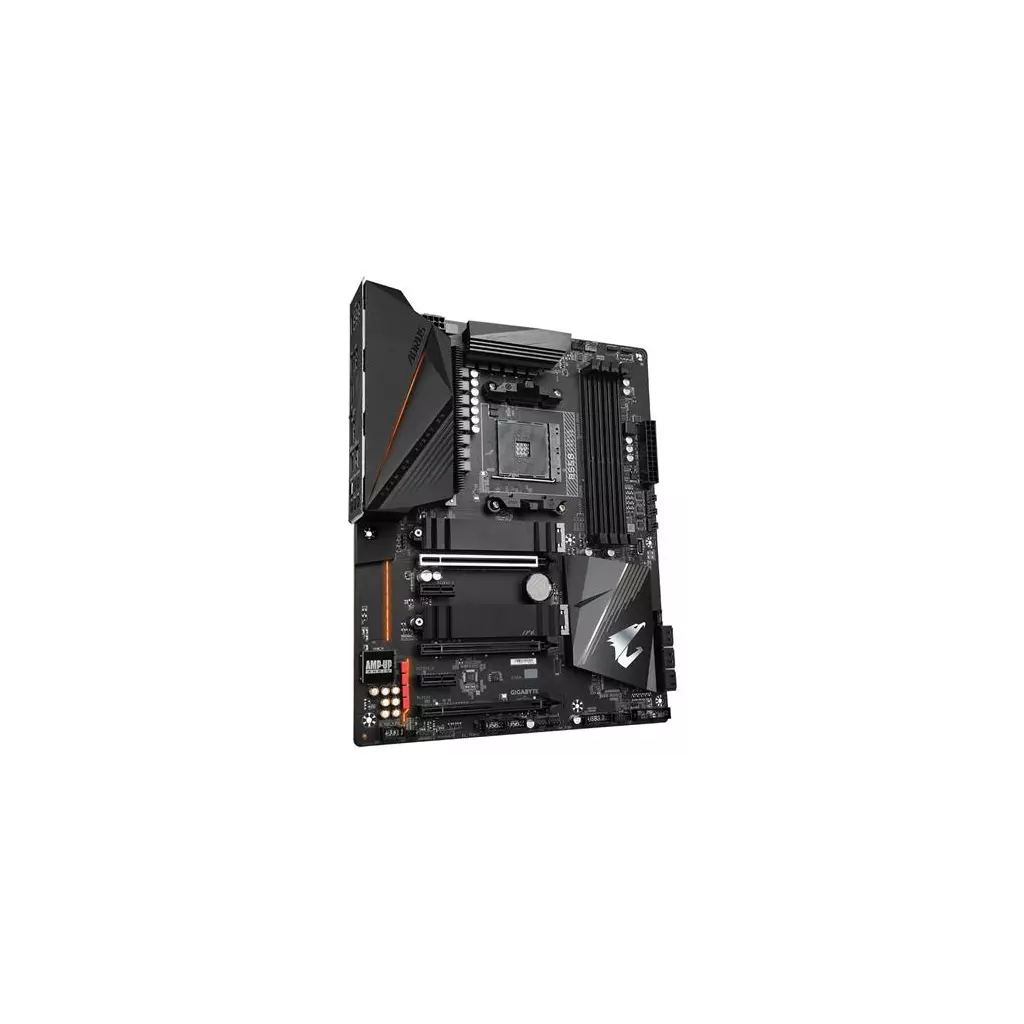

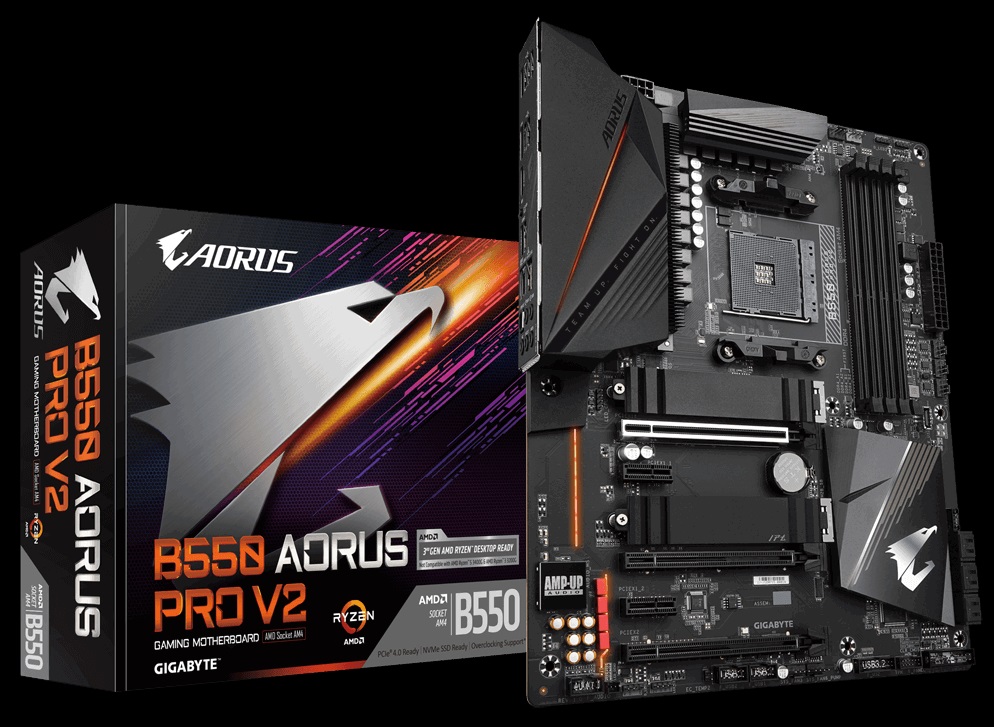

GIGABYTE B550 AORUS PRO V2 / AMD B550 / AM4 / 4x DDR4 / 2x M.2 / HDMI / USB-C / ATX
Popis produktu:
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 5000/ Ryzen 3. gen./ Ryzen 3. gen. s grafickou kartou Radeon (patice AM4)
Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200GČipová sada AMD B550
Paměť 4 x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen 3. gen. podporuje DDR4 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen 5000 podporuje DDR4 5100 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora Extreme Memory Profile (XMP) Dvoukanálová architektura paměti
Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Sloty 1 x PCIe 3.0 x16 slot CPU Ryzen 3. gen. podporuje PCIe 4.0 1 x PCIe 3.0 x16 slot (podporuje x4 režim) 1 x PCIe 3.0 x16 slot (podporuje x2 režim) 2 x PCIe 3.0 x1 slot
Úložiště AMD CPU 1 x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 3.0 x4/x2 režim) CPU Ryzen 3. gen podporuje SATA a PCIe 4.0 x4/x2 režim AMD B550 čipová sada 1 x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 3.0 x4/x2 režim) 6 x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10
USB AMD B550 čipová sada 1 x USB 3.2 Gen2 (USB 3.1 Gen2) typ C port na zadním panelu 1 x USB 3.2 Gen1 (USB 3.0) typ C port dostupný přes interní USB konektor 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu 2 x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 10 x USB 2.0 port (6 portů na zadním panelu, 4 porty dostupné přes interní USB konektory) AMD CPU 2 x USB 3.2 Gen1 (USB 3.0) port na zadním panelu 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
Audio Realtek ALC1220-VB Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora digitálního S/PDIF výstupu
LAN 1 x Realtek 2,5Gigabit LAN řadič
Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 2 x M.2 slot, M Key 6 x SATA 6Gb/s konektor 1 x konektor ventilátoru CPU 1 x konektor ventilátoru vodního chlazení 4 x konektor systémového ventilátoru 2 x konektor systémového ventilátoru/ pumpy vodního chlazení 1 x konektor LED pásku chladiče CPU/ RGB LED pásku 2 x konektor adresovatelného LED pásku 2 x konektor RGB LED pásku 1 x konektor předního panelu 1 x audio konektor předního panelu 1 x USB 3.2 Gen1 (USB 3.0) typ C konektor 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x TPM konektor 2 x konektor teplotního čidla 1 x propojka Clear CMOS
Konektory na zadním panelu 1 x HDMI 1 x USB 3.2 Gen2 typ C 2 x USB 3.2 Gen1 (USB 3.0) 2 x USB 3.2 Gen2 (USB 3.1 Gen2) 6 x USB 2.0 1 x RJ-45 1 x tlačítko Q-Flash Plus 1 x optický S/PDIF výstup 5 x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 5000/ Ryzen 3. gen./ Ryzen 3. gen. s grafickou kartou Radeon (patice AM4)
Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200GČipová sada AMD B550
Paměť 4 x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen 3. gen. podporuje DDR4 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen 5000 podporuje DDR4 5100 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora Extreme Memory Profile (XMP) Dvoukanálová architektura paměti
Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Sloty 1 x PCIe 3.0 x16 slot CPU Ryzen 3. gen. podporuje PCIe 4.0 1 x PCIe 3.0 x16 slot (podporuje x4 režim) 1 x PCIe 3.0 x16 slot (podporuje x2 režim) 2 x PCIe 3.0 x1 slot
Úložiště AMD CPU 1 x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 3.0 x4/x2 režim) CPU Ryzen 3. gen podporuje SATA a PCIe 4.0 x4/x2 režim AMD B550 čipová sada 1 x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 3.0 x4/x2 režim) 6 x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10
USB AMD B550 čipová sada 1 x USB 3.2 Gen2 (USB 3.1 Gen2) typ C port na zadním panelu 1 x USB 3.2 Gen1 (USB 3.0) typ C port dostupný přes interní USB konektor 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu 2 x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 10 x USB 2.0 port (6 portů na zadním panelu, 4 porty dostupné přes interní USB konektory) AMD CPU 2 x USB 3.2 Gen1 (USB 3.0) port na zadním panelu 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
Audio Realtek ALC1220-VB Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora digitálního S/PDIF výstupu
LAN 1 x Realtek 2,5Gigabit LAN řadič
Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 2 x M.2 slot, M Key 6 x SATA 6Gb/s konektor 1 x konektor ventilátoru CPU 1 x konektor ventilátoru vodního chlazení 4 x konektor systémového ventilátoru 2 x konektor systémového ventilátoru/ pumpy vodního chlazení 1 x konektor LED pásku chladiče CPU/ RGB LED pásku 2 x konektor adresovatelného LED pásku 2 x konektor RGB LED pásku 1 x konektor předního panelu 1 x audio konektor předního panelu 1 x USB 3.2 Gen1 (USB 3.0) typ C konektor 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x TPM konektor 2 x konektor teplotního čidla 1 x propojka Clear CMOS
Konektory na zadním panelu 1 x HDMI 1 x USB 3.2 Gen2 typ C 2 x USB 3.2 Gen1 (USB 3.0) 2 x USB 3.2 Gen2 (USB 3.1 Gen2) 6 x USB 2.0 1 x RJ-45 1 x tlačítko Q-Flash Plus 1 x optický S/PDIF výstup 5 x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
| Parametr | Hodnota |
|---|---|
| Socket (patice) | Socket AM4 |
| Formát | ATX |
| Integrovaná grafická karta | Ano (CPU) |
| Chipset | AMD |
| Technologie paměti RAM | DDR4 |
| PCI express 16x | Více než 1 |
| Integrovaná LAN karta | 1 |
| Podpora RAID | 1 |
| Podpora RAID | 10 |
| Rozhraní | HDMI |
| Rozhraní | USB 2.0 |
| Rozhraní | USB 3.2 |
| Rozhraní | 3.5mm Jack |
| Rozhraní | LAN |
| Rozhraní | USB Type-C |
| Další rozhraní | S/PDIF |
| Další rozhraní | M.2 |
Specifikace:
B550 AORUS PRO AX (rev. 1.0)
AMD B550 AORUS Motherboard with 12+2 Phases Digital Twin Power Design, Fins-Array Heatsink, Direct-Touch Heatpipe, Dual PCIe 4.0/3.0 x4 M.2 with Dual Thermal Guards, Intel WiFi 6 802.11ax, 2.5GbE LAN, Front & Rear USB Type-C™, RGB FUSION 2.0, Q-Flash Plus
- Supports AMD Ryzen™ 5000 Series / 3rd Gen Ryzen™ and 3rd Gen Ryzen™ with Radeon™ Graphics Processors
- Dual Channel ECC/ Non-ECC Unbuffered DDR4, 4 DIMMs
- 12+2 Phases Digital Twin Power Design with 50A DrMOS

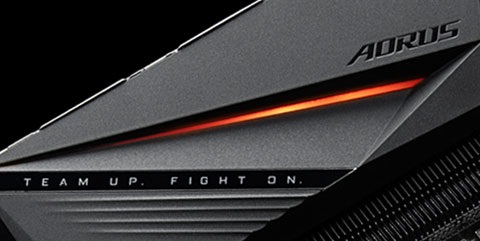

- Advanced Thermal Design with Fins-Array Heatsink and Direct Touch Heatpipe
- Ultra Durable™ PCIe 4.0 Ready x16 Slot
- Dual Ultra-Fast NVMe PCIe 4.0/3.0 x4 M.2 with Dual Thermal Guards
- Onboard Intel WiFi 6 802.11ax 2T2R & BT5 with AORUS Antenna

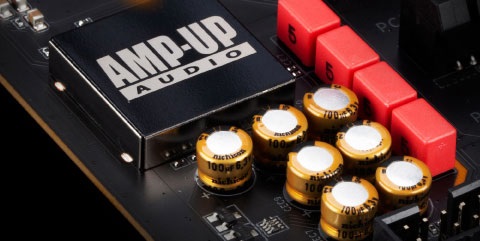

- AMP-UP Audio with ALC1220-VB and WIMA Capacitors for Rear 120dB SNR
- Blazing Fast 2.5GbE LAN with Bandwidth Management
- Front & Rear USB 3.2 Type-C™ and HDMI Support
- RGB FUSION 2.0 Supports Addressable LED & RGB LED Strips
- Smart Fan 5 Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
- Pre-installed IO Shield for Easy and Quick Installation
TECHNICAL SPECIFICATIONS
| CPU | AMD Socket AM4, support for: Ryzen™ 5000 Series / 3rd Generation AMD Ryzen™ processors/ 3rd Gen AMD Ryzen™ with Radeon™ Graphics processors (Please refer "CPU Support List" for more information.) |
| Chipset | AMD B550 |
| Memory | - 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory - 3rd Gen AMD Ryzen™ Processors: Support for DDR4 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules - 3rd Gen AMD Ryzen™ with Radeon™ Graphics processors: Support for DDR4 5400(O.C.) / 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules - Dual channel memory architecture - Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules - Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules - Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.) |
| Audio | - Realtek ALC1220-VB codec * The back panel line out jack supports DSD audio. - High Definition Audio - 2/4/5.1/7.1-channel - Support for S/PDIF Out |
| LAN | Realtek 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) |
| Wireless Communication module | Intel Wi-Fi 6 AX200 - WIFI a, b, g, n, ac with wave 2 features, ax, supporting 2.4/5 GHz Dual-Band - BLUETOOTH 5 - Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate * Actual data rate may vary depending on environment and equipment. |
| Expansion Slots | 1? x PCI Express x16 slot (PCIEX16), integrated in the CPU: - 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x16 mode - 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x16 mode * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. |
| 1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset: - Supporting PCIe 3.0 x4 mode * The M2B_SB connector shares bandwidth with the PCIEX4 slot. The PCIEX4 slot will become unavailable when an SSD is installed in the M2B_SB connectors. | |
| 1 x PCI Express x16 slot (PCIEX2), integrated in the Chipset: - Supporting PCIe 3.0 x2 mode * The PCIEX2 slot shares bandwidth with the SATA3 4, 5 connectors. The PCIEX2 slot will become unavailable when a device is installed in the SATA3 4 or SATA3 5 connector. | |
| 2 x PCI Express x1 slots | |
| Onboard Graphics | Integrated in the 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors: - 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version, HDCP 2.3, and HDR. Maximum shared memory of 16 GB |
| Storage Interface | 1? x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs: 3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs |
| 1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs: support PCIe 3.0 x4/x2 SSDs | |
| 6 x SATA 6Gb/s connectors, integrated in the Chipset: Support for RAID 0, RAID 1, and RAID 10 | |
| USB | CPU: 2 x USB 3.2 Gen 1 ports on the back panel 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel |
| Chipset: 1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support 1 x USB Type-C™ port with USB 3.2 Gen 1 support, available through the internal USB header 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel 2 x USB 3.2 Gen 1 ports available through the internal USB header 2 x USB 2.0/1.1 ports on the back panel | |
| Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers) | |
| Internal I/O Connectors | 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 2 x M.2 Socket 3 connectors 6 x SATA 6Gb/s connectors 1 x CPU fan header 1 x water cooling CPU fan header 4 x system fan headers 2 x system fan/water cooling pump headers 1 x CPU cooler LED strip/RGB LED strip header 2 x addressable LED strip headers 2 x RGB LED strip headers 1 x front panel header 1 x front panel audio header 1 x USB Type-C™ port, with USB 3.2 Gen 1 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) 2 x temperature sensor headers 1 x Clear CMOS jumper |
| Back Panel Connectors | 1 x HDMI port 2 x SMA antenna connectors (2T2R) 2 x USB 3.2 Gen 1 ports 1 x USB Type-C™ port, with USB 3.2 Gen 2 support 2 x USB 3.2 Gen 2 Type-A ports (red) 6 x USB 2.0/1.1 ports 1 x Q-Flash Plus button 1 x RJ-45 port 1 x optical S/PDIF Out connector 5 x audio jacks |
| I/O Controller | iTE I/O Controller Chip |
| H/W Monitoring | - Voltage detection - Temperature detection - Fan speed detection - Water cooling flow rate detection - Overheating warning - Fan fail warning - Fan speed control * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install. |
| BIOS | - 1 x 256 Mbit flash - Use of licensed AMI UEFI BIOS - PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Unique Features | - Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer - Support for Q-Flash Plus - Support for Q-Flash - Support for Xpress Install |
| Bundled Software | - Norton Internet Security (OEM version) - XSplit Gamecaster + Broadcaster (12 months license) - Realtek 8125 Gaming LAN Bandwidth Control Utility |
| Operating System | Support for Windows 10 64-bit |
| Form Factor | ATX Form Factor; 30.5cm x 24.4cm |
| Remark | - Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website. - Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website. |
