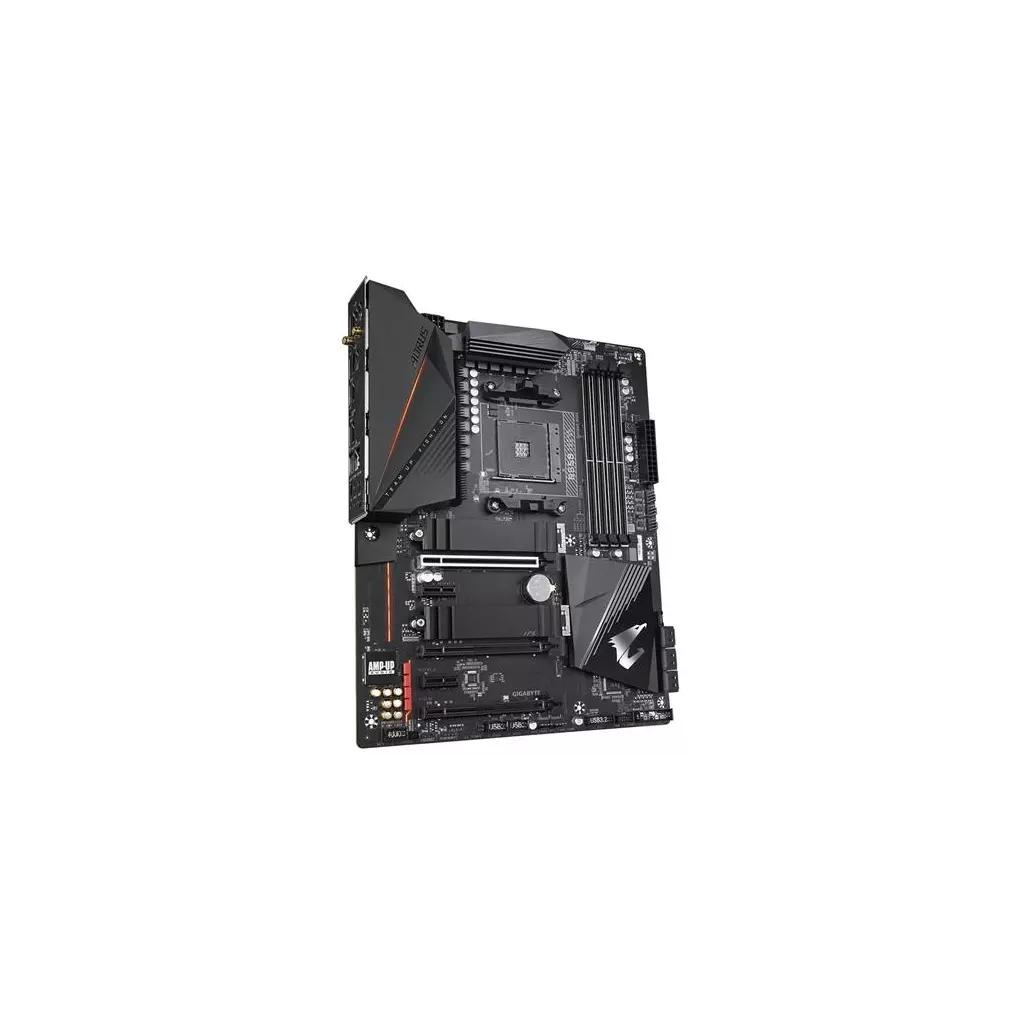

GIGABYTE B550 AORUS PRO AC / AMD B550 / AM4 / 4x DDR4 / 2x M.2 / HDMI / USB-C / WiFi / ATX
Popis produktu:
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4) Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200G
Čipová sada AMD B550
Paměť 4 x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen 3. gen. podporuje DDR4 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora Extreme Memory Profile (XMP) Dvoukanálová architektura paměti
Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Sloty 1 x PCIe 3.0 x16 slot CPU Ryzen 3. gen. podporuje PCIe 4.0 1 x PCIe 3.0 x16 slot (podporuje x4 režim) 1 x PCIe 3.0 x16 slot (podporuje x2 režim) 2 x PCIe 3.0 x1 slot
Úložiště AMD CPU 1 x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 3.0 x4/x2 režim) CPU Ryzen 3. gen podporuje SATA a PCIe 4.0 x4/x2 režim AMD B550 čipová sada 1 x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 3.0 x4/x2 režim) 6 x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10
USB AMD B550 čipová sada 1 x USB 3.2 Gen2 (USB 3.1 Gen2) typ C port na zadním panelu 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu 2 x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 10 x USB 2.0 port (6 portů na zadním panelu, 4 porty dostupné přes interní USB konektory) AMD CPU 3 x USB 3.2 Gen1 (USB 3.0) port na zadním panelu 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
Audio Realtek ALC1220-VB Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu
LAN 1 x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 3168 Wi-Fi 802.11a/b/g/n/ac Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 433 Mbps Bluetooth 4.2
Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 2 x M.2 slot, M Key 6 x SATA 6Gb/s konektor 1 x konektor ventilátoru CPU 1 x konektor ventilátoru vodního chlazení 4 x konektor systémového ventilátoru 2 x konektor systémového ventilátoru/ pumpy vodního chlazení 1 x konektor LED pásku chladiče CPU/ RGB LED pásku 2 x konektor adresovatelného LED pásku 2 x konektor RGB LED pásku 1 x konektor předního panelu 1 x audio konektor předního panelu 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x TPM konektor 2 x konektor teplotního čidla 1 x propojka Clear CMOS
Konektory na zadním panelu 2 x konektor Wi-Fi antény 1 x HDMI 1 x USB 3.2 Gen2 typ C 3 x USB 3.2 Gen1 (USB 3.0) 2 x USB 3.2 Gen2 (USB 3.1) 6 x USB 2.0 1 x RJ-45 1 x tlačítko Q-Flash Plus 1 x optický S/PDIF výstup 5 x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4) Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200G
Čipová sada AMD B550
Paměť 4 x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen 3. gen. podporuje DDR4 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora Extreme Memory Profile (XMP) Dvoukanálová architektura paměti
Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Sloty 1 x PCIe 3.0 x16 slot CPU Ryzen 3. gen. podporuje PCIe 4.0 1 x PCIe 3.0 x16 slot (podporuje x4 režim) 1 x PCIe 3.0 x16 slot (podporuje x2 režim) 2 x PCIe 3.0 x1 slot
Úložiště AMD CPU 1 x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (SATA a PCIe 3.0 x4/x2 režim) CPU Ryzen 3. gen podporuje SATA a PCIe 4.0 x4/x2 režim AMD B550 čipová sada 1 x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 3.0 x4/x2 režim) 6 x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10
USB AMD B550 čipová sada 1 x USB 3.2 Gen2 (USB 3.1 Gen2) typ C port na zadním panelu 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu 2 x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 10 x USB 2.0 port (6 portů na zadním panelu, 4 porty dostupné přes interní USB konektory) AMD CPU 3 x USB 3.2 Gen1 (USB 3.0) port na zadním panelu 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
Audio Realtek ALC1220-VB Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora S/PDIF výstupu
LAN 1 x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 3168 Wi-Fi 802.11a/b/g/n/ac Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 433 Mbps Bluetooth 4.2
Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 2 x M.2 slot, M Key 6 x SATA 6Gb/s konektor 1 x konektor ventilátoru CPU 1 x konektor ventilátoru vodního chlazení 4 x konektor systémového ventilátoru 2 x konektor systémového ventilátoru/ pumpy vodního chlazení 1 x konektor LED pásku chladiče CPU/ RGB LED pásku 2 x konektor adresovatelného LED pásku 2 x konektor RGB LED pásku 1 x konektor předního panelu 1 x audio konektor předního panelu 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x TPM konektor 2 x konektor teplotního čidla 1 x propojka Clear CMOS
Konektory na zadním panelu 2 x konektor Wi-Fi antény 1 x HDMI 1 x USB 3.2 Gen2 typ C 3 x USB 3.2 Gen1 (USB 3.0) 2 x USB 3.2 Gen2 (USB 3.1) 6 x USB 2.0 1 x RJ-45 1 x tlačítko Q-Flash Plus 1 x optický S/PDIF výstup 5 x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
Parametr | Hodnota |
---|---|
Socket (patice) | Socket AM4 |
Formát | ATX |
Integrovaná grafická karta | Ano |
Chipset | AMD |
Technologie paměti RAM | DDR4 |
PCI express 16x | Více než 1 |
Integrovaná LAN karta | 1 |
Podpora RAID | 1 |
Podpora RAID | 10 |
Rozhraní | HDMI |
Rozhraní | USB 2.0 |
Rozhraní | USB 3.2 |
Rozhraní | 3.5mm Jack |
Rozhraní | LAN |
Rozhraní | USB Type-C |
Další rozhraní | S/PDIF |
Další rozhraní | M.2 |
Další rozhraní | WiFi |
Specifikace:

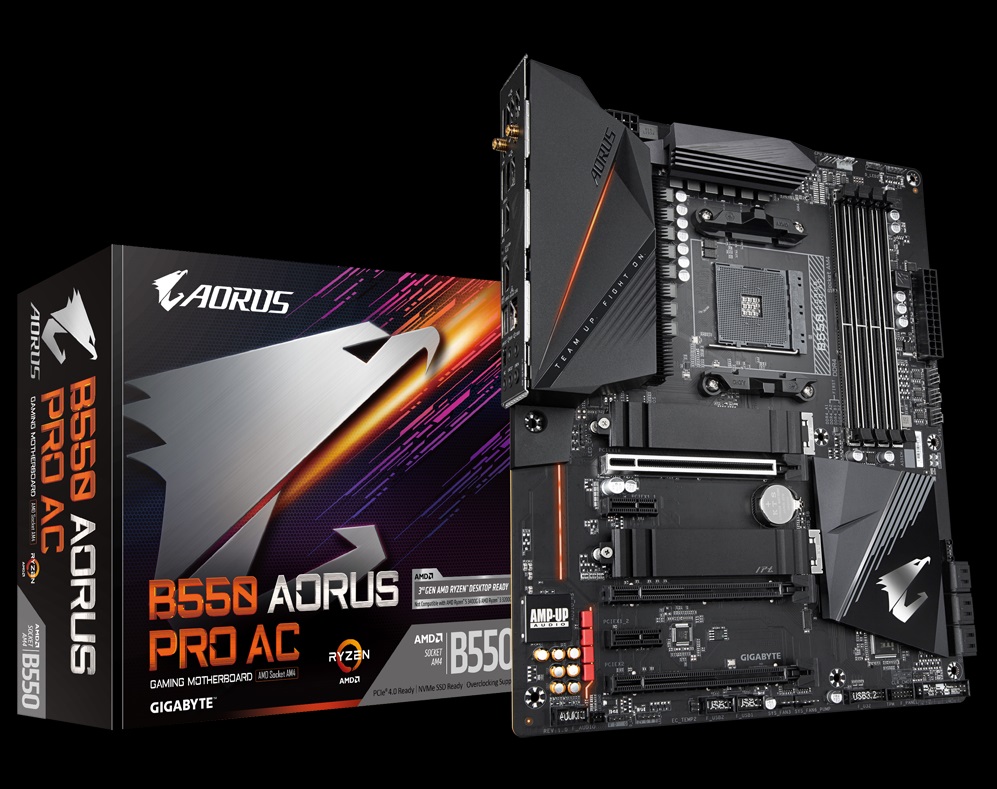

B550 AORUS PRO AC (rev. 1.0)

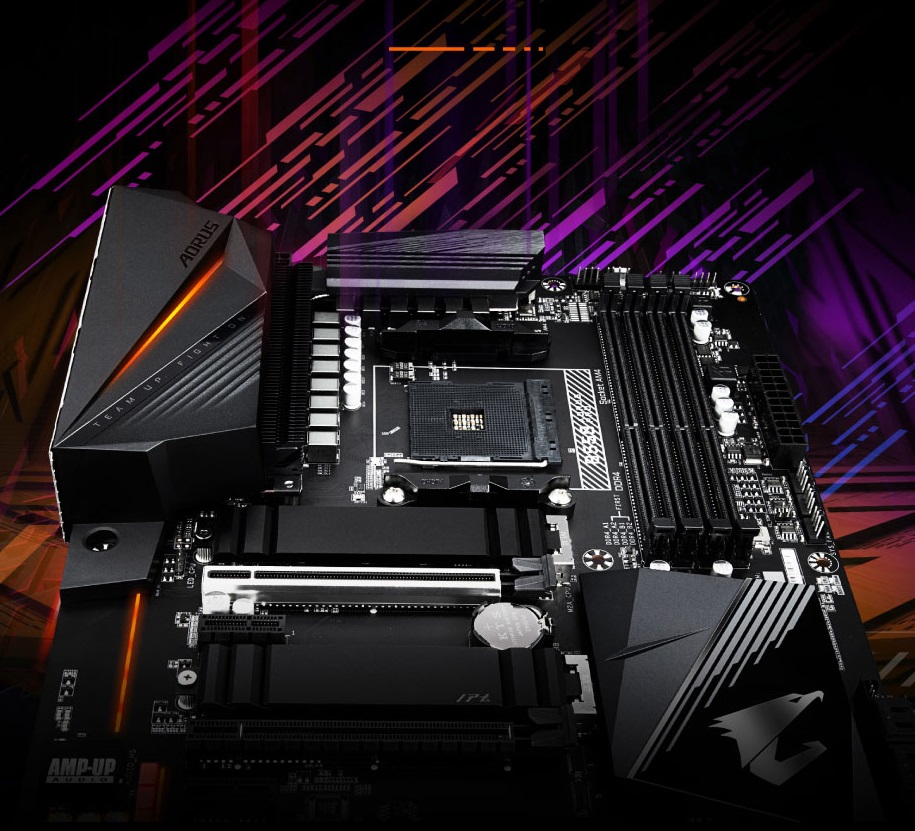

AMD B550 AORUS Motherboard with True 12+2 Phases Digital VRM, Fins-Array Heatsink, Direct-Touch Heatpipe, Dual PCIe 4.0/3.0 x4 M.2 with Thermal Guards, Intel 802.11ac Wireless, 2.5GbE LAN, RGB FUSION 2.0, Q-Flash Plus
- Supports 3rd Gen AMD Ryzen™ Processors
- Dual Channel ECC/ Non-ECC Unbuffered DDR4, 4 DIMMs
- True 12+2 Phases Digital VRM Solution with 50A DrMOS
- Advanced Thermal Design with Fins-Array Heatsink and Direct Touch Heatpipe
- Ultra Durable™ PCIe 4.0 Ready x16 Slot

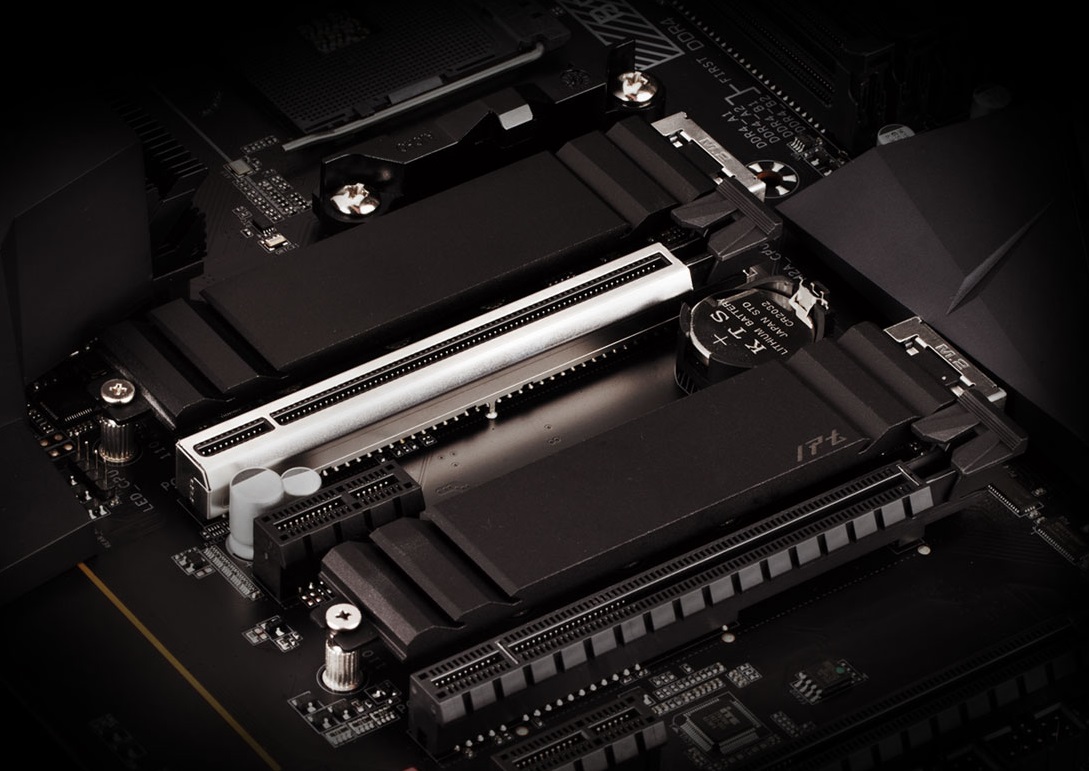

- Dual Ultra-Fast NVMe PCIe 4.0/3.0 x4 M.2 with Thermal Guards
- Onboard Intel Dual Band 802.11ac & BT 4.2 Wireless with AORUS Antenna
- AMP-UP Audio with ALC1220-VB and WIMA Capacitors for Rear 120dB SNR
- Blazing Fast 2.5GbE LAN with Bandwidth Management
- USB 3.2 Gen2 Type-C™ & HDMI Support
- RGB FUSION 2.0 with Multi-Zone Addressable LED Light Show Design, Support Addressable LED & RGB LED Strips
- Smart Fan 5 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
- Pre-installed IO Shield for Easy and Quick Installation
TECHNICAL SPECIFICATIONS
CPU | AMD Socket AM4, support for: 3rd Generation AMD Ryzen™ processors/ New Generation AMD Ryzen™ with Radeon™ Graphics processors (Please refer "CPU Support List" for more information.) |
Chipset | AMD B550 |
Memory |
|
Audio |
|
LAN |
|
Wireless Communication module |
Intel Wi-Fi 3168
|
Expansion Slots | 1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:
1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset:
1 x PCI Express x16 slot (PCIEX2), integrated in the Chipset:
2 x PCI Express x1 slots |
Onboard Graphics |
Integrated in the New Generation AMD Ryzen™ with Radeon™ Graphics processors:
|
Storage Interface |
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
6 x SATA 6Gb/s connectors, integrated in the Chipset:
|
USB |
CPU:
Chipset:
Chipset+2 USB 2.0 Hubs:
|
Internal I/O Connectors |
|
Back Panel Connectors |
|
I/O Controller | iTE I/O Controller Chip |
H/W Monitoring |
|
BIOS |
|
Unique Features |
|
Bundled Software |
|
Operating System |
|
Form Factor |
|
Remark |
|
