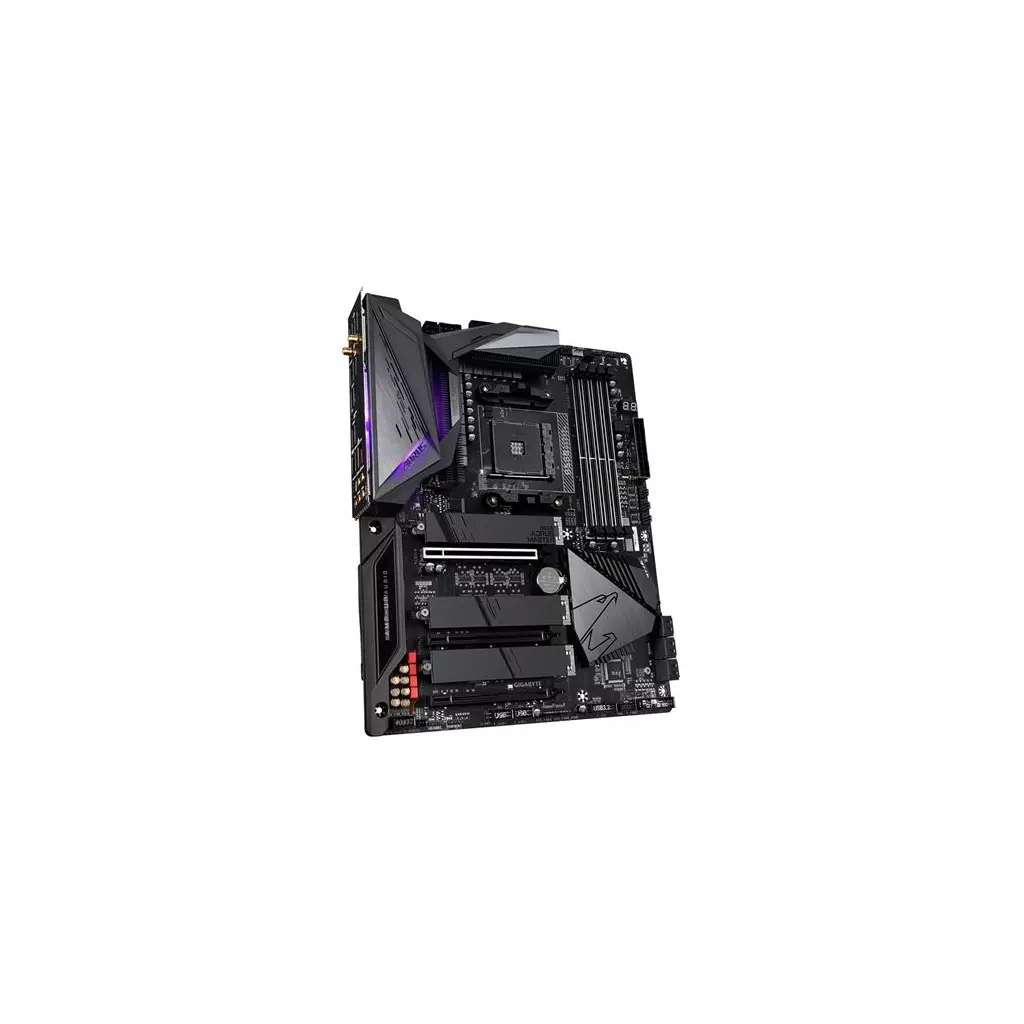

GIGABYTE B550 AORUS MASTER / AMD B550 / AM4 / 4x DDR4 / 3x M.2 / HDMI / USB-C / WiFi / ATX
Popis produktu:
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4)
Čipová sada AMD B550
Paměť 4 x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen 3. gen. podporuje DDR4 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora Extreme Memory Profile (XMP)
Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Sloty AMD CPU 1 x PCIe 3.0 x16 slot CPU Ryzen 3. gen. podporuje PCIe 4.0 AMD B550 čipová sada 2 x PCIe 3.0 x16 slot (podporuje x4 režim)
Úložiště AMD CPU 1 x M.2 slot, M Key, pro jednotky typu 2242/2280/22110 (SATA a PCIe 3.0 x4/x2 režim) CPU Ryzen 3. gen podporuje SATA a PCIe 4.0 x4/x2 režim 2 x M.2 slot, M Key, pro jednotky typu 2242/2280/22110 (PCIe 3.0 x4/x2 režim) CPU Ryzen 3. gen podporuje PCIe 4.0 x4/x2 režim AMD B550 čipová sada 6 x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10
USB AMD B550 čipová sada 1 x USB 3.2 Gen2 typ C port na zadním panelu 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu 2 x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 10 x USB 2.0 port (6 portů na zadním panelu, 4 porty dostupné přes interní USB konektory) AMD CPU 4 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
Audio Realtek ALC1220-VB Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora DTS:X Ultra Podpora S/PDIF výstupu
LAN 1 x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel AX200 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.0
Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 1 x 4-pin ATX 12V napájecí konektor 1 x konektor ventilátoru CPU 1 x konektor ventilátoru vodního chlazení 4 x konektor systémového ventilátoru 2 x konektor systémového ventilátoru/ pumpy vodního chlazení 1 x konektor LED pásku chladiče CPU/ RGB LED pásku 2 x konektor adresovatelného LED pásku 2 x konektor RGB LED pásku 3 x M.2 slot, M Key 6 x SATA 6Gb/s konektor 1 x konektor předního panelu 1 x audio konektor předního panelu 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x TPM konektor 2 x konektor teplotního čidla 1 x konektor detekce hluku 1 x propojka Clear CMOS
Konektory na zadním panelu 2 x konektor Wi-Fi antény 1 x HDMI 1 x USB 3.2 Gen2 typ C 5 x USB 3.2 Gen2 (USB 3.1 Gen2) 6 x USB 2.0 1 x RJ-45 1 x optický S/PDIF výstup 1 x tlačítko Q-Flash Plus 5 x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. a vyšší generace (patice AM4)
Čipová sada AMD B550
Paměť 4 x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen 3. gen. podporuje DDR4 5200 (OC)/ 5000 (OC)/ 4866 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora Extreme Memory Profile (XMP)
Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Sloty AMD CPU 1 x PCIe 3.0 x16 slot CPU Ryzen 3. gen. podporuje PCIe 4.0 AMD B550 čipová sada 2 x PCIe 3.0 x16 slot (podporuje x4 režim)
Úložiště AMD CPU 1 x M.2 slot, M Key, pro jednotky typu 2242/2280/22110 (SATA a PCIe 3.0 x4/x2 režim) CPU Ryzen 3. gen podporuje SATA a PCIe 4.0 x4/x2 režim 2 x M.2 slot, M Key, pro jednotky typu 2242/2280/22110 (PCIe 3.0 x4/x2 režim) CPU Ryzen 3. gen podporuje PCIe 4.0 x4/x2 režim AMD B550 čipová sada 6 x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10
USB AMD B550 čipová sada 1 x USB 3.2 Gen2 typ C port na zadním panelu 1 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu 2 x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 10 x USB 2.0 port (6 portů na zadním panelu, 4 porty dostupné přes interní USB konektory) AMD CPU 4 x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
Audio Realtek ALC1220-VB Codec 2/4/5.1/7.1kanálové High Definition Audio Podpora DTS:X Ultra Podpora S/PDIF výstupu
LAN 1 x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel AX200 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.0
Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 1 x 4-pin ATX 12V napájecí konektor 1 x konektor ventilátoru CPU 1 x konektor ventilátoru vodního chlazení 4 x konektor systémového ventilátoru 2 x konektor systémového ventilátoru/ pumpy vodního chlazení 1 x konektor LED pásku chladiče CPU/ RGB LED pásku 2 x konektor adresovatelného LED pásku 2 x konektor RGB LED pásku 3 x M.2 slot, M Key 6 x SATA 6Gb/s konektor 1 x konektor předního panelu 1 x audio konektor předního panelu 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x TPM konektor 2 x konektor teplotního čidla 1 x konektor detekce hluku 1 x propojka Clear CMOS
Konektory na zadním panelu 2 x konektor Wi-Fi antény 1 x HDMI 1 x USB 3.2 Gen2 typ C 5 x USB 3.2 Gen2 (USB 3.1 Gen2) 6 x USB 2.0 1 x RJ-45 1 x optický S/PDIF výstup 1 x tlačítko Q-Flash Plus 5 x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
| Parametr | Hodnota |
|---|---|
| Socket (patice) | Socket AM4 |
| Formát | ATX |
| Integrovaná grafická karta | Ano |
| Chipset | AMD |
| Technologie paměti RAM | DDR4 |
| PCI express 16x | Více než 1 |
| Integrovaná LAN karta | 1 |
| Podpora RAID | 1 |
| Podpora RAID | 10 |
| Rozhraní | HDMI |
| Rozhraní | USB 2.0 |
| Rozhraní | USB 3.2 |
| Rozhraní | 3.5mm Jack |
| Rozhraní | LAN |
| Rozhraní | USB Type-C |
| Další rozhraní | S/PDIF |
| Další rozhraní | M.2 |
| Další rozhraní | WiFi |
Specifikace:

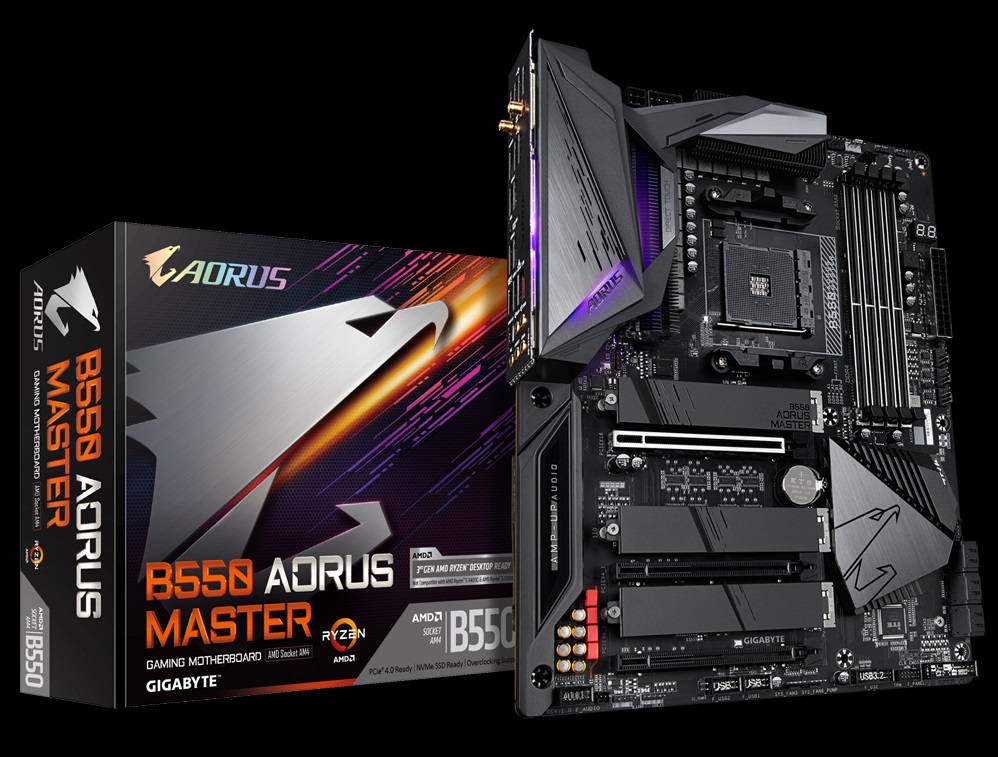

B550 AORUS MASTER (rev. 1.0)

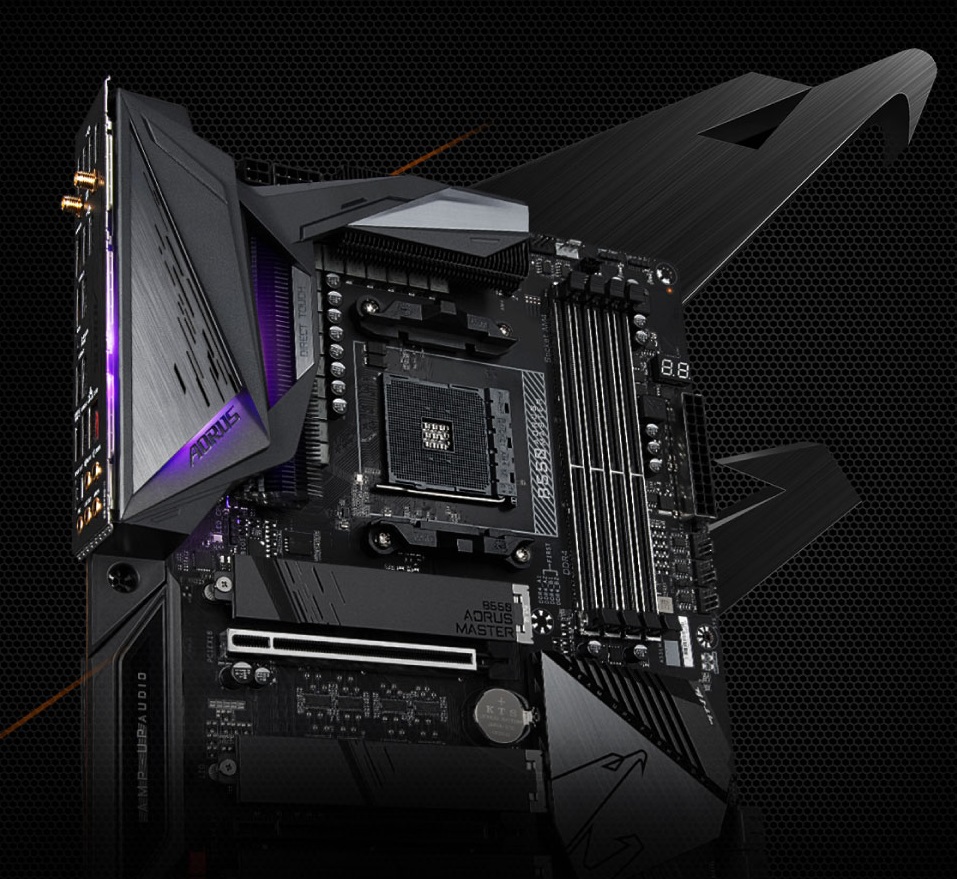

AMD B550 AORUS Motherboard with Direct 16 Phases Digital VRM, Fins-Array Heatsink, Direct-Touch Heatpipe, Thermal Backplate, Triple PCIe 4.0 x4 M.2 Direct from CPU, Intel WiFi 6 802.11ax, 2.5GbE LAN, RGB FUSION 2.0, Q-Flash Plus
- Supports 3rd Gen AMD Ryzen™ Processors
- Dual Channel ECC/ Non-ECC Unbuffered DDR4, 4 DIMMs
- Direct 16 Phases Digital VRM Solution with 70A Power Stage
- Advanced Thermal Design with Fins-Array Heatsink, Direct Touch Heatpipe and Thermal Baseplate
- Ultra Durable™ PCIe 4.0 Ready x16 Slot
- Triple Ultra-Fast NVMe PCIe 4.0/3.0 x4 M.2 with Thermal Guards
- Onboard Intel WiFi 6 802.11ax 2T2R & BT5 with AORUS Antenna
- AMP-UP Audio with ALC1220-VB and WIMA Capacitors for Rear 120dB SNR
- Blazing Fast 2.5GbE LAN with Bandwidth Management
- USB 3.2 Gen2 Type-C™ & HDMI Support
- RGB FUSION 2.0 with Multi-Zone Addressable LED Light Show Design, Support Addressable LED & RGB LED Strips
- Smart Fan 5 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP and Noise Detection
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
- Pre-installed IO Shield for Easy and Quick Installation
TECHNICAL SPECIFICATIONS
| CPU | AMD Socket AM4, support for: 3rd Generation AMD Ryzen™ processors/ New Generation AMD Ryzen™ with Radeon™ Graphics processors (Please refer "CPU Support List" for more information.) |
| Chipset | AMD B550 |
| Memory |
4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory 3rd Gen AMD Ryzen™ Processors: Support for DDR4 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules New Generation AMD Ryzen™ with Radeon™ Graphics processors: Support for DDR4 5400(O.C.) / 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.) |
| Audio |
Realtek ALC1220-VB codec * The back panel line out jack supports DSD audio. Support for DTS:X Ultra High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out |
| LAN |
Realtek 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) |
| Wireless Communication module |
Intel Wi-Fi 6 AX200 WIFI a, b, g, n, ac with wave 2 features, ax, supporting 2.4/5 GHz Dual-Band BLUETOOTH 5 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate * Actual data rate may vary depending on environment and equipment. |
| Expansion Slots |
1 x PCI Express x16 slot (PCIEX16), integrated in the CPU: 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x16 mode New Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x16 mode * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. * The PCIEX16 slot shares bandwidth with the M2B_CPU and M2C_CPU connectors. The PCIEX16 slot operates at up to x8 mode when a device is installed in the M2B_CPU or M2C_CPU connector. 2 x PCI Express x16 slots (PCIEX4_1/PCIEX4_2), integrated in the Chipset: Supporting PCIe 3.0 x4 mode * The PCIEX4_2 slot shares bandwidth with the SATA3 4, 5 connectors. The PCIEX4_2 slot operates at up to x2 mode when a device is installed in the SATA3 4 or SATA3 5 connector. |
| Onboard Graphics |
Integrated in the New Generation AMD Ryzen™ with Radeon™ Graphics processors: 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version, HDCP 2.3, and HDR. Maximum shared memory of 16 GB |
| Storage Interface |
1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2280/22110 SSDs: 3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs New Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs 2 x M.2 connectors (M2B_CPU/M2C_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2280/22110 SSDs: 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x4/x2 SSDs New Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x4/x2 SSDs 6 x SATA 6Gb/s connectors, integrated in the Chipset: Support for RAID 0, RAID 1, and RAID 10 |
| USB |
Integrated in the CPU: 4 x USB 3.2 Gen 2 Type-A ports (red) on the back panel Integrated in the Chipset: 1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel 2 x USB 3.2 Gen 1 ports available through the internal USB header 2 x USB 2.0/1.1 ports on the back panel Chipset+USB 2.0 Hub: 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers) |
| Internal I/O Connectors |
1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x 4-pin ATX 12V power connector 1 x CPU fan header 1 x water cooling CPU fan header 4 x system fan headers 2 x system fan/water cooling pump headers 2 x addressable LED strip headers 2 x RGB LED strip headers 1 x CPU cooler LED strip/RGB LED strip header 3 x M.2 Socket 3 connectors 6 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x noise detection header 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) 1 x Clear CMOS jumper 2 x temperature sensor headers |
| Back Panel Connectors |
2 x SMA antenna connectors (2T2R) 1 x HDMI port 6 x USB 2.0/1.1 ports 5 x USB 3.2 Gen 2 Type-A ports (red) 1 x USB Type-C™ port, with USB 3.2 Gen 2 support 1 x Q-Flash Plus button 1 x RJ-45 port 1 x optical S/PDIF Out connector 5 x audio jacks |
| I/O Controller | iTE I/O Controller Chip |
| H/W Monitoring |
Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Overheating warning Fan fail warning Fan speed control * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install. Noise detection |
| BIOS |
2 x 256 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Unique Features |
Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install |
| Bundled Software |
Norton Internet Security (OEM version) XSplit Gamecaster + Broadcaster (12 months license) Realtek 8125 Gaming LAN Bandwidth Control Utility |
| Operating System |
Support for Windows 10 64-bit |
| Form Factor |
ATX Form Factor; 30.5cm x 24.4cm |
| Remark |
Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website. Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website. |
