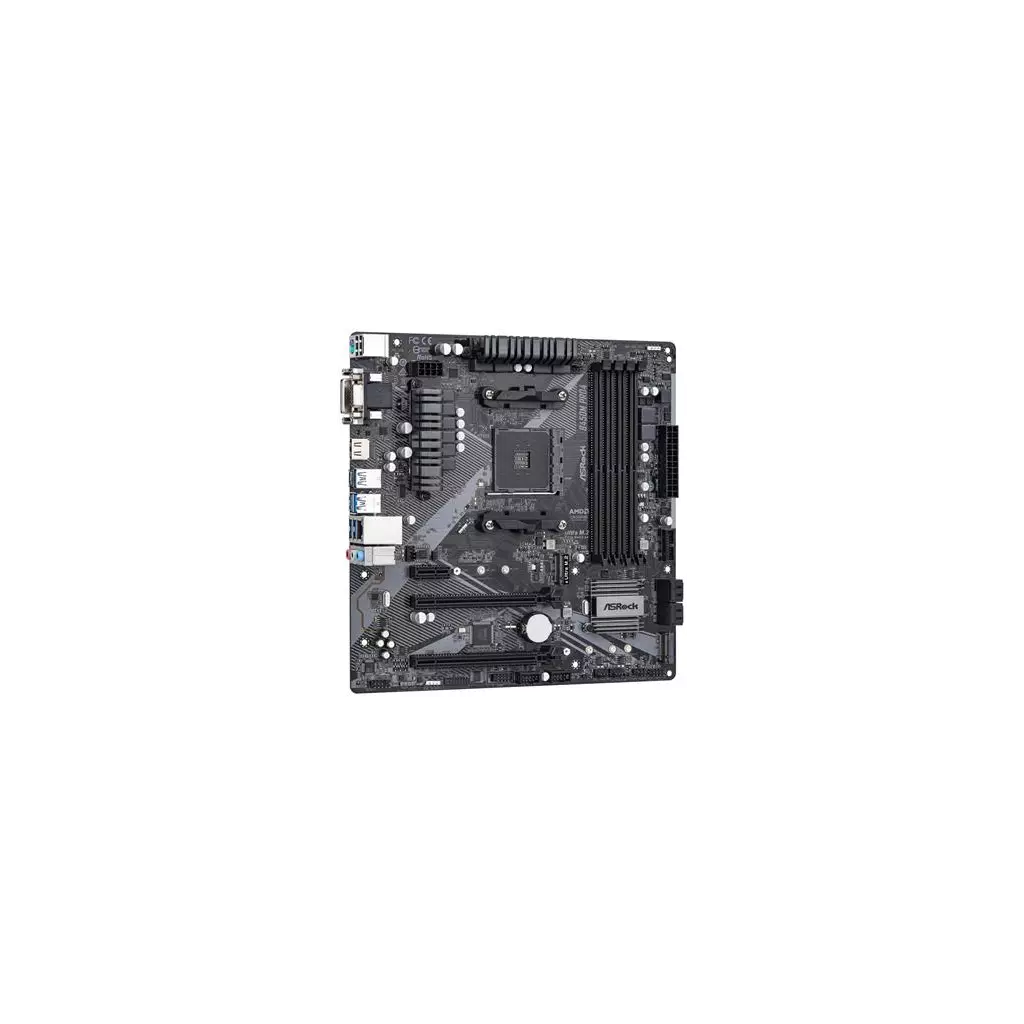

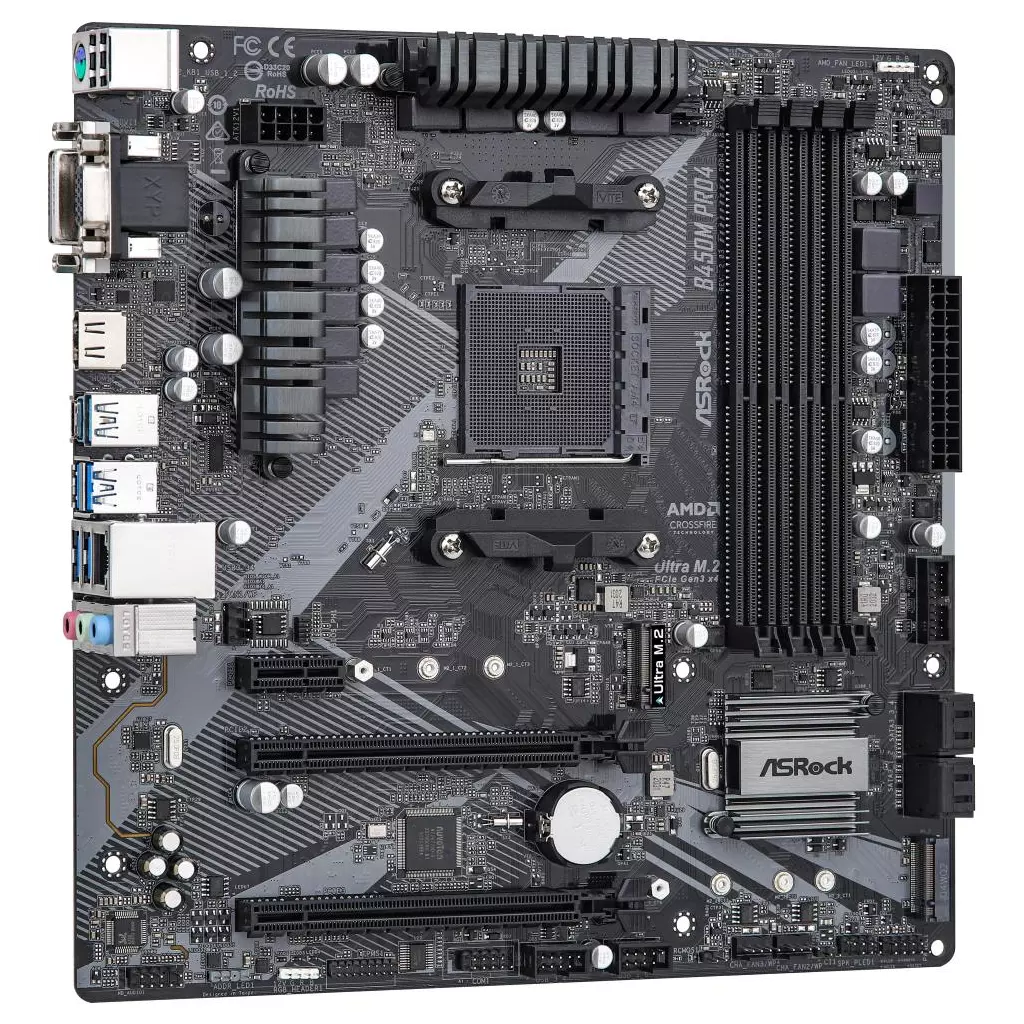

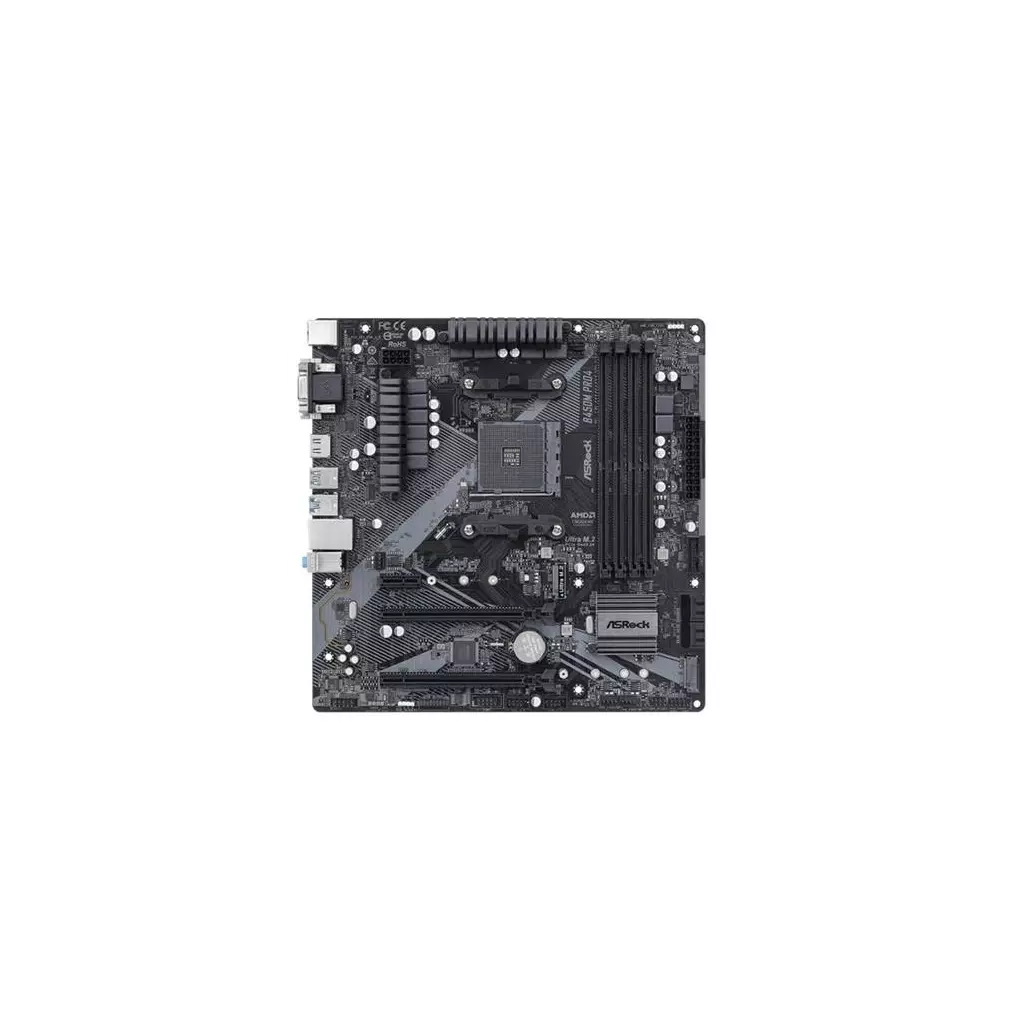

ASROCK B450M PRO4 R2.0 (AM4, amd B450, 4xDDR4 3200, 4xSATA3, 7.1, USB3.1, VGA+DVI +HDMI, mATX)

Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors Supports DDR4 3200* 1 PCIe 3.0 x16, 1 PCIe 2.0 x16, 1 PCIe 2.0 x1 AMD Quad CrossFireX™ Graphics Output:HDMI, DVI-D, D-Sub 7.1 CH HD Audio (Realtek ALC892/897 Audio Codec) 4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (SATA3) 2 USB 3.2 Gen2 (Rear Type-A+C) 6 USB 3.2 Gen1 (2 Front, 4 Rear) Realtek Gigabit LAN *Actual support may vary by CPU. Unique Feature ASRock USB 3.2 Gen2 - ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s) - ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s) ASRock Super Alloy - Premium 42A Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB - 2oz Copper PCB ASRock Ultra M.2 (PCIe Gen3 x4) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop CPU - Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors - Digi Power design - 10 Power Phase design Chipset - AMD Promontory B450 Memory - Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Summit Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Raven Ridge) support DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory - Max. capacity of system memory: 128GB** - Supports Extreme Memory Profile (XMP) memory modules - 15µ Gold Contact in DIMM Slots *For Ryzen Series APUs (Picasso, Cezanne, Renoir and Raven Ridge), ECC is only supported with PRO CPUs. SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. BIOS - 128Mb AMI UEFI Legal BIOS with multilingual GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - DRAM Voltage multi-adjustment Graphics - Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU* - DirectX 12, Pixel Shader 5.0 - Shared memory default 2GB. Max Shared memory supports up to 16GB.** - Three graphics output options: D-Sub, DVI-D and HDMI - Supports Triple Monitor - Supports HDMI 1.4 with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz - Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required) - Supports HDCP 1.4 with DVI-D and HDMI 1.4 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 1.4 Port *Actual support may vary by CPU **The Max shared memory 16GB requires 32GB system memory installed. Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892/897 Audio Codec) - Supports Surge Protection LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE Slots AMD Ryzen series CPUs (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge and Pinnacle Ridge) - 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 mode)* - 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode) AMD Ryzen series CPUs (Picasso, Raven Ridge) - 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 mode)* - 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode) AMD Athlon series CPUs - 1 x PCI Express 3.0 x16 Slot (PCIE2: x4 mode)* - 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode) - 1 x PCI Express 2.0 x1 Slot - Supports AMD Quad CrossFireX™ and CrossFireX™ *Supports NVMe SSD as boot disks Storage - 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug* - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU)** - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module *M2_2 and SATA3_3 share lanes. If either one of them is in use, the other one will be disabled. **Supports NVMe SSD as boot disks Supports ASRock U.2 Kit Connector - 1 x COM Port Header - 1 x TPM Header - 1 x Chassis Intrusion Header - 1 x Power LED and Speaker Header - 1 x RGB LED Header* - 1 x Addressable LED Header** - 1 x AMD Fan LED Header*** - 1 x CPU Fan Connector (4-pin)**** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***** - 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) *Supports in total up to 12V/3A, 36W LED Strip **Supports in total up to 5V/3A, 15W LED Strip ***The AMD Fan LED Header supports LED strips of maximum load of 3A (36W) and length up to 2.5M. ****The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. *****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. ******The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use. Rear Panel I/O - 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x DVI-D Port - 1 x HDMI Port - 2 x USB 2.0 Ports (Supports ESD Protection) - 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection) - 1 x USB 3.2 Gen2 Type-C Port (10

Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors Supports DDR4 3200* 1 PCIe 3.0 x16, 1 PCIe 2.0 x16, 1 PCIe 2.0 x1 AMD Quad CrossFireX™ Graphics Output:HDMI, DVI-D, D-Sub 7.1 CH HD Audio (Realtek ALC892/897 Audio Codec) 4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (SATA3) 2 USB 3.2 Gen2 (Rear Type-A+C) 6 USB 3.2 Gen1 (2 Front, 4 Rear) Realtek Gigabit LAN *Actual support may vary by CPU. Unique Feature ASRock USB 3.2 Gen2 - ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s) - ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s) ASRock Super Alloy - Premium 42A Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB - 2oz Copper PCB ASRock Ultra M.2 (PCIe Gen3 x4) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop CPU - Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors - Digi Power design - 10 Power Phase design Chipset - AMD Promontory B450 Memory - Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Summit Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Raven Ridge) support DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory - Max. capacity of system memory: 128GB** - Supports Extreme Memory Profile (XMP) memory modules - 15µ Gold Contact in DIMM Slots *For Ryzen Series APUs (Picasso, Cezanne, Renoir and Raven Ridge), ECC is only supported with PRO CPUs. SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. BIOS - 128Mb AMI UEFI Legal BIOS with multilingual GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - DRAM Voltage multi-adjustment Graphics - Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU* - DirectX 12, Pixel Shader 5.0 - Shared memory default 2GB. Max Shared memory supports up to 16GB.** - Three graphics output options: D-Sub, DVI-D and HDMI - Supports Triple Monitor - Supports HDMI 1.4 with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz - Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required) - Supports HDCP 1.4 with DVI-D and HDMI 1.4 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 1.4 Port *Actual support may vary by CPU **The Max shared memory 16GB requires 32GB system memory installed. Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892/897 Audio Codec) - Supports Surge Protection LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE Slots AMD Ryzen series CPUs (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge and Pinnacle Ridge) - 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 mode)* - 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode) AMD Ryzen series CPUs (Picasso, Raven Ridge) - 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 mode)* - 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode) AMD Athlon series CPUs - 1 x PCI Express 3.0 x16 Slot (PCIE2: x4 mode)* - 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode) - 1 x PCI Express 2.0 x1 Slot - Supports AMD Quad CrossFireX™ and CrossFireX™ *Supports NVMe SSD as boot disks Storage - 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug* - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU)** - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module *M2_2 and SATA3_3 share lanes. If either one of them is in use, the other one will be disabled. **Supports NVMe SSD as boot disks Supports ASRock U.2 Kit Connector - 1 x COM Port Header - 1 x TPM Header - 1 x Chassis Intrusion Header - 1 x Power LED and Speaker Header - 1 x RGB LED Header* - 1 x Addressable LED Header** - 1 x AMD Fan LED Header*** - 1 x CPU Fan Connector (4-pin)**** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***** - 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) *Supports in total up to 12V/3A, 36W LED Strip **Supports in total up to 5V/3A, 15W LED Strip ***The AMD Fan LED Header supports LED strips of maximum load of 3A (36W) and length up to 2.5M. ****The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. *****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. ******The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use. Rear Panel I/O - 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x DVI-D Port - 1 x HDMI Port - 2 x USB 2.0 Ports (Supports ESD Protection) - 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection) - 1 x USB 3.2 Gen2 Type-C Port (10

ASRock B450M Pro4 R2.0

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen a Athlon (patice AM4)

Čipová sada AMD B450

Paměť 4x DDR4 paměťový slot, podpora až 128 GB Dvoukanálová architektura paměti CPU Ryzen (Vermeer a Matisse) podporuje 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Pinaccle Ridge a Summit Ridge) podporuje 3200+ (OC)/ 2933 (OC)/ 2667/ 2400/ 2133 MHz CPU Ryzen (Picasso) podporuje 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Raven Ridge) podporuje 3200+ (OC)/ 2933/ 2667/ 2400/ 2133 MHz Podpora ECC a non-ECC, bez vyrovnávací paměti CPU Ryzen (Raven Ridge a Picasso) podporuje pouze non-ECC, bez vyrovnávací paměti (ECC podporováno jen u verzí PRO) Podpora Extreme Memory Profile (XMP)

Sloty 1x PCIe 3.0 x16 slot CPU Ryzen (Vermeer, Matisse, Summit Ridge a Pinnacle Ridge) podporuje x16 režim CPU Ryzen (Picasso, Raven Ridge) podporuje x8 režim CPU Athlon podporuje x4 režim 1x PCIe 2.0 x16 slot (podporuje x4 režim) CPU Athlon podporuje x2 režim 1x PCIe 2.0 x1 slot

Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen a Athlon s Radeon Vega grafickou kartou 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 24 Hz, 3840 x 2160 při 30 Hz 1x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz 1x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Multi-GPU Podpora AMD CrossFireX a Quad CrossFireX

Úložiště 4x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 1x Ultra M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4 režim) CPU Athlon podporuje PCIe 3.0 x2 režim 1x M.2 slot, M Key, pro jednotky typu 2230/2242/2260/2280 (SATA režim)

USB 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 1x USB 3.2 Gen2 (USB 3.1) port na zadním panelu 1x USB 3.2 Gen2 (USB 3.1) typ C port na zadním panelu

Audio Realtek ALC892/897 Codec 7.1kanálové High Definition Audio

LAN 1x Realtek RTL8111H Gigabit LAN řadič

Interní konektory 1x konektor pro sériový port 1x TPM konektor 1x konektor detekce vniknutí do skříně 1x konektor reproduktoru a Power LED 1x konektor RGB LED pásku 1x konektor adresovatelného LED pásku 1x konektor AMD LED ventilátoru 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ pumpy vodního chlazení 3x 4-pin konektor ventilátoru skříně/ pumpy vodního chlazení 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x USB konektor AMD LED ventilátoru 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)

Porty na zadním panelu 1x PS/2 combo port klávesnice a myši 1x VGA 1x DVI-D 1x HDMI 2x USB 2.0 1x USB 3.2 Gen2 typ C port 1x USB 3.2 Gen2 (USB 3.1) port 4x USB 3.2 Gen1 (USB 3.0) port 1x RJ-45 3x audio jack

Rozměry 24,4 x 24,4 cm Micro ATX formát

Specifikace Podporuje stolní procesory AMD AM4 Socket Ryzen ™ řady 2000, 3000 a 5000 Podporuje DDR4 3200 * 1 PCIe 3.0 x16, 1 PCIe 2.0 x16, 1 PCIe 2.0 x1 AMD Quad CrossFireX ™ Grafický výstup: HDMI, DVI-D, D-Sub 7.1kanálový zvuk HD (kodek Realtek ALC892/897) 4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (SATA3) 2 USB 3.2 Gen2 (zadní typ A+C) 6 USB 3.2 Gen1 (2 vpředu, 4 vzadu) - 1 x záhlaví portu COM - 1 x záhlaví TPM - 1 x záhlaví vniknutí do šasi - 1 x LED napájení a záhlaví reproduktoru - 1 x záhlaví RGB LED * - 1 x adresovatelná LED hlavička * * - 1 x záhlaví LED ventilátoru AMD * * * - 1 x konektor ventilátoru procesoru (4kolíkový) * * * * - 1 x konektor ventilátoru procesoru/vodního čerpadla (4kolíkový) (inteligentní ovládání rychlosti ventilátoru) * * * * * - 3 x konektory ventilátoru šasi/vodního čerpadla ( 4kolíkový) (inteligentní ovládání rychlosti ventilátoru) * * * * * * - 1 x 24pinový napájecí konektor ATX - 1 x 8pinový napájecí konektor 12 V - 1 x konektor zvuku na předním panelu - 2 x záhlaví USB 2.0 (podpora 4 porty USB 2.0) (podporuje ochranu ESD) - 1 x záhlaví USB 3.2 Gen1 (podporuje 2 porty USB 3.2 Gen1) (podporuje ochranu ESD) Zadní panel I/O - 1 x port PS/2 pro myš/klávesnici - 1 x port D -Sub - 1 x port DVI -D - 1 x port HDMI - 2 x porty USB 2.0 (podporuje ochranu ESD) - 1 x port USB 3.2 Gen2 typu A (10 Gb/s) (podporuje ochranu ESD) - 1 x port USB 3.2 Gen2 typu C (10 Gb/s) (podporuje ochranu ESD) - 4 x porty USB 3.2 Gen1 (podporuje ochranu ESD) - 1 x RJ -45 LAN port s LED (ACT / LINK LED a SPEED LED) - HD audio konektory: Line in / Přední reproduktor / Mikrofon Form Factor - Formát Micro ATX: 9,6 palce x 9,6 palce, 24,4 cm x 24,4 cm

Parametr	Hodnota
Pro procesory	AMD
Socket (patice)	Socket AM4
Chipset	AMD B450
Chipset	AMD
Počet paměťových slotů	4
Technologie paměti RAM	DDR4
Formát základní desky	micro ATX
Podpora RAID	Bez RAID podpory
PCI Express x16	2
PCI Express x1	1
USB 2	6
USB 3	8
USB C	1
SATA 3	4
PCI	0
M.2 slot	2
3.5mm Jack	Ano
LAN	1Gbit/s
VGA	1
DVI	1
HDMI	1
DisplayPort	0
Bezdrátové připojení	bez
Led Header	Ano
COM port	Ano
LPT port	Ne
TPM	Ano

Specifikace:

B450M Pro4 R2.0

• Podporuje stolové procesory AMD AM4 Socket Ryzen™ 2000, 3000, 4000 série G, 5000 a 5000 série G
• Podporuje DDR4 3200*
• 1 PCIe 3.0 x16, 1 PCIe 2.0 x16, 1 PCIe 2.0 x1
• AMD Quad CrossFireX™
• Grafický výstup: HDMI, DVI-D, D-Sub
• 7.1 CH HD Audio (zvukový kodek Realtek ALC892/897)
• 4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (SATA3)
• 2 USB 3.2 Gen2 (zadný typ A+C)
• 6 USB 3.2 Gen1 (2 predné, 4 zadné)
• Realtek Gigabit LAN
• *Skutočná podpora sa môže líšiť v závislosti od procesora.

Jedinečná funkcia

ASRock USB 3.2 Gen2 - ASRock USB 3.2 port typu A Gen2 (10 Gb/s) - ASRock USB 3.2 porty typu C Gen2 (10 Gb/s) ASRock Super Alloy - Prémiová 42A napájacia tlmivka - Zafírovo čierna PCB - PCB zo sklenenej tkaniny s vysokou hustotou - 2oz medená PCB ASRock Ultra M.2 (PCIe Gen3 x4) ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN) ASRock Live Update & APP Shop

CPU

- Podporuje stolové procesory AMD AM4 Socket Ryzen™ 2000, 3000, 4000 série G, 5000 a 5000 série G - Digi Power design - 10-fázový dizajn napájania

Čipová súprava

- AMD Promontory B450

Pamäť

- Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Summit Ridge) support DDR4 3200+( kapacita systémovej pamäte: 128 GB** - podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP) - 15µ zlatý kontakt v slotoch DIMM

*V prípade procesorov APU radu Ryzen (Picasso, Cezanne, Renoir a Raven Ridge) je ECC podporovaná len s procesormi PRO. Informácie o podpore pamäťových frekvencií AMD, ktoré nie sú súčasťou protokolu XMP, nájdete v nasledujúcej tabuľke.

**Vzhľadom na obmedzenie operačného systému môže byť skutočná veľkosť pamäte menšia ako 4 GB pre rezerváciu na používanie systému pod 32-bitovým operačným systémom Windows. Pre 64-bitový operačný systém Windows so 64-bitovým procesorom takéto obmedzenie neexistuje.

BIOS

- 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania - Podporuje "Plug and Play" - ACPI 5.1 dodržiavanie udalostí prebudenia - Podporuje jumperfree - SMBIOS 2.3 podpora - Viacnásobné nastavenie napätia DRAM

Grafika

- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen* - DirectX 12, Pixel Shader 5.0 - Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.** - Tri možnosti grafického výstupu: D-Sub, DVI-D a HDMI - Podporuje trojitý monitor - Podporuje HDMI 1.4 s max. rozlíšenie až do 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz - Podporuje DVI-D s max. rozlíšenie do 1920x1200 @ 60Hz - Podporuje D-Sub s max. rozlíšenie až do 1920x1200 @ 60Hz - podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 1.4 porty (vyžaduje sa kompatibilný monitor HDMI) - Podporuje HDCP 1.4 s DVI-D a HDMI 1.4 porty - Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 1.4 Port

*Skutočná podpora sa môže líšiť podľa CPu

**Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte.

Audio

- 7.1 CH HD Audio s ochranou obsahu (Realtek ALC892/897 Audio Codec) - Podporuje prepäťovú ochranu

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Podporuje Wake-On-LAN - Podporuje ochranu pred bleskom/ESD - Podporuje energeticky efektívny Ethernet 802.3az - Podporuje PXE

Sloty

Procesory radu AMD Ryzen (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge a Pinnacle Ridge) - 1 x PCI Express 3.0 x16 Slot (PCIE2: režim x16)* - 1 x PCI Express 2.0 x16 Slot (režim PCIE3: x4) Procesory radu AMD Ryzen (Picasso, Raven Ridge) - 1 x PCI Express 3.0 x16 Slot (PCIE2: režim x8)* - 1 x PCI Express 2.0 x16 Slot (režim PCIE3: x4) Procesory radu AMD Athlon - 1 x PCI Express 3.0 x16 Slot (PCIE2: režim x4)* - 1 x PCI Express 2.0 Slot x16 (PCIE3: režim x4)

- 1 x PCI Express 2.0 x1 Slot - Podporuje AMD Quad CrossFireX™ a CrossFireX™

*Podpora diskov NVMe SSD ako štartovacích diskov

Úložisko

- 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug* - 1 x Ultra M.2 Zásuvka (M2_1), podporuje kľúč M typu 2242/2260/2280 M.2 moduly PCI Express až do Gen3 x4 (32 Gb/s) (s Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge a Pinnacle Ridge) alebo Gen3 x2 (16 Gb/s) (s APU radu Athlon)** - 1 x M.2 Zásuvka (M2_2), podporuje kľúč M typu 2230/2242/2260/2280 M.2 SATA3 6.modul 0 Gb/s

*M2_2 a SATA3_3 majú spoločné frekvenčné pásma. Ak sa niektorá z nich používa, druhá sa vypne.

**Podporuje NVMe SSD ako štartovacie disky Podporuje ASRock U.2 Súprava

Konektor

- 0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu proti ESD) - 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD)

*Podporuje celkovo až 12 V/3 A, 36 W LED pásik

**Podporuje celkovo až 5V/3A, 15W LED pásik

***Záhlavie AMD Fan LED Header podporuje LED pásiky s maximálnym zaťažením 3A (36 W) a dĺžkou do 2.5M.

****Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).

*****Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W).

******Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W). CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP a CHA_FAN3/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.

Vstupy/výstupy na zadnom paneli

- 1 x port PS/2 pre myš/klávesnicu - 1 x port D-Sub - 1 x port DVI-D - 1 x port HDMI - 2 x USB 2.0 Porty (podporuje ochranu proti ESD) - 1 x USB 3.2 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu) - 1 x USB 3.2 Gen2 port typu C (10 Gb/s) (podporuje ochranu proti ESD) - 4 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD) - 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED) - HD audio konektory: Line in / Predný reproduktor / Mikrofón

Softvér a UEFI

Softvér - ASRock A-Tuning - ASRock Polychrome SYNC - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash - ASRock Easy RAID Installer

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Podpora CD

- Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome

Príslušenstvo

- Stručná inštalačná príručka, podporné CD, I/O Shield - 2 x dátové káble SATA - 2 x skrutky pre M.2 zásuvky

Monitor hardvéru

- Snímanie teploty: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Tichý ventilátor (automatické nastavenie otáčok ventilátorov šasi podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Riadenie viacerých otáčok ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Detekcia otvorenia skrine - Monitorovanie napätia: +12V, +5V, +3.3V, Vcore

Faktor formy

- Micro ATX Formát: 9.6 x 9 palcov.6-in, 24.4 cm x 24.4 cm - Pevný kondenzátor

OS

- Microsoft Windows 10 64-bit / 11 64-bit*

*Spoločnosť Summit Ridge oficiálne nepodporuje systém Windows 11.

Certifikáty

- FCC, CE - ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj).
