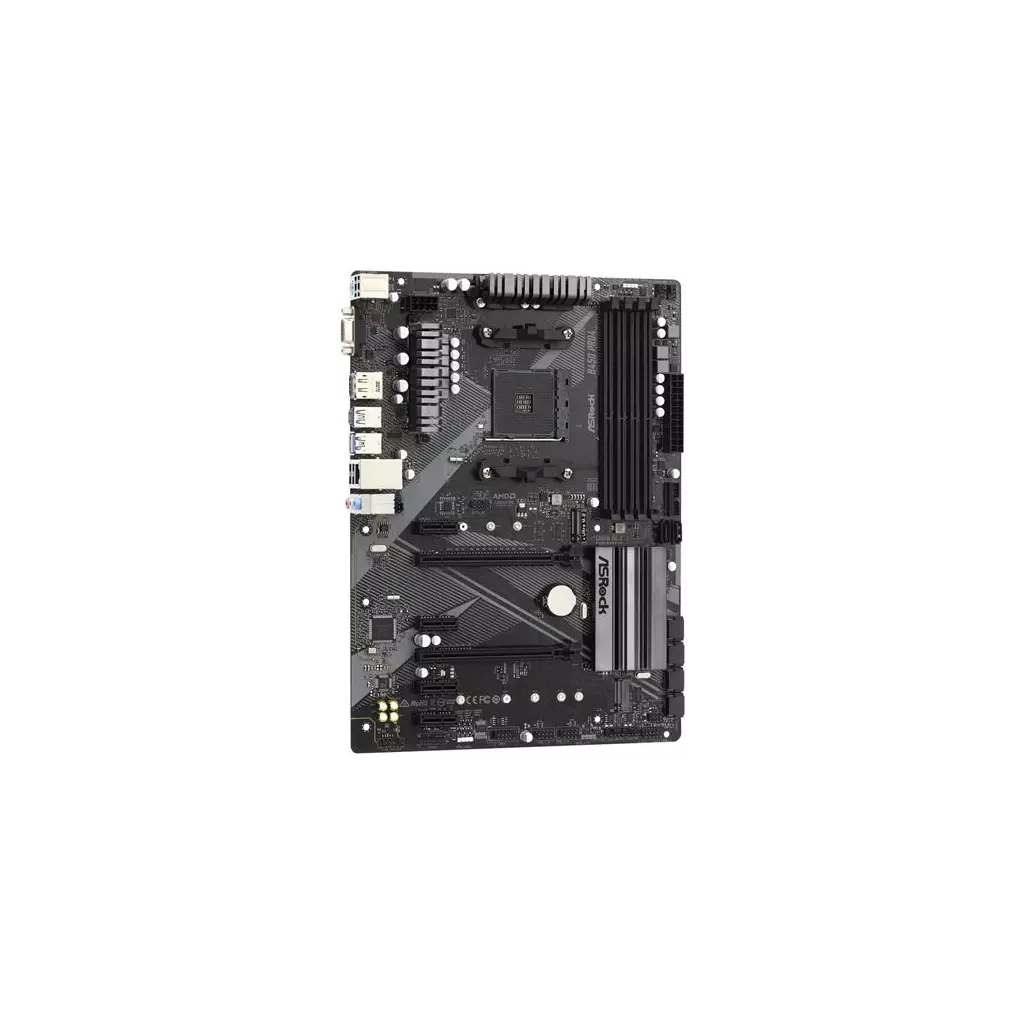

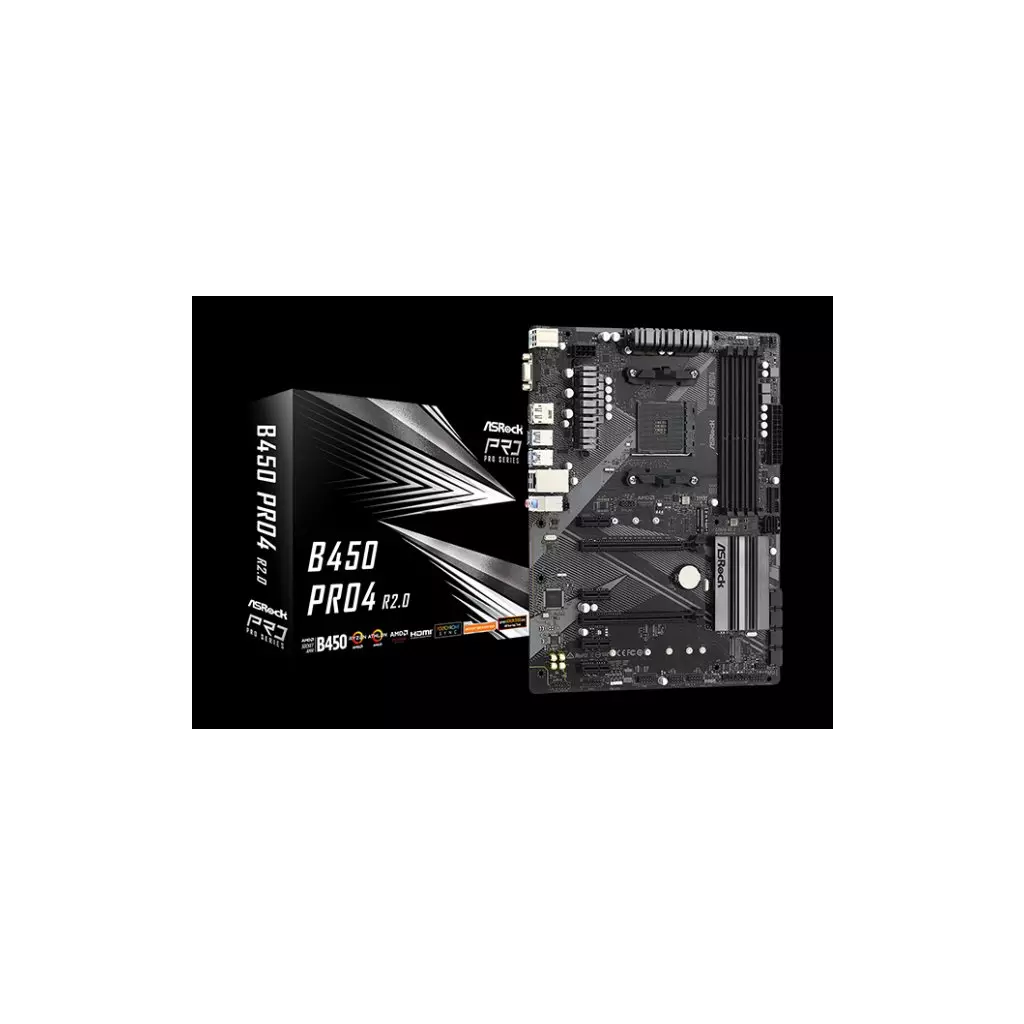

ASROCK B450 PRO4 R2.0 (AM4, amd B450, 4xDDR4 3200,

Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors Supports DDR4 3200+ (OC) 2 PCIe 3.0 x16, 4 PCIe 2.0 x1 AMD Quad CrossFireX™ Graphics Output: HDMI, Display Port, D-Sub 7.1 CH HD Audio (Realtek ALC892/897 Audio Codec) 6 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen3 x2 & SATA3) 2 USB 3.2 Gen2 (Rear Type A+C) 6 USB 3.2 Gen1 (2 Front, 4 Rear) Realtek Gigabit LAN Unique Feature ASRock USB 3.2 Gen2 - ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s) - ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s) ASRock Super Alloy - Premium Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB - 2oz Copper PCB ASRock Ultra M.2 (PCIe Gen3 x4) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop CPU - Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors - Digi Power design - 10 Power Phase design Chipset - AMD Promontory B450 Memory - Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Summit Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Raven Ridge) support DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory - Max. capacity of system memory: 128GB* - Supports Extreme Memory Profile (XMP) memory modules - 15µ Gold Contact in DIMM Slots *For Ryzen Series APUs (Picasso, Cezanne, Renoir and Raven Ridge), ECC is only supported with PRO CPUs. SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation. BIOS - 128Mb AMI UEFI Legal BIOS with multilingual GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - DRAM Voltage multi-adjustment Graphics - Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU* - DirectX 12, Pixel Shader 5.0 - Shared memory default 2GB. Max Shared memory supports up to 16GB.** - Three graphics output options: D-Sub, HDMI and DisplayPort 1.2 - Supports Triple Monitor - Supports HDMI 1.4 with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz - Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required) - Supports HDCP 1.4 with HDMI 1.4 and DisplayPort 1.2 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.2 Ports *Actual support may vary by CPU **The Max shared memory 16GB requires 32GB system memory installed. Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892/897 Audio Codec) - Supports Surge Protection LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE Slots AMD Ryzen series CPUs (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge and Pinnacle Ridge) - 2 x PCI Express 3.0 x16 Slots (PCIE2: x16 mode; PCIE4: x4 mode)* AMD Ryzen series CPUs (Picasso, Raven Ridge) - 2 x PCI Express 3.0 x16 Slots (PCIE2: x8 mode; PCIE4: x4 mode)* AMD Athlon series CPUs - 2 x PCI Express 3.0 x16 Slots (PCIE2: x4 mode; PCIE4: x2 mode)* - 4 x PCI Express 2.0 x1 Slots - Supports AMD Quad CrossFireX™ and CrossFireX™** *Supports NVMe SSD as boot disks If M2_1 is occupied, PCIE4 will be disabled. **This feature is only supported with Ryzen Series CPUs (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge, Pinnacle Ridge, Picasso and Raven Ridge). Storage - 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug* - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU)** - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)** *M2_2, SATA3_3 and SATA3_4 share lanes. If either one of them is in use, the others will be disabled. **If M2_1 is occupied, PCIE4 will be disabled. Supports NVMe SSD as boot disks Supports ASRock U.2 Kit Connector - 1 x COM Port Header - 1 x TPM Header - 1 x Power LED and Speaker Header - 1 x RGB LED Header* - 1 x Addressable LED Header** - 1 x AMD Fan LED Header*** - 1 x CPU Fan Connector (4-pin)**** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***** - 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) *Supports in total up to 12V/3A, 36W LED Strip **Supports in total up to 5V/3A, 15W LED Strip ***The AMD Fan LED Header supports LED strips of maximum load of 3A (36W) and length up to 2.5M. ****The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. *****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. ******The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP

Podporuje stolní procesory AMD AM4 Socket Ryzen ™ řady 2000, 3000 a 5000 Podporuje DDR4 3200+ (OC) 2 PCIe 3.0 x16, 4 PCIe 2.0 x1 AMD Quad CrossFireX ™ Grafický výstup: HDMI, Display Port, D-Sub 7.1kanálový zvuk HD (zvukový kodek Realtek ALC892 / 897) 6 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen3 x2 a SATA3) 2 USB 3.2 Gen2 (zadní typ A + C) 6 USB 3.2 Gen1 (2 přední, 4 zadní) Gigabit LAN Realtek Konektor - 1 x záhlaví portu COM - 1 x záhlaví TPM - 1 x LED napájení a záhlaví reproduktoru - 1 x záhlaví RGB LED - 1 x adresovatelná záhlaví LED - 1 x záhlaví LED ventilátoru AMD - 1 x konektor ventilátoru CPU (4kolíkový) - 1 x konektor ventilátoru CPU / vodního čerpadla (4kolíkový) - 3 x konektory ventilátoru skříně / vodního čerpadla (4kolíkový) - 1 x 24kolíkový napájecí konektor ATX - 1 x 8kolíkový 12V napájecí konektor - 1 x zvukový konektor na předním panelu - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) I / O na zadním panelu - 1 x port pro myš / klávesnici PS / 2 - 1 x port D-Sub - 1 x port HDMI - 1 x port DisplayPort 1.2 - 2 x porty USB 2.0 (podporuje ochranu ESD) - 1 x port USB 3.2 Gen2 typu A (10 Gb / s) (podporuje ochranu ESD) - 1 x port USB 3.2 Gen2 typu C (10 Gb / s) (podporuje ochranu ESD) - 4 x porty USB 3.2 Gen1 (podporuje ochranu ESD) - 1 x port LAN RJ-45 s LED (ACT / LINK LED a SPEED LED) - HD audio konektory: Line in / přední reproduktor / mikrofon Provedení - Formát ATX: 12,0 palce x 8,8 palce, 30,5 cm x 22,4 cm

Parametr	Hodnota
Socket (patice)	Socket AM4
Formát	ATX
Integrovaná grafická karta	Ano (CPU)
Chipset	AMD
Technologie paměti RAM	DDR4
PCI express 16x	Více než 1
Integrovaná LAN karta	1
Podpora RAID	1
Podpora RAID	10
Rozhraní	HDMI
Rozhraní	VGA
Rozhraní	USB 2.0
Rozhraní	USB 3.2
Rozhraní	3.5mm Jack
Rozhraní	LAN
Rozhraní	DisplayPort
Další rozhraní	M.2

Specifikace:

B450 Pro4 R2.0

• Supports AMD AM4 Socket Ryzen™ 2000, 3000 and 5000 Series Desktop Processors
• Supports DDR4 3200+ (OC)
• 2 PCIe 3.0 x16, 4 PCIe 2.0 x1
• AMD Quad CrossFireX™
• Graphics Output: HDMI, Display Port, D-Sub
• 7.1 CH HD Audio (Realtek ALC892/897 Audio Codec)
• 6 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen3 x2 & SATA3)
• 2 USB 3.2 Gen2 (Rear Type A+C)
• 6 USB 3.2 Gen1 (2 Front, 4 Rear)
• Realtek Gigabit LAN

Unique Feature

ASRock USB 3.2 Gen2 - ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s) - ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s) ASRock Super Alloy - Premium Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB - 2oz Copper PCB ASRock Ultra M.2 (PCIe Gen3 x4) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop

CPU

- Supports AMD AM4 Socket Ryzen™ 2000, 3000 and 5000 Series Desktop Processors - Digi Power design - 10 Power Phase design

Chipset

- AMD Promontory B450

Memory

- Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Summit Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Raven Ridge) support DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory

- Max. capacity of system memory: 128GB* - Supports Extreme Memory Profile (XMP) memory modules - 15µ Gold Contact in DIMM Slots

*For Ryzen Series CPUs (Picasso and Raven Ridge), ECC is only supported with PRO CPUs. Please refer to below table for AMD non-XMP memory frequency support.

**Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows 32-bit OS. For Windows 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS

- 128Mb AMI UEFI Legal BIOS with multilingual GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - DRAM Voltage multi-adjustment

Graphics

- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU* - DirectX 12, Pixel Shader 5.0 - Shared memory default 2GB. Max Shared memory supports up to 16GB.** - Three graphics output options: D-Sub, HDMI and DisplayPort 1.2 - Supports Triple Monitor - Supports HDMI 1.4 with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz - Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required) - Supports HDCP 1.4 with HDMI 1.4 and DisplayPort 1.2 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.2 Ports

*Actual support may vary by CPU **The Max shared memory 16GB requires 32GB system memory installed.

Audio

- 7.1 CH HD Audio with Content Protection (Realtek ALC892/897 Audio Codec) - Supports Surge Protection

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE

Slots

AMD Ryzen series CPUs (Matisse, Summit Ridge and Pinnacle Ridge) - 2 x PCI Express 3.0 x16 Slots (PCIE2: x16 mode; PCIE4: x4 mode)* AMD Ryzen series CPUs (Picasso, Raven Ridge) - 2 x PCI Express 3.0 x16 Slots (PCIE2: x8 mode; PCIE4: x4 mode)* AMD Athlon series CPUs - 2 x PCI Express 3.0 x16 Slots (PCIE2: x4 mode; PCIE4: x2 mode)* - 4 x PCI Express 2.0 x1 Slots - Supports AMD Quad CrossFireX™ and CrossFireX™**

*Supports NVMe SSD as boot disks If M2_1 is occupied, PCIE4 will be disabled. **This feature is only supported with Ryzen Series CPUs (Matisse, Summit Ridge, Pinnacle Ridge, Picasso and Raven Ridge).

Storage

- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug* - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Matisse, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU)** - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)**

*M2_2, SATA3_3 and SATA3_4 share lanes. If either one of them is in use, the others will be disabled. **If M2_1 is occupied, PCIE4 will be disabled. Supports NVMe SSD as boot disks Supports ASRock U.2 Kit

Connector

- 1 x COM Port Header - 1 x TPM Header - 1 x Power LED and Speaker Header - 1 x RGB LED Header* - 1 x Addressable LED Header** - 1 x AMD Fan LED Header*** - 1 x CPU Fan Connector (4-pin)**** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***** - 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)

*Supports in total up to 12V/3A, 36W LED Strip **Supports in total up to 5V/3A, 15W LED Strip ***The AMD Fan LED Header supports LED strips of maximum load of 3A (36W) and length up to 2.5M. ****The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. *****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. ******The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.

Rear Panel I/O

- 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x HDMI Port - 1 x DisplayPort 1.2 - 2 x USB 2.0 Ports (Supports ESD Protection) - 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection) - 4 x USB 3.2 Gen1 Ports (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone

Software and UEFI

Software - ASRock A-Tuning - ASRock Polychrome SYNC - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash - ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Support CD

- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Accessories

- Quick Installation Guide, Support CD, I/O Shield - 2 x SATA Data Cables - 2 x Screws for M.2 Sockets

Hardware Monitor

- Temperature Sensing: CPU, MB - Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans - Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Voltage monitoring: +12V, +5V, +3.3V, Vcore

Form Factor

- ATX Form Factor: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm - Solid Capacitor design

OS

- Microsoft Windows 10 64-bit

Certifications

- FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required)

ASRock B450 Pro4 R2.0 Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů AMD Ryzen a Athlon (patice AM4) Čipová sada AMD B450 Paměť 4x DDR4 paměťový slot, podpora až 128 GB Dvoukanálová architektura paměti CPU Ryzen (Vermeer a Matisse) podporuje 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Pinaccle Ridge a Summit Ridge) podporuje 3200+ (OC)/ 2933 (OC)/ 2667/ 2400/ 2133 MHz CPU Ryzen (Picasso) podporuje 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Raven Ridge) podporuje 3200+ (OC)/ 2933/ 2667/ 2400/ 2133 MHz Podpora ECC a non-ECC, bez vyrovnávací paměti CPU Ryzen (Raven Ridge a Picasso) podporuje pouze non-ECC, bez vyrovnávací paměti (ECC podporováno jen u verzí PRO) Podpora Extreme Memory Profile (XMP) Sloty 1x PCIe 3.0 x16 slot CPU Ryzen (Vermeer, Matisse, Summit Ridge a Pinnacle Ridge) podporuje x16 režim CPU Ryzen (Picasso, Raven Ridge) podporuje x8 režim CPU Athlon podporuje x4 režim 1x PCIe 3.0 x16 slot (podporuje x4 režim) CPU Athlon podporuje x2 režim 4x PCIe 2.0 x1 slot Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen a Athlon s Radeon Vega grafickou kartou 1x HDMI port, podporující max. rozlišení 4096 x 2160 při 24 Hz, 3840 x 2160 při 30 Hz 1x DisplayPort port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz Multi-GPU Podpora AMD CrossFireX a Quad CrossFireX Úložiště ASMedia ASM1061 2x SATA 6Gb/s port B450 čipová sada 4x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 1x Ultra M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4 režim) CPU Athlon podporuje PCIe 3.0 x2 režim 1x M.2 slot, M Key, pro jednotky typu 2230/2242/2260/2280/22110 (PCIe 3.0 x2 a SATA režim) USB 6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 1x USB 3.2 Gen2 (USB 3.1) port na zadním panelu 1x USB 3.2 Gen2 (USB 3.1) typ C port na zadním panelu Audio Realtek ALC892/897 Codec 7.1kanálové High Definition Audio LAN 1x Realtek RTL8111H Gigabit LAN řadič Interní konektory 1x konektor pro sériový port 1x TPM konektor 1x konektor reproduktoru a Power LED 1x konektor RGB LED pásku 1x konektor adresovatelného LED pásku 1x konektor AMD LED ventilátoru 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor ventilátoru CPU/ pumpy vodního chlazení 3x 4-pin konektor ventilátoru skříně/ pumpy vodního chlazení 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x audio konektor předního panelu 1x USB konektor AMD LED ventilátoru 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) Porty na zadním panelu 1x PS/2 combo port klávesnice a myši 1x VGA 1x DisplayPort 1x HDMI 2x USB 2.0 1x USB 3.2 Gen2 typ C port 1x USB 3.2 Gen2 (USB 3.1) port 4x USB 3.2 Gen1 (USB 3.0) port 1x RJ-45 3x audio jack Rozměry 30,5 x 22,4 cm ATX formát

Asrock B450 Pro4 R2.0. Výrobce procesoru: AMD, Patice procesoru: Socket AM4, Kompatibilní procesory: AMD Athlon, AMD Ryzen 3000 Series, AMD Ryzen 5000 Series. Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 128 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, SATA III, Úrovně RAID: 0, 1, 10. Podpora technologie paralelního zpracování: CrossFireX, Quad-GPU CrossFireX, Maximální rozlišení: 4096 x 2160 px. Typ rozhraní Ethernetu: Gigabit Ethernet, Řadič LAN: Realtek RTL8111H

B450 Pro4 R2.0

• Podporuje stolové procesory AMD AM4 Socket Ryzen™ série 2000, 3000 a 5000
• Podpora DDR4 3200+ (OC)
• 2 PCIe 3.0 x16, 4 PCIe 2.0 x1
• AMD Quad CrossFireX™
• Grafický výstup: HDMI, Display Port, D-Sub
• 7.1 CH HD Audio (zvukový kodek Realtek ALC892/897)
• 6 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen3 x2 a SATA3)
• 2 USB 3.2 Gen2 (zadný typ A+C)
• 6 USB 3.2 Gen1 (2 predné, 4 zadné)
• Realtek Gigabit LAN

Jedinečná funkcia

ASRock USB 3.2 Gen2 - ASRock USB 3.2 port typu A Gen2 (10 Gb/s) - ASRock USB 3.2 porty typu C Gen2 (10 Gb/s) ASRock Super Alloy - Premium Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB - 2oz Copper PCB ASRock Ultra M.2 (PCIe Gen3 x4) ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN) ASRock Live Update & APP Shop

CPU

- Podporuje stolové procesory AMD AM4 Socket Ryzen™ série 2000, 3000 a 5000 - dizajn Digi Power - 10-fázový dizajn napájania

Čipová súprava

- AMD Promontory B450

Pamäť

- Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Summit Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Raven Ridge) support DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory

- Max. kapacita systémovej pamäte: 128 GB* - podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP) - 15µ zlatý kontakt v slotoch DIMM

*V prípade procesorov radu Ryzen (Picasso a Raven Ridge) je ECC podporovaná len s procesormi PRO. Informácie o podpore pamäťových frekvencií AMD, ktoré nie sú súčasťou protokolu XMP, nájdete v nasledujúcej tabuľke.

**Vzhľadom na obmedzenie operačného systému môže byť skutočná veľkosť pamäte menšia ako 4 GB pre rezerváciu na používanie systému pod 32-bitovým operačným systémom Windows. Pre 64-bitový operačný systém Windows so 64-bitovým procesorom takéto obmedzenie neexistuje.

BIOS

- 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania - Podporuje "Plug and Play" - ACPI 5.1 dodržiavanie udalostí prebudenia - Podporuje jumperfree - SMBIOS 2.3 podpora - Viacnásobné nastavenie napätia DRAM

Grafika

- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen* - DirectX 12, Pixel Shader 5.0 - Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.** - Tri možnosti grafického výstupu: D-Sub, HDMI a DisplayPort 1.2 - Podporuje tri monitory - Podporuje HDMI 1.4 s max. rozlíšenie až do 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz - Podporuje DisplayPort 1.2 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz - Podporuje D-Sub s max. rozlíšenie až do 1920x1200 @ 60Hz - podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 1.4 porty (vyžaduje sa kompatibilný monitor HDMI) - Podporuje HDCP 1.4 s HDMI 1.4 a DisplayPort 1.2 porty - Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 1.4 a DisplayPort 1.2 Porty

*Skutočná podpora sa môže líšiť v závislosti od CPU **Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte.

Audio

- 7.1 CH HD Audio s ochranou obsahu (Realtek ALC892/897 Audio Codec) - Podporuje prepäťovú ochranu

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Podporuje Wake-On-LAN - Podporuje ochranu pred bleskom/ESD - Podporuje energeticky efektívny Ethernet 802.3az - Podporuje PXE

Sloty

Procesory radu AMD Ryzen (Matisse, Summit Ridge a Pinnacle Ridge) - 2 x PCI Express 3.0 x16 slotov (PCIE2: režim x16; PCIE4: režim x4)* Procesory radu AMD Ryzen (Picasso, Raven Ridge) - 2 x PCI Express 3.0 x16 slotov (PCIE2: režim x8; PCIE4: režim x4)* Procesory radu AMD Athlon - 2 x PCI Express 3.0 x16 slotov (PCIE2: režim x4; PCIE4: režim x2)* - 4 x PCI Express 2.0 x1 slotov - Podporuje AMD Quad CrossFireX™ a CrossFireX™**

*Podporuje NVMe SSD ako štartovacie disky Ak je M2_1 obsadený, PCIE4 bude vypnutý. **Táto funkcia je podporovaná len s procesormi radu Ryzen (Matisse, Summit Ridge, Pinnacle Ridge, Picasso a Raven Ridge).

Úložisko

- 4 x SATA3 6.0 Gb/s Konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug* - 2 x SATA3 6.0 Gb/s Konektory ASMedia ASM1061, podpora NCQ, AHCI a Hot Plug - 1 x Ultra M.2 Zásuvka (M2_1), podporuje kľúč M typu 2242/2260/2280 M.2 moduly PCI Express do Gen3 x4 (32 Gb/s) (s Matisse, Picasso, Summit Ridge, Raven Ridge a Pinnacle Ridge) alebo Gen3 x2 (16 Gb/s) (s APU radu Athlon)** - 1 x M.2 Zásuvka (M2_2), podporuje kľúč M typu 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x2 (16 Gb/s)**

*M2_2, SATA3_3 a SATA3_4 majú spoločné jazdné pruhy. Ak sa niektorá z nich používa, ostatné sa vypnú. **Ak je M2_1 obsadený, PCIE4 bude vypnutý. Podporuje NVMe SSD ako štartovacie disky Podporuje ASRock U.2 Súprava

Konektor

- 1 x záhlavie COM portu - 1 x záhlavie TPM - 1 x záhlavie LED napájania a reproduktorov - 1 x záhlavie RGB LED* - 1 x záhlavie adresovateľných LED** - 1 x záhlavie LED ventilátora AMD*** - 1 x konektor ventilátora CPU (4-pinový)**** - 1 x konektor ventilátora CPU/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora)***** - 3 x konektory ventilátora šasi/vodného čerpadla (4-pinové) (inteligentné riadenie otáčok ventilátora)***** - 1 x 24-pinový konektor napájania ATX - 1 x 8-pinový konektor napájania 12V - 1 x konektor zvuku na prednom paneli - 2 x USB 2.0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu proti ESD) - 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD)

*Podporuje celkovo až 12 V/3 A, 36 W LED pásik **Podporuje celkovo až 5 V/3 A, 15 W LED pásik ***Záhlavník AMD Fan LED podporuje LED pásiky s maximálnym zaťažením 3 A (36 W) a dĺžkou do 2.5M. ****Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W). *****Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W). ******Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W). CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP a CHA_FAN3/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.

Vstupy/výstupy na zadnom paneli

- 1 x port PS/2 pre myš/klávesnicu - 1 x port D-Sub - 1 x port HDMI - 1 x DisplayPort 1.2 - 2 x USB 2.0 Porty (podporuje ochranu proti ESD) - 1 x USB 3.2 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu) - 1 x USB 3.2 Gen2 port typu C (10 Gb/s) (podporuje ochranu proti ESD) - 4 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD) - 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED) - HD audio konektory: Line in / Predný reproduktor / Mikrofón

Softvér a UEFI

Softvér - ASRock A-Tuning - ASRock Polychrome SYNC - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash - ASRock Easy RAID Installer

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Podpora CD

- Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome

Príslušenstvo

- Stručná inštalačná príručka, podporné CD, I/O Shield - 2 x dátové káble SATA - 2 x skrutky pre M.2 zásuvky

Monitor hardvéru

- Snímanie teploty: CPU, MB - Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Tichý ventilátor (automatické nastavenie otáčok ventilátora šasi podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Ovládanie viacerých otáčok ventilátora: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Monitorovanie napätia: +12V, +5V, +3.3V, Vcore

Faktor formy

- Formát ATX: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm - Pevný kondenzátor

OS

- Microsoft Windows 10 64-bit

Certifikáty

- FCC, CE - ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj).
