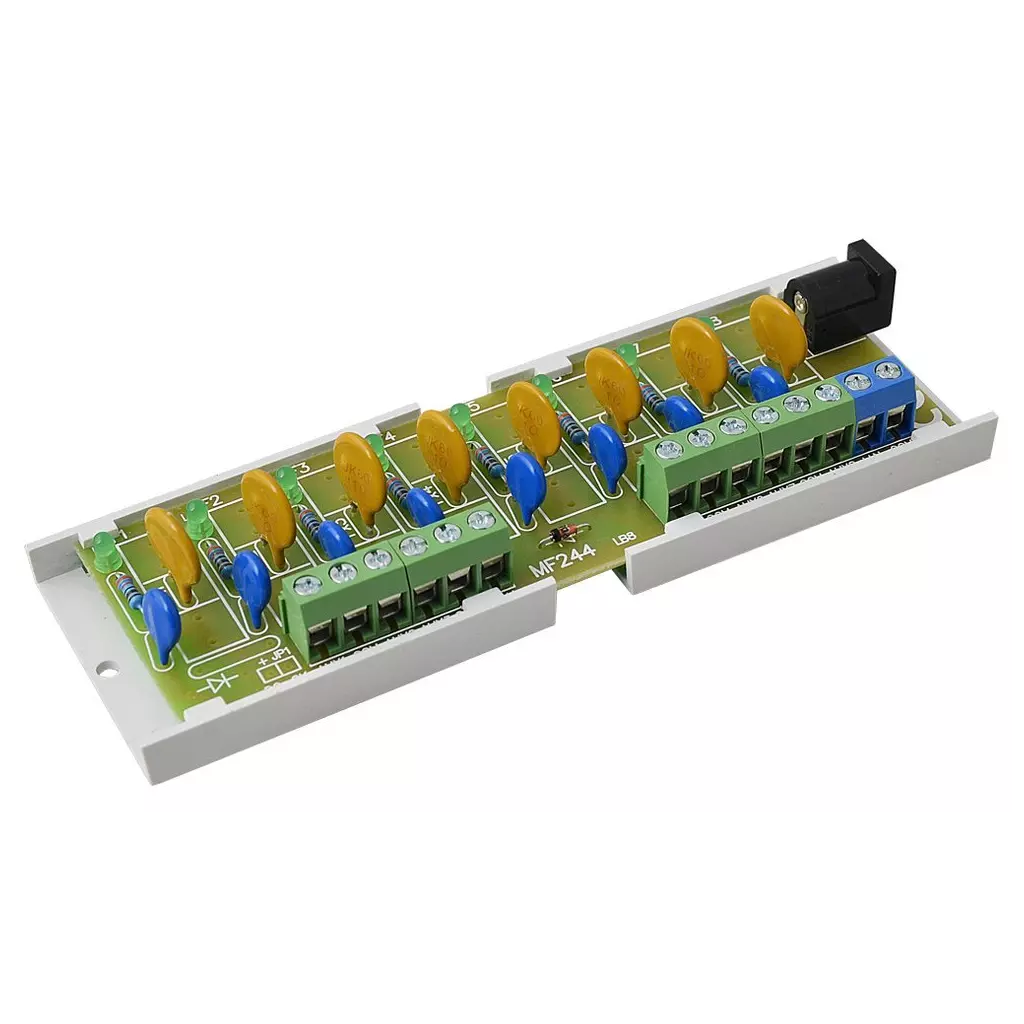

PULSAR Pojistkový modul 8x 1A pro napájecí zdroje

Osmipojistkový 1A modul určený k rozdělení napájení v nízkonapěťových zabezpečovacích systémech (rozvodech napájení), které vyžadují napětí v rozmezí DC 10–30 V. Má k dispozici dva napájecí vstupy, šroubový konektor a stejnosměrnou zásuvku, a osm AUX výstupů. Všechny výstupy jsou nezávisle zajištěny pomocí PTC pojistky. Aktivace pojistky PTC je signalizována zhasnutím příslušné LED diody např. L1 pro AUX1, L2 pro AUX2 atd. Každý výstup je navíc jištěn varistorem, který chrání napájecí zdroj a přijímače před přepětím v napájecím obvodu.

ZÁKLADNÍ SPECIFIKACE

Napájení: DC 10–30 V Výstupní napětí: U_AUX = U_IN (DC 10–30 V) Počet vstupů: 1× zásuvka DC 5,5/2,1, 1× šroubovací konektor Počet výstupů: 8× AUX Pojistky: 8× 1 A (PTC) Provozní teplota: –10 °C až 50 °C Rozměry: 124 × 43 × 21 mm Hmotnost: 50 g

Modul pojistek je určen pro rozdělení napájení pro zabezpečovací systémy. Modul má dva napájecí vstupy: svorkovnici a zásuvku DC 5,5/2,1. Pojistkový blok má provozní napětí 10 až 30 V DC. Modul má 8 nezávislých výstupů AUX1 až AUX8. Podle typu modulu je každý výstup jištěn polymerovou vratnou pojistkou. Vypnutí pojistky je signalizováno zhasnutím indikační LED.: L1 pro AUX1 atd. Každý výstup je jištěn varistorem proti přepětí z příchozí linky. Vlastnosti:

• Vstupní napětí: 10V÷30VDC
• Výstupní proud: 8 x 1A
• Počet vstupů/výstupů: 2/8
• Ochrana: SCP, OLP*, proti přepěti
• Dodatečné funkce: dodatečný vstup napájení - zásuvka DC 5.5/2.1
• Optická signalizace LED
• Rozměry: W=140 H=43 D=21 mm
• Opce montáže: montážní lišta, samolepicí páska
• Poznámky:možnost montáže na napájecích zdrojích série PSD (desktop)

SCP - ochrana proti zkratu OVP - přepěťová ochrana OLP - zajištění proti přetížení UVP - ochrana akumulátoru proti nadměrnému vybití
