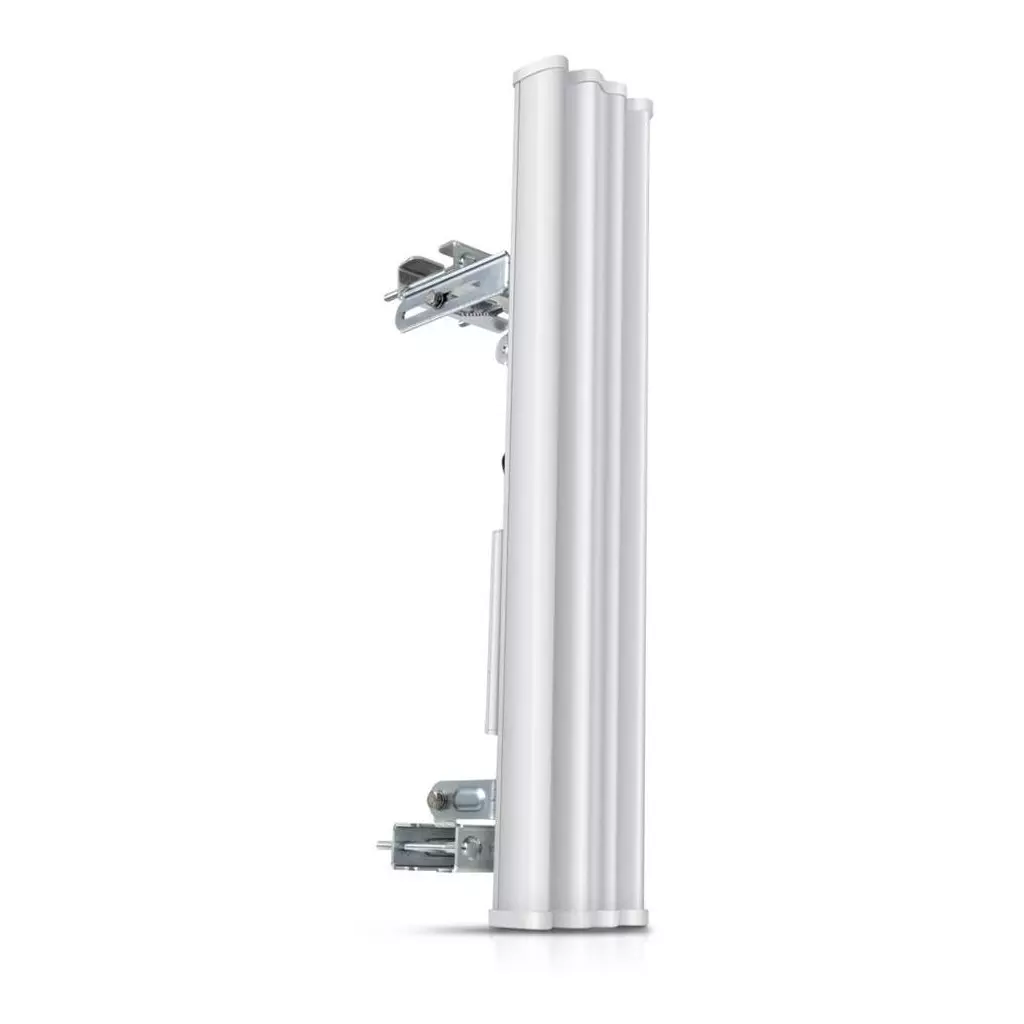

Ubiquiti sektor.anténa 5GHz MIMO 20dBi 90° rocket kit

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. Parametry: Držák: na stožár s elevací Frekvence: 5,15 - 5,85 GHz Impedance: 50 Ohm Polarizace: Lineární - horizontální a vertikální PSV: <= 1,5 Rozměry: 700 x 135 x 93 mm Typ konektoru: RSMA Vyzař. úhel - H.: 91°/4° Vyzař. úhel - V.: 85°/4° Zisk: 20 dBi Hmotnost: 5,9 kg

PŘEHLED Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. SPECIFIKACE Frekvence: 5,15-5,85GHz Polarizace: MIMO Zisk: 20dBi Vyzařovací úhly (H/V): 90°/4° Konektor: 2 x RSMA female Délka VF kabelu: - VSWR: <1,5 Impedance: 50 ohmů Předozadní poměr: >30dB Rozměry: 700x145x79mm Hmotnost: 5,9kg Montážní sada pro stožár: průměr 30-80mm Obsah balení: * anténa * držák * objímka * rocket kit

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5.

UBNT sektorová anténa AirMax MIMO 20dBi 5GHz, 90°, rocket kit Popis produktu: Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Technická specifikace: Držák: Na stožár s elevací Frekvence: 5,15 - 5,85 GHz Impedance: 50 Ohm Polarizace: Lineární - horizontální a vertikální PSV: <= 1,5 Rozměry: 700 x 145 x 93 mm Typ konektoru: RSMA Vyzař. úhel - H.: 91°/4° Vyzař. úhel - V.: 85°/4° Zisk: 20 dBi Hmotnost: 5,9 kg

Anténa - 20.3 dBi - venkovní

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5.

Vestavěný Rocket kit

Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Dvoupolarizační sektorová anténa o zisku 20dBi umožňující vykrytí prostoru v 90° pro realizaci MIMO WLAN v pásmu 5GHz. Designována pro nasazení v 802.11n aplikacích s UBNT MIMO Base Station Rocket M5. Instalace: držák na stožár s elevací Frekvence: 5,15 - 5,85 GHz Impedance: 50 Ohm Polarizace: Lineární, horizontální a vertikální PSV: <= 1,5 Rozměry: 700 x 145 x 93 mm Typ konektoru: 2x R-SMA Vyzař. úhel - H rovina: 91°/4° Vyzař. úhel - V rovina: 85°/4° Zisk: 20 dBi Hmotnost: 5,9 kg GPSR kontakt: Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel [email protected]

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. Technické parametry: Bezdrátové vlastnosti Izolace mezi konektory [dB]: 28 MIMO, SISO: 2 x 2 Polarizace: VH VSWR: < 1,5 Bezdrátové frekvence: 5 GHz Vyzařovací úhel - H. pol. [°]: 91 Vyzařovací úhel - V. pol. [°]: 85 Typ antény: Sektorová Zisk antény [dBi]: 20 Fyzické charakteristiky Odolnost proti větru [km/h]: 200 Určeno na stožár o průměru [mm]: 30 až 80 Použití: Venkovní Materiál: Hliník, UV stabilní plast Hmotnost [kg]: 5,9 Hloubka [mm]: 70 Šířka [mm]: 135 Výška [mm]: 700 Konektory a rozhraní Rocket kit: Ano VF konektory: (2) RSMA female

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5.

Vestavěný Rocket kit

Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

AM-5G20-90 – osvědčené řešení Ubiquiti

Sektorová anténa Ubiquiti AM-5G20-90 pracuje v pásmu 5,15–5,85 GHz. Je charakteristická maximální úrovní zesílení 20,3 dBi. Výrobek je určen pro použití na venkovní straně objektu.



Inovace

Využití inovativních řešení se projevuje získáním vysokých parametrů, mezi nimi například optimálním tvarem svazku nebo vysokou úrovní separace.



Konstrukce

Odolná a současně pevná konstrukce sektorové antény je zárukou spolehlivé práce, nezávisle na aktuálním počasí.







Použití

Sektorová anténa Ubiquiti AM-5G20-90 může být používána jak pro tvorbu spojení Point-to-Point, tak pro Point-to-MultiPoint.



airMax

Nabízený model je shodný s protokolem, což umožňuje mimo jiné zvýšení výkonu.

Nejdůležitější vlastnosti

• práce ve frekvenčním pásmu 5 GHz
• maximální úroveň zesílení antény 20 dBi
• polarizace Dual-Linear
• technologie airMax
• odolná konstrukce



Srovnání

	AM-5G16-120	AM-5G17-90	AM-5G19-120	AM-5G20-90
FREQUENCY	5 GHz	5 GHz	5 GHz	5 GHz
GAIN	16 dBi	17 dBi	19 dBi	20 dBi
DIMENSIONS*	367 x 63 X 41 mm	367 x 63 x 41 mm	700 x 135 x 73 mm	700 x 135 x 70 mm
POLARIZATION	Dual-Linear	Dual-Linear	Dual-Linear	Dual-Linear

*Dimensions exclude pole mount and RocketM (RocketM sold separately)



	AM-9M13-120	AM-2G16-90	AM-2G15-120	AM-3G18-120
FREQUENCY	900 MHz	2.4 GHz	2.4 GHz	3 GHz
GAIN	13 dBi	16 dBi	15 dBi	18 dBi
DIMENSIONS*	1290 x 290 x 134 mm	700 x 145 x 79 mm	700 x 145 x 93 mm	735 x 144 x 78 mm
POLARIZATION	Dual-Linear	Dual-Linear	Dual-Linear	Dual-Linear

*Dimensions exclude pole mount and RocketM (RocketM sold separately)



Nejdůležitější vlastnosti

 Více v dokumentu připraveném výrobcem

 Přečtěte si návod



Specifikace
