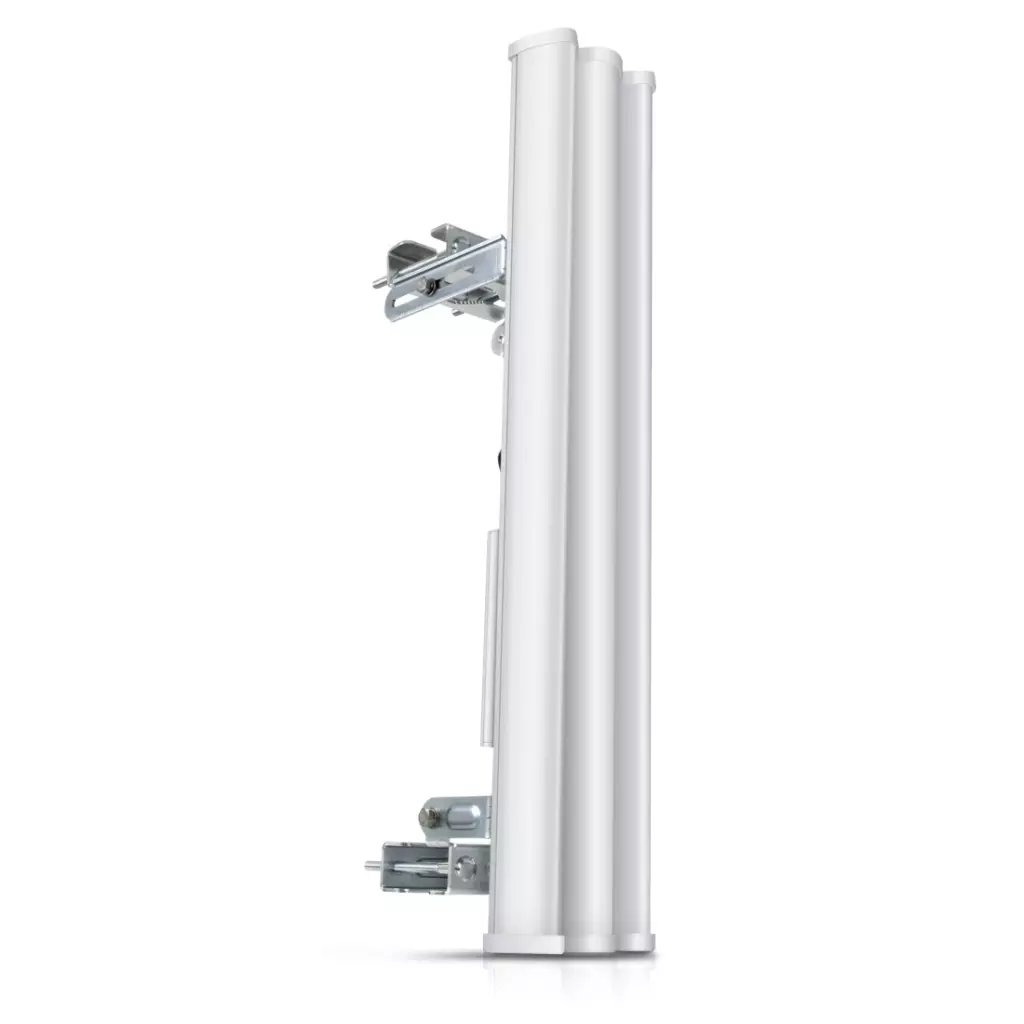

Ubiquiti sektor.anténa 5GHz MIMO 19dBi 120° rocket kit

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. Parametry: Držák: na stožár s elevací Frekvence: 5,15 - 5,85 GHz Impedance: 50 Ohm Polarizace: lineární - horizontální a vertikální PSV: <= 1,5 Rozměry: 700 x 145 x 79 mm Typ konektoru: RSMA Vyzař. úhel - H.: 123°/4° Vyzař. úhel - V.: 123°/4° Zisk: 19 dBi Hmotnost: 5,9 kg

PŘEHLED Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. SPECIFIKACE Frekvence: 5,15-5,85GHz Polarizace: MIMO Zisk: 19dBi Vyzařovací úhly (H/V): 120°/4° Konektor: 2x RSMA female Délka VF kabelu: - VSWR: <1,5 Impedance: 50 ohmů Předozadní poměr: >30dB Rozměry: 700x145x79mm Hmotnost: 5,9kg Montážní sada pro stožár: průměr 30-80mm Obsah balení: * anténa * držák * objímka * rocket kit

UBNT sektorová anténa AirMax MIMO 19dBi 5GHz, 120°, rocket kit Popis produktu: Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Technická specifikace: Držák: Na stožár s elevací Frekvence: 5,15 - 5,85 GHz Impedance: 50 Ohm Polarizace: Lineární - horizontální a vertikální PSV: <= 1,5 Rozměry: 700 x 145 x 79 mm Typ konektoru: RSMA Vyzař. úhel - H.: 123°/4° Vyzař. úhel - V.: 123°/4° Zisk: 19 dBi Hmotnost: 5,9 kg

Anténa - 19.1 dBi - směrový - venkovní

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5.

Vestavěný Rocket kit

Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Dvoupolarizační sektorová anténa o zisku 19dBi vykrytí prostoru ve 120° pro realizaci MIMO WLAN v pásmu 5GHz. Designována pro nasazení v 802.11n aplikacích s UBNT MIMO Base Station Rocket M5. Instalace: držák na stožár s elevací Frekvence: 5,15 - 5,85 GHz Impedance: 50 Ohm Polarizace: Lineární, horizontální a vertikální VSWR: 1,5max Rozměry: 700 x 145 x 97 mm Typ konektoru: 2x R-SMA Vyzař. úhel - H rovina: 123°/4° Vyzař. úhel - V rovina: 123°/4° Zisk: 20 dBi Hmotnost: 5,9 kg GPSR kontakt: Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel [email protected]

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. Technické parametry: Bezdrátové vlastnosti Izolace mezi konektory [dB]: 28 MIMO, SISO: 2 x 2 Polarizace: VH VSWR: < 1,5 Bezdrátové frekvence: 5 GHz Vyzařovací úhel - H. pol. [°]: 123 Vyzařovací úhel - V. pol. [°]: 123 Typ antény: Sektorová Zisk antény [dBi]: 19 Fyzické charakteristiky Odolnost proti větru [km/h]: 200 Určeno na stožár o průměru [mm]: 30 až 80 Použití: Venkovní Materiál: Hliník, UV stabilní plast Hmotnost [kg]: 5,9 Hloubka [mm]: 73 Šířka [mm]: 135 Výška [mm]: 700 Konektory a rozhraní Rocket kit: Ano VF konektory: (2) RSMA female

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Parametry Frekvence 5 GHz Skupina Sektorové antény Specifikace: Držák: Na stožár s elevací Frekvence: 5,15 - 5,85 GHz Impedance: 50 Ohm Polarizace: Lineární - horizontální a vertikální PSV: <= 1,5 Rozměry: 700 x 145 x 79 mm Typ konektoru: RSMA Vyzař. úhel - H.: 123°/4° Vyzař. úhel - V.: 123°/4° Zisk: 19 dBi Hmotnost: 5,9 kg Obsah balení: Anténa Montážní kit s možností náklonu pro montáž na stožár průměru 2-11 cm 2x RF kabel RSM Male/ RSMA Male, 11 cm, voděodolný

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5.

Vestavěný Rocket kit

Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Anténa AM-5G19-120 – spolehlivé řešení Ubiquiti

Sektorová anténa Ubiquiti AM-5G19-120 tvoří doplněk série výkonných zařízení airMax využívajících moderní technologie.

Sektorová anténa Ubiquiti AM-5G19-120 je charakteristická prací ve frekvenčním pásmu 5,15–5,85 GHz. Maximální úroveň zesílení je 19,1 dBi a koeficient napětí stojaté vlny činí (VSRW) 1,5:1.



airMax

Nabízený model tvoří doplněk řady sektorových antén vyznačujících se vysokým výkonem, což je spojeno s využitím protokolu airMax. Anténa je založena na standardu 802.11n.



Inovace

Řešení využívají moderní technologie, což se projevuje dokonalými parametry, např. v oblasti vysokého energetického zisku, vysoké úrovně separace mezi různě polarizovanými svazky nebo správného tvaru vyzařovacího svazku.





Konstrukce

Sektorová anténa Ubiquiti AM-5G19-120 se vyznačuje odolnou konstrukcí, což umožňuje její provoz v náročných podmínkách.

Použití

Řešení AM-5G19-120 se využívá pro tvorbu spojení Point-to-Point a také Point-to-Multi-Point.



Nejdůležitější vlastnosti

• práce ve frekvenčním pásmu 5 GHz
• maximální úroveň zesílení antény 19 dBi
• polarizace Dual-Linear
• 2x2 MIMO
• odolná konstrukce

Srovnání

	AM-5G16-120	AM-5G17-90	AM-5G19-120	AM-5G20-90
FREQUENCY	5 GHz	5 GHz	5 GHz	5 GHz
GAIN	16 dBi	17 dBi	19 dBi	20 dBi
DIMENSIONS*	367 x 63 X 41 mm	367 x 63 x 41 mm	700 x 135 x 73 mm	700 x 135 x 70 mm
POLARIZATION	Dual-Linear	Dual-Linear	Dual-Linear	Dual-Linear

*Dimensions exclude pole mount and RocketM (RocketM sold separately)



	AM-9M13-120	AM-2G16-90	AM-2G15-120	AM-3G18-120
FREQUENCY	900 MHz	2.4 GHz	2.4 GHz	3 GHz
GAIN	13 dBi	16 dBi	15 dBi	18 dBi
DIMENSIONS*	1290 x 290 x 134 mm	700 x 145 x 79 mm	700 x 145 x 93 mm	735 x 144 x 78 mm
POLARIZATION	Dual-Linear	Dual-Linear	Dual-Linear	Dual-Linear

*Dimensions exclude pole mount and RocketM (RocketM sold separately)



Materiály výrobce

 Více v dokumentu připraveném výrobcem

 Přečtěte si návod



Specifikace

5 GHz, 120o, 19 dBi or 90o, 20 dBi antenna for sector coverage in Point-to-MultiPoint (PtMP) networks. 2x2 dual-polarity performance Robust mechanical design for outdoor application use Compatible with Rocket Prism 5AC
