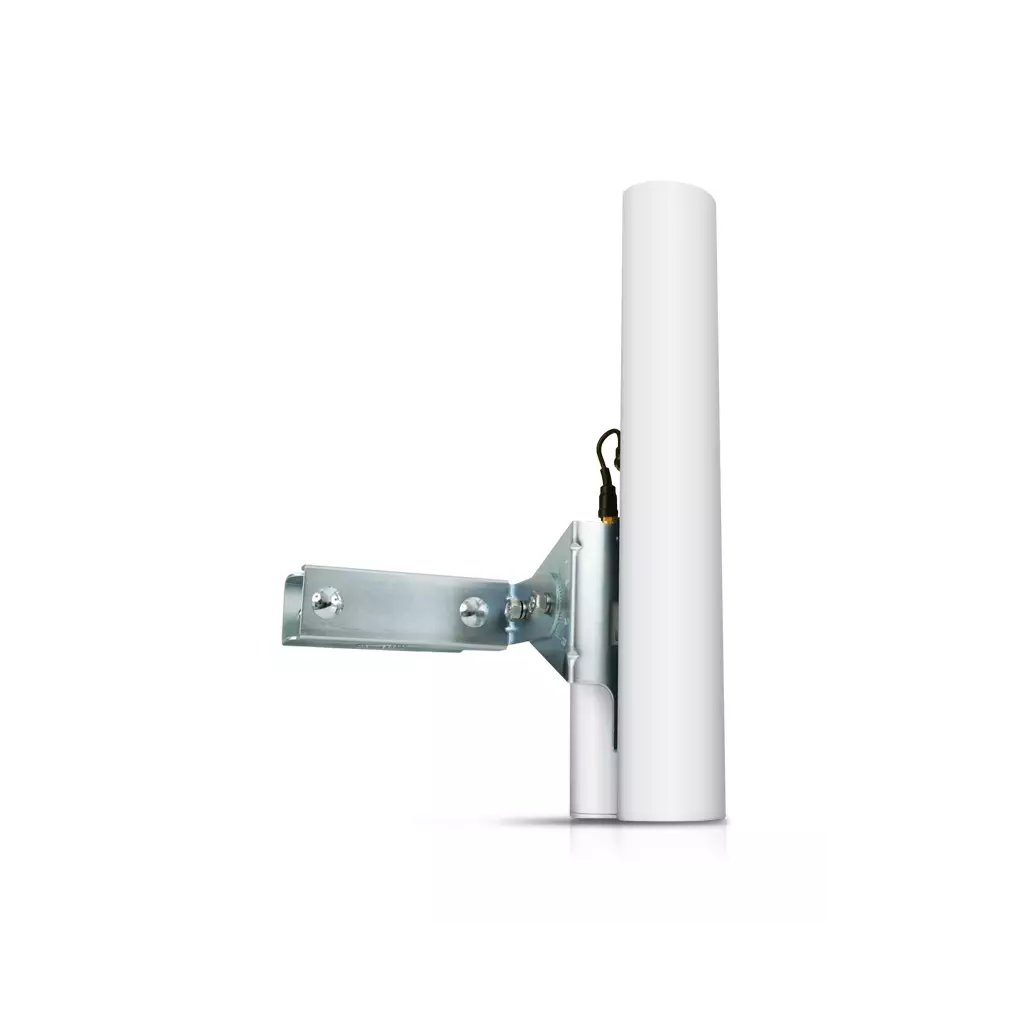

Ubiquiti sektor.anténa 5GHz MIMO 16dBi 120° rocket kit

Dvoupolarizační 16dBi sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. Parametry: Držák: na stožár s elevací Frekvence: 5,1 - 5,9 GHz Impedance: 50 Ohm Polarizace: lineární - horizontální a vertikální PSV: <= 1,5 Rozměry: 367 x 63 x 41 mm Typ konektoru: RSMA Vyzař. úhel - H.: 138°/8° Vyzař. úhel - V.: 118°/8° Zisk: 16 dBi Hmotnost: 1,1 kg

PŘEHLED Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. SPECIFIKACE Frekvence: 5GHz Polarizace: MIMO Zisk: 16dBi Vyzařovací úhly (H/V): 120°/8° Konektor: 2x RSMA female Délka VF kabelu: - VSWR: <1,5 Impedance: 50 ohmů Předozadní poměr: >30dB Rozměry: 367x63x41mm Hmotnost: 1,1kg Montážní sada pro stožár: průměr 30-80mm Obsah balení: * anténa * držák * objímka * rocket kit

Ubiquiti AirMAX AM-5G16-120 16 dBi

Dvoupolarizační sektorová anténa (AM-5G16) vhodná pro jednotku Rocket M5, Rocket M5 Titanium, Rocket 5AC Lite, Rocket 5AC PTMP a Rocket 5AC Prism.

Vyzařovací úhel antény je 137° (6 dB) v horizontální polarizaci a 118° (6 dB) ve vertikální polarizaci.

Odolná konstrukce speciálně upravená pro venkovní prostředí. Ideální pro vytvoření přístupového bodu pro klientská zařízení.

S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket.

O tomto produktu se dozvíte více na školení Ubiquiti.

ZÁKLADNÍ SPECIFIKACE

Zisk: 16 dBi

Frekvence: 5,1 - 5,9 GHz

Konektor: 2 x RSMA

Rozměry: 367 x 63 x 41 mm

Hmotnost: 1,1 kg

Dvoupolarizační 16dBi sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci a vykrývá úhel 120°. S anténou jsou dodávány i dva RF pigtaily pro připojení jednotky Rocket. Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. Zisk: 16 dBi Frekvence: 5,1 - 5,9 GHz Impedance: 50 Ohm Polarizace: Lineární - horizontální a vertikální PSV: <= 1,5 Konektor: 2 x RSMA Vyzař. úhel - Horizontální .: 138 ° / 8 ° Vyzař. úhel - Vertikální .: 118 ° / 8 ° Rozměry: 367 x 63 x 41 mm Hmotnost: 1,1 kg Držák: Na stožár s elevací

UBNT sektorová anténa AirMax MIMO 16dBi 5GHz, 120°, rocket kit Popis produktu: Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Technická specifikace: Držák: Na stožár s elevací Frekvence: 5,1 - 5,9 GHz Impedance: 50 Ohm Polarizace: Lineární - horizontální a vertikální PSV: <= 1,5 Rozměry: 367 x 63 x 41 mm Typ konektoru: RSMA Vyzař. úhel - H.: 138°/8° Vyzař. úhel - V.: 118°/8° Zisk: 16 dBi Hmotnost: 1,1 kg

Anténa - 16 dBi - směrový - venkovní

Dvoupolarizační 16dBi sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci a vykrývá úhel 120°. S anténou jsou dodávány i dva RF pigtaily pro připojení jednotky Rocket. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Dvoupolarizační 16dBi sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci a vykrývá úhel 120°. S anténou jsou dodávány i dva RF pigtaily pro připojení jednotky Rocket.

Vestavěný Rocket kit

Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Dvoupolarizační sektorová anténa o zisku 16dBi umožňující vykrytí prostoru ve 120° pro realizaci MIMO WLAN v pásmu 5GHz. Designována pro nasazení v 802.11n aplikacích s UBNT MIMO Base Station Rocket M5. Instalace: držák na stožár s elevací Frekvence: 5,1 - 5,9GHz Impedance: 50 Ohm Polarizace: Lineární, horizontální a vertikální VSWR: 1,5max Rozměry: 367 x 63 x 41 mm Typ konektoru: 2x R-SMA Vyzař. úhel - H rovina: 138°/8° Vyzař. úhel - V rovina: 118°/8° Zisk: 16 dBi Hmotnost: 1,1 kg GPSR kontakt: Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel [email protected]

Dvoupolarizační 16dBi sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci a vykrývá úhel 120°. S anténou jsou dodávány i dva RF pigtaily pro připojení jednotky Rocket. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. Technické parametry: Bezdrátové vlastnosti Izolace mezi konektory [dB]: 22 MIMO, SISO: 2 x 2 Polarizace: VH VSWR: < 1,5 Bezdrátové frekvence: 5 GHz Vyzařovací úhel - H. pol. [°]: 137 Vyzařovací úhel - V. pol. [°]: 118 Typ antény: Sektorová Zisk antény [dBi]: 16 Fyzické charakteristiky Odolnost proti větru [km/h]: 200 Určeno na stožár o průměru [mm]: 30 až 80 Použití: Venkovní Materiál: Hliník, UV stabilní plast Hmotnost [kg]: 1,1 Hloubka [mm]: 41 Šířka [mm]: 63 Výška [mm]: 367 Konektory a rozhraní Rocket kit: Ano VF konektory: (2) RSMA female

Dvoupolarizační sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci, čímž nahrazuje dvě samostatné antény a lze tak jednoduše vytvořit např. přístupový bod s vysokou propustností. S anténou je dodáváno i příslušenství pro instalaci a voděodolné propojení s jednotkou Rocket M5. Parametry Frekvence 5 GHz Skupina Sektorové antény Specifikace: Držák Na stožár, nastavení sklonu Frekvence 5,1 - 5,9 GHz Impedance 50 Ohm Polarizace Lineární - horizontální a vertikální Rozměry 367 x 63 x 41 mm Typ konektoru 2 x RSMA female Vyzař. úhel - H 138°/8° Vyzař. úhel - V 118°/8° Zisk 16 dBi Hmotnost 1,1 kg

Dvoupolarizační 16dBi sektorová anténa vhodná pro jednotku Rocket M5 (MIMO). Využívá horizontální i vertikální polarizaci a vykrývá úhel 120°. S anténou jsou dodávány i dva RF pigtaily pro připojení jednotky Rocket.

Vestavěný Rocket kit

Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Ubiquiti AM-5G16-120 – lídr mezi sektorovými anténami

Sektorová anténa Ubiquiti AM-5G16-120 je charakteristická obsluhou pásma 5 GHz. Díky použití inovativních řešení a využití vysoce kvalitních komponent se nabízený model vyznačuje spolehlivostí.

Ubiquiti AM-5G16-120 je dvoupolarizační sektorová anténa tvořící doplněk série AirMAX Sector. Zařízení se vyznačuje zvýšeným výkonem. Nabízený model pracuje ve frekvenčním pásmu 5 GHz.



Inovace

Díky použití nejnovějších technologií je zařízení charakteristické vysokou redukcí rušení při přenosu. Má certifikát EN 302 326 DN2. Výrobek představuje doplněk série AirMax, ve které jsou sektorové antény navržené pro spolupráci s výrobky založenými na standardu 802.11n.





Antény

Model Ubiquiti AM-5G16-120 se vyznačuje maximální úrovní zesílení 16 dBi s koeficientem napětí stojaté vlny 1,5:1.





Použití

Nabízený model ve spojení s výrobky Rocket M (prodávanými samostatně) tvoří základnovou stanici 2x2 MIMO Point-to-MultiPoint. Funkčnost a provedení z odolných komponent se projevují v nejvyšší kvalitě výrobku.



Instalace

Instalace zařízení ze série Ubiquiti airMax je snadná, bezproblémová a rychlá, nevyžaduje použití žádných speciálních nástrojů.

RocketM sold separately



Nejdůležitější vlastnosti

• Nejdůležitější vlastnosti
• frekvence 5 GHz
• energetický zisk 16 dBi
• rozměry 367 x 63 x 41 mm
• sektorová anténa
• 2x2 MIMO



Srovnání

	AM-5G16-120	AM-5G17-90	AM-5G19-120	AM-5G20-90
FREQUENCY	5 GHz	5 GHz	5 GHz	5 GHz
GAIN	16 dBi	17 dBi	19 dBi	20 dBi
DIMENSIONS*	367 x 63 X 41 mm	367 x 63 x 41 mm	700 x 135 x 73 mm	700 x 135 x 70 mm
POLARIZATION	Dual-Linear	Dual-Linear	Dual-Linear	Dual-Linear

*Dimensions exclude pole mount and RocketM (RocketM sold separately)



	AM-9M13-120	AM-2G16-90	AM-2G15-120	AM-3G18-120
FREQUENCY	900 MHz	2.4 GHz	2.4 GHz	3 GHz
GAIN	13 dBi	16 dBi	15 dBi	18 dBi
DIMENSIONS*	1290 x 290 x 134 mm	700 x 145 x 79 mm	700 x 145 x 93 mm	735 x 144 x 78 mm
POLARIZATION	Dual-Linear	Dual-Linear	Dual-Linear	Dual-Linear

*Dimensions exclude pole mount and RocketM (RocketM sold separately)
