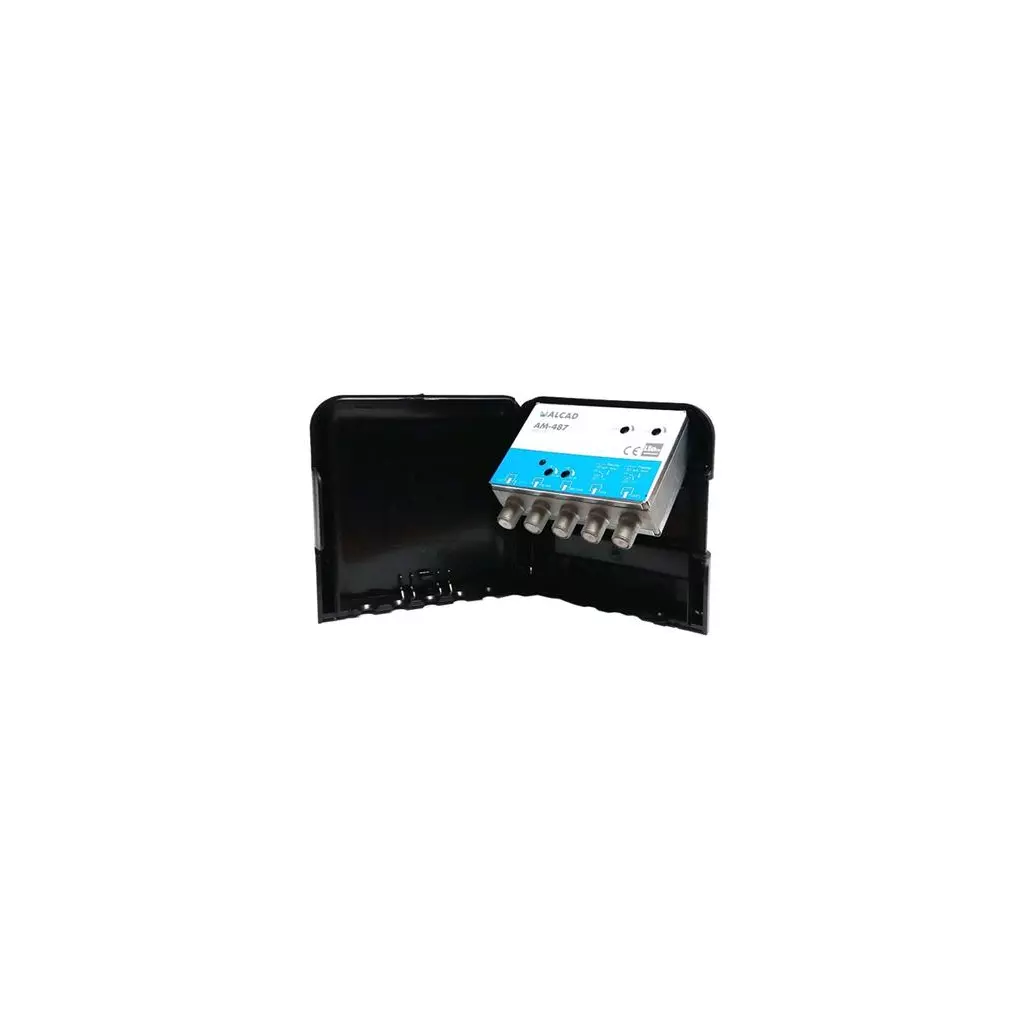

Anténní domovní zesilovač Alcad AM-487

Alcad AM - 487 zesilovač / FM / DAB-BIII / UHF1 / UHF2 / LTE700 Zesilovače řady AM jsou 1, 2, 3 a 4 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup. Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovače vyráběné SMT technologií jsou umístěné v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu. U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače. Zesilovač AM-487 má potlačené 5G LTE700 pásmo. Technické parametry: - počet vstupů/výstupů 4 / 1 - vstupy FM(88-108 MHz _ DAB/BIII(160-260 MHz) _ UHF1(470-694 MHz) _ UHF2(470-694 MHz) - zesílení 20 dB (FM/DAB/BIII), 32 dB (UHF1/UHF2) - zvlnění v pásmu ±1 dB (FM/DAB), ±2 dB (UHF) - regulace zesílení 20 dB (FM), 16 dB (DAB/BIII/UHF) - šumové číslo 5 dB (FM/DAB), 6 dB (UHF) - max. výstupní úroveň (DIN45004B) 108 dBµV - max. výstupní úroveň (IMD3 -66 dB) 105 dBµV - max. výstupní úroveň (IMD2 -60 dB) 93 dBµV - potlačení mezi vstupy >30 dB - tlumení odrazu na vstupu >10 dB - napájení předzesilovače 12V/50 mA pro vstup UHF (vypínatelný) - napájení +12V / 45 mA (externí zdroj AL-105 nebo AL-205) - konektory F-konektor - pracovní teplota -10°C .....+65°C - stupeň krytí IP 53 - hmotnost 0,25 kg

Alcad AM487 je čtyřvstupový stožárový zesilovač v novém vylepšeném designu, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. AM-487 má potlačené pásmo LTE700 ( má zabudovaný filtr 5G a zesiluje UHF pouze do 694MHz ). Zesilovač vhodný pro montáž do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci zesílení odporovým trimrem, napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup zesilovače, originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí dodávaného třmenu) tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupů lze zapnout spínačem napájení pro předzesilovače +12V/50 mA. Technické parametry: - počet vstupů/výstupů: 4 / 1 - vstup zesilovače: 1 x FM (88-108 MHz) - vstup zesilovače: DAB/BIII (160-260 MHz) - vstup zesilovače: 2 x UHF (470-694 MHz) - zesílení v pásmu FM: 20 dB - zesílení v pásmu DAB: 20 dB - zesílení v pásmu UHF: 32 dB - zvlnění v pásmech FM/DAB: ±1 dB - zvlnění v pásmu UHF: ±2 dB - regulace zesílení v pásmu FM: -20 dB - regulace zesílení v pásmech DAB/BIII/UHF: -16 dB - šumové číslo v pásmech FM/DAB: 5 dB - šumové číslo v pásmu UHF: 6 dB - max. výstupní úroveň (DIN45004B): 108 dBµV - max. výstupní úroveň (IMD3 -66 dB): 105 dBµV - max. výstupní úroveň (IMD2 -60 dB): 93 dBµV - potlačení mezi vstupy: >30 dB - tlumení odrazu na vstupu: >10 dB - napájení předzesilovačů ve vstupech UHF: 12V/50 mA (vypínatelné) - napájení (externím zdrojem AL-105 nebo AL-205): do výstupu zesilovače +12V / 45 mA - vstupní a výstupní konektory: 5 x konektor F female - pracovní teplota: -10°C - +65°C - stupeň krytí: IP 53 - hmotnost: 0,25 kg - rozměr balení: 110 x 125 x 45 mm

ALCAD AM-487 zesilovač, 4 vstupy, FM-BIII/DAB - UHF - UHF, LTE700 Nová řada zesilovačů AM jsou 1, 2, 3 a 4 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup. Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí vyhýbky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovače vyráběné SMT technologií jsou umístěny v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu. U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače. AM-487 má potlačené pásmo LTE700. počet vstupů/výstupů    4 / 1 vstupy    FM(88-108 MHz _ DAB/BIII(160-260 MHz) _ UHF1(470-694 MHz) _ UHF2(470-694 MHz) zesílení    20 dB (FM/DAB/BIII), 32 dB (UHF1/UHF2) zvlnění v pásmu    ±1 dB (FM/DAB), ±2 dB (UHF) regulace zesílení    20 dB (FM), 16 dB (DAB/BIII/UHF) šumové číslo    5 dB (FM/DAB), 6 dB (UHF) max. výstupní úroveň (DIN45004B)    108 dBµV max. výstupní úroveň (IMD3 -66 dB)    105 dBµV max. výstupní úroveň (IMD2 -60 dB)    93 dBµV potlačení mezi vstupy    >30 dB tlumení odrazu na vstupu    >10 dB napájení předzesilovače    12V/50 mA pro vstup UHF (vypínatelný) napájení    +12V / 45 mA (externí zdroj AL-105 nebo AL-205) konektory    F-konektor pracovní teplota    -10°C .....+65°C stupeň krytí    IP 53 hmotnost    0,25 kg rozměr balení    110 x 125 x 45 mm

Alcad AM - 487 zesilovač / FM / DAB-BIII / UHF1 / UHF2 / LTE700



Zesilovače řady AM jsou 1, 2, 3 a 4 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup.

Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovače vyráběné SMT technologií jsou umístěné v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu.

U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače.

Zesilovač AM-487 má potlačené 5G LTE700 pásmo.
