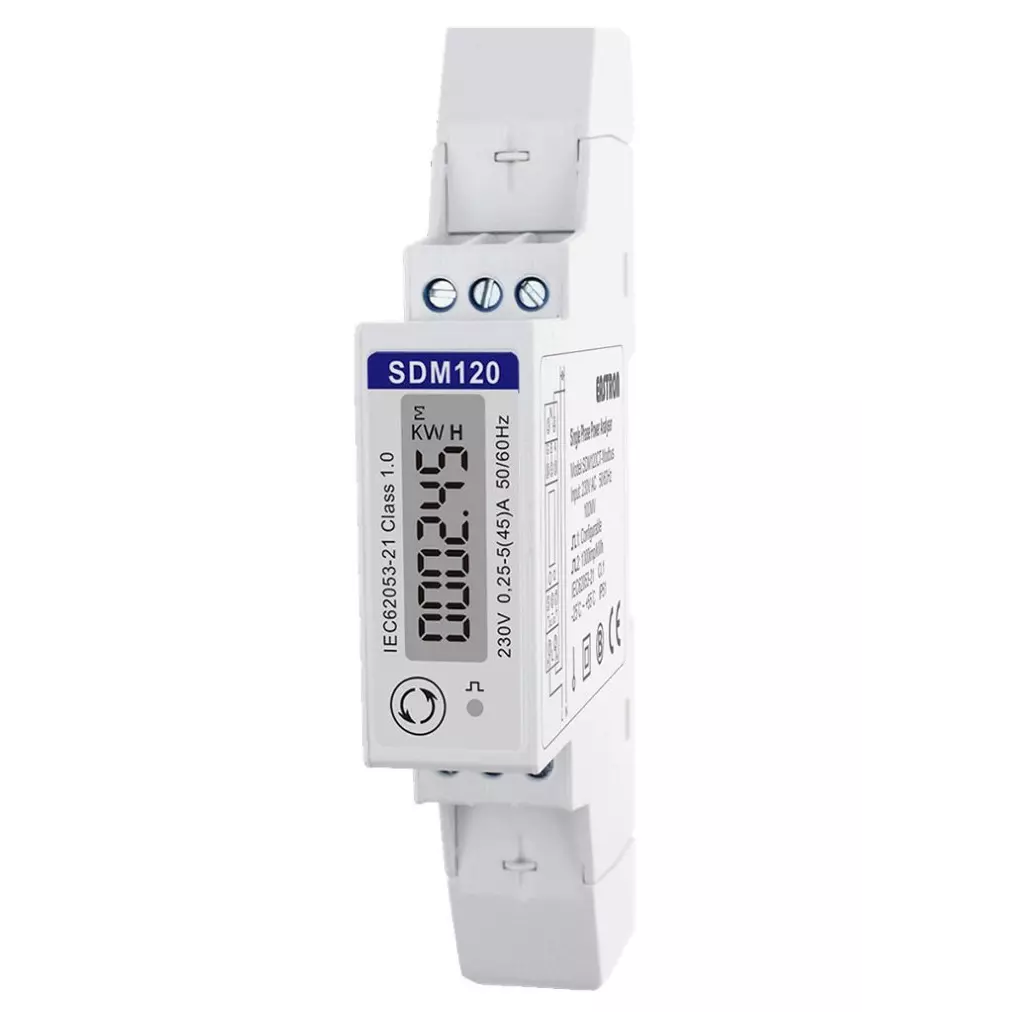

Eastron SDM120 Modbus elektroměr pro LAN ovladač v3
![](https://cdn.vmshop.cz/images/get/7/njsgwl0033.jpg?p=detail,wp)
Popis produktu:
Jednofázový elektroměr SDM120 Modbus s RS-485 rozhraním a podsvíceným LCD displejem, který zobrazuje důležité informace.
- nově podporován přímo na sériovém rozhraní (UART) LAN ovladače od firmwaru 1.51
- měří 14 parametrů a umožňuje měření ve zpětném směru, což je vhodné pro GridFree a jiné fotovoltaické systémy.
- komunikace přes UART-RS485 převodník (viz. schéma zapojení)
- piny RE a DE spojte dohromady s PIN8 na konektoru IDC1
- piny 6 (A) a 7 (B) slouží pro připojení k elektroměru SDM120M na svorky 9 (B) a 10 (A)
- montáž na DIN lištu
Schéma zapojení:
ZÁKLADNÍ SPECIFIKACE
Jmenovité napětí: AC 230 V Pracovní rozsah napětí: AC 176-276 V Frekvence: 50/60 Hz Proud (Ib): 5 A Max. proud (Imax): 45 A Min. proud (Imin): 0,25 A
