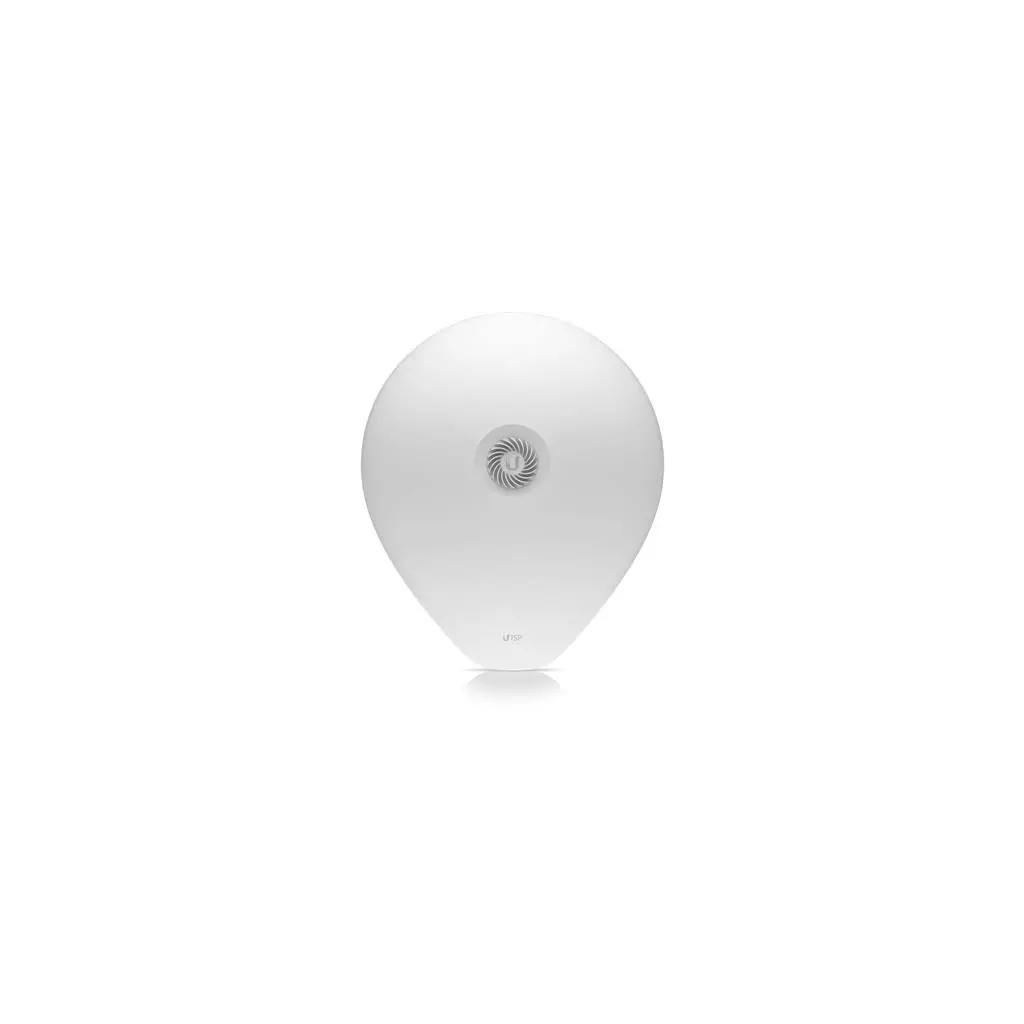

UBNT AF60-XR - UISP airFiber 60 XR

Ubiquiti AF60-XR, UISP airFiber 60 XR AirFiber 60 XR (AF60-XR) je 60GHz point-to-point (PtP) zařízení s dlouhým dosahem až do vzdálenosti 15+km. Jednotka je vybavena také integrovaným GPS modulem a rozhraním Bluetooth pro snadné nastavení pomocí mobilní aplikace. Výhodou je také 5GHz záloha, která využívá pro příjem signálu parabolu, protože zisk antény pro 5GHz činí 26dBi. Šířka kanálu: 1080, 2160MHz Přenosová rychlost - 5GHz: 866Mb/s Přenosová rychlost - 60GHz: 2700Mb/s, Full Duplex Maximální propustnost: 2,5+Gb/s Maximální dosah: 15+km Šifrování: WPA2 AES Rychlost LAN: 1x 10/100/1000Mbps Optické rozhraní: 1x 1/10Gbps GPS modul: Ano Bluetooth: Ano Napájení přes PoE: 48V DC Max. spotřeba energie: 24W Určeno na stožár o průměru: 40 až 80mm Radom: Ano Odolnost vůči povětrnostním vlivům: IPX6 Operační systém: airOS GP Provozní režim: PtP Rozměry: 779x664x383mm Hmotnost: 8,6kg Hmotnost s držákem: 13kg Obsah balení: * jednotka s radomem * parabolická anténa * napájecí PoE adaptér 48V/0,65A * napájecí kabel * držák

Ubiquiti AF60-XR, UISP airFiber 60 XR AirFiber 60 XR (AF60-XR) je 60GHz point-to-point (PtP) zařízení s dlouhým dosahem až do vzdálenosti 15+km. Jednotka je vybavena také integrovaným GPS modulem a rozhraním Bluetooth pro snadné nastavení pomocí mobilní aplikace. Výhodou je také 5GHz záloha, která využívá pro příjem signálu parabolu, protože zisk antény pro 5GHz činí 26dBi. Šířka kanálu: 1080, 2160MHz Přenosová rychlost - 5GHz: 866Mb/s Přenosová rychlost - 60GHz: 2700Mb/s, Full Duplex Maximální propustnost: 2,5+Gb/s Maximální dosah: 15+km Šifrování: WPA2 AES Rychlost LAN: 1x 10/100/1000Mbps Optické rozhraní: 1x 1/10Gbps GPS modul: Ano Bluetooth: Ano Napájení přes PoE: 48V DC Max. spotřeba energie: 24W Určeno na stožár o průměru: 40 až 80mm Radom: Ano Odolnost vůči povětrnostním vlivům: IPX6 Operační systém: airOS GP Provozní režim: PtP Rozměry: 779x664x383mm Hmotnost: 8,6kg Hmotnost s držákem: 13kg Obsah balení: * jednotka s radomem * parabolická anténa * napájecí PoE adaptér 48V/0,65A * napájecí kabel * držák

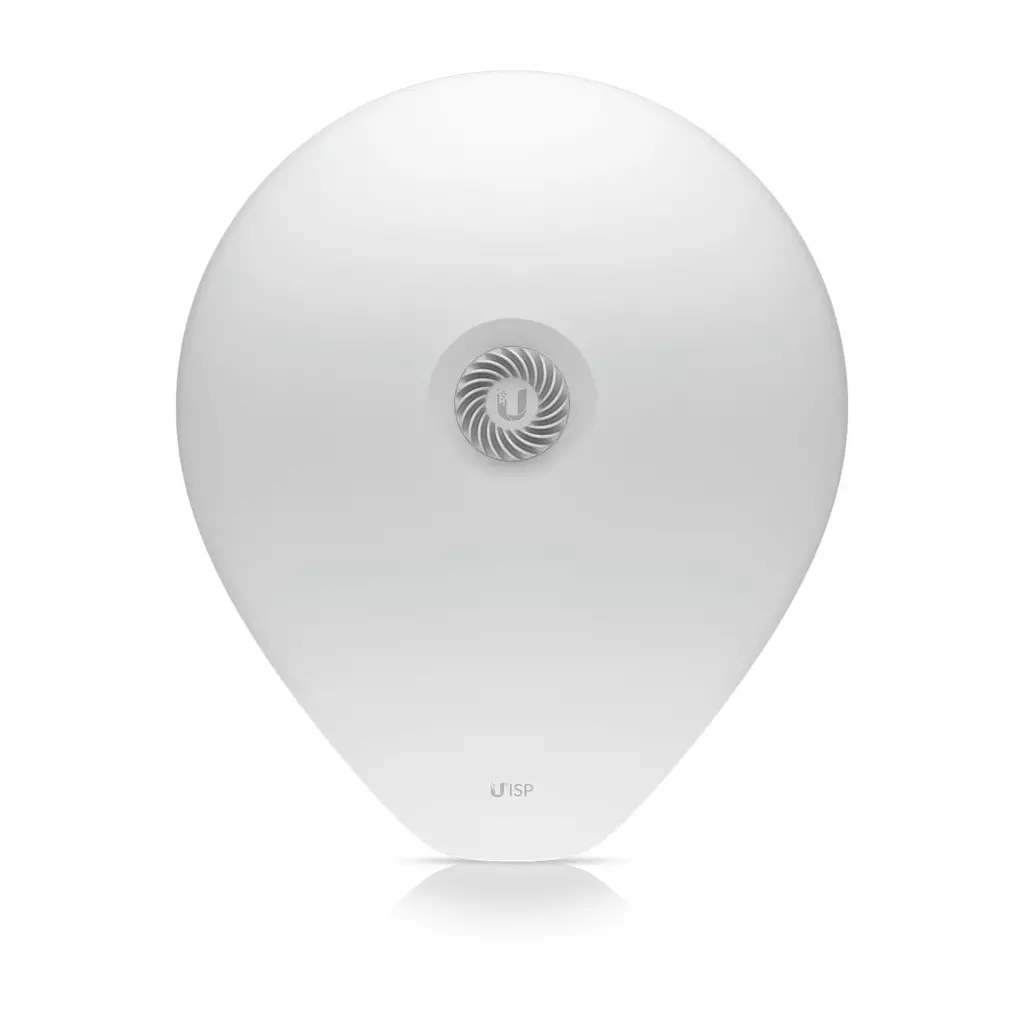

Ubiquiti UISP airFiber 60 XR

UISP airFiber 60 XR (AF60-XR) je výkonná multi-gigabit venkovní jednotka (bridge) pro pásmo 60 GHz. Je určena pro dálkové Point-to-Point spoje až na 15 km (při ideálních podmínkách i více). Jednotka umožňuje komunikaci rychlostí 2,7+ Gbps (Wave technologie). Zisk antény je v případě 60 GHz pásma 45 dBi a u 5 GHz antény 26 dBi. Zařízení poskytuje vysokou propustnost s nízkým rušením a latencí v 60 GHz spektru, což z ní činí ideální prvek pro přenosovou síť (backhaul). Toto kompaktní a vysoce odolné zařízení je také vybaveno integrovaným systémem GPS a Bluetooth pro správu, které zjednodušuje nastavení, konfiguraci a monitorování.

Vlastnosti a funkce:

• Nízké rušení (60 GHz spektrum) + 5 GHz záloha (failover/backup)
• Dosah spojení až 15 km (při ideálních podmínkách i více)
• Propustnost 2,7+ Gbps (Discovery protokol, technologie Wave)
• Integrovaný GPS modul + Bluetooth pro správu
• Jednoduché nastavení přes Bluetooth pomocí aplikace UISP Mobile
• Ideální pro poskytovatele internetových služeb
• 1x 1/10G SFP+ slot, 1x GbE RJ-45 port
• Quad-Core ARM Cortex A53 (1,4 GHz), paměť 1 GB DDR3L
• Podpora ISP Design Center (ispdesign.ui.com)
• Rychlé nastavení jednotky pomocí aplikace UISP (Bluetooth)

Správa pomocí aplikace UISP: verze 1.4.3 nebo novější Správa pomocí aplikace UISP Mobile: verze 2.20 nebo novější (iOS), verze 2.21.5 nebo novější (Android)

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57-71 GHz), 5 GHz záloha Přenosová rychlost: 2,7+ Gbps Porty: 1x GbE RJ-45, 1x 1/10G SFP+ slot Zisk antény: 45 dBi (26 dBi pro 5 GHz zálohu) Výkon rádia (TX): 10 dBm Podpora PoE: ano, pasivní PoE 48 V (±10 %) Rozměry: 779 x 664 x 383 mm Hmotnost: 8,6 kg (13 kg s držákem) Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ui.com/qig/af60-xr.pdf

---

Datasheet: https://dl.ui.com/ds/af60-xr_ds.pdf

---

Bezdrátový můstek - AirFiber - 5 GHz

AirFiber 60 XR (AF60-XR) je 60GHz point-to-point (PtP) zařízení od Ubiquiti Networks s dlouhým dosahem až do vzdálenosti 15+km a je ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat rychlost propojení bodů s nákladově efektivním zařízením. Jednotka je vybavena také integrovaným GPS modulem a rozhraním Bluetooth pro snadné nastavení pomocí mobilní aplikace. Velkým benefitem je také 5GHz záloha, která využívá pro příjem signálu parabolu, kdy zisk antény pro 5GHz činí 26dBi. Klíčové vlastnosti Spektrum 60GHz s nízkým rušením - 57 až 71 GHz Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120 MHz - podpora závisí na regulaci v použité zemi Podporované šířky 60 GHz kanálů: 2160, 1080 MHz Parabolická anténa s vysokým ziskem 5GHz záloha využívající parabolickou anténu - 26 dBi (7° / 7°) Dosah 15+km - závisí na regulaci v použité zemi Propustnost až 2.5 Gbps 10G SGP+ port Vestavená GPS Podpora plánování v aplikaci ISP Design Center Jednoduché nastavení mobilní aplikací skrze Bluetooth Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. AF60-XR je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení - Zařízení (jednotka s radomem) - Parabolická anténa - Napájecí PoE adaptér 48V / 0.65A - Napájecí kabel - Držák

AirFiber 60 XR (AF60-XR) je 60GHz point-to-point (PtP) zařízení od Ubiquiti s dlouhým dosahem až do vzdálenosti 15+km a je ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat rychlost propojení bodů s nákladově efektivním zařízením. Jednotka je vybavena také integrovaným GPS modulem a rozhraním Bluetooth pro snadné nastavení pomocí mobilní aplikace. Velkým benefitem je také 5GHz záloha, která využívá pro příjem signálu parabolu, kdy zisk antény pro 5GHz činí 26dBi.

Klíčové vlastnosti

• Spektrum 60GHz s nízkým rušením - 57 až 71 GHz
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120 MHz - podpora závisí na regulaci v použité zemi
• Podporované šířky 60 GHz kanálů: 2160, 1080 MHz
• Parabolická anténa s vysokým ziskem
• 5GHz záloha využívající parabolickou anténu - 26 dBi (7° / 7°)
• Dosah 15+km - závisí na regulaci v použité zemi
• Propustnost až 2.5 Gbps
• 10G SGP+ port
• Vestavená GPS
• Podpora plánování v aplikaci ISP Design Center
• Jednoduché nastavení mobilní aplikací skrze Bluetooth

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. AF60-XR je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12.

Obsah balení

• Zařízení (jednotka s radomem)
• Parabolická anténa
• Napájecí PoE adaptér 48V / 0.65A
• Napájecí kabel
• Držák

AirFiber 60 XR (AF60-XR) je 60GHz point-to-point (PtP) zařízení od Ubiquiti Networks s dlouhým dosahem až do vzdálenosti 15+ km a je ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat rychlost propojení bodů s nákladově efektivním zařízením. Jednotka je vybavena také integrovaným GPS modulem a rozhraním Bluetooth pro snadné nastavení pomocí mobilní aplikace. Velkým benefitem je také 5GHz záloha, která využívá pro příjem signálu parabolu, kdy zisk antény pro 5 GHz činí 26 dBi.

Klíčové vlastnosti

• Spektrum 60 GHz s nízkým rušením - 57 až 71 GHz
• Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120 MHz - podpora závisí na regulaci v použité zemi
• Podporované šířky 60 GHz kanálů: 2160, 1080 MHz
• Parabolická anténa s vysokým ziskem
• 5GHz záloha využívající parabolickou anténu - 26 dBi (7° / 7°)
• Dosah 15+ km - závisí na regulaci v použité zemi
• Propustnost až 2.5 Gbps
• 10G SGP+ port
• Vestavená GPS
• Podpora plánování v aplikaci ISP Design Center
• Jednoduché nastavení mobilní aplikací skrze Bluetooth

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. AF60-XR je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12.

Obsah balení

• Zařízení (jednotka s radomem)
• Parabolická anténa
• Napájecí PoE adaptér 48 V / 0.65 A
• Napájecí kabel
• Držák

Ubiquiti UISP airFiber 60 XR

UISP airFiber 60 XR (AF60-XR) je výkonná multi-gigabit venkovní jednotka (bridge) pro pásmo 60 GHz. Je určena pro dálkové Point-to-Point spoje až na 15 km (při ideálních podmínkách i více). Jednotka umožňuje komunikaci rychlostí 2,7+ Gbps (Wave technologie). Zisk antény je v případě 60 GHz pásma 45 dBi a u 5 GHz antény 26 dBi. Zařízení poskytuje vysokou propustnost s nízkým rušením a latencí v 60 GHz spektru, což z ní činí ideální prvek pro přenosovou síť (backhaul). Toto kompaktní a vysoce odolné zařízení je také vybaveno integrovaným systémem GPS a Bluetooth pro správu, které zjednodušuje nastavení, konfiguraci a monitorování.

Vlastnosti a funkce:

• Nízké rušení (60 GHz spektrum) + 5 GHz záloha (failover/backup)
• Dosah spojení až 15 km (při ideálních podmínkách i více)
• Propustnost 2,7+ Gbps (Discovery protokol, technologie Wave)
• Integrovaný GPS modul + Bluetooth pro správu
• Jednoduché nastavení přes Bluetooth pomocí aplikace UISP Mobile
• Ideální pro poskytovatele internetových služeb
• 1x 1/10G SFP+ slot, 1x GbE RJ-45 port
• Quad-Core ARM Cortex A53 (1,4 GHz), paměť 1 GB DDR3L
• Podpora ISP Design Center (ispdesign.ui.com)
• Rychlé nastavení jednotky pomocí aplikace UISP (Bluetooth)

Správa pomocí aplikace UISP: verze 1.4.3 nebo novější Správa pomocí aplikace UISP Mobile: verze 2.20 nebo novější (iOS), verze 2.21.5 nebo novější (Android)

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57-71 GHz), 5 GHz záloha Přenosová rychlost: 2,7+ Gbps Porty: 1x GbE RJ-45, 1x 1/10G SFP+ slot Zisk antény: 45 dBi (26 dBi pro 5 GHz zálohu) Výkon rádia (TX): 10 dBm Podpora PoE: ano, pasivní PoE 48 V (±10 %) Rozměry: 779 x 664 x 383 mm Hmotnost: 8,6 kg (13 kg s držákem) Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ui.com/qig/af60-xr.pdf

---

Datasheet: https://dl.ui.com/ds/af60-xr_ds.pdf

---

AirFiber 60 XR (AF60-XR) je 60GHz point-to-point (PtP) zařízení od Ubiquiti s dlouhým dosahem až do vzdálenosti 15+km a je ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat rychlost propojení bodů s nákladově efektivním zařízením. Jednotka je vybavena také integrovaným GPS modulem a rozhraním Bluetooth pro snadné nastavení pomocí mobilní aplikace. Velkým benefitem je také 5GHz záloha, která využívá pro příjem signálu parabolu, kdy zisk antény pro 5GHz činí 26dBi. Klíčové vlastnosti Spektrum 60GHz s nízkým rušením - 57 až 71 GHz Podporované kanály: 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120 MHz - podpora závisí na regulaci v použité zemi Podporované šířky 60 GHz kanálů: 2160, 1080 MHz Parabolická anténa s vysokým ziskem 5GHz záloha využívající parabolickou anténu - 26 dBi (7° / 7°) Dosah 15+km - závisí na regulaci v použité zemi Propustnost až 2.5 Gbps 10G SGP+ port Vestavená GPS Podpora plánování v aplikaci ISP Design Center Jednoduché nastavení mobilní aplikací skrze Bluetooth Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. AF60-XR je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení Zařízení (jednotka s radomem) Parabolická anténa Napájecí PoE adaptér 48V / 0.65A Napájecí kabel Držák
