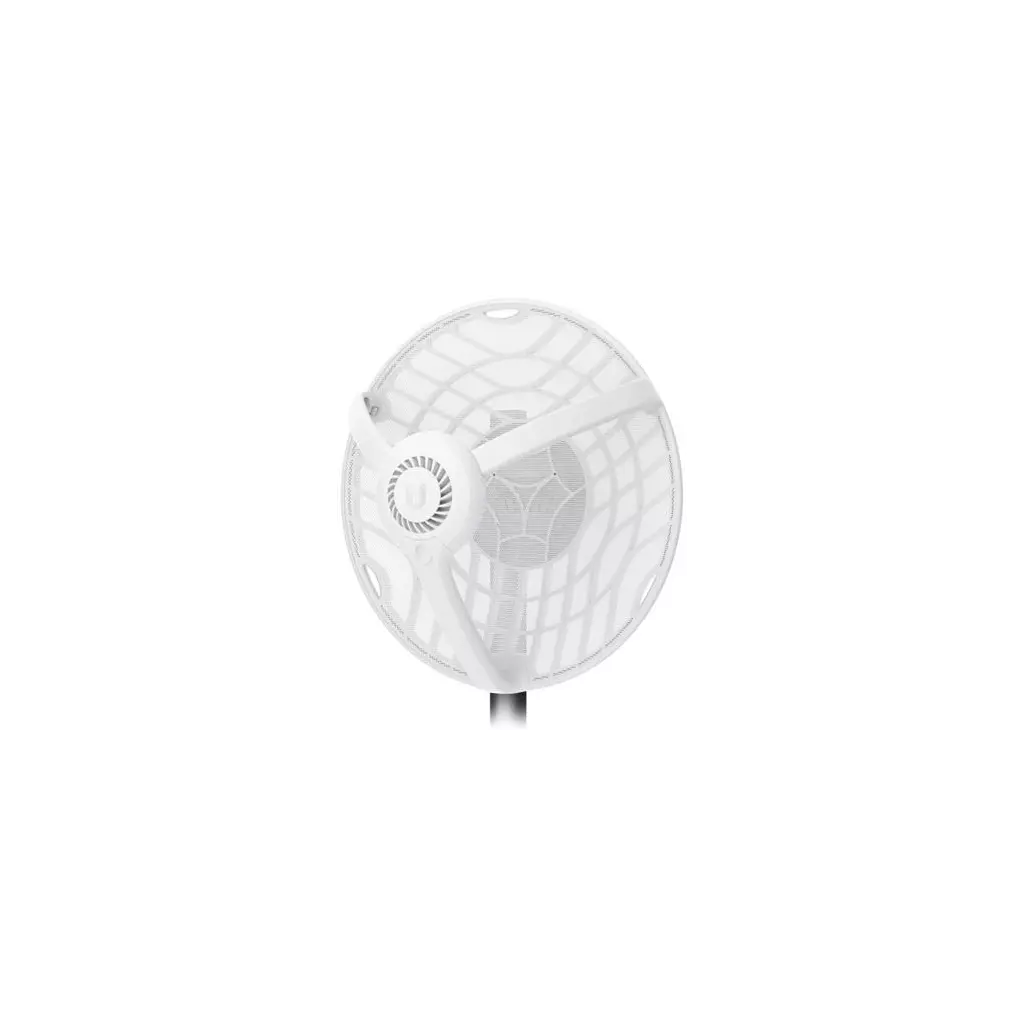

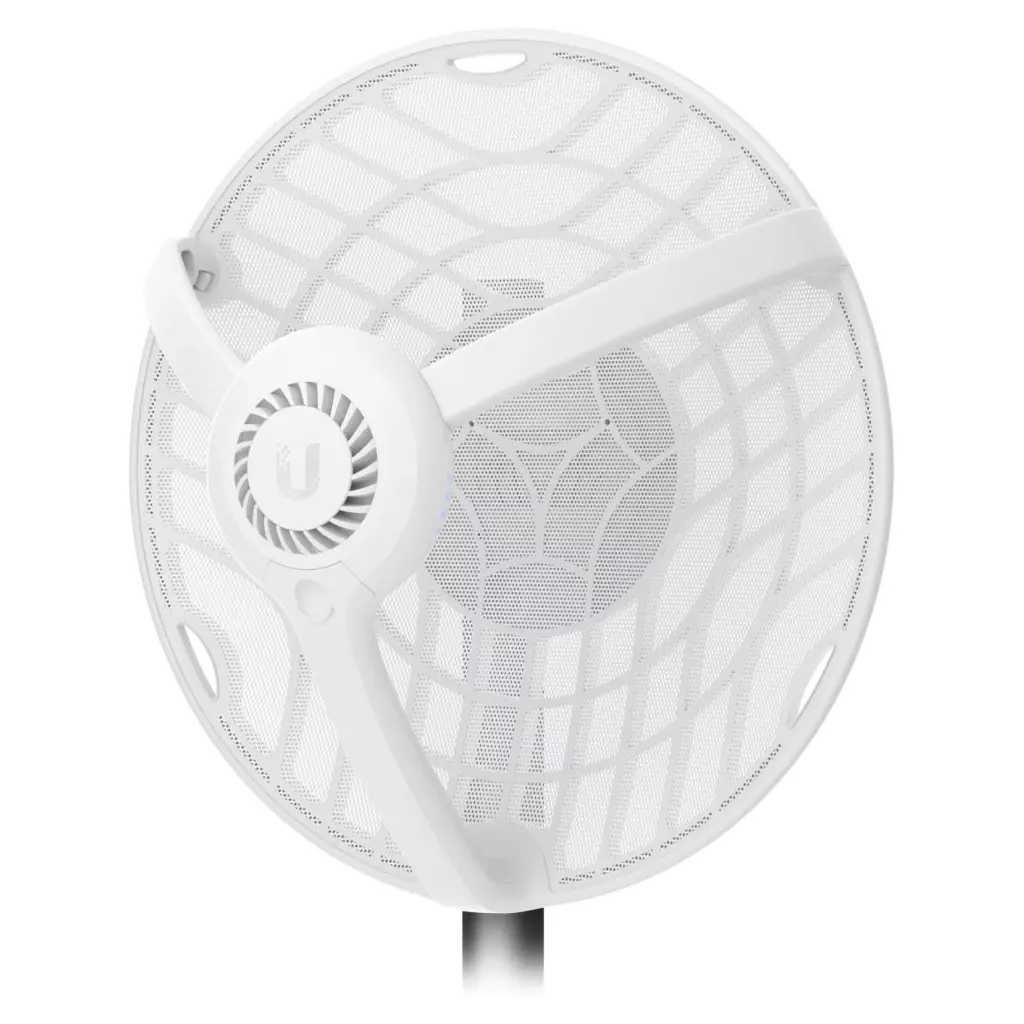

UBNT AF60-LR, airFiber 60 LR

UBNT AF60-LR, airFiber 60 LR je vylepšená/výkonější verze 60 GHz (57 až 71 GHz) pojítka od Ubiquiti Networks s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60 GHz řešení na vzdálenost až 12km s možností nastavení jak klasické šířky pásma 2160 MHz, tak i poloviční šířky 1080 MHz pro maximální přenosovou rychlost 1,8 Gbps. Výbava a konstrukce AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 43 dBi a 3 plastových nožiček držících zářič, který obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení a GPS modulem. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP. Obsah balení Zařízení Držák na stožár Gigabitový PoE napájecí adaptér 48 V / 0.65 A Napájecí kabel Bezdrátové vlastnosti Šířka kanálu [MHz]:1080, 2160 Vysílací výkon 60GHz [dBm]:21 Zisk antény [dBi]:43 Konektory a rozhraní Rychlost LAN:(1) 10/100/1000Mbps Napájení Napájení přes PoE:48V DC Typ napájení:PoE Max. spotřeba energie [W]:18 Fyzické charakteristiky Určeno na stožár o průměru [mm]:28 až 50 Provozní teplota [°C]:-40 až 60 Hmotnost [g]:2700 Hloubka [mm]:360 Šířka [mm]:413 Výška [mm]:413 Software Operační systém:airOS GP Výchozí IP adresa:192.168.1.20, Dynamická z DHCP Výchozí jméno a heslo:ubnt / ubnt

Ubiquiti AF60-LR, airFiber 60 LR je vylepšená/výkonnější verze 60GHz (57 až 71GHz) pojítka od Ubiquiti s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60GHz řešení na vzdálenost až 12km s možností nastavení jak klasické šířky pásma 2160MHz, tak i poloviční šířky 1080MHz pro maximální přenosovou rychlost 1,8Gb/s. Výbava a konstrukce AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 38dBi a 3 plastových nožiček držících zářič, který obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení a GPS modulem. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP. Obsah balení *zařízení *držák na stožár *Gigabitový PoE napájecí adaptér 48V/0,65A *napájecí kabel *radomový kryt Technické parametry *Šířka kanálu [MHz]: 1080, 2160 *Vysílací výkon 60GHz [dBm]: 21 *Zisk antény [dBi]: 38 *Rychlost LAN: (1) 10/100/1000Mbps *Napájení přes PoE: 48V DC *Typ napájení: PoE *Max. spotřeba energie [W]: 18 *Určeno na stožár o průměru [mm]: 28 až 50 *Provozní teplota [°C]: -40 až 60 *Hmotnost [g]: 2700 *Hloubka [mm]: 360 *Šířka [mm]: 413 *Výška [mm]: 413 *Operační systém: airOS GP *Výchozí IP adresa: 192.168.1.20, Dynamická z DHCP *Výchozí jméno a heslo: Ubiquiti/Ubiquiti

Ubiquiti AirFiber 60 LR (Long-Range)

AirFiber 60 Long Range (AF60-LR) je výkonná venkovní jednotka pro pásmo 60 GHz vhodná pro Point-to-Point spoje (PtMP od FW 3.2.0). Jednotka umožňuje komunikaci rychlostí až 1,9+ Gbps. Jednotka je složená z kovového držáku, parabolické antény se ziskem 38 dBi a 3 plastových nožiček držících zářič.

---

Pro kompatibilitu mezi AF60-LR a řadou Wave 60GHz (Wave-AP a Wave-AP-Micro) je nutné do airFiber nahrát přechodný firmware (verze 3.2.0-beta5). Poté se z AF60-LR stane klientská jednotka Wave a je možné provést update na novější verze firmwaru.

---

Hlavní přednosti spoje jsou:

• Možnost vytvoření až 12 km spoje - WaveTechnology
• Integrovaný GPS modul
• True Duplex
• Podpora plné i poloviční šířky pásma
• Rychlé nastavení jednotky pomocí aplikace UISP (Bluetooth)
• Firmware 3.2.0 a novější - možnost použití i v PtMP síti UISP Wave

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57-71 GHz) Zisk: 38 dBi Přenosová rychlost: 1,9+ Gbps Porty: 1× GbE RJ-45 Výkon rádia (TX): 17 dBm Podpora PoE: ano, pasivní 48 V Rozměry: 413 × 413 × 360 mm Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ui.com/qig/af60-lr

---

Datasheet: https://dl.ubnt.com/ds/af60-lr_ds

---

---

AF60-LR AirFiber 60 LR je vylepšená/výkonější verze 60 GHz (57 až 71 GHz) pojítka od Ubiquiti Networks s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60 GHz řešení na vzdálenost až 12km* s možností nastavení jak klasické šířky pásma 2160 MHz, tak i poloviční šířky 1080 MHz pro maximální přenosovou rychlost 1,8 Gbps při plné šířce kanálu. *vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit* Výbava a konstrukce AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 38 dBi a 3 plastových nožiček držících zářič, který obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení a GPS modulem. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP. Hlavní výhody: - Funguje v pásmu 60 GHz s nízkou interferencí - Integrovaná GPS - Pro dlouhé vzdálenosti až do 12 km - Precizní nastavení antény díky montážnímu držáku, který je součástí balení - link.ui.com podpora plánování - Rychlý Setup použitím aplikace *UISP™ přes Bluetooth Obsah balení: - Zařízení - Držák na stožár s precizním lazením (60G-PM) - Gigabitový PoE napájecí adaptér 48 V / 0.65 A - Napájecí kabel

Revoluce v datové komunikaci! Jednotka airFiber využívá volné frekvenční pásmo 24 GHz. Komunikace probíhá pomocí 2x2 MIMO dvojitého anténního reflektoru. Pro maximalizaci datového toku využívá GPS synchronizace a proprietární komunikace HDD. To vše přispívá k maximálnímu výkonu až 1,4 Gbps a možnost budovat spoje až na vzdálenost 13 km. Jednotka airFiber je skutečný radiový spoj s rychlostí optických vláken! Snadná obsluha Spoj airFiber byl navržen tak, aby jej dokázali ovládat lidé kdekoliv na světě. Vy oceníte jednoduché a přehledné ovládání. UBNT AF60-LR, airFiber 60 LR je vylepšená/výkonější verze 60 GHz (57 až 71 GHz) pojítka od Ubiquiti Networks s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60 GHz řešení na vzdálenost až 12km s možností nastavení jak klasické šířky pásma 2160 MHz, tak i poloviční šířky 1080 MHz pro maximální přenosovou rychlost 1,8 Gbps. Výbava a konstrukce AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 43 dBi a 3 plastových nožiček držících zářič, který obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení a GPS modulem. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP. Obsah balení Zařízení Držák na stožár Gigabitový PoE napájecí adaptér 48 V / 0.65 A Napájecí kabel Technické parametry Šířka kanálu [MHz]: 1080, 2160 Vysílací výkon 60GHz [dBm]: 21 Zisk antény [dBi]: 43 Rychlost LAN:(1) 10/100/1000 Mbps Napájení přes PoE: 48V DC Typ napájení: PoE Max. spotřeba energie [W]: 18 Určeno na stožár o průměru [mm]: 28 až 50 Provozní teplota [°C]: -40 až 60 Hmotnost [g]: 2700 Hloubka [mm]: 360 Šířka [mm]: 413 Výška [mm]: 413 Operační systém: airOS GP Výchozí IP adresa: 192.168.1.20, Dynamická z DHCP Výchozí jméno a heslo: ubnt / ubnt

Bezdrátový můstek - AirFiber

Ubiquiti AF60-LR, airFiber 60 LR je vylepšená/výkonější verze 60 GHz (57 až 71 GHz) pojítka od Ubiquiti s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60 GHz řešení na vzdálenost až 12km* s možností nastavení jak klasické šířky pásma 2160 MHz, tak i poloviční šířky 1080 MHz pro maximální přenosovou rychlost 1,8 Gbps při plné šířce kanálu. *vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit Výbava a konstrukce AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 38 dBi a 3 plastových nožiček držících zářič, který obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení a GPS modulem. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP. Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. AF60-LR je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic. Všeobecné oprávnění č. VO-R/12 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12. Obsah balení - Zařízení - Držák na stožár s precizním lazením (60G-PM) - Gigabitový PoE napájecí adaptér 48 V / 0.65 A - Napájecí kabel - Radomový kryt

Ubiquiti AF60-LR, airFiber 60 LR je vylepšená/výkonější verze 60 GHz (57 až 71 GHz) pojítka od Ubiquiti s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60 GHz řešení na vzdálenost až 12km* s možností nastavení jak klasické šířky pásma 2160 MHz, tak i poloviční šířky 1080 MHz pro maximální přenosovou rychlost 1,8 Gbps při plné šířce kanálu.

*vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit

Výbava a konstrukce

AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 38 dBi a 3 plastových nožiček držících zářič, který obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení a GPS modulem. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP.

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. AF60-LR je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu https://rlan.ctu.gov.cz/ v souladu s VO-R/12.

Obsah balení

• Zařízení
• Držák na stožár s precizním lazením (60G-PM)
• Gigabitový PoE napájecí adaptér 48 V / 0.65 A
• Napájecí kabel
• Radomový kryt

airFiber 60 Long Range je vylepšená/výkonější verze 60GHz pojítka od Ubiquiti Networks s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60GHz řešení na vzdálenost až 12km. Umožňuje nastavení jak klasické šířky pásma 2160 MHz, tak i poloviční šířky 1080 MHz pro maximální přenosovou rychlost 1,8 Gbps při plné šířce kanálu. AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 38 dBi. Ozařovač obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení a GPS modulem. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP. Obsah balení: • aktivní prvek • Držák na stožár s precizním laděním (60G-PM) • Gigabitový PoE napájecí adaptér 48 V / 0.65 A • Napájecí kabel Technické specifikace: Šířka kanálu [MHz]:1080, 2160 Vysílací výkon 60GHz [dBm]:21 Zisk antény [dBi]:43 Rychlost LAN:(1) 10/100/1000Mbps NapájeníNapájení přes PoE:48V DC Typ napájení:PoE Max. spotřeba energie [W]:18 Určeno na stožár o průměru [mm]:28 až 50 Provozní teplota [°C]:-40 až 60 Hmotnost [g]:2700 Hloubka [mm]:360 Šířka [mm]:413 Výška [mm]:413 Operační systém:airOS GP Výchozí IP adresa:192.168.1.20, Dynamická z DHCP Výchozí jméno a heslo:ubnt / ubnt Upozornění: Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Firmware Recovery V případě, že zařízení přestane odpovídat (tkzv. "zatuhne") se přesvědčte, že softwarová nestabilita není odstranitelná k tomu určenou uživatelskou utilitou výrobce. Příslušná Discovery utilita i průvodce obnovou firmware naleznete v Souvisejících odkazech níže na stránce. Legislativa Provoz v ČR v souladu s aktualizovaným Všeobecným oprávněním VO-R/12/12.2019-10. Jednotka je certifikována dle normy ETSI EN 302 217. Související odkazy: • Znění VO-R/12/12.2019-10 • Registrační www portál ČTÚ • Instruktážní videoprůvodce • Registrační manuál GPSR kontakt: Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel [email protected]

UBNT AF60-LR, airFiber 60 LR je vylepšená/výkonější verze 60 GHz (57 až 71 GHz) pojítka od Ubiquiti Networks s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60 GHz řešení na vzdálenost až 12km s možností nastavení jak klasické šířky pásma 2160 MHz, tak i poloviční šířky 1080 MHz pro maximální přenosovou rychlost 1,8 Gbps. Výbava a konstrukce: AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 43 dBi a 3 plastových nožiček držících zářič, který obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení a GPS modulem. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP. Obsah balení: Zařízení Držák na stožár Gigabitový PoE napájecí adaptér 48 V / 0.65 A Napájecí kabel Technické parametry: Bezdrátové vlastnostiŠířka kanálu [MHz]:1080, 2160Vysílací výkon 60GHz [dBm]:21Zisk antény [dBi]:43Konektory a rozhraníRychlost LAN:(1) 10/100/1000MbpsNapájeníNapájení přes PoE:48V DCTyp napájení:PoEMax. spotřeba energie [W]:18Fyzické charakteristikyUrčeno na stožár o průměru [mm]:28 až 50Provozní teplota [°C]:-40 až 60Hmotnost [g]:2700Hloubka [mm]:360Šířka [mm]:413Výška [mm]:413SoftwareOperační systém:airOS GPVýchozí IP adresa:192.168.1.20, Dynamická z DHCPVýchozí jméno a heslo:ubnt / ubnt

POZOR! Aktuálně výrobce dodal opět verzi BEZ radomového krytu! POZOR!

UBNT AF60-LR, airFiber 60 LR je vylepšená / výkonnější verze 60 GHz (57 až 71 GHz) pojítka od Ubiquiti Networks s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60GHz řešení na vzdálenost až 12 km* s možností nastavení jak klasické šířky pásma 2160 MHz, tak i poloviční šířky 1080 MHz pro maximální přenosovou rychlost 1,8 Gbps při plné šířce kanálu.

*vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit

Výbava a konstrukce

AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 38 dBi a 3 plastových nožiček držících zářič, který obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení, a GPS modulu. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP.

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. AF60-LR je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12.

Obsah balení

• Zařízení
• Držák na stožár s precizním laděním (60G-PM)
• Gigabitový PoE napájecí adaptér 48 V / 0.65 A
• Napájecí kabel
• Radomový kryt

Venkovní jednotka AF60 LR je novinka značky Ubiquiti Networks. Zařízení je uzpůsobeno pro pásmo 60 GHz a je vhodné pro spoje Point-to-Point a to až na vzdálenost 12 km. Přenosová rychlost činí 1,8 Gbps. Jednotka disponuje integrovaným GPS.

Zařízení je navrhnuto a sestrojeno tak, aby odolalo různým povětrnostním podmínkám. AF60 LR lze, pomocí držáku, uchytit na stožár o průměru 28 - 50 mm.

Samozřejmostí je možnost nastavení jednotky pomocí Bluetooth přes mobilní aplikaci UISP.



Důležité informace:

- Procesor: Quad-Core ARM Cortex 7

- Paměť: 256 MB DDR3

- Integrovaná GPS

- Šířka kanálu: 1080, 2160 MHz

- Vysílací výkon: 60 GHz: 21 dBm

- Zisk parabolické antény: 38 dBi

- Maximální propustnost: 1,8 Gb/s

- Maximální dosah: 12 km

- Operační systém: airOS

- Provozní frekvence: 57 - 71 Ghz

- Podpora pásma: polovičního (1080 MHz) i plného (2160 MHz)

- Způsob napájení: přes PoE

- Maximální spotřeba energie: 18W

- LED indikace: ano

- Certifikace: FCC, IC, CE

- Provozní teplota: - 40°C až 60°C



Další informace:

- Hmotnost: 2,7 kg

- Rozměry: 360 x 413 x 413 mm (h x š x v)



Obsah balení: jednotka, Gigabit PoE adaptér 48V, napájecí kabel, držák na stožár.



AirFiber 60 LR disponuje certifikací ETSI EN 302 217.







Ubiquiti airFiber 60 LR. Maximální přenosová rychlost: 1800 Mbit/s, Maximální přenosová vzdálenost: 12000 m. Konstrukce antény: Externí. Frekvenční pásmo: 60 GHz. Typ rozhraní ethernetu LAN: Gigabit Ethernet, Přenosová rychlost sítě Ethernet: 10,100,1000 Mbit/s. Technologie propojení: Kabelový a bezdrátový

Ubiquiti airFiber 60 AF60-LR

---

UBNT AF60-LR, airFiber 60 LR je vylepšená/výkonější verze 60 GHz (57 až 71 GHz) pojítka od Ubiquiti Networks s Wave technologií pro přenos dat na dlouhé vzdálenosti. Jedná se o Gigabitové PTP 60 GHz řešení na vzdálenost až 12km* s možností nastavení jak klasické šířky pásma 2160 MHz, tak i poloviční šířky 1080 MHz pro maximální přenosovou rychlost 1,8 Gbps při plné šířce kanálu. *vzdálenost je závislá na celkovém vyzářeném výkonu, který se může v jednotlivých státech lišit

Výbava a konstrukce

AirFiber 60 LR je velmi robustní jednotka včetně kovového precizního držáku, sítové parabolické antény se ziskem 38 dBi a 3 plastových nožiček držících zářič, který obsahuje 60GHz rádiovou jednotku s Gigabitovým ethernetovým portem podporující pasivní 48V napájení a GPS modulem. Jednotka navíc obsahuje Bluetooth pro rychlé nastavení přes mobilní aplikaci UISP.

Obsah balení

• Zařízení
• Držák na stožár s precizním lazením (60G-PM)
• Gigabitový PoE napájecí adaptér 48 V / 0.65 A
• Napájecí kabel

Technické specifikace Bezdrátové vlastnosti Šířka kanálu [MHz]: 1080, 2160 Vysílací výkon 60GHz [dBm]: 21 Zisk antény [dBi]: 38 Konektory a rozhraní Rychlost LAN: (1) 10/100/1000Mbps Napájení Napájení přes PoE: 48V DC Typ napájení: PoE Max. spotřeba energie [W]: 18 Fyzické charakteristiky Určeno na stožár o průměru [mm]: 28 až 50 Provozní teplota [°C]: -40 až 60 Hmotnost [g]: 2700 Šířka [mm]: 413 Výška [mm]: 413 Hloubka [mm]: 360 Software Operační systém: airOS GP Výchozí IP adresa: 192.168.1.20, Dynamická z DHCP Výchozí jméno a heslo: ubnt / ubnt

---
