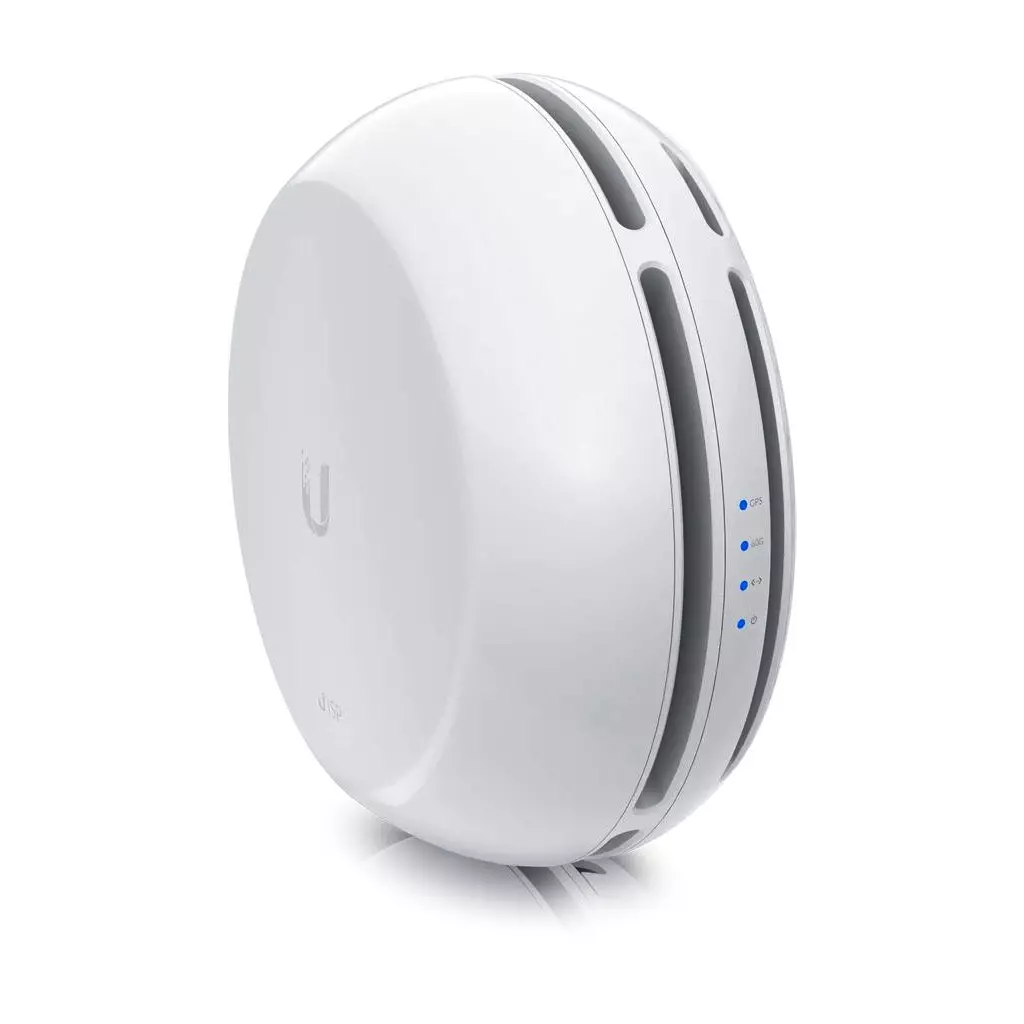

Ubiquiti AirFiber 60 HD - 60 GHz rádio (57-66 GHz), PtP, 35 dBi, SFP+ port, až 6 Gbps propustnost

AirFiber 60 HD (AF60 HD) je 60 GHz radiostanice navržená tak, aby vytvářela vynikající spojení point-to-point (PtP) ve středním dosahu až do vzdálenosti 2 km. AF60 HD poskytuje propustnost s nízkou interferencí a nízkou latencí v rámci spektra 60 GHz. Kompaktní a vysoce odolný AF60 HD je také vybaven integrovaným GPS a rádiem pro správu Bluetooth pro zjednodušení nastavení, konfigurace a monitorování. Tento most je ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat propojení signálu s nákladově efektivním zařízením.

Klíčové vlastnosti:

• Kompaktní rozměry - 189 x 189 x 89 mm

• Spektrum 60 GHz s nízkou interferencí - 57 až 66 GHz

• Dosah až 2 km

• Podpora spojování kanálů pro dosažení propustnosti až 6 Gbps (s 4320 MHz)

• (1) 1/10G SFP+ port , (1) Gigabitový LAN port s pasivním PoE (48V DC)

• Terragraph-certifikováno

• Integrovaná GPS

• Snadné nastavení přes bluetooth - mobilní aplikace UISP

Balíček obsahuje:

• přístroj

• Držák

• Napájecí PoE adaptér

• Napájecí kabel

Technické parametry

Bezdrátové funkce

Šířka pásma kanálu [MHz]:2160, 4320

Přenosová rychlost - 60 GHz [Mb/s]:6000

Bezpečnostní:WPA2 AES

Šířka elevačního paprsku (-6dB) [°]:3

Šířka paprsku azimutu (-6dB) [°]:3

Konektory a rozhraní

Rychlost LAN:(1) 10/100/1000 Mbps

Optická rozhraní:(1) 1/10 Gbps

GPS modul:Ano

Napájení

Napájení přes Ethernet:48V DC

Typ napájení:PoE

Max. spotřeba [W]:29

Fyzikální vlastnosti

Určeno pro průměr stožáru [mm]:28 až 50

Třída ochrany:IPX6

Radom:Ano

Provozní teplota [°C]:-40 až 55

Hmotnost [g]:1800

Šířka [mm]:189

Výška [mm]:189

Hloubka [mm]:89

Software

Operační systém:airOS GP

Výchozí IP adresa:192.168.1.20, Dynamický z DHCP

Výchozí přihlašovací jméno a heslo:ubnt / ubnt

Popis produktu AirFiber 60 HD (AF60-HD) je 60GHz point-to-point (PtP) zařízení od Ubiquiti s dosahem až do vzdálenosti 2km a je ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat propojení signálu s nákladově efektivním zařízením. Kompaktní a vysoce odolný AF60-HD je také vybaven také integrovanou GPS a Bluetooth pro jednoduché nastavení z mobilu, konfiguraci a monitorování. Klíčové vlastnosti *Kompaktní rozměry - 189x189x89mm *Spektrum 60GHz s nízkým rušením - 57 až 66GHz *Dosah až 2km *podporuje spojování kanálů pro dosažení propustnosti až 6Gbps (při 4320MHz) *(1) 1/10G SFP+ port, (1) Gigabitový LAN port s podporou pasivního PoE (48V DC) *certifikováno pro Terragraph *vestavěná GPS *nastavení přes Bluetooth - UISP mobilní aplikaci Obsah balení *zařízení *držák s jemným laděním *napájecí PoE adaptér *napájecí kabel Technické parametry Bezdrátové vlastnosti Šířka kanálu [MHz]: 2160, 4320 Přenosová rychlost - 60GHz [Mb/s]: 6000 Šifrování: WPA2 AES Vyzař. úhel v elevační rovině (-6dB) [°]: 3 Vyzař. úhel v azimutové rovině (-6dB) [°]:3 Konektory a rozhraní Rychlost LAN: (1) 10/100/1000Mbps Optické rozhraní: (1) 1/10Gbps GPS modul: Ano Napájení Napájení přes PoE: 48V DC Typ napájení: PoE Max. spotřeba energie [W]: 29 Fyzické charakteristiky Určeno na stožár o průměru [mm]: 28 až 50 Stupeň krytí: IPX6 Radom: Ano Provozní teplota [°C]: -40 až 55 Hmotnost [g]: 1800 Šířka [mm]: 189 Výška [mm]: 189 Hloubka [mm]: 89 Software Operační systém: airOS GP Výchozí IP adresa: 192.168.1.20, Dynamická z DHCP Výchozí jméno a heslo: Ubiquiti/Ubiquiti

Ubiquiti AirFiber 60 HD

AirFiber 60 HD (AF60-HD) je výkonná multi-gigabit venkovní jednotka (bridge) pro pásmo 60 GHz. Je vhodná pro Point-to-Point spoje s dosahem až 2 km. Jednotka umožňuje komunikaci rychlostí až 3,8 Gbps nebo 6 Gbps s propojením kanálů (channel bonding). Jednotka poskytuje vysokou propustnost s nízkým rušením a latencí v 60 GHz spektru. Toto kompaktní a vysoce odolné zařízení je také vybaveno integrovaným systémem GPS a Bluetooth pro správu, které zjednodušuje nastavení, konfiguraci a monitorování. Tento PtP spoj je ideální pro poskytovatele internetových služeb.

Vlastnosti a funkce:

• Dosah spojení až 2 km + propustnost 3,8 Gbps (6 Gbps při zapnutí funkce channel bonding)
• Integrovaný GPS modul + Bluetooth pro správu
• Jednoduché nastavení přes Bluetooth pomocí aplikace UISP Mobile
• Terragraph certifikace
• 1x 10G SFP+ slot, 1x GbE RJ-45
• Quad-Core ARM Cortex A72 (1,6 GHz), paměť 2 GB DDR4
• Podpora ISP Design Center
• Rychlé nastavení jednotky pomocí aplikace UISP (Bluetooth)
• Odolnost proti povětrnostním vlivům IPX6

Správa pomocí aplikace UISP (dříve UNMS): verze 1.4.0-beta.10 nebo novější

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57-66 GHz) Přenosová rychlost: 3,8 Gbps nebo 6 Gbps s propojením kanálů Porty: 1x GbE RJ-45, 1x 1/10G SFP+ slot Zisk antény: 35 dBi Výkon rádia (TX): 20 dBm Podpora PoE: ano, pasivní PoE 48 V Rozměry: 189 x 189 x 89 mm Hmotnost: 1,8 kg (2,95 kg s držákem) Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ubnt.com/qig/af60-hd

---

Datasheet: https://dl.ui.com/ds/af60-hd_ds.pdf

---

AirFiber 60 HD (AF60-HD) je 60 GHz point-to-point (PtP) zařízení od Ubiquiti Networks s dosahem až do vzdálenosti 2 km a je ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat propojení signálu s nákladově efektivním zařízením. Kompaktní a vysoce odolný AF60-HD je také vybaven také integrovanou GPS a Bluetooth pro jednoduché nastavení z mobilu, konfiguraci a monitorování. Klíčové vlastnosti Kompaktní rozměry - 189 x 189 x 89 mm Spektrum 60 GHz s nízkým rušením - 57 až 66 GHz Dosah až 2 km Podporuje spojování kanálů pro dosažení propustnosti až 6 Gbps (při 4320 MHz) (1) 1/10G SFP+ port, (1) Gigabitový LAN port s podporou pasivního PoE (48V DC) Certifikováno pro Terragraph Vestavěná GPS Nastavení přes bluetooth - UISP mobilní aplikaci Obsah balení Zařízení Držák s jemným lazením Napájecí PoE adaptér Napájecí kabel Technické parametry Bezdrátové vlastnostiKonektory a rozhraníRychlost LAN:(1) 10/100/1000MbpsOptické rozhraní:(1) 1/10GbpsGPS modul:AnoNapájeníNapájení přes PoE:48V DCTyp napájení:PoEMax. spotřeba energie [W]:29Fyzické charakteristikyUrčeno na stožár o průměru [mm]:28 až 50Stupeň krytí:IPX6Radom:AnoProvozní teplota [°C]:-40 až 55Hmotnost [g]:1800Šířka [mm]:189Výška [mm]:189Hloubka [mm]:89SoftwareOperační systém:airOS GPVýchozí IP adresa:192.168.1.20, Dynamická z DHCPVýchozí jméno a heslo:ubnt / ubnt

Bezdrátový můstek - AirFiber

AirFiber 60 HD (AF60-HD) je 60 GHz point-to-point (PtP) zařízení od Ubiquiti Networks s dosahem až do vzdálenosti 2 km a je ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat propojení signálu s nákladově efektivním zařízením. Kompaktní a vysoce odolný AF60-HD je také vybaven také integrovanou GPS a Bluetooth pro jednoduché nastavení z mobilu, konfiguraci a monitorování. Klíčové vlastnosti Kompaktní rozměry - 189 x 189 x 89 mm Spektrum 60 GHz s nízkým rušením - 57 až 66 GHz Dosah až 2 km Podporuje spojování kanálů pro dosažení propustnosti až 6 Gbps (při 4320 MHz) (1) 1/10G SFP+ port, (1) Gigabitový LAN port s podporou pasivního PoE (48V DC) Certifikováno pro Terragraph Vestavěná GPS Nastavení přes bluetooth - UISP mobilní aplikaci Obsah balení - Zařízení - Držák s jemným lazením - Napájecí PoE adaptér - Napájecí kabel

AirFiber 60 HD (AF60-HD) je 60 GHz point-to-point (PtP) zařízení od Ubiquiti s dosahem až do vzdálenosti 2 km a je ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat propojení signálu s nákladově efektivním zařízením. Kompaktní a vysoce odolný AF60-HD je také vybaven také integrovanou GPS a Bluetooth pro jednoduché nastavení z mobilu, konfiguraci a monitorování.

Klíčové vlastnosti

• Kompaktní rozměry - 189 x 189 x 89 mm
• Spektrum 60 GHz s nízkým rušením - 57 až 66 GHz
• Dosah až 2 km
• Podporuje spojování kanálů pro dosažení propustnosti až 6 Gbps (při 4320 MHz)
• (1) 1/10G SFP+ port, (1) Gigabitový LAN port s podporou pasivního PoE (48V DC)
• Certifikováno pro Terragraph
• Vestavěná GPS
• Nastavení přes bluetooth - UISP mobilní aplikaci

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. AF60-HD je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12.

Obsah balení

• Zařízení
• Držák s jemným lazením
• Napájecí PoE adaptér
• Napájecí kabel

AirFiber 60 HD (AF60-HD) je 60 GHz point-to-point (PtP) zařízení od Ubiquiti Networks s dosahem až do vzdálenosti 2 km. Ideální řešení pro poskytovatele internetových služeb, kteří chtějí maximalizovat propojení signálu s nákladově efektivním zařízením. Kompaktní a vysoce odolný AF60-HD je také vybaven také integrovanou GPS a Bluetooth pro jednoduché nastavení z mobilu, konfiguraci a monitorování. Funkce a vlastnosti: • Kompaktní rozměry - 189 x 189 x 89 mm • Spektrum 60 GHz s nízkým rušením - 57 až 66 GHz • Dosah až 2 km • Podporuje spojování kanálů pro dosažení propustnosti až 6 Gbps (při 4320 MHz) • (1) 1/10G SFP+ port, (1) Gigabitový LAN port s podporou pasivního PoE (48V DC) • Certifikováno pro Terragraph • Vestavěná GPS • Nastavení přes bluetooth - UISP mobilní aplikaci Obsah balení: • aktivní prvek • Držák s jemným lazením • Napájecí PoE adaptér • Napájecí kabel Technické specifikace: Použití v exteriéru: ano Provedení: na sloup Stupeň krytí: IPX6 Polarizace: vertikální Provozní teplota max (°C): 55 Provozní teplota min (°C): -40 Přenosová rychlost (Mbps): 6000 Zisk (dBi): 35 Vyzař. úhel - V. (°): 3 Vyzař. úhel - H. (°): 3 Procesor: ARM Cortex A72, Quad-Core, 1.6 GHz Velikost paměti (MB): 2000 LAN: ano Gigabit LAN: ano Wi-Fi: ano Frekvence Wi-Fi: 60 GHz Zabezpečení WPA: ne Zabezpečení WPA2: ano Zabezpečení WEP: ne Rychlost portů: 1 Gb/s + 10 Gb/s Operační mód: PtP Šifrování: WPA2-PSK (AES) Zabezpečení WPA3: ne RJ-45 (počet): 1 Rozhraní: LAN, SFP+, Wi-Fi, Bluetooth, GPS Podpora POE: ano Spotřeba (W): 29.31 Napájení (V): 48 Napájení max (PoE) (V): 48 Napájení min (PoE) (V): 48 Operační systém: airFiber Barva: bílá Hmotnost (kg): 1.8 Rozměry: 189 x 189 x 89 mm Hmotnost (g): 1800 Váhová kategorie: Lehký - do 2 kg Montáž na stožár: ano LED indikace: ano Shoda: FCC, IC, CE, Terragraph Upozornění: Výrobce UBIQUITI nevztahuje záruku na zařízení poškozená přepětím. Zařízení je třeba na vstupech adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Při venkovních instalacích je třeba používat stíněnou kabeláž (FTP/SFTP), příslušné přepěťové ochrany (pokud nejsou integrovány) a provést korektní a efektivní uzemnění. Firmware Recovery V případě, že zařízení přestane odpovídat (tkzv. "zatuhne") se přesvědčte, že softwarová nestabilita není odstranitelná k tomu určenou uživatelskou utilitou výrobce. Příslušná Discovery utilita i průvodce obnovou firmware naleznete v Souvisejících odkazech níže na stránce. Legislativa Provoz v ČR v souladu s aktualizovaným Všeobecným oprávněním VO-R/12/12.2019-10. Jednotka je certifikována dle normy ETSI EN 302 217. Související odkazy: • Znění VO-R/12/12.2019-10 • Registrační www portál ČTÚ • Instruktážní videoprůvodce • Registrační manuál

AirFiber 60 HD (AF60-HD) je 60 GHz point-to-point (PtP) zařízení od Ubiquiti Networks s dosahem až do vzdálenosti 2 km, ideální pro poskytovatele internetových služeb, kteří chtějí maximalizovat propojení signálu s nákladově efektivním zařízením. Kompaktní a vysoce odolný AF60-HD je vybaven také integrovanou GPS a Bluetooth pro jednoduché nastavení z mobilu, konfiguraci a monitorování.

Klíčové vlastnosti

• Kompaktní rozměry - 189 x 189 x 89 mm
• Spektrum 60 GHz s nízkým rušením - 57 až 66 GHz
• Dosah až 2 km
• Podporuje spojování kanálů pro dosažení propustnosti až 6 Gbps (při 4320 MHz)
• (1) 1/10G SFP+ port, (1) Gigabitový LAN port s podporou pasivního PoE (48 V DC)
• Certifikováno pro Terragraph
• Vestavěná GPS
• Nastavení přes bluetooth - UISP mobilní aplikaci

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. AF60-HD je certifikováno podle normy ETSI EN 302 217 a určeno pro pevné vysokorychlostní spoje typu bod-bod. Provoz těchto zařízení je tak možný podle VO-R/12, řádků d5 a d6 tabulky b) technické parametry stanic.

• Všeobecné oprávnění č. VO-R/12

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12.

Obsah balení

• Zařízení
• Držák s jemným laděním
• Napájecí PoE adaptér
• Napájecí kabel

Ubiquiti AirFiber 60 HD

AirFiber 60 HD (AF60-HD) je výkonná multi-gigabit venkovní jednotka (bridge) pro pásmo 60 GHz. Je vhodná pro Point-to-Point spoje s dosahem až 2 km. Jednotka umožňuje komunikaci rychlostí až 3,8 Gbps nebo 6 Gbps s propojením kanálů (channel bonding). Jednotka poskytuje vysokou propustnost s nízkým rušením a latencí v 60 GHz spektru. Toto kompaktní a vysoce odolné zařízení je také vybaveno integrovaným systémem GPS a Bluetooth pro správu, které zjednodušuje nastavení, konfiguraci a monitorování. Tento PtP spoj je ideální pro poskytovatele internetových služeb.

Vlastnosti a funkce:

• Dosah spojení až 2 km + propustnost 3,8 Gbps (6 Gbps při zapnutí funkce channel bonding)
• Integrovaný GPS modul + Bluetooth pro správu
• Jednoduché nastavení přes Bluetooth pomocí aplikace UISP Mobile
• Terragraph certifikace
• 1x 10G SFP+ slot, 1x GbE RJ-45
• Quad-Core ARM Cortex A72 (1,6 GHz), paměť 2 GB DDR4
• Podpora ISP Design Center
• Rychlé nastavení jednotky pomocí aplikace UISP (Bluetooth)
• Odolnost proti povětrnostním vlivům IPX6

Správa pomocí aplikace UISP (dříve UNMS): verze 1.4.0-beta.10 nebo novější

ZÁKLADNÍ SPECIFIKACE

Frekvenční pásmo: 60 GHz (provozně 57-66 GHz) Přenosová rychlost: 3,8 Gbps nebo 6 Gbps s propojením kanálů Porty: 1x GbE RJ-45, 1x 1/10G SFP+ slot Zisk antény: 35 dBi Výkon rádia (TX): 20 dBm Podpora PoE: ano, pasivní PoE 48 V Rozměry: 189 x 189 x 89 mm Hmotnost: 1,8 kg (2,95 kg s držákem) Barva: bílá

---

Provoz 60GHz spoje v ČR je možný pouze v souladu s platným všeobecným oprávněním VO-R/12/03.2021-3. Skutečný dosah spoje závisí na místní regulaci v daném státu a lokálních podmínkách.

---

Manuál (montážní návod): https://dl.ubnt.com/qig/af60-hd

---

Datasheet: https://dl.ui.com/ds/af60-hd_ds.pdf

---
