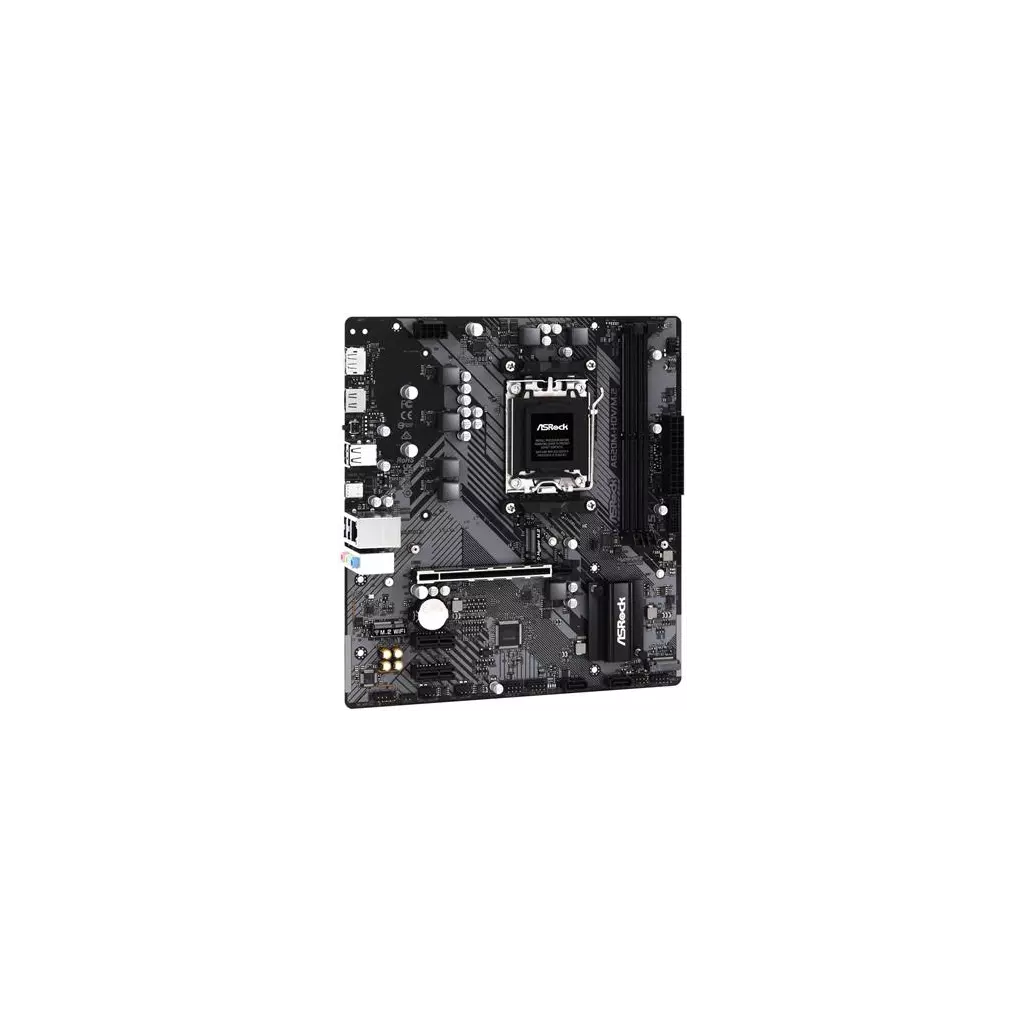

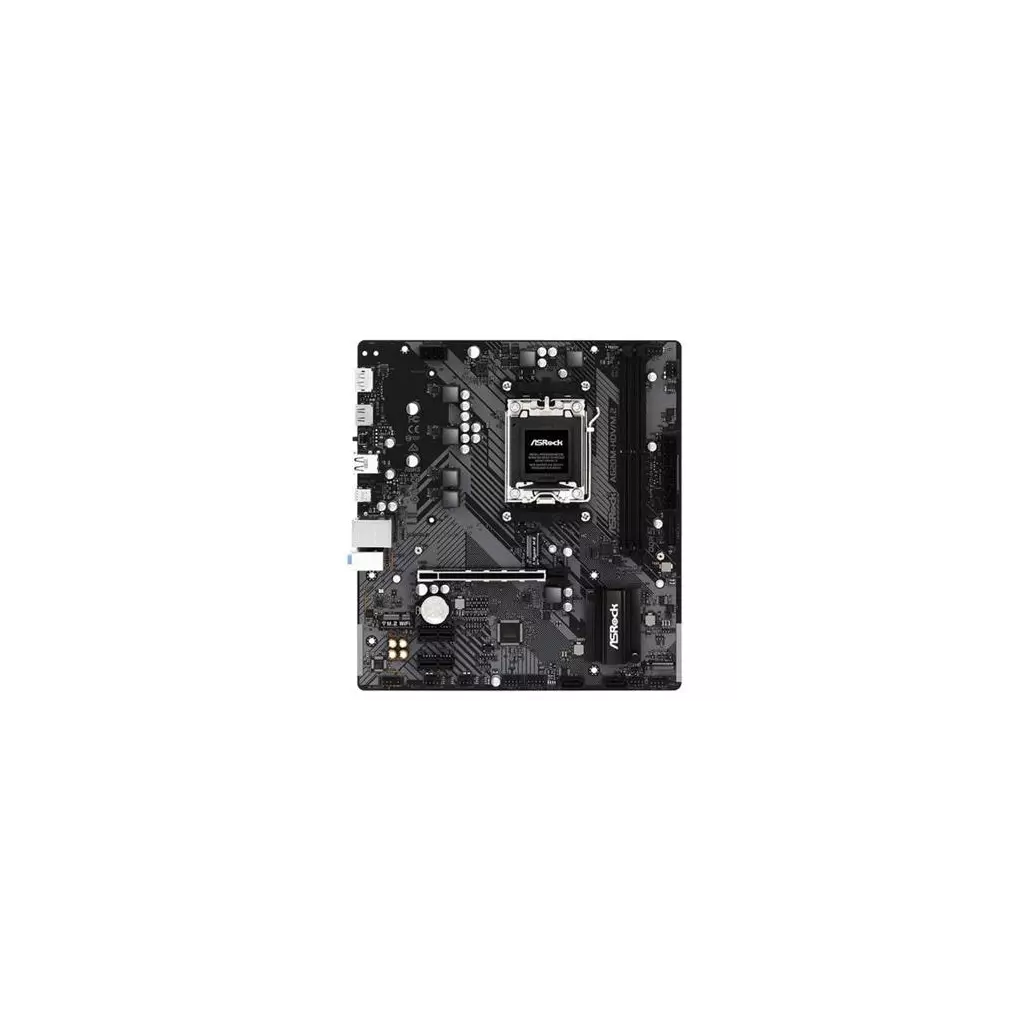

ASRock A620M-HDV/M.2 / AMD A620 / AM5 / 2x DDR5 DIMM / 2x M.2 / HDMI / DP / USB-C/ mATX
Popis produktu:
A520M Pro4
- Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™ (procesory série 3000 a 4000)
- 8 Výkonová fáza Design, Digi Power
- Podpora DDR4 4733+ (OC)
- 2 x PCIe 3.0 x16, 1 x M.2 Kľúč E pre WiFi
- Možnosti grafického výstupu: HDMI, DisplayPort, D-Sub
- 7.1 CH HD Audio (Realtek ALC1200 Audio Codec), Nahimic Audio
- 4 x SATA3, 1 x Ultra M.2 (PCIe Gen3 x4), 1 x M.2 (PCIe Gen3 x2 a SATA3)
- 10 x USB 3.2 Gen1 (5 x zadný, 1 x zadný typ C, 4 x predný)
- Realtek Gigabit LAN
TECHNICKÉ ŠPECIFIKÁCIE
| Jedinečná funkcia | ASRock Super Alloy - Premium 50A Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB - 2oz Copper PCB ASRock Full Coverage M.2 Chladič ASRock Ultra M.2 (PCIe Gen3x4) ASRock POST Status Checker (PSC) ASRock Full Spike Protection (pre všetky USB, audio, LAN porty) ASRock Live Update & APP Shop |
| CPU |
- Podporuje procesory AMD AM4 Ryzen™ 3. generácie / budúce procesory AMD Ryzen™ (procesory série 3000 a 4000)* - dizajn Digi Power - dizajn 8 napájacích fáz *Nie je kompatibilný s procesormi AMD Ryzen™ 5 3400G a Ryzen™ 3 3200G. |
| Čipová súprava | - AMD A520 |
| Pamäť | - Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - Max. kapacita systémovej pamäte: 128 GB** - podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP) - 15µ zlatý kontakt v slotoch DIMM |
| Grafika |
- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen* - DirectX 12, Pixel Shader 5.0 - Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.** - Tri možnosti grafického výstupu: D-Sub, HDMI a DisplayPort 1.4 - Podporuje tri monitory - Podporuje HDMI 2.1 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz - Podporuje DisplayPort 1.4 s max. rozlíšenie až do 5K (5120x2880)@120Hz - Podporuje D-Sub s max. rozlíšenie až do 1920x1200 @ 60Hz - podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.1 port (vyžaduje sa kompatibilný monitor HDMI) - Podporuje HDR (vysoký dynamický rozsah) s rozhraním HDMI 2.1 - Podporuje HDCP 2.3 s HDMI 2.1 a DisplayPort 1.4 porty - Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 2.1 a DisplayPort 1.4 porty - podporuje Microsoft PlayReady *Skutočná podpora sa môže líšiť podľa CPu **Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte. |
| Sloty |
- 2 x PCI Express 3.0 x16 slotov (PCIE1: režim x16; PCIE3: režim x2)* - 1 x M.2 zásuvky (kľúč E), podporuje modul WiFi/BT typu 2230 *Podpora diskov NVMe SSD ako štartovacích diskov |
| Úložisko |
- 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug* - 1 x Ultra M.2 Zásuvka (M2_1), podporuje kľúč M typu 2280 M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)** - 1 x M.2 Zásuvka (M2_2), podporuje kľúč M typu 2280 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x2 (16 Gb/s) *M2_2 a SATA3_3_4 majú spoločné jazdné pruhy. Ak sa niektorá z nich používa, druhá sa vypne. **Podporuje NVMe SSD ako štartovacie disky Podporuje ASRock U.2 Súprava |
| LAN | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Podporuje Wake-On-LAN - Podporuje ochranu pred bleskom/ESD - Podporuje energeticky efektívny Ethernet 802.3az - Podporuje PXE |
| Konektor |
- 1 x záhlavie COM portu - 1 x záhlavie SPI TPM - 1 x záhlavie LED napájania a reproduktorov - 2 x záhlavie RGB LED* - 2 x adresovateľné záhlavie LED** - 1 x konektor ventilátora CPU (4-pinový)*** - 1 x konektor ventilátora CPU/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora) - 4 x konektory ventilátora šasi/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora)**** - 1 x 24-pinový konektor napájania ATX - 1 x 8-pinový konektor napájania 12V - 1 x konektor zvuku na prednom paneli - 2 x USB 2.0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu pred ESD) - 2 x USB 3.2 záhlavia Gen1 (podpora 4 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD) *Celkovo podporuje až 12 V/3 A, 36 W LED pásik **Podporuje celkovo až 5V/3A, 15W LED pásik ***Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W). ****Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W). CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP a CHA_FAN4/WP dokážu automaticky zistiť, či sa používa 3- alebo 4-kolíkový ventilátor. |
| Audio | - 7.1 CH HD Audio s ochranou obsahu (Realtek ALC1200 Audio Codec) - Prémiová podpora Blu-ray Audio - Podporuje prepäťovú ochranu - Izolované tienenie PCB - Jednotlivé vrstvy PCB pre R/L audio kanál - Nahimic Audio |
| Vstupy/výstupy na zadnom paneli | - Držiak antény - 1 x port PS/2 pre myš/klávesnicu - 1 x port D-Sub - 1 x port HDMI - 1 x DisplayPort 1.4 - 1 x USB 3.2 Gen1 port typu A (podporuje ochranu proti ESD) - 4 x USB 3.2 porty typu A Gen1 (rozbočovač ASMedia ASM1074) (podporuje ochranu proti prepätiu) - 1 x USB 3.2 Porty typu C Gen1 (podporuje ochranu proti prepätiu) - 2 x USB 2.0 portov (podporuje ochranu proti ESD) - 1 x RJ-45 LAN port s LED diódou (ACT/LINK LED a SPEED LED) - HD audio konektory: Line in / Front Speaker / Microphone |
| Softvér a UEFI |
Softvér - ASRock Motherboard Utility (A-Tuning) - ASRock Polychrome SYNC - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop. |
| Podpora CD | - Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome |
| BIOS | - 128Mb AMI UEFI Legal BIOS s podporou GUI - Podporuje "Plug and Play" - ACPI 5.1 dodržiavanie udalostí prebudenia - Podporuje jumperfree - SMBIOS 2.3 podpora - CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB Viacnásobné nastavenie napätia |
| príslušenstvo | - Stručná inštalačná príručka, podporné CD, I/O Shield - 2 x dátové káble SATA - 2 x skrutky pre M.2 zásuvky |
| monitor hardvéru | - Snímanie teploty: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodného čerpadla - Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodného čerpadla - Tichý ventilátor (automatické nastavenie otáčok ventilátorov podvozku podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodného čerpadla - Riadenie viacerých otáčok ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodného čerpadla - Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP |
| Operačný systém | - Microsoft Windows 10 64-bit |
| Faktor formy | - Micro ATX Formát: 9.6 x 9 palcov.6-in, 24.4 cm x 24.4cm - Konštrukcia pevného kondenzátora - 2oz Copper PCB |
| Certifikáty | - FCC, CE - ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj) |
.
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)
Čipová sada AMD A620
Paměť 2× DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 5 600+ (OC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)
Sloty AMD CPU 1× PCIe 4.0 x16 slot AMD A620 čipová sada 2× PCIe 3.0 x1 slot
Grafika 1× HDMI 2.1 port, podporující max. rozlišení 4K při 120 Hz 1× DisplayPort 1.4 port, podporující max. rozlišení 4K při 120 Hz
Úložiště AMD CPU 1× Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) AMD A620 čipová sada 1× M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x2 režim) 2× SATA 6 Gb/s port Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky
USB 1× USB-C 3.2 Gen1 (USB 3.0) port na zadním panelu 4× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio Nahimic Audio
LAN 1× Realtek RTL8111H Gigabit LAN řadič
Interní konektory 1× konektor reproduktoru a Power LED 1× 4pin konektor ventilátoru CPU 3× 4pin konektor ventilátoru skříně/ pumpy vodního chlazení 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× audio konektor předního panelu 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 2× SATA 6 Gb/s konektor 1× Hyper M.2 slot, M Key 1× M.2 slot, M Key 1× M.2 slot, E key pro Wi-Fi modul (není součástí)
Porty na zadním panelu 1× HDMI 1× DisplayPort 1× USB-C 3.2 Gen1 (USB 3.0) 2× USB 3.2 Gen1 (USB 3.0) 2× USB 2.0 1× RJ-45 1× tlačítko BIOS Flashback 3× audio jack
Rozměry 24,4 × 22,6 cm Micro ATX formát
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)
Čipová sada AMD A620
Paměť 2× DDR5 paměťový slot, podpora až 96 GB Podpora DDR5 až 5 600+ (OC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO) Podpora Extreme Memory Profile (XMP)
Sloty AMD CPU 1× PCIe 4.0 x16 slot AMD A620 čipová sada 2× PCIe 3.0 x1 slot
Grafika 1× HDMI 2.1 port, podporující max. rozlišení 4K při 120 Hz 1× DisplayPort 1.4 port, podporující max. rozlišení 4K při 120 Hz
Úložiště AMD CPU 1× Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim) AMD A620 čipová sada 1× M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x2 režim) 2× SATA 6 Gb/s port Podpora RAID 0 a RAID 1 pro SATA jednotky Podpora RAID 0, RAID 1 a RAID 10 pro M.2 NVMe jednotky
USB 1× USB-C 3.2 Gen1 (USB 3.0) port na zadním panelu 4× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio Nahimic Audio
LAN 1× Realtek RTL8111H Gigabit LAN řadič
Interní konektory 1× konektor reproduktoru a Power LED 1× 4pin konektor ventilátoru CPU 3× 4pin konektor ventilátoru skříně/ pumpy vodního chlazení 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× audio konektor předního panelu 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 2× SATA 6 Gb/s konektor 1× Hyper M.2 slot, M Key 1× M.2 slot, M Key 1× M.2 slot, E key pro Wi-Fi modul (není součástí)
Porty na zadním panelu 1× HDMI 1× DisplayPort 1× USB-C 3.2 Gen1 (USB 3.0) 2× USB 3.2 Gen1 (USB 3.0) 2× USB 2.0 1× RJ-45 1× tlačítko BIOS Flashback 3× audio jack
Rozměry 24,4 × 22,6 cm Micro ATX formát
