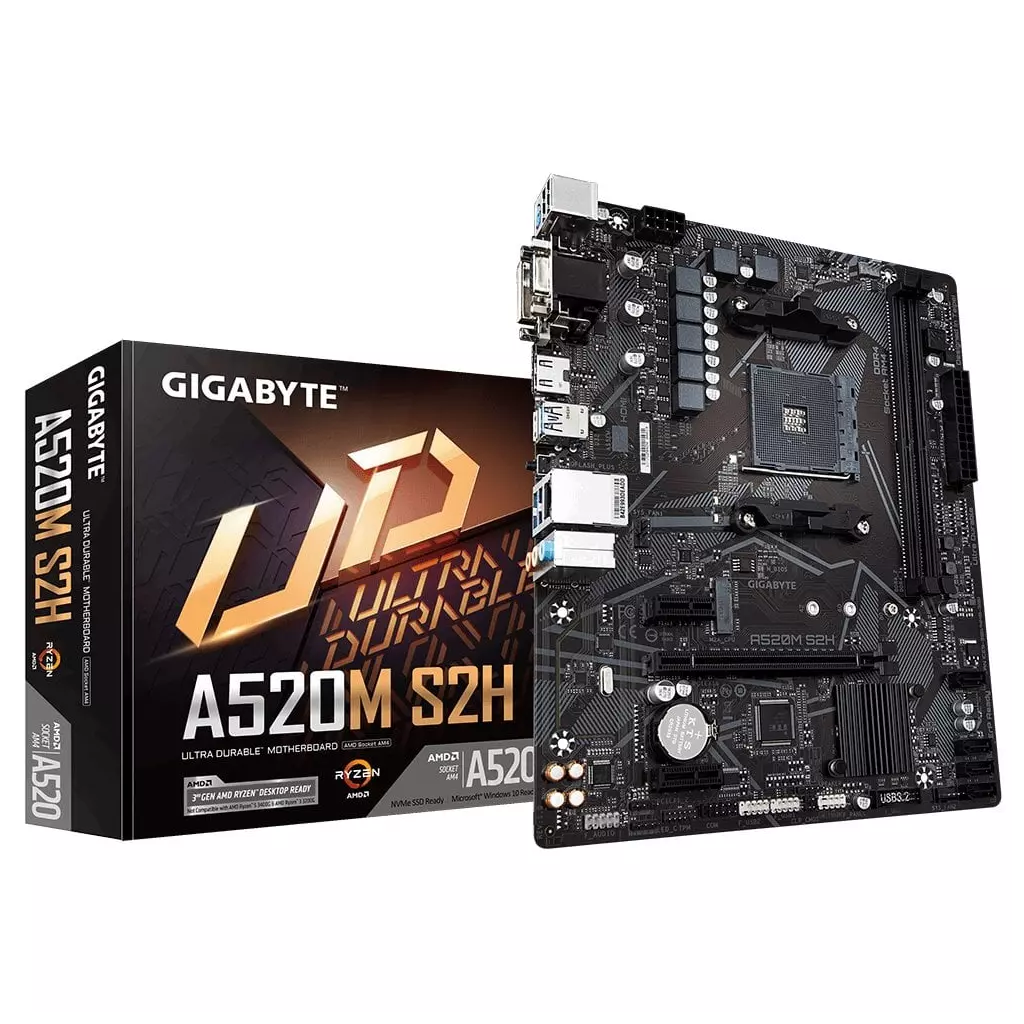

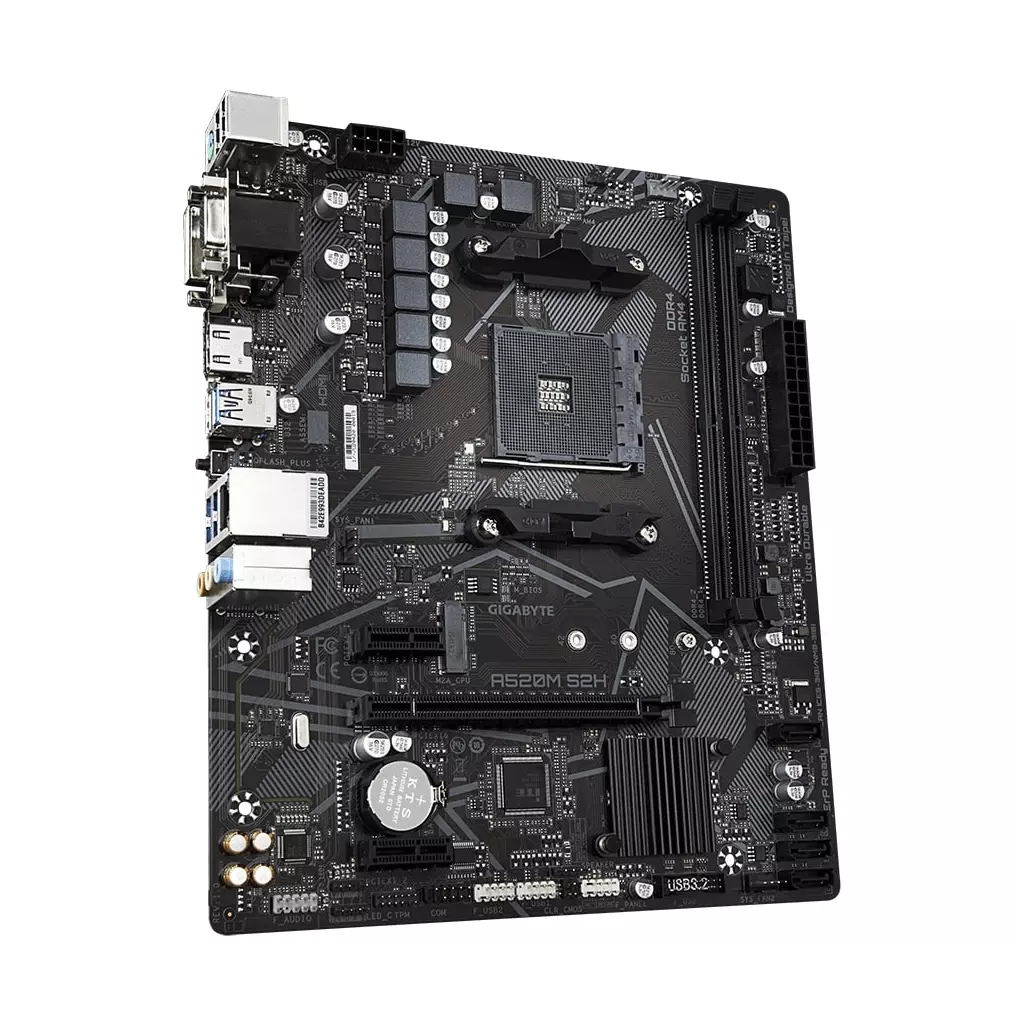

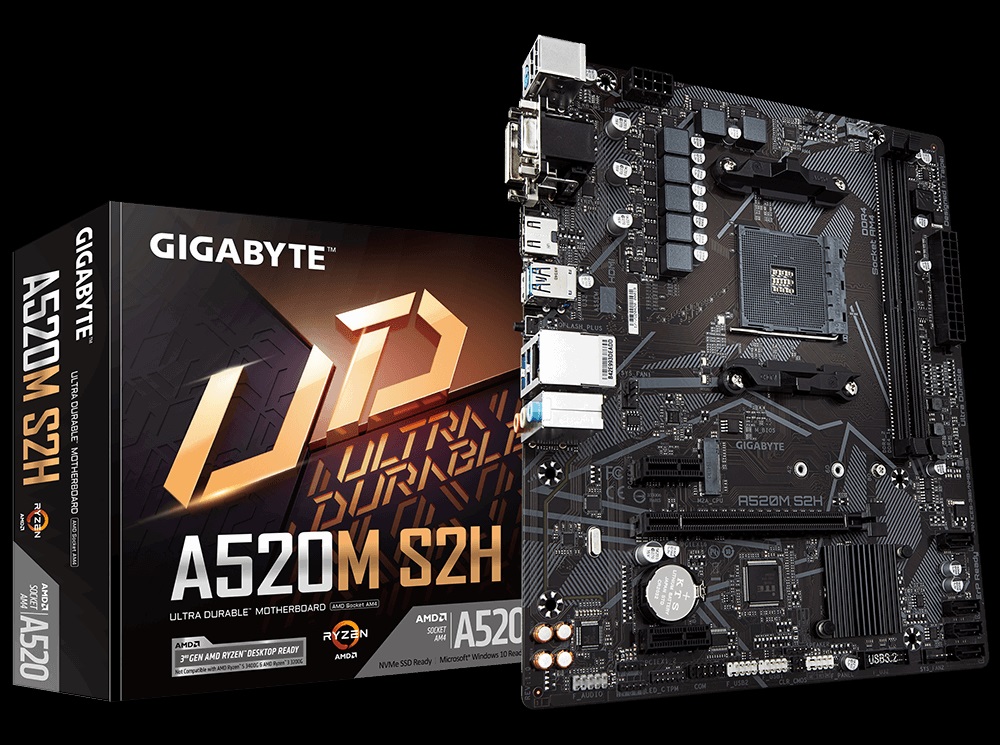

GIGABYTE A520M S2H/AM4/mATX
Popis produktu:
A520M S2H
Ultra odolná základná doska AMD A520 s Pure Digital VRM riešením, GIGABYTE Gaming LAN s riadením šírky pásma, PCIe 3.0 x4 M.2, RGB FUSION 2.0, inteligentný ventilátor 5, Q-Flash Plus, anti-sulfur rezistory
- Podporuje procesory AMD Ryzen™ radu 5000/ 3. generácie Ryzen™ a 3. generácie Ryzen™ s grafickými procesormi Radeon™
- Dvojkanálová ECC/ne-ECC nevyrovnaná pamäť DDR4, 2 DIMM
- 4+3 fázové čisto digitálne riešenie VRM s MOSFETmi s nízkym RDS(on)
- Ultra rýchla karta NVMe PCIe 3.0 x4 M.2 Konektor
- Exkluzívna herná sieť LAN GIGABYTE 8118 s riadením šírky pásma
- Porty HDMI, DVI-D, D-sub na viacnásobné zobrazenie
- RGB FUSION 2.0 Podporuje adresovateľné LED a RGB LED pásy
- Inteligentný ventilátor 5 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
- Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
- Dizajn rezistorov proti síre
CPU
AMD Socket AM4, podpora pre: AMD Ryzen™ 5000 Series/ 3rd Gen Ryzen™ a 3rd Gen Ryzen™ s grafickými procesormi Radeon™ (Viac informácií nájdete v časti "Zoznam podporovaných procesorov".)
Čipová súprava
AMD A520
Pamäť
2 x zásuvky DDR4 DIMM s podporou až 64 GB (32 GB kapacita jedného DIMM) systémovej pamäte Procesory AMD Ryzen™ série 5000: Podpora DDR4 4266(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly Procesory AMD Ryzen™ 3. generácie: Podpora pre DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly Procesory AMD Ryzen™ 3. generácie s grafikou Radeon™: Podpora pre DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly Dvojkanálová architektúra pamäte Podpora ECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8 Podpora neECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8/1Rx16 Podpora pamäťových modulov Extreme Memory Profile (XMP) (Ďalšie informácie nájdete v časti "Zoznam podpory pamäte".)
Palubná grafika
Integrované v procesoroch AMD Ryzen™ 3. generácie s grafikou Radeon™: 1 x port D-Sub, podporujúci maximálne rozlíšenie 1920x1200@60 Hz 1 x port DVI-D, podporujúci maximálne rozlíšenie 1920x1200@60 Hz * Port DVI-D nepodporuje pripojenie D-Sub pomocou adaptéra. 1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@60 Hz * Podpora HDMI 2.1, HDCP 2.3 a HDR. Podpora až 3 displejov súčasne Maximálna zdieľaná pamäť 16 GB
Audio
Realtek Audio CODEC High Definition Audio 2/4/5.1/7.1-kanálový * Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie. Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.
LAN
Čip Realtek GbE LAN (1000 Mbit/100 Mbit)
Rozširujúce sloty
CPU: 1 x slot PCI Express x16, podpora PCIe 3.0 a beží na x16 Čipová súprava: 2 x sloty PCI Express x1, podpora PCIe 3.
Rozhranie úložiska
CPU: 1 x M.2 konektor (Socket 3, kľúč M, typ 2242/2260/2280 SATA a PCIe 3.0 x4/x2 podpora SSD) Čipová sada: 4 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1 a RAID 10
USB
CPU: 4 x USB 3.2 porty Gen 1 na zadnom paneli Čipová sada: 2 x USB 3.2 porty Gen 1 dostupné cez interný konektor USB 6 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)
Interné konektory I/O
1 x 24-pinový hlavný napájací konektor ATX 1 x 8-pinový napájací konektor ATX 12V 1 x záhlavie ventilátora CPU 2 x záhlavie systémového ventilátora 1 x adresovateľná záhlavie LED pásu 1 x záhlavie RGB LED pásu 1 x M.2 Konektor Socket 3 4 x konektory SATA 6 Gb/s 1 x záhlavie na prednom paneli 1 x záhlavie na prednom paneli 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header (2x6 pinov, pre GC-TPM2.iba modul 0_S) 1 x záhlavie sériového portu 1 x záhlavie reproduktorov 1 x záhlavie narušenia šasi 1 x prepojka Clear CMOS
Konektory na zadnom paneli
1 x port klávesnice/myši PS/2 1 x port D-Sub 1 x port DVI-D 1 x port HDMI 4 x USB 3.2 porty Gen 1 2 x USB 2.0/1.1 port 1 x port RJ-45 1 x tlačidlo Q-Flash Plus 3 x audio konektory
Riadiaca jednotka I/O
riadiaci čip iTE I/O
Monitorovanie H/W
Detekcia napätia Detekcia teploty Detekcia otáčok ventilátora Upozornenie na prehriatie Upozornenie na zlyhanie ventilátora Regulácia otáčok ventilátora * To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od nainštalovaného ventilátora.
BIOS
1 x 128 Mbit flash Použitie licencovaného systému AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.
Jedinečné vlastnosti
Podpora APP Center * Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Podpora Q-Flash Plus Podpora Q-Flash Podpora Xpress Install
Dodávaný softvér
Norton Internet Security (verzia OEM) Realtek 8118 Gaming LAN Bandwidth Control Utility
Operačný systém
Podpora 64-bitového systému Windows 10
Faktor formy
Formát Micro ATX; 24.4 cm x 20.5cm.
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. generace a AMD Ryzen 3. generace s Radeon Vega grafickou kartou (patice AM4)
Čipová sada AMD A520
Paměť 2 x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz Dvoukanálová architektura paměti Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8 Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16 Podpora Extreme Memory Profile (XMP)
Grafika Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega. 1 x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz 1 x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
Sloty 1 x PCIe 3.0 x16 slot 2 x PCIe 3.0 x1 slot
Úložiště AMD CPU 1 x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x4/x2 režim) AMD A520 čipová sada 4 x SATA 6 Gb/s Podpora RAID 0, RAID 1 a RAID 10
USB AMD A520 čipová sada 2 x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 6 x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory AMD CPU 4 x USB 3.2 Gen1 (USB 3.0) port na zadním panelu
Audio Realtek ALC887 Codec 2/4/5.1/7.1kanálové High Definition Audio
LAN 1 x Realtek Gigabit LAN řadič
Interní konektory 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin ATX 12V napájecí konektor 4 x SATA 6Gb/s konektor 1 x M.2 slot, M Key 1 x konektor ventilátoru CPU 2 x konektor systémového ventilátoru 1 x konektor adresovatelného LED pásku 1 x konektor RGB LED pásku 1 x konektor předního panelu 1 x audio konektor předního panelu 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port) 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x TPM konektor 1 x konektor sériového portu 1 x konektor reproduktoru 1 x konektor detekce otevření skříně 1 x propojka Clear CMOS
Porty na zadním panelu 1 x PS/2 combo port klávesnice a myši 1 x VGA 1 x DVI-D 1 x HDMI 4 x USB 3.2 Gen1 (USB 3.0) 2 x USB 2.0 1 x RJ-45 1 x tlačítko Q-Flash Plus 3 x audio jack
Rozměry 24,4 x 20,5 cm Micro ATX formát
Parametr | Hodnota |
---|---|
Socket (patice) | Socket AM4 |
Formát | micro ATX |
Integrovaná grafická karta | Ano (CPU) |
Chipset | AMD |
Technologie paměti RAM | DDR4 |
PCI express 16x | 1 |
Integrovaná LAN karta | 1 |
Podpora RAID | 1 |
Podpora RAID | 10 |
Rozhraní | HDMI |
Rozhraní | VGA |
Rozhraní | USB 2.0 |
Rozhraní | USB 3.2 |
Rozhraní | 3.5mm Jack |
Rozhraní | LAN |
Rozhraní | DVI |
Další rozhraní | M.2 |
Specifikace:
A520M S2H
AMD A520 Ultra Durable Motherboard with Pure Digital VRM Solution, GIGABYTE Gaming LAN with Bandwidth Management, PCIe 3.0 x4 M.2, RGB FUSION 2.0, Smart Fan 5, Q-Flash Plus, Anti-Sulfur Resistors Design
- Supports AMD Ryzen™ 5000 Series/ 3rd Gen Ryzen™ and 3rd Gen Ryzen™ with Radeon™ Graphics Processors
- Dual Channel ECC/ Non-ECC Unbuffered DDR4, 2 DIMMs
- 4+3 Phases Pure Digital VRM Solution with Low RDS(on) MOSFETs
- Ultra-Fast NVMe PCIe 3.0 x4 M.2 Connector
- GIGABYTE Exclusive 8118 Gaming LAN with Bandwidth Management
- HDMI, DVI-D, D-sub Ports for Multiple Display
- RGB FUSION 2.0 Supports Addressable LED & RGB LED Strips
- Smart Fan 5 Features Multiple Temperature Sensors , Hybrid Fan Headers with FAN STOP
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
- Anti-Sulfur Resistors Design
CPU
AMD Socket AM4, support for: AMD Ryzen™ 5000 Series/ 3rd Gen Ryzen™ and 3rd Gen Ryzen™ with Radeon™ Graphics Processors (Please refer "CPU Support List" for more information.)
Chipset
AMD A520
Memory
2 x DDR4 DIMM sockets supporting up to 64 GB (32 GB single DIMM capacity) of system memory AMD Ryzen™ 5000 series processors: Support for DDR4 4266(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules 3rd Gen AMD Ryzen™ Processors: Support for DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules 3rd Gen AMD Ryzen™ with Radeon™ Graphics processors: Support for DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.)
Onboard Graphics
Integrated in the 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors: 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz 1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz * The DVI-D port does not support D-Sub connection by adapter. 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.1 version, HDCP 2.3, and HDR. Support for up to 3 displays at the same time Maximum shared memory of 16 GB
Audio
Realtek Audio CODEC High Definition Audio 2/4/5.1/7.1-channel * To configure 7.1-channel audio, you need to open the audio software and select Device advanced settings > Playback Device to change the default setting first. Please visit GIGABYTE's website for details on configuring the audio software.
LAN
Realtek GbE LAN chip (1000 Mbit/100 Mbit)
Expansion Slots
CPU: 1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x16 Chipset: 2 x PCI Express x1 slots, supporting PCIe 3.0
Storage Interface
CPU: 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe 3.0 x4/x2 SSD support) Chipset: 4 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, and RAID 10
USB
CPU: 4 x USB 3.2 Gen 1 ports on the back panel Chipset: 2 x USB 3.2 Gen 1 ports available through the internal USB header 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
Internal I/O Connectors
1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 2 x system fan headers 1 x addressable LED strip header 1 x RGB LED strip header 1 x M.2 Socket 3 connector 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) 1 x serial port header 1 x speaker header 1 x chassis intrusion header 1 x Clear CMOS jumper
Back Panel Connectors
1 x PS/2 keyboard/mouse port 1 x D-Sub port 1 x DVI-D port 1 x HDMI port 4 x USB 3.2 Gen 1 ports 2 x USB 2.0/1.1 ports 1 x RJ-45 port 1 x Q-Flash Plus button 3 x audio jacks
I/O Controller
iTE I/O Controller Chip
H/W Monitoring
Voltage detection Temperature detection Fan speed detection Overheating warning Fan fail warning Fan speed control * Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1 x 128 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install
Bundled Software
Norton Internet Security (OEM version) Realtek 8118 Gaming LAN Bandwidth Control Utility
Operating System
Support for Windows 10 64-bit
Form Factor
Micro ATX Form Factor; 24.4cm x 20.5cm
