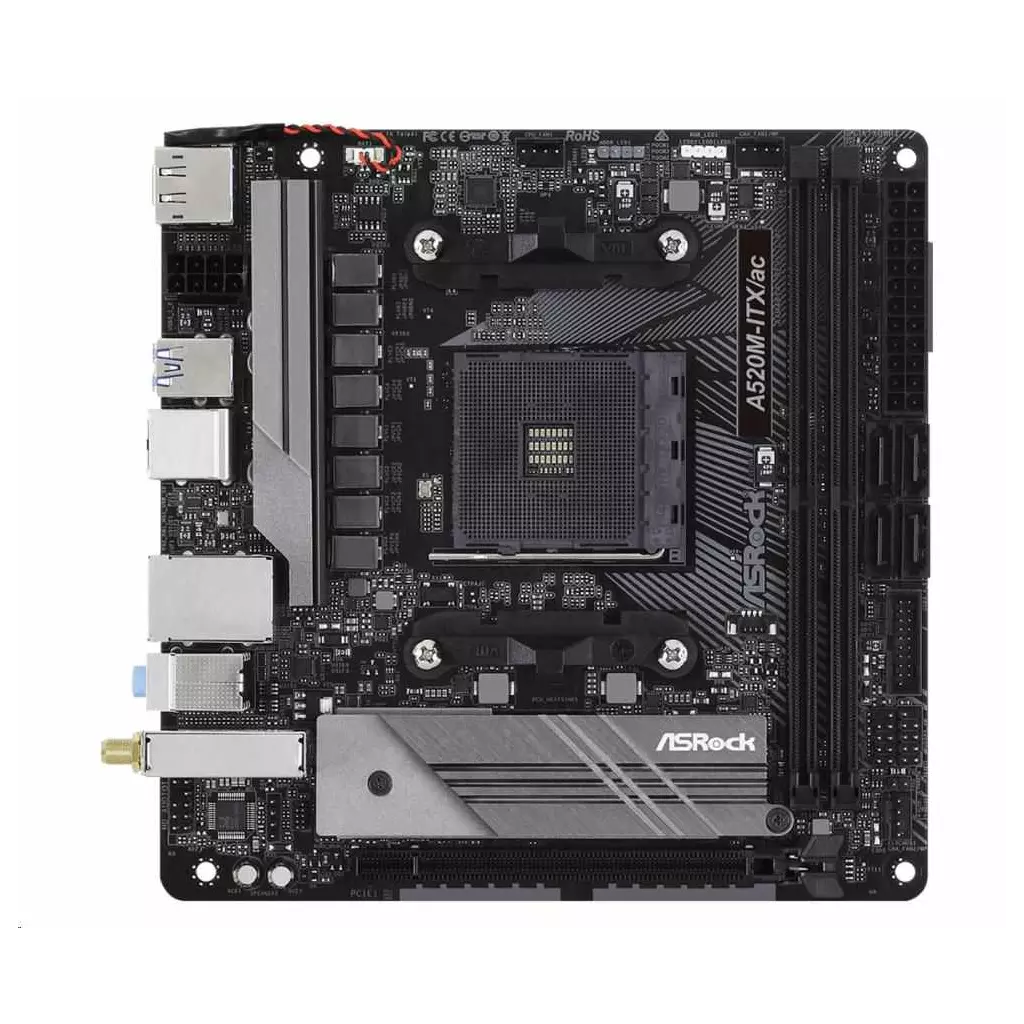

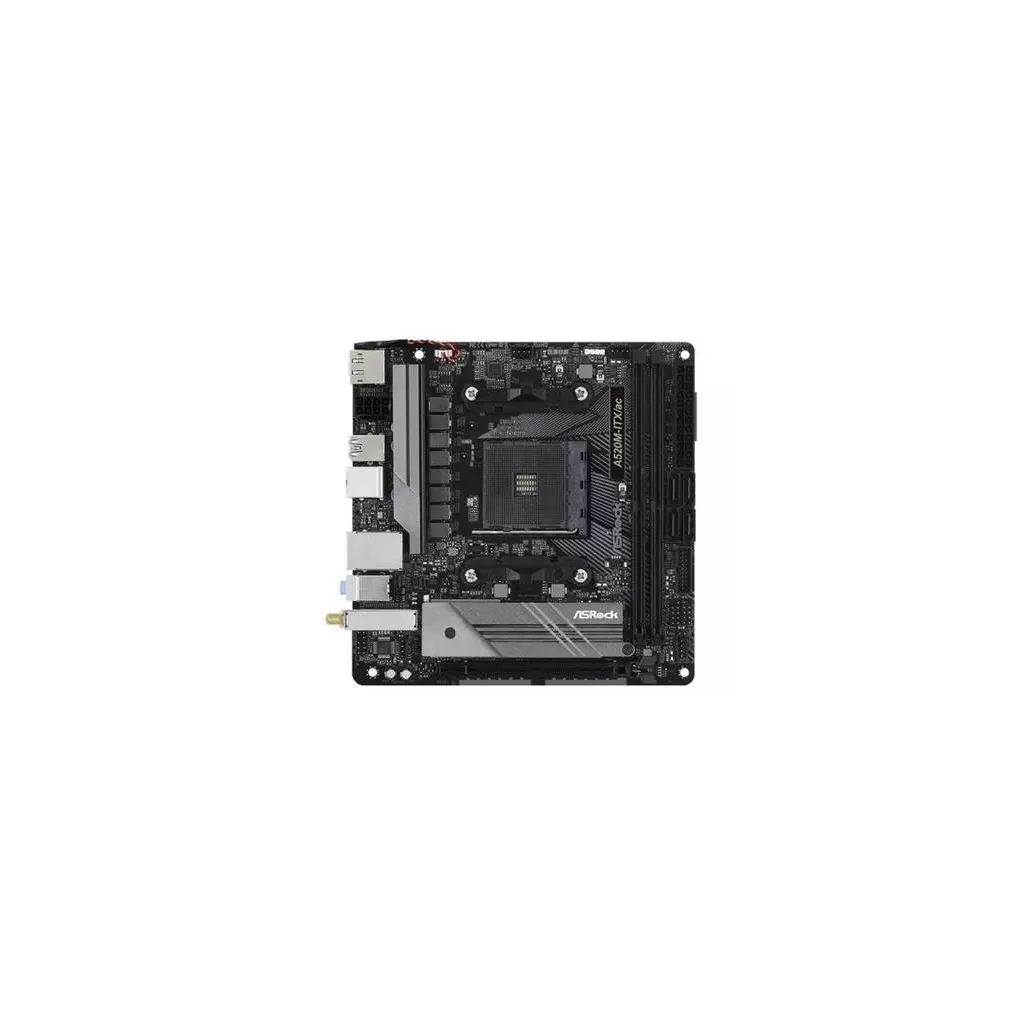

ASRock A520M-ITX/ac (AM4)
Kód zboží (ID): 4526573
vytisknout
Stav zboží:
Nové
Dostupnost:
skladem (ext. sklad)
Datum odeslání:
Expedujeme zítra
Výrobce:
ASRock
Kód zboží:
4526573
Číslo zboží (PN):
A520M-ITX/AC
EAN:
4710483932045
Záruka koncový zákazník:
36 měsíců
Záruka při koupi na IČO:
36 měsíců
Cena bez DPH: *
2299.11 Kč
Cena vč. DPH: *
2782 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
Základní deska ASRock A520M-ITX/ac se vším, co vaše PC potřebuje
Základní deska ASRock A520M-ITX/ac kompaktního formátu je navržena pro procesory AMD Ryzen G-série 3000, 4000 a série 5000 a osadit ji lze až 64 GB RAM díky dvojici slotů pro operační paměť. Vyznačuje se konstrukcí z robustních komponent, které zajišťují přesné napájení CPU, a také vylepšeným výkonem při nižší teplotě, což ocení zejména hráči. Deska je osazena integrovanými RGB headery, které umožňují připojení kompatibilního LED zařízení, jako jsou pásky, ventilátory, chladiče apod., přičemž osvětlení lze také synchronizovat do stylového barevného celku.
ASRock A520M-ITX/ac podporuje rozšiřující Wi-Fi modul a díky duálnímu pásmu zajišťuje silné připojení k síti a rychlý internet. Součástí je také podpora Bluetooth v4.2. Technologie Full Spike Protection zajistí ochranu citlivých komponent před nadměrným proudem a přepětím, takže nedochází k jejich nečekanému poškození.
ASRock A520M-ITX/ac
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen G-série 3000, 4000 a série 5000 (patice AM4) Nepodporuje procesory Ryzen 5 3400G a Ryzen 3 3200G
Čipová sada AMD A520
Paměť 2 x DDR4 paměťový slot, podpora až 64 GB Dvoukanálová architektura paměti CPU Ryzen (Matisse) podporuje DDR4 4600+ (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Renoir) podporuje DDR4 4733+ (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora ECC a non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP)
Sloty 1 x PCIe 3.0 x16 slot
Grafika 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1 x DisplayPort, podporující max. rozlišení 5120 x 2880 při 120 Hz
Úložiště 4 x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10, NCQ, AHCI a Hot Plug 1 x Ultra M.2 slot, M Key, pro jednotky typu 2280 (SATA a PCIe 3.0 x4 režim)
USB 1 x USB 3.2 Gen1 typ C port na zadním panelu 5 x USB 3.2 Gen1 (USB 3.0) (3 porty na zadním panelu, 2 porty dostupné přes interní USB konektory) 4 x USB 2.0 (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektory)
Audio Realtek ALC887 Codec 7.1kanálový High Definition Audio
LAN 1 x Realtek RTL8111H Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 802.11a/b/g/n/ac Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 433 Mbps Bluetooth 4.2
Interní konektory 4 x SATA 6Gb/s konektor 1 x M.2 slot, M Key 1 x konektor RGB LED pásku 1 x konektor adresovatelného LED pásku 1 x 4-pin konektor ventilátoru CPU 2 x 4-pin konektor ventilátoru skříně/ pumpy vodního chlazení 1 x 24-pin ATX hlavní napájecí konektor 1 x 8-pin 12V napájecí konektor 1 x audio konektor předního panelu 1 x USB 2.0 konektor (podporuje 2 x USB 2.0 port) 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port)
Porty na zadním panelu 2 x konektor Wi-Fi antény 1 x PS/2 combo port klávesnice a myši 1 x HDMI 1 x DisplayPort 2 x USB 2.0 3 x USB 3.2 Gen1 (USB 3.0) 1 x USB 3.2 Gen1 typ C 1 x RJ-45 3 x audio jack
Rozměry 17 x 17 cm Mini ITX formát
| Parametr | Hodnota |
|---|---|
| Socket (patice) | Socket AM4 |
| Formát | Mini-ITX |
| Integrovaná grafická karta | Ano (CPU) |
| Chipset | AMD |
| Technologie paměti RAM | DDR4 |
| PCI express 16x | 1 |
| Integrovaná LAN karta | 1 |
| Podpora RAID | 1 |
| Podpora RAID | 10 |
| Rozhraní | HDMI |
| Rozhraní | USB 2.0 |
| Rozhraní | USB 3.2 |
| Rozhraní | 3.5mm Jack |
| Rozhraní | LAN |
| Rozhraní | DisplayPort |
| Další rozhraní | WiFi |
Specifikace:
A520M-ITX/ac
- Supports 3rd Gen AMD AM4 Ryzen™ / Future AMD Ryzen™ Processors (3000 and 4000 Series Processors)
- Supports DDR4 4733+ (OC)
- 1 x PCIe 3.0 x16
- Graphics Output: DisplayPort, HDMI
- 7.1 CH HD Audio (Realtek ALC887 Audio Codec)
- 4 x SATA3, 1 x Ultra M.2 (PCIe Gen3 x4 & SATA3)
- 6 x USB 3.2 Gen1 (2 Front, 3 Rear Type-A, 1 x Rear Type-C)
- Realtek Gigabit LAN
- Intel 802.11ac WiFi + BT 4.2
TECHNICAL SPECIFICATIONS
| Unique Feature | ASRock Super Alloy- Premium 60A Power Choke - 50A Dr.MOS - Sapphire Black PCB - High Density Glass Fabric PCB Intel 802.11ac WiFi ASRock Full Coverage M.2 Heatsink ASRock Ultra M.2 (PCIe Gen3x4) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop |
| CPU |
- Supports 3rd Gen AMD AM4 Ryzen™ / future AMD Ryzen™ Processors (3000 and 4000 Series Processors)* - Digi Power design - 8 Power Phase design *Not compatible with AMD Ryzen™ 5 3400G and Ryzen™ 3 3200G. |
| Chipset | - AMD A520 |
| Memory | - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - Max. capacity of system memory: 64GB** - Supports Extreme Memory Profile (XMP) memory modules - 15µ Gold Contact in DIMM Slots |
| Graphics |
- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU* - DirectX 12, Pixel Shader 5.0 - Shared memory default 2GB. Max Shared memory supports up to 16GB.** - Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers - Supports HDMI 2.1 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports DisplayPort 1.4 Input with max. resolution up to 5K (5120x2880)@120Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required) - Supports HDR (High Dynamic Range) with HDMI 2.1 - Supports HDCP 2.3 with HDMI 2.1 and DisplayPort 1.4 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 2.1 and DisplayPort 1.4 Ports - Supports Microsoft PlayReady *Actual support may vary by CPU **The Max shared memory 16GB requires 32GB system memory installed. |
| Slots |
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)* - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O) *AMD Ryzen series CPUs (Matisse) supports PCIe riser cards to extend x8/x8 slots Supports NVMe SSD as boot disks |
| Storage |
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)* *Supports NVMe SSD as boot disks Supports ASRock U.2 Kit |
| LAN | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
| Wireless LAN | - Intel 802.11ac WiFi Module - Supports IEEE 802.11a/b/g/n/ac - Supports Dual-Band (2.4/5 GHz) - Supports high speed wireless connections up to 433Mbps - Supports Bluetooth 4.2 + High speed class II |
| Connector |
- 1 x RGB LED Header* - 1 x Addressable LED Header** - 1 x CPU Fan Connector (4-pin)*** - 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)**** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) *Supports in total up to 12V/3A, 36W LED Strip **Supports in total up to 5V/3A, 15W LED Strip ***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. ****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CHA_FAN1/WP and CHA_FAN2/WP can auto detect if 3-pin or 4-pin fan is in use. |
| Audio | - 7.1 CH HD Audio (Realtek ALC887 Audio Codec) - Supports Surge Protection |
| Rear panel I/O | - 2 x Antenna Ports - 1 x PS/2 Mouse/Keyboard Port - 1 x HDMI Port - 1 x DisplayPort 1.4 - 2 x USB 2.0 Ports (Supports ESD Protection) - 3 x USB 3.2 Gen1 Type-A Ports (Supports ESD Protection) - 1 x USB 3.2 Gen1 Type-C Port (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone |
| Software and UEFI |
Software - ASRock Motherboard Utility (A-Tuning) - ASRock Polychrome SYNC - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. |
| Support CD | - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar |
| BIOS | - 128Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB, VDDP Voltage Multi-adjustment |
| Accessories | - Quick Installation Guide, Support CD, I/O Shield - 2 x SATA Data Cables - 2 x ASRock WiFi 2.4/5 GHz Antennas |
| Hardware Monitor | - Temperature Sensing: CPU, Chassis/Water Pump Fans - Fan Tachometer: CPU, Chassis/Water Pump Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis/Water Pump Fans - Fan Multi-Speed Control: CPU, Chassis/Water Pump Fans - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore |
| Operating System | - Microsoft Windows 10 64-bit |
| Form Factor | - Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm - Solid Capacitor design |
| Certifications | - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required) |
A520M-ITX/ac
- Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™ (procesory série 3000 a 4000)
- Podpora DDR4 4733+ (OC)
- 1 x PCIe 3.0 x16
- Grafický výstup: DisplayPort, HDMI
- 7.1 CH HD Audio (zvukový kodek Realtek ALC887)
- 4 x SATA3, 1 x Ultra M.2 (PCIe Gen3 x4 a SATA3)
- 6 x USB 3.2 Gen1 (2 predné, 3 zadné typu A, 1 x zadný typ C)
- Realtek Gigabit LAN
- Intel 802.11ac WiFi + BT 4.2
TECHNICKÉ ŠPECIFIKÁCIE
| Jedinečná funkcia | ASRock Super Alloy - Prémiová 60A napájacia tlmivka - 50A dr.MOS - Sapphire Black PCB - High Density Glass Fabric PCB Intel 802.11ac WiFi ASRock Full Coverage M.2 Chladič ASRock Ultra M.2 (PCIe Gen3x4) ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN) ASRock Live Update & APP Shop |
| CPU |
- Podporuje procesory AMD AM4 Ryzen™ 3. generácie / budúce procesory AMD Ryzen™ (procesory série 3000 a 4000)* - dizajn Digi Power - dizajn 8 napájacích fáz *Nie je kompatibilný s procesormi AMD Ryzen™ 5 3400G a Ryzen™ 3 3200G. |
| Čipová súprava | - AMD A520 |
| Pamäť | - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - Max. kapacita systémovej pamäte: 64 GB** - podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP) - 15µ zlatý kontakt v slotoch DIMM |
| Grafika |
- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen* - DirectX 12, Pixel Shader 5.0 - Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.** - Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja - Podporuje HDMI 2.1 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz - Podporuje DisplayPort 1.4 vstupy s max. rozlíšenie až do 5K (5120x2880)@120Hz - podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.1 port (vyžaduje sa kompatibilný monitor HDMI) - Podporuje HDR (vysoký dynamický rozsah) s rozhraním HDMI 2.1 - Podporuje HDCP 2.3 s HDMI 2.1 a DisplayPort 1.4 porty - Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 2.1 a DisplayPort 1.4 porty - podporuje Microsoft PlayReady *Skutočná podpora sa môže líšiť podľa CPu **Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte. |
| Sloty |
- 1 x PCI Express 3.0 Slot x16 (PCIE1: režim x16)* - 1 x vertikálny M.2 Zásuvka (kľúč E) s pribalenou WiFi-802.modul 11ac (na zadnom vstupe/výstupe) *Procesory radu AMD Ryzen (Matisse) podporujú PCIe riser karty na rozšírenie slotov x8/x8 Podporuje NVMe SSD ako štartovacie disky |
| Úložisko |
- 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug - 1 x Ultra M.2 Zásuvka (M2_1), podporuje kľúč M typu 2280 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)* *Podporuje NVMe SSD ako štartovacie disky Podporuje ASRock U.2 Súprava |
| LAN | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Podporuje Wake-On-LAN - Podporuje ochranu pred bleskom/ESD - Podporuje energeticky efektívny Ethernet 802.3az - Podporuje PXE |
| Bezdrôtová sieť LAN | - Intel 802.modul WiFi 11ac - Podporuje štandard IEEE 802.11a/b/g/n/ac - Podporuje dve pásma (2.4/5 GHz) - Podporuje vysokorýchlostné bezdrôtové pripojenie až do rýchlosti 433 Mb/s - Podporuje Bluetooth 4.2 + Vysokorýchlostná trieda II |
| Konektor |
- 1 x RGB LED Header* - 1 x Addressable LED Header** - 1 x CPU Fan Connector (4-pin)*** - 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)**** - 1 x 24 pinový ATX Power Connector - 1 x 8 pinový 12V Power Connector - 1 x Front Panel Audio Connector - 1 x USB 2.0 Header (Podporuje 2 USB 2.0) (Podporuje ochranu proti ESD) - 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD) *Podporuje celkovo až 12 V/3 A, 36 W LED pásik **Podporuje celkovo až 5V/3A, 15W LED pásik ***Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W). ****Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W). CHA_FAN1/WP a CHA_FAN2/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor. |
| Audio | - 7.1 CH HD Audio (Realtek ALC887 Audio Codec) - Podporuje prepäťovú ochranu |
| Vstupy/výstupy na zadnom paneli | - 2 x porty antény - 1 x port myši/klávesnice PS/2 - 1 x port HDMI - 1 x port DisplayPort 1.4 - 2 x USB 2.0 Porty (podporuje ochranu proti ESD) - 3 x USB 3.2 porty typu A Gen1 (podporuje ochranu proti prepätiu) - 1 x USB 3.2 porty typu C Gen1 (podporuje ochranu proti ESD) - 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED) - HD audio konektory: Line in / predný reproduktor / mikrofón |
| Softvér a UEFI |
Softvér - ASRock Motherboard Utility (A-Tuning) - ASRock Polychrome SYNC - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop. |
| Podpora CD | - Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome |
| BIOS | - 128Mb AMI UEFI Legal BIOS s podporou GUI - Podporuje "Plug and Play" - ACPI 5.1 dodržiavanie udalostí prebudenia - Podporuje jumperfree - SMBIOS 2.3 podpora - CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB, VDDP Viacnásobné nastavenie napätia |
| príslušenstvo | - Stručná inštalačná príručka, CD s podporou, I/O Shield - 2 x SATA dátové káble - 2 x ASRock WiFi 2.4/5 GHz antény |
| monitor hardvéru | - Snímanie teploty: CPU, ventilátory podvozku/vodného čerpadla - Tachometer ventilátorov: CPU, ventilátory podvozku/vodného čerpadla - Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov podvozku podľa teploty CPU): CPU, ventilátory podvozku/vodného čerpadla - Riadenie viacerých rýchlostí ventilátorov: CPU, ventilátory podvozku/vodného čerpadla - Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore |
| Operačný systém | - Microsoft Windows 10 64-bit |
| Faktor formy | - Formát Mini-ITX: 6.7 palcov x 6.7-in, 17.0 cm x 17.0 cm - Konštrukcia s pevným kondenzátorom |
| Certifikáty | - FCC, CE - ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj) |
.
ASRock A520M-ITX/ac
Mini-ITX základní deska pro AMD AM4, Ryzen 3000/4000G/5000, DDR4 až 4733+ OC, Ultra M.2 Gen3x4, HDMI, DisplayPort, Wi-Fi ac, Bluetooth 4.2 a Realtek Gigabit LAN ASRock A520M-ITX/ac je základní deska formátu Mini-ITX pro platformu AMD AM4. Podporuje procesory AMD Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 a 5000 G-Series Desktop Processors podle oficiálního seznamu podpory procesorů ASRock. Deska nabízí podporu DDR4 pamětí až 4733+ OC, jeden slot PCIe 3.0 x16, jeden Ultra M.2 slot s režimy PCIe Gen3x4 a SATA3 a čtyři SATA3 konektory.
Výbava desky zahrnuje grafické výstupy HDMI a DisplayPort 1.4, přičemž HDMI 2.1 podporuje až 4K × 2K při 60 Hz a DisplayPort 1.4 až 5K při 120 Hz podle oficiální specifikace ASRock. Součástí je Realtek ALC887/897 7.1 CH HD Audio, Realtek Gigabit LAN, 802.11ac Wi-Fi s podporou 2,4GHz / 5GHz pásem a Bluetooth 4.2. ASRock dále uvádí 8 Power Phase Design, Premium 60A Power Choke, Polychrome RGB, High Density Glass Fabric PCB, Sapphire Black PCB, Full Spike Protection a Live Update & APP Shop.
| Kategorie | Specifikace |
|---|---|
| Model |
ASRock A520M-ITX/ac
|
| Barva / edice |
Sapphire Black PCB
|
| Typ produktu |
Základní deska / AMD AM4 Mini-ITX motherboard
|
| Platforma a procesory |
AMD AM4 Socket pro Ryzen 3000 / 3000 G-Series / 4000 G-Series / 5000 / 5000 G-Series
AMD AM4 Socket
Podpora AMD Ryzen™ 3000 Desktop Processors
Podpora AMD Ryzen™ 3000 G-Series Desktop Processors
Podpora AMD Ryzen™ 4000 G-Series Desktop Processors
Podpora AMD Ryzen™ 5000 Desktop Processors
Podpora AMD Ryzen™ 5000 G-Series Desktop Processors
ASRock uvádí, že je nutné ověřit detaily v CPU support listu
Dostupnost funkcí závisí na použitém procesoru, BIOSu a konfiguraci systému
|
| Napájecí design |
8 Power Phase Design
|
| Paměť |
DDR4 až 4733+ OC podle použitého procesoru
Podpora DDR4 pamětí
Ryzen series CPUs Vermeer: DDR4 4600+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Ryzen series CPUs Matisse: DDR4 4600+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Ryzen series APUs Cezanne: DDR4 4733+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Ryzen series APUs Renoir: DDR4 4733+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Podpora ECC a non-ECC un-buffered memory podle oficiálního výpisu ASRock
Podpora Extreme Memory Profile, XMP
U Ryzen Series APUs Cezanne a Renoir je ECC podporováno pouze s PRO procesory podle poznámky ASRock
Podporované rychlosti a konfigurace pamětí se mohou lišit podle procesoru, BIOSu, paměťového kitu a QVL seznamu ASRock
|
| Grafika a obrazové výstupy |
HDMI 2.1 a DisplayPort 1.4
Dual graphics output: HDMI a DisplayPort 1.4 podle oficiální specifikace ASRock
Integrovaná AMD Radeon™ Vega Series Graphics v Ryzen Series APU podle oficiální specifikace
Sdílená paměť defaultně 2 GB
Maximální sdílená paměť až 16 GB
HDMI 2.1: maximální rozlišení až 4K × 2K, 4096 × 2160 při 60 Hz
DisplayPort 1.4: maximální rozlišení až 5K, 5120 × 2880 při 120 Hz
HDMI 2.1 podporuje Auto Lip Sync, Deep Color 12bpc, xvYCC a HBR při použití kompatibilního HDMI monitoru
HDMI 2.1 a DisplayPort 1.4 podporují HDCP 2.3
HDMI 2.1 a DisplayPort 1.4 podporují 4K Ultra HD playback
Skutečná podpora se může lišit podle použitého procesoru
|
| Rozšiřující sloty |
1× PCIe 3.0 x16
1× PCIe 3.0 x16 slot
AMD Ryzen series CPUs Matisse podporují PCIe riser cards pro rozšíření x8/x8 slotů podle poznámky ASRock
Skutečný režim a kompatibilita rozšiřujících karet závisí na použitém procesoru, BIOSu, konfiguraci systému a konkrétní kartě
|
| Úložiště |
4× SATA3 a 1× Ultra M.2 Gen3x4 & SATA3
4× SATA3 6,0 Gb/s konektory
Podpora RAID 0, RAID 1 a RAID 10 pro SATA zařízení
Podpora NCQ, AHCI a Hot Plug
1× Ultra M.2 Socket, M2_1
M.2 slot podporuje M Key typ 2280
Podpora M.2 SATA3 6,0 Gb/s modulu
Podpora M.2 PCI Express modulu až Gen3 x4, 32 Gb/s
Podpora NVMe SSD jako boot disků
NVMe SSD není podporováno s AMD Athlon™ 3000G Processors podle poznámky ASRock
Podpora ASRock U.2 Kit podle oficiální specifikace
|
| Síťová konektivita |
Realtek Gigabit LAN, 802.11ac Wi-Fi a Bluetooth 4.2
Realtek Gigabit LAN podle oficiálního přehledu ASRock
802.11ac Wi-Fi + BT 4.2 podle oficiálního přehledu ASRock
Dual Band 802.11ac Wi-Fi modul s podporou 2,4GHz / 5GHz Wi-Fi podle oficiálního popisu ASRock
Wi-Fi modul podporuje bezdrátové sítě a Bluetooth podle oficiálního popisu ASRock
2× Antenna Ports na zadním panelu
Skutečná síťová propustnost závisí na routeru, signálu, ovladačích, operačním systému a konfiguraci sítě
|
| USB konektivita |
6× USB 3.2 Gen1 včetně zadního Type-C a 2× USB 2.0 vzadu
Celkem 6× USB 3.2 Gen1 podle oficiálního přehledu ASRock
2× USB 3.2 Gen1 přes přední header
3× USB 3.2 Gen1 Type-A na zadním panelu
1× USB 3.2 Gen1 Type-C na zadním panelu
2× USB 2.0 porty na zadním panelu
1× USB 2.0 header s podporou 2 USB 2.0 portů
1× USB 3.2 Gen1 header s podporou 2 USB 3.2 Gen1 portů
USB porty a headery podporují ESD Protection podle oficiální specifikace ASRock
Zadní USB 3.2 Gen1 Type-A + Type-C podporují rychlost až 5 Gb/s podle oficiálního popisu ASRock
|
| Audio |
Realtek ALC887/897 7.1 CH HD Audio
7.1 CH HD Audio
Realtek ALC887/897 Audio Codec podle oficiálního přehledu ASRock
HD Audio Jacks: Line In / Front Speaker / Microphone
Funkčnost 7.1kanálového zvuku závisí na operačním systému, ovladačích, audio konfiguraci a připojeném audio zařízení
|
| RGB a osvětlení |
Polychrome RGB, RGB header a Addressable RGB header
Polychrome RGB podle oficiálního popisu ASRock
Onboard RGB headers a addressable RGB header pro kompatibilní LED zařízení
Addressable RGB LED header podporuje WS2812B addressable RGB LED strip, 5V/Data/GND
Maximální výkon Addressable RGB headeru: 3 A při 5 V
Maximálně 80 LED a délka do 2 metrů podle poznámky ASRock
RGB LED header podporuje standardní 5050 RGB LED strip, 12V/G/R/B
Maximální výkon RGB LED headeru: 3 A při 12 V a délka do 2 metrů podle poznámky ASRock
RGB synchronizace závisí na kompatibilním příslušenství a softwaru ASRock Polychrome RGB
|
| Ventilátory a monitoring |
CPU, chassis/water pump fan konektory, teplotní a napěťový monitoring
2× Chassis / Water Pump Fan Connectors, 4pin, Smart Fan Speed Control
CPU Fan Connector podporuje CPU fan s maximálním výkonem 1 A, 12 W podle poznámky ASRock
Chassis / Water Pump fan podporuje water cooler fan s maximálním výkonem 2 A, 24 W podle poznámky ASRock
CHA_FAN1/WP a CHA_FAN2/WP automaticky detekují 3pin nebo 4pin ventilátor podle poznámky ASRock
Temperature Sensing: CPU, Chassis / Water Pump Fans
Fan Tachometer: CPU, Chassis / Water Pump Fans
Quiet Fan: CPU, Chassis / Water Pump Fans
Fan Multi-Speed Control: CPU, Chassis / Water Pump Fans
Voltage monitoring: +12 V, +5 V, +3,3 V, CPU Vcore
|
| Zadní I/O porty |
Antény, PS/2, HDMI, DisplayPort, USB, LAN a audio
2× Antenna Ports
1× PS/2 Mouse / Keyboard Port
1× HDMI Port
1× DisplayPort 1.4
2× USB 2.0 Ports
3× USB 3.2 Gen1 Type-A Ports
1× USB 3.2 Gen1 Type-C Port
1× RJ-45 LAN Port s LED, ACT/LINK LED a SPEED LED
HD Audio Jacks: Line In / Front Speaker / Microphone
Přesné rozložení zadního panelu se řídí revizí produktu a manuálem základní desky
|
| Konstrukce a ochrana |
Premium 60A Power Choke, Dr.MOS, High Density Glass Fabric PCB, Sapphire Black PCB a Full Spike Protection
Premium 60A Power Choke podle oficiálního popisu ASRock
ASRock uvádí, že Premium 60A Power Choke poskytuje enhanced and improved Vcore voltage
Dr.MOS podle oficiálního popisu ASRock
ASRock uvádí, že Dr.MOS je optimalizované integrated power stage řešení a poskytuje vyšší proud pro každou fázi
High Density Glass Fabric PCB podle oficiálního popisu ASRock
Sapphire Black PCB podle oficiálního popisu ASRock
Full Spike Protection podle oficiálního popisu ASRock
Solid Capacitor design podle oficiální specifikace ASRock
|
| Software a správa |
ASRock Live Update & APP Shop
ASRock Live Update & APP Shop podle oficiálního popisu ASRock
ASRock uvádí možnost stahování aplikací a podpůrného softwaru
ASRock uvádí možnost optimalizovat systém a udržovat základní desku aktuální
Dostupnost funkcí závisí na verzi softwaru, operačním systému a aktuální podpoře ASRock
|
| Certifikace a požadavky |
FCC, CE, ErP/EuP ready
FCC podle oficiální specifikace ASRock
CE podle oficiální specifikace ASRock
ErP/EuP ready podle oficiální specifikace ASRock
Pro ErP/EuP ready je vyžadován ErP/EuP ready napájecí zdroj podle poznámky ASRock
|
| Formát a rozměry |
Mini-ITX, 17,0 × 17,0 cm
Mini-ITX Form Factor
Rozměry: 6,7 × 6,7 palce
Rozměry: 17,0 × 17,0 cm
Při výběru skříně je vhodné ověřit podporu Mini-ITX, prostor pro chlazení, grafickou kartu, vedení kabeláže a umístění M.2 slotu
|
| Využití |
kompaktní AM4 sestavy s Wi-Fi, Bluetooth, M.2 SSD a HDMI/DisplayPort výstupy
Vhodné pro kompaktní Mini-ITX AMD AM4 sestavy
Vhodné pro systémy s podporovanými Ryzen procesory
Vhodné pro sestavy vyžadující 802.11ac Wi-Fi a Bluetooth 4.2
Vhodné pro M.2 NVMe nebo SATA M.2 úložiště
Vhodné pro sestavy s HDMI a DisplayPort výstupem při použití kompatibilního APU
Skutečné využití závisí na procesoru, pamětech, skříni, chlazení, úložišti a požadované výbavě systému
|
| Klíčové vlastnosti |
AMD AM4 Mini-ITX deska s DDR4 4733+ OC, Ultra M.2, HDMI/DisplayPort, Wi-Fi ac, Bluetooth 4.2, Realtek LAN a Polychrome RGB
ASRock A520M-ITX/ac
AMD AM4 Socket
Podpora Ryzen 3000, 3000 G-Series, 4000 G-Series, 5000 a 5000 G-Series Desktop Processors podle ASRock
Mini-ITX formát 17,0 × 17,0 cm
DDR4 až 4733+ OC podle použitého procesoru
Podpora ECC a non-ECC un-buffered memory podle CPU generace
Podpora XMP memory modules
8 Power Phase Design
Premium 60A Power Choke
Dr.MOS
1× PCIe 3.0 x16
4× SATA3 6,0 Gb/s
1× Ultra M.2 PCIe Gen3x4 & SATA3
Ultra M.2 až 32 Gb/s podle oficiálního popisu ASRock
Podpora NVMe SSD jako boot disků
HDMI 2.1 až 4096 × 2160 při 60 Hz
DisplayPort 1.4 až 5120 × 2880 při 120 Hz
HDCP 2.3 přes HDMI 2.1 a DisplayPort 1.4
Realtek ALC887/897 7.1 CH HD Audio
Realtek Gigabit LAN
802.11ac Wi-Fi
Bluetooth 4.2
2× Antenna Ports
Zadní USB 3.2 Gen1 Type-C
Zadní USB 3.2 Gen1 Type-A
Polychrome RGB
RGB LED header a Addressable RGB LED header
High Density Glass Fabric PCB
Sapphire Black PCB
Full Spike Protection
ASRock Live Update & APP Shop
FCC, CE a ErP/EuP ready
|
Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění.
Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás.
Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
