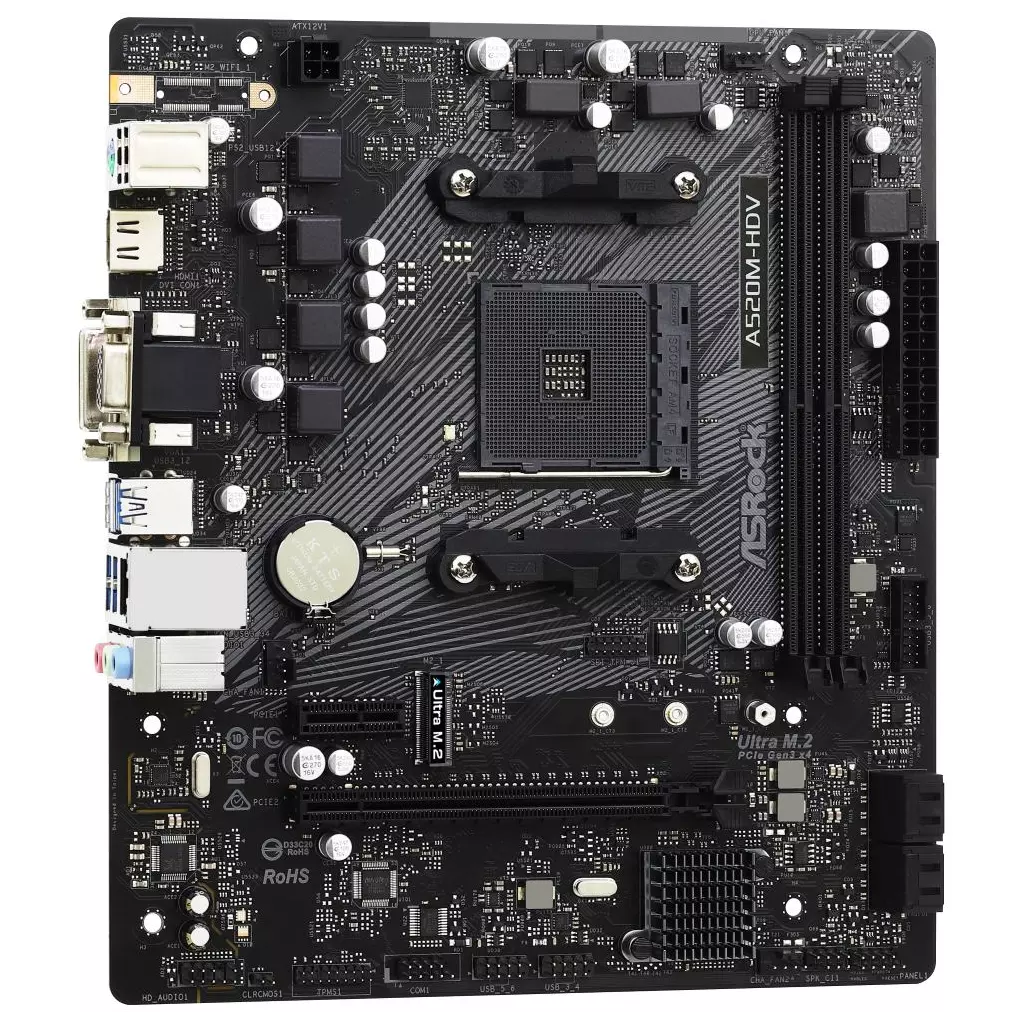

ASRock A520M-HDV (AM4)
Kód zboží (ID): 4526571
vytisknout
již se neprodává
Popis produktu:
A520M-HDV
- Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™ (procesory série 3000 a 4000)
- 6-fázový dizajn napájania
- Podpora DDR4 4733+ (OC)
- 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
- Možnosti grafického výstupu: D-Sub, DVI-D, HDMI
- 7.1 CH HD Audio (zvukový kodek Realtek ALC887)
- 4 x SATA3, 1 x Ultra M.2 (Gen3 x4 a SATA3)
- 6 x USB 3.2 Gen1 (4 x zadné, 2 x predné)
- 6 x USB 2.0 (2 x zadné, 4 x predné)
- Realtek Gigabit LAN
TECHNICKÉ ŠPECIFIKÁCIE
| Jedinečná funkcia | ASRock Super Alloy - Prémiová 50A výkonová tlmivka - Zafírovo čierna PCB - PCB zo sklenenej tkaniny s vysokou hustotou ASRock Ultra M.2 (PCIe Gen3 x4 a SATA3) ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN) ASRock Live Update & APP Shop |
| CPU |
- Podporuje procesory AMD AM4 Ryzen™ 3. generácie / budúce procesory AMD Ryzen™ (procesory série 3000 a 4000)* - 6-fázový dizajn napájania *Nie je kompatibilný s procesormi AMD Ryzen™ 5 3400G a Ryzen™ 3 3200G. |
| Čipová súprava | - AMD A520 |
| Pamäť | - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - Max. kapacita systémovej pamäte: 64 GB* - podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP) - 15µ zlatý kontakt v slotoch DIMM |
| Grafika |
- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen* - DirectX 12, Pixel Shader 5.0 - Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.** - Tri možnosti grafického výstupu: D-Sub, DVI-D a HDMI - Podporuje trojitý monitor - Podporuje HDMI 2.1 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz - Podporuje DVI-D s max. rozlíšenie do 1920x1200 @ 60Hz - Podporuje D-Sub s max. rozlíšenie až do 1920x1200 @ 60Hz - podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.1 port (vyžaduje sa kompatibilný monitor HDMI) - Podporuje HDR (vysoký dynamický rozsah) s rozhraním HDMI 2.1 - Podporuje HDCP 2.3 s DVI-D a HDMI 2.1 Porty - Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) pomocou rozhrania HDMI 2.1 port - podporuje Microsoft PlayReady *Skutočná podpora sa môže líšiť podľa CPu **Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte. |
| Sloty |
- 1 x PCI Express 3.0 x16 Slot (PCIE2: režim x16)* - 1 x PCI Express 3.0 x1 Slot *Podpora diskov NVMe SSD ako štartovacích diskov |
| Úložisko |
- 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug - 1 x Ultra M.2 Zásuvka, podporuje kľúč M typu 2242/2260/2280 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)* *Podporuje NVMe SSD ako štartovacie disky Podporuje ASRock U.2 Súprava |
| LAN | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Podporuje Wake-On-LAN - Podporuje ochranu pred bleskom/ESD - Podporuje energeticky efektívny Ethernet 802.3az - Podporuje PXE |
| Konektor |
- 1 x SPI TPM Header - 1 x COM Port Header - 1 x Chassis Intrusion and Speaker Header - 1 x CPU Fan Connector (4-pin)* - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)** - 1 x 24 pin ATX Power Connector - 1 x 4 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu proti ESD) - 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD) *Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W). **Ventilátor šasi podporuje ventilátor vodného chladiča s maximálnym výkonom 1 A (12 W). CHA_FAN2 dokáže automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor. |
| Audio | - 7.1 CH HD Audio (Realtek ALC887 Audio Codec) - Podporuje prepäťovú ochranu |
| Vstupy/výstupy na zadnom paneli | - 1 x port PS/2 pre myš/klávesnicu - 1 x port D-Sub - 1 x port DVI-D - 1 x port HDMI - 2 x USB 2.0 Porty (podporuje ochranu proti ESD) - 4 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD) - 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED) - HD audio konektory: Line in / Predný reproduktor / Mikrofón |
| Softvér a UEFI |
Softvér - ASRock Motherboard Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop. |
| Podpora CD | - Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome |
| BIOS | - 128Mb AMI UEFI Legal BIOS s podporou GUI - Podporuje "Plug and Play" - ACPI 5.1 dodržiavanie udalostí prebudenia - Podporuje jumperfree - SMBIOS 2.3 podpora - CPU, CPU VDDCR_SOC, DRAM, VDDP Viacnásobné nastavenie napätia |
| príslušenstvo | - Stručná inštalačná príručka, CD s podporou, I/O Shield - 2 x dátové káble SATA - 1 x skrutka pre M.2 zásuvky |
| monitor hardvéru | - Snímanie teploty: CPU, ventilátory podvozku - Tachometer ventilátorov: CPU, ventilátory podvozku - Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov podvozku podľa teploty CPU): CPU, ventilátory podvozku - Riadenie viacerých rýchlostí ventilátorov: CPU, ventilátory podvozku - Detekcia otvorenia skrine - Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore |
| Operačný systém | - Microsoft Windows 10 64-bit |
| Faktor formy | - Micro ATX Formát: 9.0-in x 7.9-in, 23.0 cm x 20.1 cm - Pevný kondenzátor |
| Certifikáty | - FCC, CE - ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj) |
.
Čas na špičkový výpočetní výkon, čas na desku ASRock A520M-HDV
Objevte impozantní sílu procesorů AMD Ryzen 3. generace/ AMD Ryzen série 3000 a 4000 s moderní základní deskou ASRock A520M-HDV. Rozhraní PCIe Gen3 x4 Ultra M.2 umožňuje vysokou rychlost při přenosu dat až 32 Gb/s a nechybí ani podpora SATA3 modulů. S větší šířkou pásma a snímkovou frekvencí je zajištěno plynulé zobrazení bez rušivého rozmazání.
Samozřejmostí je konstrukce z prémiových komponent pro efektivní chod, optimalizovaný přívod proud, napětí apod. Díky tomu deska podporuje dlouhou životnost a odolnost během provozu. O ochranu zvlášť citlivých komponent se stará technologie Full Spike Protection.
ASRock A520M-HDV
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů AMD Ryzen 3. generace/ AMD Ryzen série 3000 a 4000 (patice AM4)
Čipová sada AMD A520
Paměť 2 x DDR4 paměťový slot, podpora až 64 GB Dvoukanálová architektura paměti CPU Ryzen (Matisse) podporuje DDR4 4600+ (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz CPU Ryzen (Renoir) podporuje DDR4 4733+ (OC)/ 4666 (OC)/ 4600 (OC)/ 4533 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz Podpora ECC a non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP)
Sloty 1 x PCIe 3.0 x16 slot 1 x PCIe 3.0 x1 slot
Grafika 1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz 1 x DVI-D port, podporující max. rozlišení 1920 x 1200 při 60 Hz 1 x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz
Úložiště 4 x SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 1 x Ultra M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x4 režim)
USB 6 x USB 3.2 Gen1 (USB 3.0) (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektory) 6 x USB 2.0 (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio Realtek ALC887 Codec 7.1kanálový High Definition Audio
LAN 1 x Realtek RTL8111H Gigabit LAN řadič
Interní konektory 4 x SATA 6Gb/s konektor 1 x M.2 slot, M Key 1 x SPI TPM konektor 1 x konektor sériového portu 1 x konektor reproduktoru a detekce otevření skříně 1 x 4-pin konektor ventilátoru CPU 2 x 4-pin konektor ventilátoru skříně 1 x 24-pin ATX hlavní napájecí konektor 1 x 4-pin 12V napájecí konektor 1 x audio konektor předního panelu 2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port) 1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port)
Porty na zadním panelu 1 x PS/2 combo port klávesnice a myši 1 x VGA 1 x HDMI 1 x DVI-D 2 x USB 2.0 4 x USB 3.2 Gen1 (USB 3.0) 1 x RJ-45 3 x audio jack
Rozměry 23 x 20,1 cm Micro ATX formát
| Parametr | Hodnota |
|---|---|
| Socket (patice) | Socket AM4 |
| Formát | micro ATX |
| Integrovaná grafická karta | Ano (CPU) |
| Chipset | AMD |
| Technologie paměti RAM | DDR4 |
| PCI express 16x | 1 |
| Integrovaná LAN karta | 1 |
| Podpora RAID | 1 |
| Podpora RAID | 10 |
| Rozhraní | HDMI |
| Rozhraní | USB 2.0 |
| Rozhraní | USB 3.2 |
| Rozhraní | 3.5mm Jack |
| Rozhraní | LAN |
| Rozhraní | DVI |
Specifikace:
A520M-HDV
- Supports 3rd Gen AMD AM4 Ryzen™ / Future AMD Ryzen™ Processors(3000 and 4000 Series Processors)
- 6 Phase Power Design
- Supports DDR4 4733+ (OC)
- 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
- Graphics Output Options: D-Sub, DVI-D, HDMI
- 7.1 CH HD Audio (Realtek ALC887 Audio Codec)
- 4 x SATA3, 1 x Ultra M.2(Gen3 x4 & SATA3)
- 6 x USB 3.2 Gen1(4 x Rear, 2 x Front)
- 6 x USB 2.0(2 x Rear, 4 x Front)
- Realtek Gigabit LAN
TECHNICAL SPECIFICATIONS
| Unique Feature | ASRock Super Alloy- Premium 50A Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop |
| CPU |
- Supports 3rd Gen AMD AM4 Ryzen™ / future AMD Ryzen™ Processors (3000 and 4000 Series Processors)* - 6 Power Phase design *Not compatible with AMD Ryzen™ 5 3400G and Ryzen™ 3 3200G. |
| Chipset | - AMD A520 |
| Memory | - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - Max. capacity of system memory: 64GB* - Supports Extreme Memory Profile (XMP) memory modules - 15µ Gold Contact in DIMM Slots |
| Graphics |
- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU* - DirectX 12, Pixel Shader 5.0 - Shared memory default 2GB. Max Shared memory supports up to 16GB.** - Three graphics output options: D-Sub, DVI-D and HDMI - Supports Triple Monitor - Supports HDMI 2.1 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required) - Supports HDR (High Dynamic Range) with HDMI 2.1 - Supports HDCP 2.3 with DVI-D and HDMI 2.1 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 2.1 Port - Supports Microsoft PlayReady *Actual support may vary by CPU **The Max shared memory 16GB requires 32GB system memory installed. |
| Slots |
- 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 mode)* - 1 x PCI Express 3.0 x1 Slot *Supports NVMe SSD as boot disks |
| Storage |
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug - 1 x Ultra M.2 Socket, supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)* *Supports NVMe SSD as boot disks Supports ASRock U.2 Kit |
| LAN | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
| Connector |
- 1 x SPI TPM Header - 1 x COM Port Header - 1 x Chassis Intrusion and Speaker Header - 1 x CPU Fan Connector (4-pin)* - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)** - 1 x 24 pin ATX Power Connector - 1 x 4 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection) *The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. **The Chassis Fan supports the water cooler fan of maximum 1A (12W) fan power. CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use. |
| Audio | - 7.1 CH HD Audio (Realtek ALC887 Audio Codec) - Supports Surge Protection |
| Rear panel I/O | - 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x DVI-D Port - 1 x HDMI Port - 2 x USB 2.0 Ports (Supports ESD Protection) - 4 x USB 3.2 Gen1 Ports (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone |
| Software and UEFI |
Software - ASRock Motherboard Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. |
| Support CD | - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar |
| BIOS | - 128Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - CPU, CPU VDDCR_SOC, DRAM, VDDP Voltage Multi-adjustment |
| Accessories | - Quick Installation Guide, Support CD, I/O Shield - 2 x SATA Data Cables - 1 x Screw for M.2 Socket |
| Hardware Monitor | - Temperature Sensing: CPU, Chassis Fans - Fan Tachometer: CPU, Chassis Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis Fans - Fan Multi-Speed Control: CPU, Chassis Fans - CASE OPEN detection - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore |
| Operating System | - Microsoft Windows 10 64-bit |
| Form Factor | - Micro ATX Form Factor: 9.0-in x 7.9-in, 23.0 cm x 20.1 cm - Solid Capacitor design |
| Certifications | - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required) |
ASRock A520M-HDV
Micro ATX základní deska pro AMD AM4, Ryzen 3000/4000G/5000, DDR4 až 4733+ OC, Ultra M.2 Gen3x4, HDMI, DVI-D, D-Sub a Realtek Gigabit LAN ASRock A520M-HDV je základní deska formátu Micro ATX pro platformu AMD AM4. Podporuje procesory AMD Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 a 5000 G-Series Desktop Processors podle oficiálního seznamu podpory procesorů ASRock. Deska nabízí 6 Phase Power Design, podporu DDR4 pamětí až 4733+ OC, jeden slot PCIe 3.0 x16, jeden slot PCIe 3.0 x1, jeden Ultra M.2 slot s režimy PCIe Gen3x4 a SATA3 a čtyři SATA3 porty.
Výbava desky zahrnuje tři grafické výstupy D-Sub, DVI-D a HDMI, přičemž HDMI podporuje až 4K × 2K při 60 Hz podle HDMI 2.1 při použití procesoru s integrovanou grafikou. Součástí je Realtek ALC887 7.1 CH HD Audio, Realtek Gigabit LAN, celkem šest USB 3.2 Gen1 portů a šest USB 2.0 portů. ASRock dále uvádí technologie Premium 50A Power Choke, High Density Glass Fabric PCB, Sapphire Black PCB, Full Spike Protection a Live Update & APP Shop pro správu aplikací, podpůrného softwaru a aktualizací.
| Kategorie | Specifikace |
|---|---|
| Model |
ASRock A520M-HDV
|
| Barva / edice |
Sapphire Black PCB
|
| Typ produktu |
Základní deska / AMD AM4 Micro ATX motherboard
|
| Platforma a procesory |
AMD AM4 Socket pro Ryzen 3000 / 3000 G-Series / 4000 G-Series / 5000 / 5000 G-Series
AMD AM4 Socket
Podpora AMD Ryzen™ 3000 Desktop Processors
Podpora AMD Ryzen™ 3000 G-Series Desktop Processors
Podpora AMD Ryzen™ 4000 G-Series Desktop Processors
Podpora AMD Ryzen™ 5000 Desktop Processors
Podpora AMD Ryzen™ 5000 G-Series Desktop Processors
ASRock uvádí, že je nutné ověřit detaily v CPU support listu
Dostupnost jednotlivých funkcí závisí na použitém procesoru, BIOSu a konfiguraci systému
|
| Napájecí design |
6 Phase Power Design
|
| Paměť |
DDR4 až 4733+ OC podle použitého procesoru
Podpora DDR4 pamětí
Ryzen series CPUs Vermeer: DDR4 4600+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Ryzen series CPUs Matisse: DDR4 4600+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Ryzen series APUs Cezanne: DDR4 4733+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Ryzen series APUs Renoir: DDR4 4733+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Podpora ECC a non-ECC un-buffered memory podle oficiálního výpisu ASRock
Podpora Extreme Memory Profile, XMP
Podporované rychlosti a konfigurace pamětí se mohou lišit podle procesoru, BIOSu, paměťového kitu a Memory Support Listu ASRock
|
| Grafika a obrazové výstupy |
D-Sub, DVI-D a HDMI 2.1 s podporou 4K × 2K při 60 Hz
Integrovaná AMD Radeon™ Vega Series Graphics v Ryzen Series APU podle oficiální specifikace
Sdílená paměť defaultně 2 GB
Maximální sdílená paměť až 16 GB
1× D-Sub
1× DVI-D
1× HDMI
HDMI 2.1 podporuje maximální rozlišení až 4K × 2K, 4096 × 2160 při 60 Hz
DVI-D podporuje maximální rozlišení až 1920 × 1200 při 60 Hz
D-Sub podporuje maximální rozlišení až 1920 × 1200 při 60 Hz
HDMI 2.1 podporuje Auto Lip Sync, Deep Color 12bpc, xvYCC a HBR, High Bit Rate Audio, při použití kompatibilního HDMI monitoru
HDMI 2.1 podporuje 4K Ultra HD playback
Grafické výstupy jsou podporovány pouze s procesory s integrovanou grafikou podle poznámky ASRock
|
| Rozšiřující sloty |
1× PCIe 3.0 x16 a 1× PCIe 3.0 x1
1× PCIe 3.0 x16 slot
1× PCIe 3.0 x1 slot
Skutečný režim a kompatibilita rozšiřujících karet závisí na použitém procesoru, BIOSu, konfiguraci systému a konkrétní kartě
|
| Úložiště |
4× SATA3 a 1× Ultra M.2 Gen3x4 & SATA3
4× SATA3 porty
1× Ultra M.2 Socket, M2_1, Key M
Ultra M.2 podporuje typy 2242 / 2260 / 2280
Ultra M.2 podporuje SATA3 6,0 Gb/s režim
Ultra M.2 podporuje PCIe Gen3x4 režim, 32 Gb/s
ASRock uvádí Ultra M.2 32Gb/s, PCIe Gen3 x4 & SATA3
Kompatibilita SSD závisí na konkrétním modulu, délce, rozhraní a konfiguraci systému
|
| RAID |
RAID 0, RAID 1 a RAID 10 pro SATA storage devices
Podpora RAID 0 pro SATA storage devices
Podpora RAID 1 pro SATA storage devices
Podpora RAID 10 pro SATA storage devices
Dostupnost RAID funkcí závisí na použitém úložišti, BIOSu, ovladačích a konfiguraci systému
|
| Síťová konektivita |
Realtek Gigabit LAN
Realtek Gigabit LAN podle oficiálního přehledu ASRock
Vhodné pro kabelové síťové připojení
Skutečná propustnost závisí na síťové infrastruktuře, kabeláži, ovladačích a operačním systému
|
| USB konektivita |
6× USB 3.2 Gen1 a 6× USB 2.0
Celkem 6× USB 3.2 Gen1
4× USB 3.2 Gen1 vzadu
2× USB 3.2 Gen1 přes přední header
Celkem 6× USB 2.0
2× USB 2.0 vzadu
4× USB 2.0 přes přední headery
1× USB 3.2 Gen1 header s podporou 2 USB 3.2 Gen1 portů a ESD Protection
2× USB 2.0 headers s podporou 4 USB 2.0 portů a ESD Protection
Skutečná dostupnost předních USB portů závisí na skříni a zapojení interních headerů
|
| Audio |
Realtek ALC887 7.1 CH HD Audio
7.1 CH HD Audio
Realtek ALC887 Audio Codec podle oficiálního přehledu ASRock
Funkčnost 7.1kanálového zvuku závisí na operačním systému, ovladačích, audio konfiguraci a připojeném audio zařízení
|
| Ventilátory a interní konektory |
2× 4pin Chassis Fan, USB headery a Ultra M.2
2× Chassis Fan Connectors, 4pin
Podpora Smart Fan Speed Control pro chassis fan konektory
2× USB 2.0 headers s podporou 4 USB 2.0 portů
1× USB 3.2 Gen1 header s podporou 2 USB 3.2 Gen1 portů
1× Ultra M.2 Socket, M2_1, Key M
Přesné rozložení konektorů se řídí manuálem základní desky
|
| Konstrukce a ochrana |
Premium 50A Power Choke, High Density Glass Fabric PCB, Sapphire Black PCB a Full Spike Protection
Premium 50A Power Choke podle oficiálního popisu ASRock
ASRock uvádí, že Premium 50A Power Choke poskytuje enhanced and improved Vcore voltage
High Density Glass Fabric PCB podle oficiálního popisu ASRock
High Density Glass Fabric PCB snižuje mezery mezi vrstvami PCB pro ochranu proti elektrickým zkratům způsobeným vlhkostí podle ASRock
Sapphire Black PCB podle oficiálního popisu ASRock
Full Spike Protection podle oficiálního popisu ASRock
ASRock uvádí ochranu komponent před neočekávanými voltage spikes pomocí Full Spike Protection
|
| Software a správa |
ASRock Live Update & APP Shop
ASRock Live Update & APP Shop podle oficiálního popisu ASRock
ASRock uvádí možnost stahování aplikací a podpůrného softwaru
ASRock uvádí možnost optimalizovat systém a udržovat základní desku aktuální
Dostupnost funkcí závisí na verzi softwaru, operačním systému a aktuální podpoře ASRock
|
| Certifikace a požadavky |
FCC, CE, ErP/EuP ready
FCC podle oficiální specifikace ASRock
CE podle oficiální specifikace ASRock
ErP/EuP ready podle oficiální specifikace ASRock
Pro ErP/EuP ready je vyžadován ErP/EuP ready napájecí zdroj podle poznámky ASRock
|
| Formát a rozměry |
Micro ATX, 23,0 × 20,1 cm
Micro ATX Form Factor
Rozměry: 9,0 × 7,9 palce
Rozměry: 23,0 × 20,1 cm
Při výběru skříně je vhodné ověřit podporu Micro ATX, pozici M.2, SATA konektorů a interních USB headerů
|
| Využití |
základní AM4 sestavy pro každodenní computing
ASRock uvádí „A520 Motherboard for Everyone“ a „All Essentials You Need For Computing“
Vhodné pro základní AMD AM4 sestavy s podporovanými Ryzen procesory
Vhodné pro sestavy s jedním PCIe x16 slotem, M.2 SSD, SATA úložišti a trojicí obrazových výstupů s APU
Skutečné využití závisí na procesoru, pamětech, úložišti, grafické kartě a požadované výbavě systému
|
| Klíčové vlastnosti |
AMD AM4 Micro ATX deska s DDR4 4733+ OC, PCIe 3.0, Ultra M.2, HDMI/DVI-D/D-Sub, Realtek LAN a 7.1 audio
ASRock A520M-HDV
AMD AM4 Socket
Podpora Ryzen 3000, 3000 G-Series, 4000 G-Series, 5000 a 5000 G-Series Desktop Processors podle ASRock
6 Phase Power Design
Supports DDR4 4733+ OC podle oficiálního přehledu ASRock
Podpora ECC a non-ECC un-buffered memory podle CPU generace
Podpora XMP memory modules
1× PCIe 3.0 x16
1× PCIe 3.0 x1
Grafické výstupy D-Sub, DVI-D a HDMI
HDMI 2.1 až 4096 × 2160 při 60 Hz podle oficiální specifikace
DVI-D až 1920 × 1200 při 60 Hz
D-Sub až 1920 × 1200 při 60 Hz
7.1 CH HD Audio, Realtek ALC887 Audio Codec
4× SATA3
1× Ultra M.2 Gen3x4 & SATA3
Ultra M.2 až 32 Gb/s podle oficiálního popisu ASRock
RAID 0, RAID 1 a RAID 10 pro SATA storage devices
6× USB 3.2 Gen1, 4× rear a 2× front
6× USB 2.0, 2× rear a 4× front
Realtek Gigabit LAN
Premium 50A Power Choke
High Density Glass Fabric PCB
Sapphire Black PCB
Full Spike Protection
ASRock Live Update & APP Shop
Micro ATX, 23,0 × 20,1 cm
Solid Capacitor design
FCC, CE a ErP/EuP ready
|
Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění.
Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás.
Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
