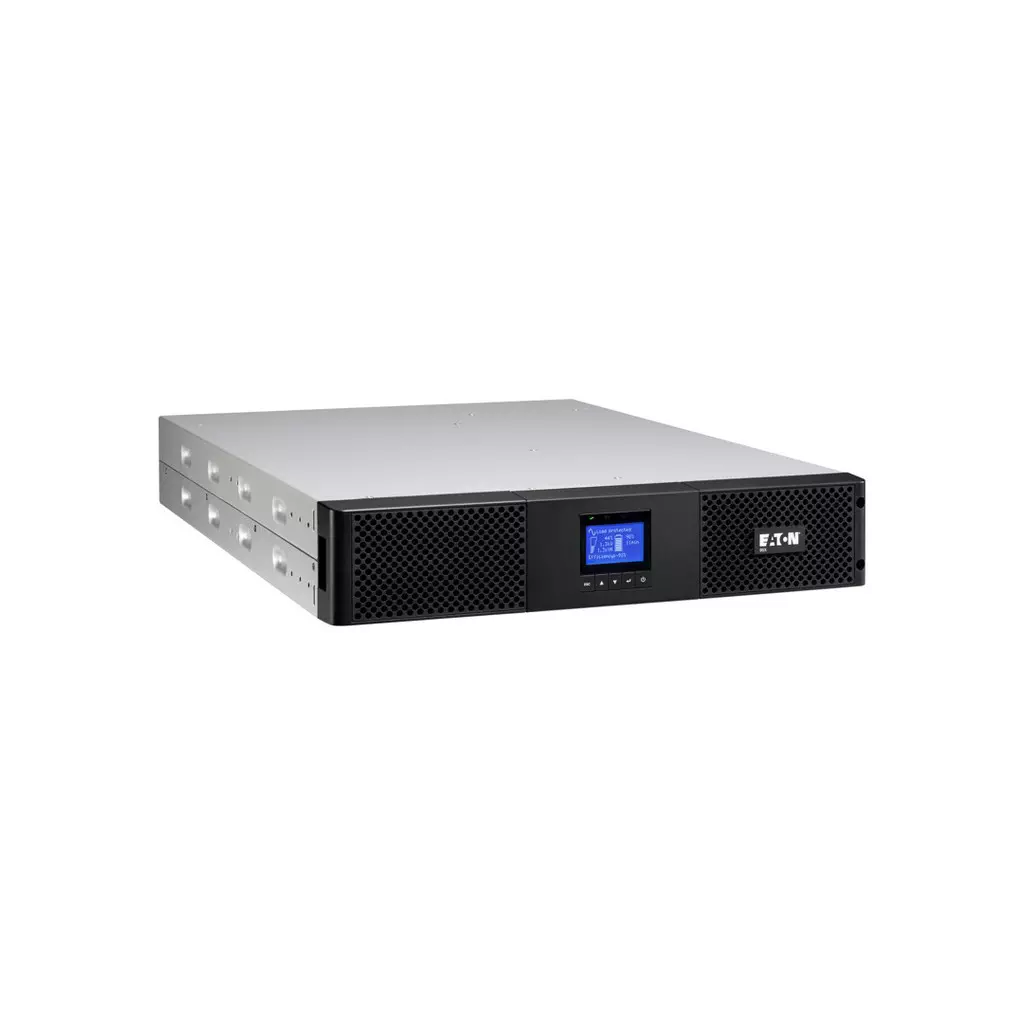

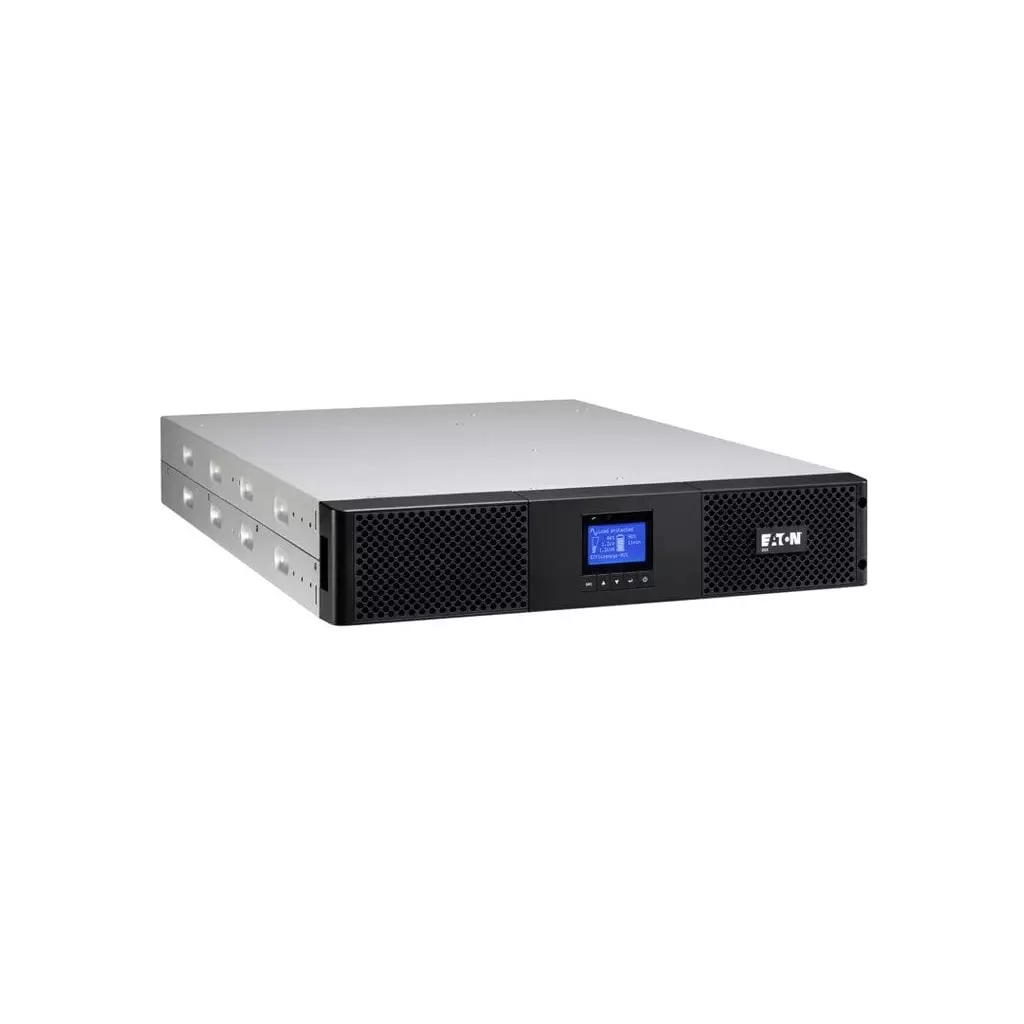

Eaton 9SX3000IR - černá

Online UPS s dvojitou konverzí Nástupce Eaton 9130 UPS Výkonnost a dostupnost • Topologie dvojité konverze. Eaton 9SX neustále monitoruje kvalitu vstupního napájení a reguluje napětí a frekvenci na výstupu. • Interní bypass umožňuje kontinuitu provozu i v případě vnitřní poruchy. Údržbový bypass je volitelně dostupný pro jednoduchou výměnu UPS bez odstavení chráněné zátěže. • S účiníkem 0,9 poskytuje Eaton 9SX o 28% více výkonu než jiné UPS v této třídě. Dokáže napájet více serverů než jiné UPS s odpovídajícím výkonem VA a nižším účiníkem. • Baterie s vyšší kapacitou a delší dobou životnosti: Technologie správy baterií Eaton ABM využívá inovativní třístupňovou metodu nabíjení, která prodlužuje životnost baterií až o 50%. Eaton 9SX také poskytuje doporučené datum výměny baterií. Ovladatelnost • Nový grafický LCD displej poskytuje jasné informace o stavu UPS a měřených veličinách na jednom displeji. Pomocí displeje lze provádět i pokročilou konfiguraci UPS. • Eaton 9SX může měřit spotřebu elektrické energie, kterou lze monitorovat přes LCD nebo vzdáleně pomocí softwaru Intelligent Power společnosti Eaton. • Ovládání segmentů zásuvek umožňuje prioritizaci odstavení nekritických zátěží a maximalizaci doby zálohy pro zátěže kritické. • Eaton 9SX nabízí sériovou a USB komunikaci a slot pro volitelnou komunikační kartu. Intelligent Power software společnosti Eaton se bez problémů integruje s předními virtualizačními prostředími a automatizovanými nástroji pro využití cloudů. Flexibilita • Jedna platforma, dvě provedení, desítky možností. • Větší doba zálohy může být dosažena až 4 externími bateriovými moduly, které mohou být přidány za provozu a mohou v případě potřeby chránit systémy po dobu několika hodin. Bateriové moduly jsou UPS automaticky rozpoznány.

Specifikace

Obecné vlastnosti
Název výrobku	UPS Eaton 9SX
Katalogové číslo	9SX3000IR
Délka/hloubka produktu	608 mm
Výška výrobku	86.5 mm
Šířka výrobku	438 mm
Hmotnost výrobku	26.5 kg
Soulad	Opatřeno značkou CE TUV cULus Listed CSA 22.2 FCC part 15 Class B CISPR22 Class B
Certifikace	IEC/EN 62040-1 UL 1778 IEC/EN 62040-2 CE cULus Listed EAC
Baterie
Typ baterie	Bezúdržbový, olověný
Výměna baterie	Interní baterie vyměnitelné za provozu a rozšířené bateriové moduly (EBM)
Počet baterií	6
Řízení baterie	ABM a teplotně kompenzovaná metoda nabíjení (volitelné uživatelem) Automatický test baterie Ochrana před hlubokým vybitím Automatické rozpoznání externích bateriových jednotek
Jmenovité hodnoty baterie	12 V / 9 Ah
Prodloužená výdrž baterie	Ano
Výstup
Zásuvka	(8) C13, (1) C19
Napětí	230 V
Výkon	2700 W
Výstupní účiník	0,9
Rozsah výstupního napětí	200/208/220/230/240 V +/- 2%
Křivka výstupního napětí	Sinusový výstup
Výstupní jmenovité napětí	Výchozí nastavení 230 V (200/208/220/230/240 V)
Zkreslení napětí výstupu (lineární zátěž) – max.	3
Typ přívodu	1
Topologie	Online / dvojitá konverze
Jmenovitý výkon VA	3000 VA
Vstup
Zapojení vstupu	C20
Vstupní jmenovité napětí	Výchozí nastavení 230 V (200/208/220/230/240/250 V)
Jmenovitá frekvence	50/60 Hz
Vstupní účiník	Vyšší než 0,99
Délka přívodní šňůry	1,8 m
Rozsah vstupního napětí	200-276V bez omezení výkonu (až 140-276V se snížením výkonu)
Rozsah vstupní frekvence	40-70 Hz
Komunikace
Zahrnuje síťovou kartu	Ne
Komunikace	USB port (kompatibilní s HID) Sériový port (RS232) Mini-svorkovnice pro vzdálené vypnutí napájení (RPO) Mini svorkovnice pro výstupní relé Bezpotenciálové kontakty (2 výstupy, 1 vstup, optočlen, DB9)
Ethernetové rozhraní	Ne
Uživatelské rozhraní	Vícejazyčný grafický LCD displej
Bezpotenciálový spínací kontakt	Ano
Rozšiřovací sloty	Jeden slot pro volitelnou komunikační kartu
Kompatibilita softwaru	Software Eaton Intelligent Power Manager, Eaton Intelligent Power Protector
Typ rozhraní	Jiná
Prostředí
Nadmořská výška	3000 m
Hladina hluku	Méně než 45 dB na 1 metr
Rozsah teplot	0 až 40 °C (32 až 104 °F)
Relativní vlhkost	0-96% nekondenzující
Další specifikace
Konstrukční typ	Zařízení 482,6 mm (19 palců)
Obsah balení	UPS Vstupní kabel (2) Výstupní IEC-IEC kabely USB kabel Sériový kabel (2) držáky pro montáž do 19' rozváděče (2) Sada pro montáž do skříně Bezpečnostní pokyny Stručná příručka
Fáze (výstup)	1
Vnitřní přemostění	Ano
Funkce automatického vypnutí	Ano
Barva	Černá
Účinnost	92
Sada pro montáž do skříně	Ano
Fáze (vstup)	1
Hot-swap výkon	Ne

UPS Eaton 9SX nabízí vysokou dostupnost, flexibilitu a pokročilou ochranu pro infrastrukturu, průmysl, zdravotnictví, IT, datové sítě, datová úložiště a telekomunikace. Je vybaven ochranou s on-line dvojitou konverzí v univerzálním Rack/Tower provedení s účinností až 95%. VÝSTUP Kapacita výstupního výkonu [W]: 2700 Kapacita výstupního výkonu [VA]: 3000 Topologie: On-line dvojitá konverze se systémem PFC (korekce účiníku) Výstupní přípojky: (8) IEC-320-C13, (1) IEC-320-C19 VSTUP Vstupní napětí [V]: 200-276 Typ připojení vstupu: (1) IEC-320-C20 Kmitočet na vstupu [Hz]: 50/60 BATERIE A DOBA BĚHU Správa baterie: ABM® a teplotně kompenzovaná metoda nabíjení (volitelná uživatelem), automatický test baterie, ochrana proti hlubokému vybití, automatická detekce bateriových modulů * Záložní doba 100% zátěž (min): 3,5 * Záložní doba 50% zátěž (min): 10,5 KOMUNIKACE A SPRÁVA Port rozhraní: 1 port USB + 1 sériový port RS232 + 1 mini-svorkovnice pro dálkové vypnutí + 1 mini-svorkovnice pro výstupní relé Uživatelské rozhraní: Vícejazyčný grafický LCD displej FYZICKÉ Maximální výška [cm]: 8,7 Maximální šířka [cm]: 43,8 Maximální hloubka [cm]: 60,8 Barva: černá Záruka: 2 roky Odkaz na web výrobce: http://powerquality.eaton.com/9SX3000iR.aspx?cx=54

Eaton 9SX3000IR

Vysoce výkonná on-line UPS s dvojitou konverzí Eaton 9SX poskytuje spolehlivou ochranu a záložní napájení pro infrastrukturu, průmysl a zdravotnictví, IT, datové sítě, datová úložiště nebo telekomunikace. Průběžně monitoruje podmínky napájení, reguluje napětí a frekvenci elektrické sítě ale také měří spotřebu energie. Statický bypass umožňuje zachování provozu i v případě vnitřní poruchy. Baterie jsou vyměnitelné za provozu bez nutnosti vypínání kritických systémů, za chodu je možné také přidat až 4 externí baterie. Grafický LCD displej poskytuje přehledné informace o stavu jednotky UPS a měření na jedné obrazovce. UPS 9SX nabízí sériové rozhraní, USB a reléové kontakty pro připojení plus slot pro přídavnou kartu. Záložní zdroj nabízí funkci vzdáleného vypnutí. Umístění je možné do Racku, výška jednotky je 2U.

ZÁKLADNÍ SPECIFIKACE

Všeobecné

Konfigurace: rack Typové číslo: 9SX3000IR Zátěž (VA/W): 3000 / 2700 Účinnost: až 95 % v on-line režimu Uživatelské rozhraní: vícejazyčný LCD displej Komunikační porty: 1× USB, 1× RS-232 (port USB a RS-232 nemohou být použity současně), 1× mini svorkovnice se svorkami pro dálkový start a odstavení, 1× mini svorkovnice pro dálkové vypnutí, 1× slot pro přídavnou kartu Rozměry: 608 × 438 × 86,5 mm Hmotnost: 26,5 kg Barva: černá

Vstupní

Připojení vstupu: 1× IEC C20 Jmenovité napětí: 200/208/220/230/240 V Kmitočet: 50/60 Hz Kmitočtový rozsah: 40–70 Hz

Výstupní

Výstupní zásuvky: 8× IEC C13, 1× IEC C14 Účiník: 0,9

Baterie Typ baterie: DJW12-9 Počet baterií: 6 Typ baterie: lead-acid (olověná) Kapacita baterie: 9 Ah (108 Wh) Napětí baterie/článku: 12 V

Eaton 9SX UPS - Network and server Single phase UPS Online double conversion UPS Successor of Eaton 9130 UPS Performance and Availability • Double-conversion topology. The Eaton 9SX constantly monitors power conditions and regulates voltage and frequency. • The internal bypass allows service continuity in case of internal fault, a maintenance bypass is also available (as option) for easy replacement of the UPS without powering down critical systems. • With a 0.9 power factor the 9SX delivers 28% more power than UPS in its class. It powers more servers than other UPSs with equivalent VA ratings and lower power factors. • Stronger, longer battery life: Eaton ABM® battery management technology uses an innovative three-stage charging technique that extends battery life by up to 50%. 9SX also provides recommended replacement date for batteries. Manageability • The new graphical LCD provides clear information on the UPS’s status and measurements on a single screen. Enhanced configuration capabilities are also available. • The 9SX can meter energy consumption. kWh values can be monitored using the LCD or Eaton’s Intelligent Power® Software. • Load segment control enables prioritised shutdowns of nonessential equipment to maximise battery runtime for critical devices. • 9SX offers Serial, USB connectivity, plus an extra slot for an optional communication card. Eaton’s Intelligent Power® Software seamlessly integrates with leading virtualisation environments and cloud orchestrations tools. Flexibility • One platform, two factors, dozens of choices. Up to 3000 VA of UPS power is packed into only 2U of rack space. The tower option is about the size of a modern, compact PC. • More runtime can be added with up to 4 external hot-swappable battery modules, able to run systems for hours if necessary. The additional battery modules are automatically recognized by the UPS.

UPS Eaton 9SX nabízí vysokou dostupnost, flexibilitu a pokročilou ochranu IT infrastruktury malého datového centra, stejně jako ochranu pro průmyslové, zdravotnické a telekomunikační aplikace. Zajišťuje ochranu napájení pomocí online topologie s dvojitou konverzí v provedení Tower, Rack nebo Tower/Rack.

Model 9SX3000IR určený k montáži do 19" racku s vlastní výškou 2U má vstupní konektor IEC C20 a disponuje výkonem 3000 VA / 2700 W. Na výstupu je k dispozici 8 zásuvek typu IEC C13 a 1 zásuvka IEC C19.

Pro komunikaci jsou k dispozici USB port a RS232. Zdroj je vybaven mini svorkovnicí pro vzdálené vypnutí napájení (RPO), mini svorkovnicí pro výstupní relé a bezpotenciálovými kontakty (2 výstupy, 1 vstup, optočlen, DB9). Nechybí ani volný slot pro doplnění o volitelnou komunikační kartu.

Online UPS s dvojitou konverzí Nástupce Eaton 9130 UPS Výkonnost a dostupnost • Topologie dvojité konverze. Eaton 9SX neustále monitoruje kvalitu vstupního napájení a reguluje napětí a frekvenci na výstupu. • Interní bypass umožňuje kontinuitu provozu i v případě vnitřní poruchy. Údržbový bypass je volitelně dostupný pro jednoduchou výměnu UPS bez odstavení chráněné zátěže. • S účiníkem 0,9 poskytuje Eaton 9SX o 28% více výkonu než jiné UPS v této třídě. Dokáže napájet více serverů než jiné UPS s odpovídajícím výkonem VA a nižším účiníkem. • Baterie s vyšší kapacitou a delší dobou životnosti: Technologie správy baterií Eaton ABM® využívá inovativní třístupňovou metodu nabíjení, která prodlužuje životnost baterií až o 50%. Eaton 9SX také poskytuje doporučené datum výměny baterií. Ovladatelnost • Nový grafický LCD displej poskytuje jasné informace o stavu UPS a měřených veličinách na jednom displeji. Pomocí displeje lze provádět i pokročilou konfiguraci UPS. • Eaton 9SX může měřit spotřebu elektrické energie, kterou lze monitorovat přes LCD nebo vzdáleně pomocí softwaru Intelligent Power® společnosti Eaton. • Ovládání segmentů zásuvek umožňuje prioritizaci odstavení nekritických zátěží a maximalizaci doby zálohy pro zátěže kritické. • Eaton 9SX nabízí sériovou a USB komunikaci a slot pro volitelnou komunikační kartu. Intelligent Power® software společnosti Eaton se bez problémů integruje s předními virtualizačními prostředími a automatizovanými nástroji pro využití cloudů. Flexibilita • Jedna platforma, dvě provedení, desítky možností. • Větší doba zálohy může být dosažena až 4 externími bateriovými moduly, které mohou být přidány za provozu a mohou v případě potřeby chránit systémy po dobu několika hodin. Bateriové moduly jsou UPS automaticky rozpoznány.

Online UPS s dvojitou konverzí Nástupce Eaton 9130 UPS Výkonnost a dostupnost • Topologie dvojité konverze. Eaton 9SX neustále monitoruje kvalitu vstupního napájení a reguluje napětí a frekvenci na výstupu. • Interní bypass umožňuje kontinuitu provozu i v případě vnitřní poruchy. Údržbový bypass je volitelně dostupný pro jednoduchou výměnu UPS bez odstavení chráněné zátěže. • S účiníkem 0,9 poskytuje Eaton 9SX o 28% více výkonu než jiné UPS v této třídě. Dokáže napájet více serverů než jiné UPS s odpovídajícím výkonem VA a nižším účiníkem. • Baterie s vyšší kapacitou a delší dobou životnosti: Technologie správy baterií Eaton ABM® využívá inovativní třístupňovou metodu nabíjení, která prodlužuje životnost baterií až o 50%. Eaton 9SX také poskytuje doporučené datum výměny baterií. Ovladatelnost • Nový grafický LCD displej poskytuje jasné informace o stavu UPS a měřených veličinách na jednom displeji. Pomocí displeje lze provádět i pokročilou konfiguraci UPS. • Eaton 9SX může měřit spotřebu elektrické energie, kterou lze monitorovat přes LCD nebo vzdáleně pomocí softwaru Intelligent Power® společnosti Eaton. • Ovládání segmentů zásuvek umožňuje prioritizaci odstavení nekritických zátěží a maximalizaci doby zálohy pro zátěže kritické. • Eaton 9SX nabízí sériovou a USB komunikaci a slot pro volitelnou komunikační kartu. Intelligent Power® software společnosti Eaton se bez problémů integruje s předními virtualizačními prostředími a automatizovanými nástroji pro využití cloudů. Flexibilita • Jedna platforma, dvě provedení, desítky možností. Provedení Tower je velikostí podobné modernímu kompaktnímu počítači. • Větší doba zálohy může být dosažena až 4 externími bateriovými moduly, které mohou být přidány za provozu a mohou v případě potřeby chránit systémy po dobu několika hodin. Bateriové moduly jsou UPS automaticky rozpoznány.

Vysokokapacitní online UPS s technologií dvojité konverze od Eatonu, model 9SX, přináší spolehlivou ochranu a záložní napájení pro různé odvětví, jako je infrastruktura, průmysl, zdravotnictví, IT, datové sítě, úložiště dat, nebo telekomunikace. Neustále monitoruje stav napájení, reguluje napětí a frekvenci elektrické sítě a sleduje spotřebu energie. Statický bypass zajišťuje neustálý provoz i v případě vnitřní poruchy. Baterie lze vyměnit za provozu bez vypnutí kritických systémů, je možné připojit až 4 externí baterie bez přerušení provozu.

Na grafickém LCD displeji jsou přehledně zobrazeny informace o stavu UPS a měření na jednom místě. UPS 9SX je vybavena sériovým rozhraním, USB a reléovými kontakty pro připojení dalších zařízení, a má také slot pro přídavnou kartu. Funkce vzdáleného vypnutí zajišťuje bezpečnost zálohování. UPS lze umístit do racku, přičemž výška jednotky je 2U.

Eaton 9SX. Kategorie zdrojů nepřerušovaného napájení: S dvojitou konverzí (online), Výstupní kapacita (VA): 3 kVA, Výstupní výkon: 2700 W. Typy zásuvky pro napájení ze sítě: C13 rozdvojovač, C19 rozdvojovač, Zástrčka: C20 rozdvojovač, Počet zásuvek: 9 AC zásuvky / AC zásuvek. Formát: Montáž na rack, Barva: Černá, Kapacita racku: 2U. Certifikace: IEC/EN 62040 -2 , FCC B, CISPR22 B, CE /CB (TUV) / cULus / EAC / RCM. Bezpečnost: IEC/EN 62040-1, UL 1778, CSA 22.2

UPS Eaton 9SX poskytuje napájení s kvalitou online a odstupňované doby zálohování pro servery, hlasové a datové sítě, datová úložiště a další IT zařízení. Účinnost UPS dosahuje 95% v režimu online dvojité konverze a v režimu s vysokou účinností až 98%. UPS 9SX snižuje náklady na energii a díky technologii ABM má podstatně prodlouženou životnost baterie. UPS je vybavena uživatelským LCD displejem s vysokým jasem zjednodušujícím sledování jejího stavu.
