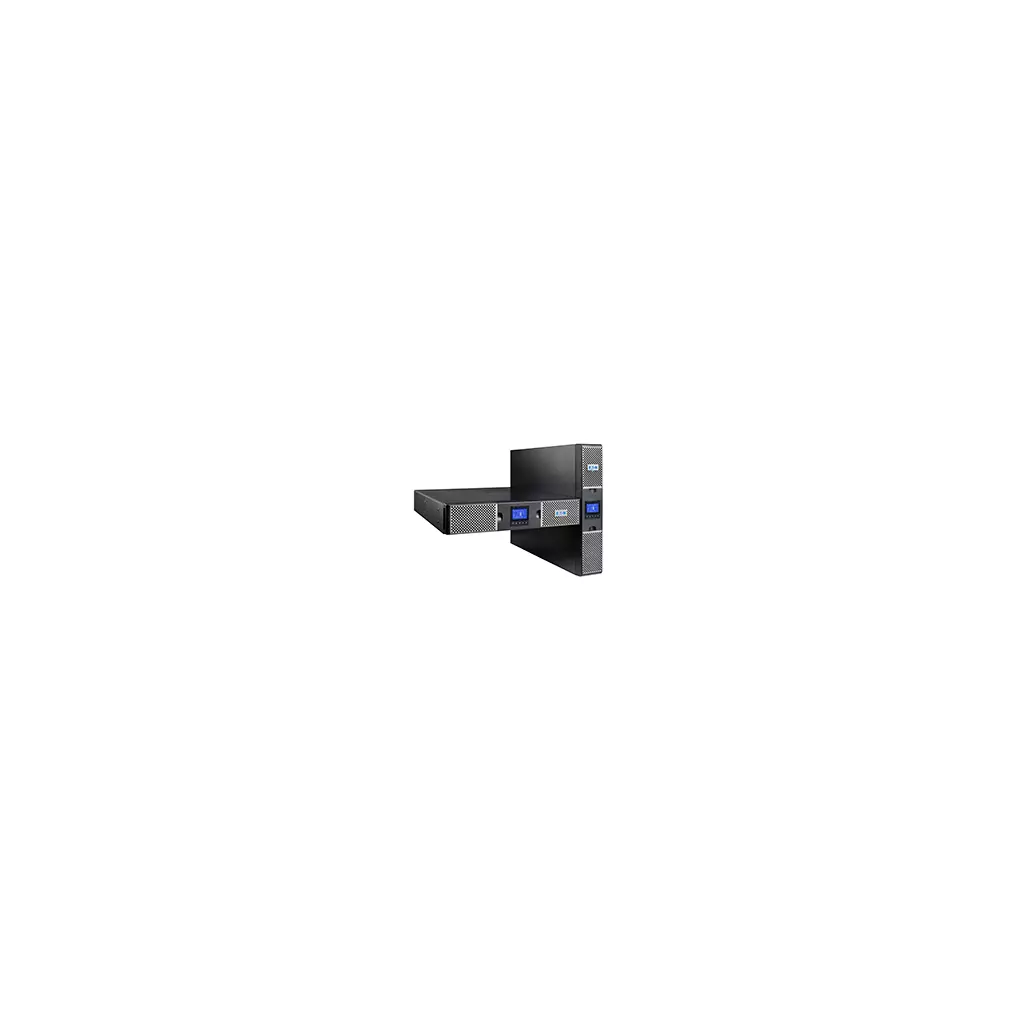

Eaton 9PX 3000i RT2U Netpack

Eaton 9PX 3000W RT2U (samostatně stojící/rack 2U) se síťovou kartou Záložní doba 100% zátěž (min): 3 Záložní doba 50% zátěž (min): 9,5 VÝSTUP Kapacita výstupního výkonu [W]: 3 000 Kapacita výstupního výkonu [VA]: 3 000 Jmenovité výstupní napětí [V]: 200/208/220/230/240 V Topologie: Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Výstupní přípojky: -(8) IEC-320-C13 -(2) IEC-320-C19 Účinnost [%]: Až 94 % v online režimu (až 98 % v režimu vysoké účinnosti) VSTUP Jmenovité vstupní napětí [V]: 200/208/220/230/240 V Typ připojení vstupu: IEC-320-C20 Kmitočet na vstupu [Hz]: 40-70 KOMUNIKACE A SPRÁVA Port rozhraní: Síťová karta + 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé Ovládací panel: Vícejazyčný grafický LCD displej FYZICKÉ Maximální výška [cm]: 8,65 Maximální šířka [cm]: 44 Maximální hloubka [cm]: 60,5 Čistá hmotnost [kg]: 27,6 Barva: černá Provozní teplota [°C]: 0-40 Záruka: 24 měsíců Odkaz na web výrobce: http://powerquality.eaton.com/9PX3000IRTN.aspx?CX=54

Eaton 9PX 3000i Netpack

Vysoce výkonná on-line UPS Eaton 9PX poskytuje spolehlivou ochranu a záložní napájení pro malá a střední datová centra, IT, datové sítě, datová úložiště a telekomunikace, infrastrukturu, průmysl a zdravotnictví. Průběžně monitoruje podmínky napájení, reguluje napětí a frekvenci elektrické sítě ale také měří spotřebu energie. Nový grafický LCD displej poskytuje přehledné informace o stavu jednotky UPS a měření na jedné obrazovce. UPS 9PX nabízí sériové rozhraní, USB a reléové kontakty pro připojení plus slot osazený přídavnou kartou. Záložní zdroj nabízí funkci vzdáleného vypnutí. Umístění je možné do Racku 440 (19"), výška jednotky je 2U, nebo jako Tower, samostatně stojící.

ZÁKLADNÍ SPECIFIKACE

Všeobecné

Konfigurace: rack / tower Typové číslo: 9PX3000IRTN Zátěž (VA/W): 3000 / 3000 Účinnost: až 94 % v on-line režimu, 98 % v režimu s vysokou účinností Uživatelské rozhraní: vícejazyčný grafický LCD displej Komunikační porty: 1× adaptér NMC, 1× USB, 1× RS-232, 1× mini svorkovnice se svorkami pro dálkový start a odstavení, 1× svorkovnice pro dálkové vypnutí, 1× mini svorkovnice pro výstupní relé Rozměry: 605 × 440 × 86,5 mm Hmotnost: 27,6 kg Barva: černá

Vstupní

Připojení vstupu: 1× IEC-320-C20 Jmenovité napětí: 200/208/220/230/240 V Kmitočet: 50/60 Hz Kmitočtový rozsah: 40–70 Hz Jmenovitý proud: 16 A při 230 V

Výstupní

Výstupní zásuvky: 8× IEC-320-C13, 2× IEC-320-C19 Tolerance výstupního napětí z baterie: -2 % až +2 % Účiník: 1

Baterie Typ baterie: DJW12-9.0EL, HR1234W F2 Počet baterií: 6 Napětí baterie/článku: 12 V Kapacita baterie: 9 Ah Technologie baterie: Olověná (bezúdržbová)

9PX3000IRTN Eaton 9PX 3000W RT2U (samostatně stojící/rack 2U) se síťovou kartou Všeobecné Topologie Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Konfigurace Samostatně stojící/rack Typové číslo 9PX3000IRTN Zátěž (VA/W) 3000/3000 Rozměry V x Š xH, mm 86.5 x 440 x 605 Hmotnost kg 27.6 Záruční podmínky 3 roky na elektroniku, 2 roky na baterie Montážní sada kolejniček Ano Vstupní Připojení vstupu (1) IEC-320-C20 C20 Tolerance vstupního napětí 176–276 V bez poklesu výkonu (až 100–276 V s poklesem výkonu) Jmenovité Napětí 200/208/220/230/240 V Kmitočet Automatická detekce 50/60 Hz Kmitočtový rozsah 40-70 Hz výstupní Jmenovité napětí 200/208/220/230/240 V Výstupní zásuvky (8) IEC-320-C13 C13 (2) IEC-320-C19 C19 Účinnost (normální režim) Až 94 % v online režimu (až 98 % v režimu vysoké účinnosti) Výstupní kmitočet Automatické detekce 50/60 Hz, režim měniče frekvence Baterie Správa baterie Metoda dobíjení ABM® (volitelné), automatický test baterie, ochrana před úplným vybitím, automatické rozpoznávání externích bateriových modulů Rozšířené možnosti baterie EBM (2U) Komunikační Uživatelské rozhraní Vícejazyčný grafický LCD displej komunikační porty Síťová karta + 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé Okolní prostředí / Homologace Akustický hluk 40 dB Provozních Teplota 0 až 40 °C Bezpečnostní normy IEC/EN 62040-1, UL 1778, CSA 22.12 EMC kompatibilita IEC/EN 62040 -2, FCC třída B, CISPR22 třída B Schválení Zpráva CE/CB (TUV) / cULus / EAC / RCM / KC / Energy Star

UPS Eaton 9PX zajišťuje energeticky úspornou ochranu pro malá a střední datová centra, IT místnosti a infrastrukturu. Eaton 9PX zajišťuje ochranu napájení pomocí online topologie s dvojitou konverzí s výkonovými ztrátami menšími až o 40 %, čímž představuje dokonalé řešení pro manažery starající se o náklady na energii a zajímající se o novou generaci řešení ochrany napájení.

Model 9PX3000IRTN určený k instalaci do 19" racku i samostatně stojící, s vlastní výškou 2U má vstupní konektor IEC C20 a disponuje výkonem 3000 VA / 3000 W. Na výstupu je k dispozici 8 zásuvek typu IEC C13 a 2 zásuvky typu IEC C19.

Psro komunikaci jsou k dispozici LAN, USB port a RS232. Zdroj je vybaven mini svorkovnicí pro dálkové vypnutí/zapnutí (ROO) a vzdálené vypnutí napájení (RPO), minisvorkovnicí pro výstupní relé a bezpotenciálovými kontakty (3 výstupy, 1 vstup, optočlen, DB9). Slot pro komunikační kartu je osazen LAN komunikační kartou.

Eaton 9PX3000IRTN. Kategorie zdrojů nepřerušovaného napájení: S dvojitou konverzí (online), Výstupní kapacita (VA): 3 kVA, Výstupní výkon: 3000 W. Typy zásuvky pro napájení ze sítě: C13 rozdvojovač, C19 rozdvojovač, Zástrčka: C20 rozdvojovač, Počet zásuvek: 10 AC zásuvky / AC zásuvek. Typ baterie: Olověná (VRLA), Typická doba zálohování při polovičním zatížení: 9,5 min. Formát: Montáž na rack / tower, Barva: Černá, Kapacita racku: 2U. Certifikace: IEC/EN 62040-1, UL 1778, CSA 22.2, IEC/EN 62040 -2, FCC Class B, CISPR22 Class B, CE /CB report...

UPS Eaton 9PX průběžně monitoruje podmínky napájení a reguluje napětí a frekvenci. Pracuje v režimu dvojité konverze. S účinností až 95% v on-line režimu dvojité konverze poskytuje UPS 9PX nejvyšší úroveň účinnosti ve své třídě s ohledem na snížení nákladů na energie a chlazení. S účiníkem 0,9 poskytuje UPS 9PX o 28% více energie než ostatní UPS ve své třídě. Tak umožňuje napájet více serverů než ostatní UPS o stejném výkonu (VA) a nižším účiníku. S universálním formátem montáže (rack / tower) poskytuje UPS 9PX nejkompaktnější řešení ve své třídě: až 5400 W pouze 3U, až 10 kW pouze 6U.

UPS Eaton 9PX Energeticky efektivní ochrana napájení Vysoký výkon a účinnost •9PX je první UPS ve své třídě který poskytuje účiník 1 (VA = W). Nabízí o 11% více energie než jakýkoli jiný UPS, čímž umožňuje napájení více serverů se stejným výkonem VA a nižším účiníkem. •Ocenění Energy Star za nejvyšší stupeň účinnosti, snižování nákladů na energie a chlazení. •Topologie dvojité konverze. Eaton 9PX nepřetržitě monitoruje vstupní napájení a reguluje napětí a frekvenci na výstupu. •Univerzální provedení Rack/Tower. Nejkompaktnější řešení 9PX přináší až 3000 W pouze ve velikosti 2U. Ovladatelnost •Grafický LCD displej poskytuje jasné informace o stavu a měření UPS na jedné obrazovce. K dispozici jsou také možnosti konfigurace. •9PX umožňuje měřit a ovládat jednotlivé skupiny zásuvek. Hodnoty kWh lze sledovat pomocí LCD nebo Eaton Intelligent Power Software. •Řízení skupin zásuvek umožňuje prioritní odstavení nedůležitých zařízení s cílem maximalizovat dobu běhu na baterie u kritických zařízení. •9PX nabízí sériové a USB připojení a MS slot pro volitelnou komunikační kartou. Díky Eaton Intelligent Power Software se UPS 9PX snadno integruje do předních virtualizačních prostředí a cloudových řešení. Dostupnost a flexibilita •9PX 2200 a 3000 jsou k dispozici ve formátu RT2U (optimalizované pro montáž do datového rozváděče) nebo RT3U (pro samostatně stojící aplikace nebo do datových rozváděčů s malou hloubkou montáže), podstavec a sada pro montáž do racku jsou součástí všech modelů. •Interní bypass umožňuje kontinuitu služby v případě vnitřní poruchy, k dispozici je též údržbový bypass (jako standard u Hotswap verze) pro snadnou výměnu UPS. •Baterie s delší životností: technologie správy baterií Eaton ABM využívá inovativní třístupňovou metodu nabíjení, která prodlužuje životnost baterie až o 50%. •Pro prodloužení doby zálohy lze přidat až 4 externí hot-swap bateriové moduly, které jsou v případě potřeby schopny provozovat systém po dobu několika hodin. Pokročilá ochrana pro: • Malá a střední datová centra • Datové sítě, datová úložiště a telekomunikace • Infrastrukturu, průmysl a zdravotnictví

Specifikace

Obecné vlastnosti
Název výrobku	UPS Eaton 9PX
Katalogové číslo	9PX3000IRTN
Délka/hloubka produktu	60.5 cm
Výška výrobku	8.65 cm
Šířka výrobku	44 cm
Hmotnost výrobku	27.57 kg
Soulad	Opatřeno značkou CE TUV cULus Listed CSA 22.2 FCC part 15 Class B CISPR22 Class B
Certifikace	EAC CE ENERGY STAR certified IEC/EN 62040-1 UL 1778 IEC/EN 62040-2
Kód modelu	Eaton 9PX 3000i RT2U Netpack
Technické údaje produktu
Sekundární frekvence - max.	60 Hz
Křivka výstupního napětí	Sinusový výstup
Maximální počet bateriových modulů	4
Výkon	3000 W
Výstupní účiník	1
Provedení	Skříň/věž
Zkreslení napětí výstupu (lineární zátěž) – max.	3
Zahrnuje síťovou kartu	Ano
Zapojení vstupu	C20
Vstupní napětí – min.	100 V
Výstupní napětí – max.	240 V
Sekundární frekvence - min.	50 Hz
Kompatibilita softwaru	Software Eaton Intelligent Power Manager, Eaton Intelligent Power Protector
Výměna baterie	Interní baterie vyměnitelné za provozu a rozšířené bateriové moduly (EBM)
Typ baterie	Bezúdržbový, olověný
Účinnost	94
Zvláštní charakteristiky	Topologie dvojité konverze Neustále monitoruje kvalitu vstupního napájení a reguluje napětí a frekvenci na výstupu První systém UPS ve své kategorii poskytující jednotkový účiník (VA = W) S certifikátem Energy Star poskytuje nejvyšší úroveň účinnosti pro snižování nákladů na energii a chlazení Interní bypass zajišťuje kontinuitu provozu v případě poruchy UPS Grafický LCD displej nové generace Síťová karta a sada pro montáž do racku je standardní součástí Kompatibilní s virtuálním prostředím (VMware, Hyper-V, Citrix Xen, Redhat) Kalkulace spotřeby energie (až po oddělené skupiny zásuvek) Baterie vyměnitelné za provozu Technologie ABM (Advanced Battery Management) pro zvýšení životnosti baterie
Konstrukční typ	Zařízení 482,6 mm (19 palců)
Výstupní napětí – min.	200 V
Barva	Černá/stříbrná
Prodloužená výdrž baterie	Ano
Rozsah výstupního napětí	200/208/220/230/240 V +/- 1%
Topologie	Online / dvojitý převod
Jmenovitý BDU	Online: 614
Účinnost (úsporný režim)	98
Doba chodu s poloviční zátěží	9.5 min
Vstupní jmenovité napětí	Výchozí nastavení 230 V (200/208/220/230/240 V)
Vstupní účiník	Vyšší než 0,99
Rozsah vstupní frekvence	40-70 Hz
Vnitřní přemostění	Ano
Vstupní napětí – max.	276 V
Typ napětí	AC
Fáze (výstup)	1
Řízení baterie	ABM a teplotně kompenzovaná metoda nabíjení (volitelné uživatelem) Automatický test baterie Ochrana před hlubokým vybitím Automatické rozpoznání externích bateriových jednotek
Integrovaná funkce	Správa sítě
Funkce automatického vypnutí	Ano
Počet výstupů C13	8
Počet výstupů C19	2
Jmenovitý výkon VA	3000 VA
Bezpotenciálový spínací kontakt	Ano
Zásuvka	(8) C13, (2) C19
Fáze (vstup)	1
Obsah balení	UPS Vstupní kabel (2) Výstupní IEC-IEC kabely Karta pro síťovou správu USB kabel Sériový kabel (2) Podpěry pro samostatně stojící montáž (2) držáky pro montáž do 19’ rozváděče (2) Sada pro montáž do skříně Systém pro uchycení kabelu Bezpečnostní pokyny Stručná příručka
Hladina hluku	Méně než 40 dB na 1 metr
Typ přívodu	1
Uživatelské rozhraní	Vícejazyčný grafický LCD displej
Počet baterií	6
Velikost skříně	2U
Napětí	230 V
Hot-swap výkon	Ne
Délka přívodní šňůry	1,8 m
Rozsah teplot	0 až 40 °C (32 až 104 °F)
Ethernetové rozhraní	Ano
Protokol	SNMP
Komunikace	USB port (kompatibilní s HID) Sériový port (RS232) Mini svorkovnice pro dálkové zapnutí / vypnutí (ROO) Mini-svorkovnice pro vzdálené vypnutí napájení (RPO) Mini svorkovnice pro výstupní relé Bezpotenciálové kontakty (3 výstupy, 1 vstup, optočlen, DB9) Komunikační karta
Relativní vlhkost	0-96% nekondenzující
Sada pro montáž do skříně	Ano
Výstupní frekvence	50/60 Hz
Doba běhu při plném zatížení	3 min
Typ rozhraní	Jiná
Primární frekvence - min	40 Hz
Jmenovité hodnoty baterie	12 V / 9 Ah
Typ	UPS
Výstupní jmenovité napětí	Výchozí nastavení 230 V (200/208/220/230/240 V)
Rozšiřovací sloty	Jeden slot, síťová karta v ceně
Rozsah vstupního napětí	176-276 V (100-276 V se snížením výkonu)
Jmenovitá frekvence	50/60 Hz
Primární frekvence - max	70 Hz
Nadmořská výška	3000 m
