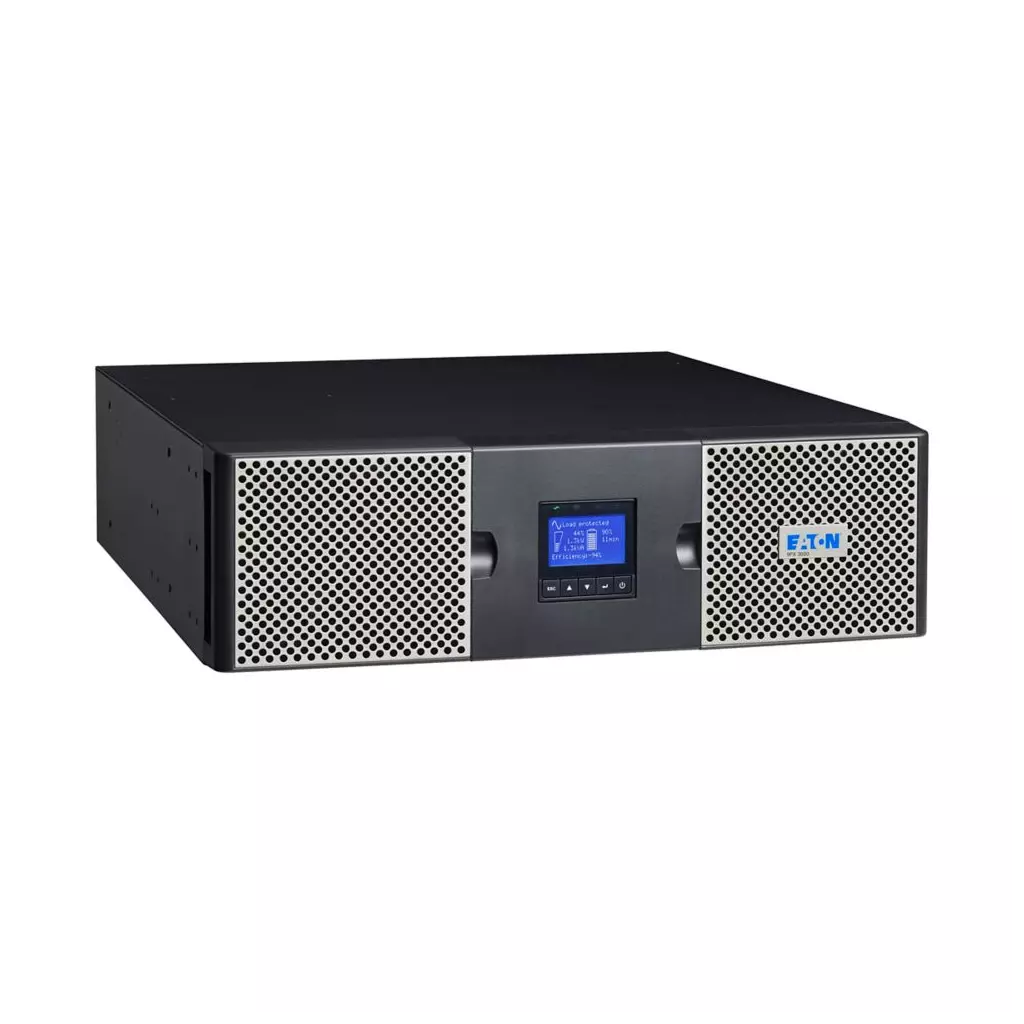

EATON Záložní zdroj UPS 9PX, 2200VA/2200W, USB, rack 3U/tower model, 8×C13/2×C19, displej

Eaton 9PX 2200W RT3U (samostatně stojící/rack 3U malé hloubky) Záložní doba 100% zátěž (min): 3,5 Záložní doba 50% zátěž (min): 10 VÝSTUP Kapacita výstupního výkonu [W]: 2 200 Kapacita výstupního výkonu [VA]: 2 200 Jmenovité výstupní napětí [V]: 200/208/220/230/240 V Topologie: Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Výstupní přípojky: -(8) IEC-320-C13 -(2) IEC-320-C19 Účinnost [%]: Až 93,5 % v online režimu (až 98 % v režimu vysoké účinnosti) VSTUP Jmenovité vstupní napětí [V]: 200/208/220/230/240 V Typ připojení vstupu: IEC-320-C20 Kmitočet na vstupu [Hz]: Automatická detekce 50/60 Hz KOMUNIKACE A SPRÁVA Port rozhraní: 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé Ovládací panel: Vícejazyčný grafický LCD displej Komunikační pozice: 1 slot pro síťovou kartu MS, ModBus nebo reléové karty MS. FYZICKÉ Maximální výška [cm]: 13 Maximální šířka [cm]: 44 Maximální hloubka [cm]: 48,5 Čistá hmotnost [kg]: 24,5 Barva: černá Provozní teplota [°C]: 0-40 Záruka: 24 měsíců Odkaz na web výrobce: http://powerquality.eaton.com/9PX2200IRT3U.aspx?CX=54

Eaton 9PX 2200i

Vysoce výkonná on-line UPS Eaton 9PX poskytuje spolehlivou ochranu a záložní napájení pro malá a střední datová centra, IT, datové sítě, datová úložiště a telekomunikace, infrastrukturu, průmysl a zdravotnictví. Průběžně monitoruje podmínky napájení, reguluje napětí a frekvenci elektrické sítě ale také měří spotřebu energie. Nový grafický LCD displej poskytuje přehledné informace o stavu jednotky UPS a měření na jedné obrazovce. UPS 9PX nabízí sériové rozhraní, USB a reléové kontakty pro připojení plus slot pro přídavnou kartou. Záložní zdroj nabízí funkci vzdáleného vypnutí. Umístění je možné do Racku 440 (19"), výška jednotky je 3U, nebo jako Tower, samostatně stojící.

ZÁKLADNÍ SPECIFIKACE

Všeobecné

Konfigurace: rack / tower Typové číslo: 9PX2200IRT3U Zátěž (VA/W): 2200 / 2200 Účinnost: až 93,5 % v on-line režimu, 98 % v režimu s vysokou účinností Uživatelské rozhraní: vícejazyčný grafický LCD displej Komunikační porty: 1× USB, 1× RS-232, 1× mini svorkovnice se svorkami pro dálkový start a odstavení, 1× svorkovnice pro dálkové vypnutí, 1× mini svorkovnice pro výstupní relé Rozměry: 485 × 440 × 130 mm Hmotnost: 24,5 kg Barva: černá

Vstupní

Připojení vstupu: 1× IEC-320-C20 Jmenovité napětí: 200/208/220/230/240 V Kmitočet: 50/60 Hz Kmitočtový rozsah: 40–70 Hz Jmenovitý proud: 10 A při 230 V

Výstupní

Výstupní zásuvky: 8× IEC-320-C13, 2× IEC-320-C19 Tolerance výstupního napětí z baterie: -2 % až +2 % Účiník: 1

Baterie Typ baterie: DJW12-7.0EL, NP7.2-12 Počet baterií: 6 Napětí baterie/článku: 12 V Kapacita baterie: 7 Ah Technologie baterie: Olověná (bezúdržbová)

9PX2200IRT3U Eaton 9PX 2200W RT3U (samostatně stojící/rack 3U malé hloubky) Všeobecné Topologie Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Konfigurace Samostatně stojící/rack Typové číslo 9PX2200IRT3U Zátěž (VA/W) 2200/2200 Rozměry V x Š xH, mm 130 x 440 x 485 Hmotnost kg 24.5 Záruční podmínky 3 roky na elektroniku, 2 roky na baterie Montážní sada kolejniček Ano Vstupní Připojení vstupu (1) IEC-320-C20 C20 Tolerance vstupního napětí 176–276 V bez poklesu výkonu (až 100–276 V s poklesem výkonu) Jmenovité Napětí 200/208/220/230/240 V Kmitočet Automatická detekce 50/60 Hz Kmitočtový rozsah 40-70 Hz výstupní Jmenovité napětí 200/208/220/230/240 V Výstupní zásuvky (8) IEC-320-C13 C13 (2) IEC-320-C19 C19 Účinnost (normální režim) Až 93 % v online režimu (až 98 % v režimu vysoké účinnosti) Výstupní kmitočet Automatické detekce 50/60 Hz, režim měniče frekvence Baterie Správa baterie Metoda dobíjení ABM® (volitelné), automatický test baterie, ochrana před úplným vybitím, automatické rozpoznávání externích bateriových modulů Rozšířené možnosti baterie EBM (3U) Komunikační Uživatelské rozhraní Vícejazyčný grafický LCD displej komunikační porty 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé komunikační pozice 1 slot pro síťovou kartu MS, ModBus nebo reléové karty MS. Okolní prostředí / Homologace Akustický hluk 40 dB Provozních Teplota 0 až 40 °C Bezpečnostní normy IEC/EN 62040-1, UL 1778, CSA 22.3 EMC kompatibilita IEC/EN 62040 -2, FCC třída B, CISPR22 třída B Schválení Zpráva CE/CB (TUV) / cULus / EAC / RCM / KC / Energy Star

UPS Eaton 9PX zajišťuje energeticky úspornou ochranu pro malá a střední datová centra, IT místnosti a infrastrukturu. Eaton 9PX zajišťuje ochranu napájení pomocí online topologie s dvojitou konverzí s výkonovými ztrátami menšími až o 40 %, čímž představuje dokonalé řešení pro manažery starající se o náklady na energii a zajímající se o novou generaci řešení ochrany napájení.

Model 9PX2200IRT3U určený k instalaci do 19" racku i samostatně stojící, s vlastní výškou 3U má vstupní konektor IEC C20 a disponuje výkonem 2200 VA / 2200 W. Na výstupu je k dispozici 8 zásuvek typu IEC C13 a 2 zásuvky typu IEC C19.

Pro komunikaci jsou k dispozici USB port a RS232. Zdroj je vybaven mini svorkovnicí pro dálkové vypnutí/zapnutí (ROO) a vzdálené vypnutí napájení (RPO), minisvorkovnicí pro výstupní relé a bezpotenciálovými kontakty (3 výstupy, 1 vstup, optočlen, DB9). Nechybí ani volný slot pro doplnění o volitelnou komunikační kartu.

Eaton 9PX2200IRT3U. Kategorie zdrojů nepřerušovaného napájení: S dvojitou konverzí (online), Výstupní kapacita (VA): 2,2 kVA, Výstupní výkon: 2200 W. Typy zásuvky pro napájení ze sítě: C13 rozdvojovač, C19 rozdvojovač, Zástrčka: C20 rozdvojovač, Počet zásuvek: 10 AC zásuvky / AC zásuvek. Typ baterie: Olověná (VRLA), Typická doba zálohování při polovičním zatížení: 10 min. Formát: Montáž na rack / tower, Barva: Černá, Kapacita racku: 3U. Certifikace: IEC/EN 62040-1, UL 1778, CSA 22.2, IEC/EN 62040 -2, FCC Class B, CISPR22 Class B, CE /CB report...

UPS Eaton 9PX Energeticky efektivní ochrana napájení Vysoký výkon a účinnost •9PX je první UPS ve své třídě který poskytuje účiník 1 (VA = W). Nabízí o 11% více energie než jakýkoli jiný UPS, čímž umožňuje napájení více serverů se stejným výkonem VA a nižším účiníkem. •Ocenění Energy Star za nejvyšší stupeň účinnosti, snižování nákladů na energie a chlazení. •Topologie dvojité konverze. Eaton 9PX nepřetržitě monitoruje vstupní napájení a reguluje napětí a frekvenci na výstupu. •Univerzální provedení Rack/Tower. Ovladatelnost •Grafický LCD displej poskytuje jasné informace o stavu a měření UPS na jedné obrazovce. K dispozici jsou také možnosti konfigurace. •9PX umožňuje měřit a ovládat jednotlivé skupiny zásuvek. Hodnoty kWh lze sledovat pomocí LCD nebo Eaton Intelligent Power Software. •Řízení skupin zásuvek umožňuje prioritní odstavení nedůležitých zařízení s cílem maximalizovat dobu běhu na baterie u kritických zařízení. •9PX nabízí sériové a USB připojení a MS slot pro volitelnou komunikační kartou. Díky Eaton Intelligent Power Software se UPS 9PX snadno integruje do předních virtualizačních prostředí a cloudových řešení. Dostupnost a flexibilita •9PX 2200 a 3000 jsou k dispozici ve formátu RT2U (optimalizované pro montáž do datového rozváděče) nebo RT3U (pro samostatně stojící aplikace nebo do datových rozváděčů s malou hloubkou montáže), podstavec a sada pro montáž do racku jsou součástí všech modelů. •Interní bypass umožňuje kontinuitu služby v případě vnitřní poruchy, k dispozici je též údržbový bypass (jako standard u Hotswap verze) pro snadnou výměnu UPS. •Baterie s delší životností: technologie správy baterií Eaton ABM využívá inovativní třístupňovou metodu nabíjení, která prodlužuje životnost baterie až o 50%. •Pro prodloužení doby zálohy lze přidat až 4 externí hot-swap bateriové moduly, které jsou v případě potřeby schopny provozovat systém po dobu několika hodin. Pokročilá ochrana pro: • Malá a střední datová centra • Datové sítě, datová úložiště a telekomunikace • Infrastrukturu, průmysl a zdravotnictví

Specifikace

Obecné vlastnosti
Název výrobku	UPS Eaton 9PX
Katalogové číslo	9PX2200IRT3U
Délka/hloubka produktu	48.5 cm
Výška výrobku	13 cm
Šířka výrobku	44 cm
Hmotnost výrobku	24.52 kg
Soulad	Opatřeno značkou CE TUV cULus Listed CSA 22.2 FCC part 15 Class B CISPR22 Class B
Certifikace	cULus Listed EAC CE ENERGY STAR certified IEC/EN 62040-1 UL 1778 IEC/EN 62040-2
Technické údaje produktu
Sekundární frekvence - max.	60 Hz
Křivka výstupního napětí	Sinusový výstup
Maximální počet bateriových modulů	4
Výkon	2200 W
Výstupní účiník	1
Provedení	Skříň/věž
Zkreslení napětí výstupu (lineární zátěž) – max.	3
Zahrnuje síťovou kartu	Ne
Zapojení vstupu	C20
Vstupní napětí – min.	100 V
Výstupní napětí – max.	240 V
Sekundární frekvence - min.	50 Hz
Kompatibilita softwaru	Software Eaton Intelligent Power Manager, Eaton Intelligent Power Protector
Výměna baterie	Interní baterie vyměnitelné za provozu a rozšířené bateriové moduly (EBM)
Typ baterie	Bezúdržbový, olověný
Účinnost	93,5
Zvláštní charakteristiky	Topologie dvojité konverze Neustále monitoruje kvalitu vstupního napájení a reguluje napětí a frekvenci na výstupu První systém UPS ve své kategorii poskytující jednotkový účiník (VA = W) S certifikátem Energy Star poskytuje nejvyšší úroveň účinnosti pro snižování nákladů na energii a chlazení Interní bypass zajišťuje kontinuitu provozu v případě poruchy UPS Grafický LCD displej nové generace Kompatibilní s virtuálním prostředím (VMware, Hyper-V, Citrix Xen, Redhat) Kalkulace spotřeby energie (až po oddělené skupiny zásuvek) Baterie vyměnitelné za provozu Technologie ABM (Advanced Battery Management) pro zvýšení životnosti baterie Dlouhá doba zálohy s až 4 volitelnými EBM
Konstrukční typ	Zařízení 482,6 mm (19 palců)
Výstupní napětí – min.	200 V
Barva	Černá/stříbrná
Prodloužená výdrž baterie	Ano
Rozsah výstupního napětí	200/208/220/230/240 V +/- 1%
Topologie	Online / dvojitý převod
Jmenovitý BDU	Online: 488
Účinnost (úsporný režim)	98
Doba chodu s poloviční zátěží	10 min
Vstupní jmenovité napětí	Výchozí nastavení 230 V (200/208/220/230/240 V)
Vstupní účiník	Vyšší než 0,99
Rozsah vstupní frekvence	40-70 Hz
Vnitřní přemostění	Ano
Vstupní napětí – max.	276 V
Typ napětí	AC
Fáze (výstup)	1
Řízení baterie	ABM a teplotně kompenzovaná metoda nabíjení (volitelné uživatelem) Automatický test baterie Ochrana před hlubokým vybitím Automatické rozpoznání externích bateriových jednotek
Funkce automatického vypnutí	Ano
Počet výstupů C13	8
Počet výstupů C19	2
Jmenovitý výkon VA	2200 VA
Bezpotenciálový spínací kontakt	Ano
Zásuvka	(8) C13, (2) C19
Fáze (vstup)	1
Obsah balení	UPS Vstupní kabel (2) Výstupní IEC-IEC kabely USB kabel Sériový kabel (2) držáky pro montáž do 19’ rozváděče (2) Sada pro montáž do skříně (2) Podpěry pro samostatně stojící montáž Systém pro uchycení kabelu Bezpečnostní pokyny Stručná příručka
Hladina hluku	Méně než 40 dB na 1 metr
Typ přívodu	1
Uživatelské rozhraní	Vícejazyčný grafický LCD displej
Počet baterií	6
Velikost skříně	3U
Napětí	230 V
Hot-swap výkon	Ne
Délka přívodní šňůry	1,8 m
Rozsah teplot	0 až 40 °C (32 až 104 °F)
Ethernetové rozhraní	Ne
Komunikace	USB port (kompatibilní s HID) Sériový port (RS232) Mini svorkovnice pro dálkové zapnutí / vypnutí (ROO) Mini-svorkovnice pro vzdálené vypnutí napájení (RPO) Mini svorkovnice pro výstupní relé Bezpotenciálové kontakty (3 výstupy, 1 vstup, optočlen, DB9)
Relativní vlhkost	0-96% nekondenzující
Sada pro montáž do skříně	Ano
Výstupní frekvence	50/60 Hz
Doba běhu při plném zatížení	3 min
Typ rozhraní	Jiná
Primární frekvence - min	40 Hz
Jmenovité hodnoty baterie	12 V / 7 Ah
Typ	UPS
Výstupní jmenovité napětí	Výchozí nastavení 230 V (200/208/220/230/240 V)
Rozšiřovací sloty	Jeden slot pro volitelnou komunikační kartu
Rozsah vstupního napětí	176-276 V (100-276 V se snížením výkonu)
Jmenovitá frekvence	50/60 Hz
Primární frekvence - max	70 Hz
Nadmořská výška	3000 m

9PX2200IRT3U Eaton 9PX 2200W RT3U (samostatně stojící/rack 3U malé hloubky) Všeobecné Topologie Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Konfigurace Samostatně stojící/rack Typové číslo 9PX2200IRT3U Zátěž (VA/W) 2200/2200 Rozměry V x Š xH, mm 130 x 440 x 485 Hmotnost kg 24.5 Záruční podmínky 3 roky na elektroniku, 2 roky na baterie Montážní sada kolejniček Ano Vstupní Připojení vstupu (1) IEC-320-C20 C20 Tolerance vstupního napětí 176–276 V bez poklesu výkonu (až 100–276 V s poklesem výkonu) Jmenovité Napětí 200/208/220/230/240 V Kmitočet Automatická detekce 50/60 Hz Kmitočtový rozsah 40-70 Hz Výstupní Jmenovité napětí 200/208/220/230/240 V Výstupní zásuvky (8) IEC-320-C13 IEC C13 (2) IEC-320-C19 IEC C19 Účinnost (normální režim) Až 93 % v online režimu (až 98 % v režimu vysoké účinnosti) Výstupní kmitočet Automatické detekce 50/60 Hz, režim měniče frekvence Baterie Správa baterie Metoda dobíjení ABM® (volitelné), automatický test baterie, ochrana před úplným vybitím, automatické rozpoznávání externích bateriových modulů Rozšířené možnosti baterie EBM (3U) Komunikační Uživatelské rozhraní Vícejazyčný grafický LCD displej komunikační porty 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé komunikační pozice 1 slot pro síťovou kartu MS, ModBus nebo reléové karty MS. Okolní prostředí / Homologace Akustický hluk 40 dB Provozních Teplota 0 až 40 °C Bezpečnostní normy IEC/EN 62040-1, UL 1778, CSA 22.3 EMC kompatibilita IEC/EN 62040 -2, FCC třída B, CISPR22 třída B Schválení Zpráva CE/CB (TUV) / cULus / EAC / RCM / KC / Energy Star
