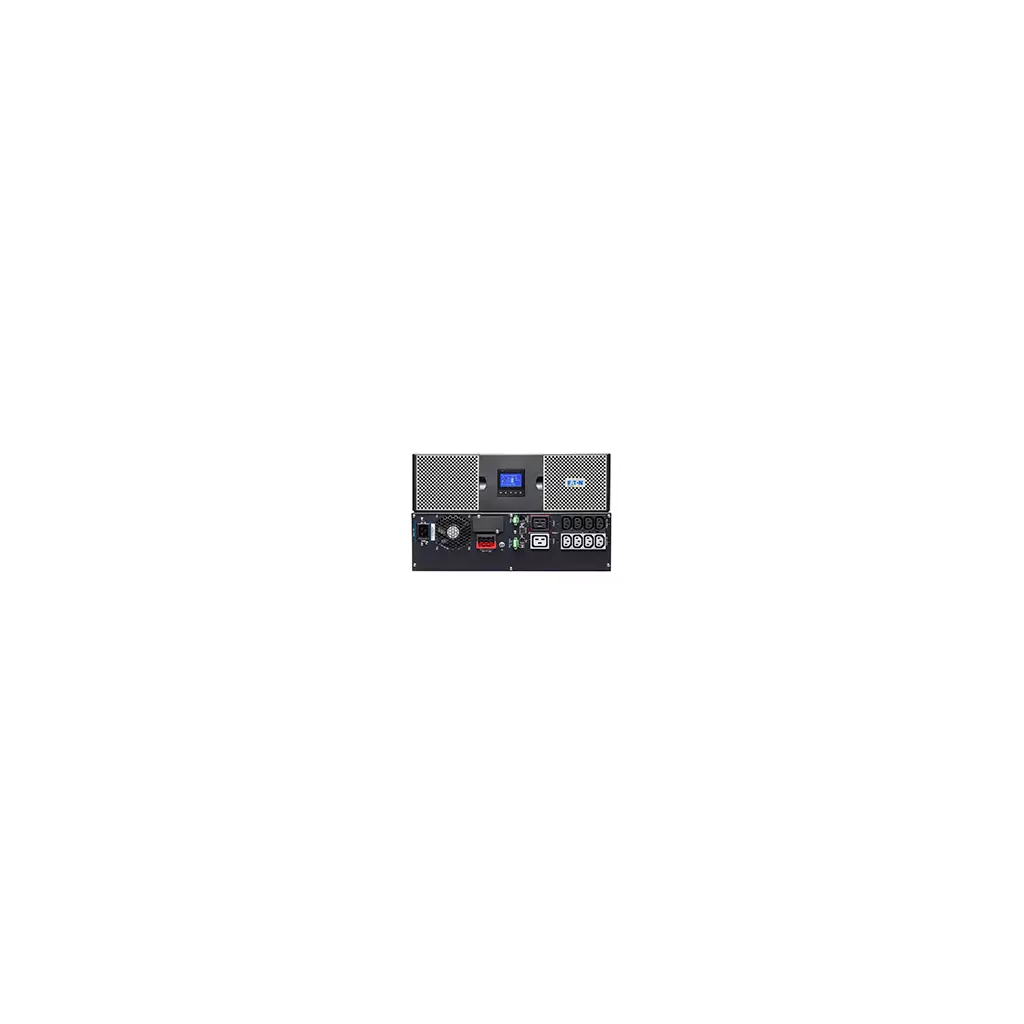

Eaton 9PX 2200i RT2U

Eaton 9PX 2200W RT2U (samostatně stojící/rack 2U) Záložní doba 100% zátěž (min): 3,5 Záložní doba 50% zátěž (min): 10 VÝSTUP Kapacita výstupního výkonu [W]: 2 200 Kapacita výstupního výkonu [VA]: 2 200 Jmenovité výstupní napětí [V]: 200/208/220/230/240 V Topologie: Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Výstupní přípojky: -(8) IEC-320-C13 -(2) IEC-320-C19 Účinnost [%]: Až 93,5 % v online režimu (až 98 % v režimu vysoké účinnosti) VSTUP Jmenovité vstupní napětí [V]: 200/208/220/230/240 V Typ připojení vstupu: IEC-320-C20 Kmitočet na vstupu [Hz]: Automatická detekce 50/60 Hz KOMUNIKACE A SPRÁVA Port rozhraní: 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé Ovládací panel: Vícejazyčný grafický LCD displej Komunikační pozice: 1 slot pro síťovou kartu MS, ModBus nebo reléové karty MS. FYZICKÉ Maximální výška [cm]: 8,65 Maximální šířka [cm]: 44 Maximální hloubka [cm]: 60,5 Čistá hmotnost [kg]: 25 Barva: černá Provozní teplota [°C]: 0-40 Záruka: 24 měsíců Odkaz na web výrobce: http://powerquality.eaton.com/9PX2200IRT2U.aspx?CX=54

Eaton 9PX 2200i

Vysoce výkonná on-line UPS Eaton 9PX poskytuje spolehlivou ochranu a záložní napájení pro malá a střední datová centra, IT, datové sítě, datová úložiště a telekomunikace, infrastrukturu, průmysl a zdravotnictví. Průběžně monitoruje podmínky napájení, reguluje napětí a frekvenci elektrické sítě ale také měří spotřebu energie. Nový grafický LCD displej poskytuje přehledné informace o stavu jednotky UPS a měření na jedné obrazovce. UPS 9PX nabízí sériové rozhraní, USB a reléové kontakty pro připojení plus slot pro přídavnou kartou. Záložní zdroj nabízí funkci vzdáleného vypnutí. Umístění je možné do Racku 440 (19"), výška jednotky je 2U, nebo jako Tower, samostatně stojící.

ZÁKLADNÍ SPECIFIKACE

Všeobecné

Konfigurace: rack / tower Typové číslo: 9PX2200IRT2U Zátěž (VA/W): 2200 / 2200 Účinnost: až 93,5 % v on-line režimu, 98 % v režimu s vysokou účinností Uživatelské rozhraní: vícejazyčný grafický LCD displej Komunikační porty: 1× USB, 1× RS-232, 1× mini svorkovnice se svorkami pro dálkový start a odstavení, 1× svorkovnice pro dálkové vypnutí, 1× mini svorkovnice pro výstupní relé Rozměry: 605 × 440 × 86,5 mm Hmotnost: 25 kg Barva: černá

Vstupní

Připojení vstupu: 1× IEC-320-C20 Jmenovité napětí: 200/208/220/230/240 V Kmitočet: 50/60 Hz Kmitočtový rozsah: 40–70 Hz Jmenovitý proud: 10 A při 230 V

Výstupní

Výstupní zásuvky: 8× IEC-320-C13, 2× IEC-320-C19 Tolerance výstupního napětí z baterie: -2 % až +2 % Účiník: 1

Baterie Typ baterie: DJW12-7.0EL, NP7.2-12 Počet baterií: 6 Napětí baterie/článku: 12 V Kapacita baterie: 7 Ah Technologie baterie: Olověná (bezúdržbová)

9PX2200IRT2U Eaton 9PX 2200W RT2U (samostatně stojící/rack 2U) Všeobecné Topologie Dvojitá konverze v reálném čase se systémem korekce účiníku (Power Factor Correction – PFC) Konfigurace Samostatně stojící/rack Typové číslo 9PX2200IRT2U Zátěž (VA/W) 2200/2200 Rozměry V x Š xH, mm 86.5 x 440 x 605 Hmotnost kg 25 Záruční podmínky 3 roky na elektroniku, 2 roky na baterie Montážní sada kolejniček Ano Vstupní Připojení vstupu (1) IEC-320-C20 C20 Tolerance vstupního napětí 176–276 V bez poklesu výkonu (až 100–276 V s poklesem výkonu) Jmenovité Napětí 200/208/220/230/240 V Kmitočet Automatická detekce 50/60 Hz Kmitočtový rozsah 40-70 Hz výstupní Jmenovité napětí 200/208/220/230/240 V Výstupní zásuvky (8) IEC-320-C13 C13 (2) IEC-320-C19 C19 Účinnost (normální režim) Až 93 % v online režimu (až 98 % v režimu vysoké účinnosti) Výstupní kmitočet Automatické detekce 50/60 Hz, režim měniče frekvence Baterie Správa baterie Metoda dobíjení ABM® (volitelné), automatický test baterie, ochrana před úplným vybitím, automatické rozpoznávání externích bateriových modulů Rozšířené možnosti baterie EBM (2U) Komunikační Uživatelské rozhraní Vícejazyčný grafický LCD displej komunikační porty 1 USB port + 1 sériový port RS232 + 1 svorkovnice pro dálkové zapínání/vypínání + 1 svorkovnice pro vzdálené vypínání + 1 svorkovnice pro výstupné relé komunikační pozice 1 slot pro síťovou kartu MS, ModBus nebo reléové karty MS. Okolní prostředí / Homologace Akustický hluk 40 dB Provozních Teplota 0 až 40 °C Bezpečnostní normy IEC/EN 62040-1, UL 1778, CSA 22.2 EMC kompatibilita IEC/EN 62040 -2, FCC třída B, CISPR22 třída B Schválení Zpráva CE/CB (TUV) / cULus / EAC / RCM / KC / Energy Star

UPS Eaton 9PX zajišťuje energeticky úspornou ochranu pro malá a střední datová centra, IT místnosti a infrastrukturu. Eaton 9PX zajišťuje ochranu napájení pomocí online topologie s dvojitou konverzí s výkonovými ztrátami menšími až o 40 %, čímž představuje dokonalé řešení pro manažery starající se o náklady na energii a zajímající se o novou generaci řešení ochrany napájení.

Model 9PX2200IRT2U určený k instalaci do 19" racku i samostatně stojící, s vlastní výškou 2U má vstupní konektor IEC C20 a disponuje výkonem 2200 VA / 2200 W. Na výstupu je k dispozici 8 zásuvek typu IEC C13 a 2 zásuvky typu IEC C19.

Pro komunikaci jsou k dispozici USB port a RS232. Zdroj je vybaven mini svorkovnicí pro dálkové vypnutí/zapnutí (ROO) a vzdálené vypnutí napájení (RPO), minisvorkovnicí pro výstupní relé a bezpotenciálovými kontakty (3 výstupy, 1 vstup, optočlen, DB9). Nechybí ani volný slot pro doplnění o volitelnou komunikační kartu.

Eaton 9PX2200IRT2U. Kategorie zdrojů nepřerušovaného napájení: S dvojitou konverzí (online), Výstupní kapacita (VA): 2,2 kVA, Výstupní výkon: 2200 W. Typy zásuvky pro napájení ze sítě: C13 rozdvojovač, C19 rozdvojovač, Zástrčka: C20 rozdvojovač, Počet zásuvek: 10 AC zásuvky / AC zásuvek. Typ baterie: Olověná (VRLA), Typická doba zálohování při polovičním zatížení: 10 min. Formát: Montáž na rack / tower, Barva: Černá, Kapacita racku: 2U. Certifikace: IEC/EN 62040-1, UL 1778, CSA 22.2, IEC/EN 62040 -2, FCC Class B, CISPR22 Class B, CE /CB report...

UPS Eaton 9PX Energeticky efektivní ochrana napájení Vysoký výkon a účinnost •9PX je první UPS ve své třídě který poskytuje účiník 1 (VA = W). Nabízí o 11% více energie než jakýkoli jiný UPS, čímž umožňuje napájení více serverů se stejným výkonem VA a nižším účiníkem. •Ocenění Energy Star za nejvyšší stupeň účinnosti, snižování nákladů na energie a chlazení. •Topologie dvojité konverze. Eaton 9PX nepřetržitě monitoruje vstupní napájení a reguluje napětí a frekvenci na výstupu. •Univerzální provedení Rack/Tower. Nejkompaktnější řešení 9PX přináší až 3000 W pouze ve velikosti 2U. Ovladatelnost •Grafický LCD displej poskytuje jasné informace o stavu a měření UPS na jedné obrazovce. K dispozici jsou také možnosti konfigurace. •9PX umožňuje měřit a ovládat jednotlivé skupiny zásuvek. Hodnoty kWh lze sledovat pomocí LCD nebo Eaton Intelligent Power Software. •Řízení skupin zásuvek umožňuje prioritní odstavení nedůležitých zařízení s cílem maximalizovat dobu běhu na baterie u kritických zařízení. •9PX nabízí sériové a USB připojení a MS slot pro volitelnou komunikační kartou. Díky Eaton Intelligent Power Software se UPS 9PX snadno integruje do předních virtualizačních prostředí a cloudových řešení. Dostupnost a flexibilita •9PX 2200 a 3000 jsou k dispozici ve formátu RT2U (optimalizované pro montáž do datového rozváděče) nebo RT3U (pro samostatně stojící aplikace nebo do datových rozváděčů s malou hloubkou montáže), podstavec a sada pro montáž do racku jsou součástí všech modelů. •Interní bypass umožňuje kontinuitu služby v případě vnitřní poruchy, k dispozici je též údržbový bypass (jako standard u Hotswap verze) pro snadnou výměnu UPS. •Baterie s delší životností: technologie správy baterií Eaton ABM využívá inovativní třístupňovou metodu nabíjení, která prodlužuje životnost baterie až o 50%. •Pro prodloužení doby zálohy lze přidat až 4 externí hot-swap bateriové moduly, které jsou v případě potřeby schopny provozovat systém po dobu několika hodin. Pokročilá ochrana pro: • Malá a střední datová centra • Datové sítě, datová úložiště a telekomunikace • Infrastrukturu, průmysl a zdravotnictví

Specifikace

Obecné vlastnosti
Jméno výrobku	Eaton 9PX UPS
Katalogové číslo	9PX2200IRT2U
UPC	743172081360
Délka/hloubka produktu	60.5 cm
Výška produktu	8.65 cm
Šířka produktu	44 cm
Hmotnost produktu	25.02 kg
Záruka	2 roky
Soulad	CE Marked TUV cULus Listed CSA 22.2 FCC part 15 Class B CISPR22 Class B
Certifikace	cULus Listed EAC CE ENERGY STAR certified IEC/EN 62040-1 UL 1778 IEC/EN 62040-2
Baterie
Správa baterie	ABM a teplotně kompenzovaný způsob nabíjení (volitelné uživatelem) Automatický test baterie Ochrana proti hlubokému vybití Automatické rozpoznání externích bateriových jednotek
Výměna baterie	Interní baterie vyměnitelné za provozu a rozšířené bateriové moduly (EBM)
Počet baterií	6
Hodnocení baterie	12 V / 7 Ah
Rozšířená kapacita baterie	Ano
Elektrický výstup
Zásuvky	(8) C13, (2) C19
Topologie	Online/Double-conversion
Příkon	2200 W
VA rating	2200 VA
Výstupní křivka	Sinusoida
Napětí	230V
Výstupní účiník	1
Výstupní jmenovité napětí	230V default (200/208/220/230/240V)
Rozsah výstupního napětí	200/208/220/230/240 V +/- 1%
Výstup napěťového zkreslení (lineární zátěž) - max	3
Výstupní frekvence	50/60 Hz
Feed	1
Elektrický vstup
Vstupní připojení	C20
Délka vstupního kabelu	1.8m
Vstupní jmenovité napětí	230V default (200/208/220/230/240V)
Rozsah vstupního napětí	176–276 V (100–276 V se snížením výkonu)
Nominální frekvence	50/60 Hz
Rozsah vstupní frekvence	40-70 Hz
Vstupní účiník	>.99
Komunikace
Komunikace	USB port (kompatibilní s HID) Sériový port (RS232) Mini svorkovnice pro dálkové zapnutí/vypnutí Mini-svorkovnice pro vzdálené vypnutí napájení Mini-svorkovnice pro výstupní relé Suché kontakty (3 výstupy, 1 vstup, optočlen, DB9)
Rozšiřující sloty	Jeden slot pro volitelnou komunikační kartu
Ethernetové rozhraní	Ne
Obsahuje síťovou kartu	Ne
Softwarová kompatibilita	Eaton Intelligent Power Manager, Eaton Intelligent Power Protector
Uživatelské rozhraní	Vícejazyčný grafický LCD displej
Typ rozhraní	Ostatní
Bezpotenciálový spínací kontakt	Ano
Prostředí
Nadmořská výška	3000 m
BTU	Online: 488
Úrověn hluku	<40 dB na 1 metr
Relativní vlhkost	0-96% nekondenzující
Teplotní rozsah	0° až 40°C (32° až 104°F)
Další specifikace
Speciální funkce	Topologie dvojité konverze Neustále monitoruje stav napájení a reguluje napětí a frekvenci První UPS ve své třídě poskytující účiník Unity (VA=W) Kvalifikace Energy Star poskytuje nejvyšší úroveň účinnosti pro snížení nákladů na energii a chlazení Interní bypass umožňuje kontinuitu služby v případě poruchy UPS Grafický LCD displej nové generace Kompatibilní s virtuálními prostředími (VMware, Hyper-V, Citrix Xen, Redhat) Měřič spotřeby energie (až po skupiny spravovaných zásuvek) Baterie vyměnitelné za provozu Technologie Advanced Battery Management (ABM) pro prodloužení životnosti baterie Dlouhá doba zálohování s až 4 volitelnými EBM
Form factor	Rack/tower
Velikost stojanu	2U
Typ konstrukce	482.6 mm (19 inch)
Sada pro montáž do racku	Ano
Účinnost	93.5
Obsah balení	UPS Vstupní kabel (2) Výstupní kabely IEC-IEC USB kabel Sériový kabel (2) držáky pro 19' montáž (2) Sada pro montáž do racku (2) Podpěry pro montáž na věž Kabelový uzamykací systém Bezpečnostní instrukce Rychlý návod
Fáze (vstup)	1
Fáze (výstup)	1
Vnitřní přemostění	Ano
Napájení vyměnitelné za provozu	Ne
Funkce automatického vypnutí	Ano
