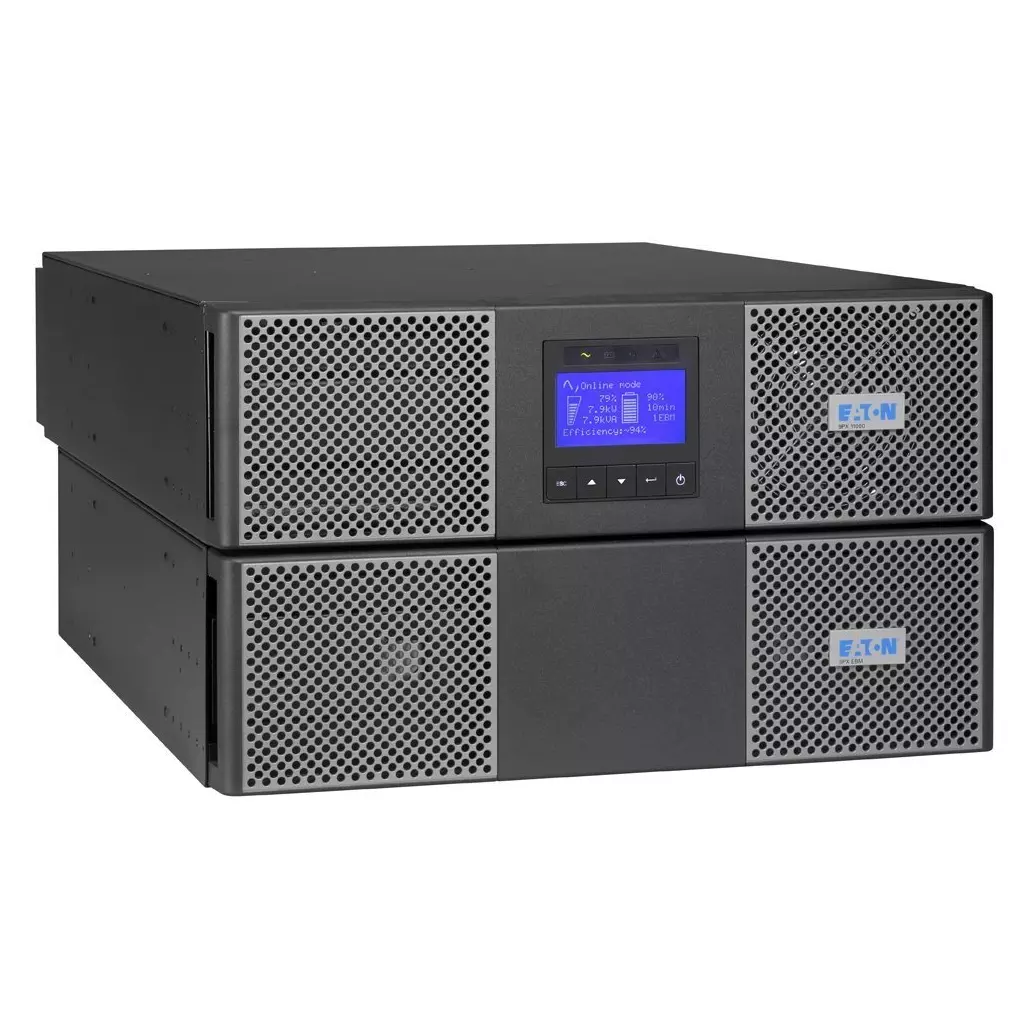

EATON UPS 3/1fáze, 11kVA - 9PX 11000i 3:1 HotSwap

Eaton 9PX 11000i 3:1 HotSwap

Vysoce výkonná on-line UPS s údržbovým bypassem a s dvojitou konverzí Eaton 9PX poskytuje spolehlivou ochranu a záložní napájení pro malá a střední datová centra, IT, datové sítě, datová úložiště a telekomunikace, infrastrukturu, průmysl a zdravotnictví. Průběžně monitoruje podmínky napájení, reguluje napětí a frekvenci elektrické sítě ale také měří spotřebu energie. Statický bypass umožňuje zachování provozu i v případě vnitřní poruchy. Baterie jsou vyměnitelné za provozu z čelního panelu bez nutnosti vypínání kritických systémů, za chodu je možné také přidat až 12 externích baterií. Nový grafický LCD displej poskytuje přehledné informace o stavu jednotky UPS a měření na jedné obrazovce. UPS 9PX nabízí sériové rozhraní, USB a reléové kontakty pro připojení plus slot pro přídavnou kartou. Záložní zdroj nabízí funkci vzdáleného vypnutí. Umístění je možné do Racku 440 (19"), výška jednotky je 6U, nebo jako Tower, samostatně stojící.

ZÁKLADNÍ SPECIFIKACE

Všeobecné

Konfigurace: rack / tower Typové číslo: 9PX11KiBP31 Zátěž (VA/W): 11000 / 10000 Účinnost: až 95 % v on-line režimu, 98 % v režimu s vysokou účinností Uživatelské rozhraní: vícejazyčný grafický LCD displej Komunikační porty: 1× USB, 1× RS-232 (port USB a RS-232 nemohou být použity současně), 4× bezpotenciálové kontakty (DB9), 1× mini svorkovnice se svorkami pro dálkový start a odstavení, 1× svorkovnice pro dálkové vypnutí, 1× konektor DB15 pro paralelní chod Rozměry: 700 × 440 × 260 mm Hmotnost: 88 kg Barva: černá

Vstupní

Připojení vstupu: svorkovnice Jmenovité napětí: 380/400/415 V Kmitočet: 50/60 Hz Kmitočtový rozsah: 40–70 Hz Jmenovitý proud: 45,8 A při 230 V

Výstupní

Výstupní zásuvky: 4× IEC-320-C19, svorkovnice Tolerance výstupního napětí z baterie: -1 % až +1 % Účiník: 0,9

Baterie Typ baterie: NPW45-12, 1ACU011925 Počet baterií: 20 Napětí baterie/článku: 12 V Kapacita baterie: 9 Ah Technologie baterie: Olověná (bezúdržbová)

EATON UPS 9PX - 11000i, 3:1,HotSwap, 11kVA Všeobecné Topologie - Dvojitá on-line konverze se systémem PFC (korekce účiníku) Konfigurace - Rack/Tower (Stojan/Věž) Typové číslo - 9PX11KIBP31 Zátěž (VA/W) - 11000/1000 Rozměry V x Š xH, mm - 440 x 260 x 700 Hmotnost kg - 88 Záruční podmínky - Dvouletá záruka Elektrické parametry Technologie On-line s dvojitou konverzí se systémem PFC (Power Factor Correction) Jmenovité napětí: 380/400/415 3:1 Rozsah vstupního napětí: 305 V-480 V bez omezení (až 175V-480V se snížením výkonu) 3:1 Výstupní napětí/THDU: 200/208/220/230/240 V +/– 1%; THDU <2% Rozsah vstupní frekvence/THDI 40-70 Hz, 50/60 Hz automatická detekce, frekvenční měnič jako standard THDI < 5% Účinnost Až 94% v on-line režimu, 98% v režimu vysoké účinnosti Zkratový proud: 150 A Přetižitelnost: 102–110% : 120 s, 110–125%: 60 s, 125–150%: 10 s, >150%: 900 ms Připojení Vstup: Svorkovnice (až do 16 mm2) Výstup: Svorkovnice Výstup s údržbovým bypassem: Svorkovnice + 4 IEC C19 (16 A) Baterie Správa baterie - Technologie ABM® a metoda nabíjení s teplotní kompenzací (volitelná uživatelem), automatické testování baterie, ochrana proti hlubokému vybití, automatická detekce externích modulů baterie Typické doby zálohy pro 50 a 70% zatížení* 9PX - 13/9 min 9PX + 1 EBM - 32/21 min 9PX + 4 EBM - 100/70 min Komunikace Uživatelské rozhraní - Vícejazyčný LCD displej Komunikační porty: 1 USB port, 1 RS232 sériový port (USB a RS232 nemohou být použity současně), 4 reléové kontakty (DB9), 1 mini svorkovnice pro dálkové zapnutí a vypnutí a pro dálkové odstavení (RPO), 1 DB15 pro paralelní provoz. Zásuvné pozice pro komunikační adaptéry: 1 pozice pro Network- MS, nebo Modbud-MS nebo Relay-MS kartu Provozní podmínky, standardy a homologace Provozní teplota 0 až 40 °C trvale Hlučnost <50 db Bezpečnost: IEC/EN 62040-1, UL 1778 (1:1 verze) EMC, parametry IEC/EN 62040 -2, FCC Class A (1:1 verze), IEC/EN 62040-3 (Performance) Homologace CE, CB report (TUV), UL (1:1 verze) U tohoto typu Eaton UPS je nutná instalace autorizovaným servisním partnerem, nebo technickým pracovníkem Eaton. V PŘÍPADĚ NEAUTORIZOVANÉ INSTALACE, ZÁKAZNÍKOVI NEMUSÍ BÝT UZNÁNA ZÁRUKA! Cena za UPS nezahrnuje odbornou instalaci a nastavení parametrů, dopravu, stěhování, revizní zprávu a případné proškolení obsluhy.

UPS Eaton 9PX zajišťuje energeticky úspornou ochranu pro malá a střední datová centra, IT místnosti a infrastrukturu. Eaton 9PX zajišťuje ochranu napájení pomocí online topologie s dvojitou konverzí s výkonovými ztrátami menšími až o 40 %, čímž představuje dokonalé řešení pro manažery starající se o náklady na energii a zajímající se o novou generaci řešení ochrany napájení.

Model 9PX11KIBP31 určený k instalaci do 19" racku i samostatně stojící, s vlastní výškou 6U se připojuje pevným kabelovým přívodem a disponuje výkonem 11 000 VA / 10 000 W. Na výstupu jsou k dispozici 4 zásuvky typu IEC C19 a pevný kabelový výstup.

Pro komunikaci jsou k dispozici USB port a RS232. Zdroj je vybaven mini svorkovnicí pro dálkové vypnutí/zapnutí (ROO) a vzdálené vypnutí napájení (RPO) a bezpotenciálovými kontakty (4 výstupy, relé, DB9). Nechybí ani volný slot pro doplnění o volitelnou komunikační kartu.
