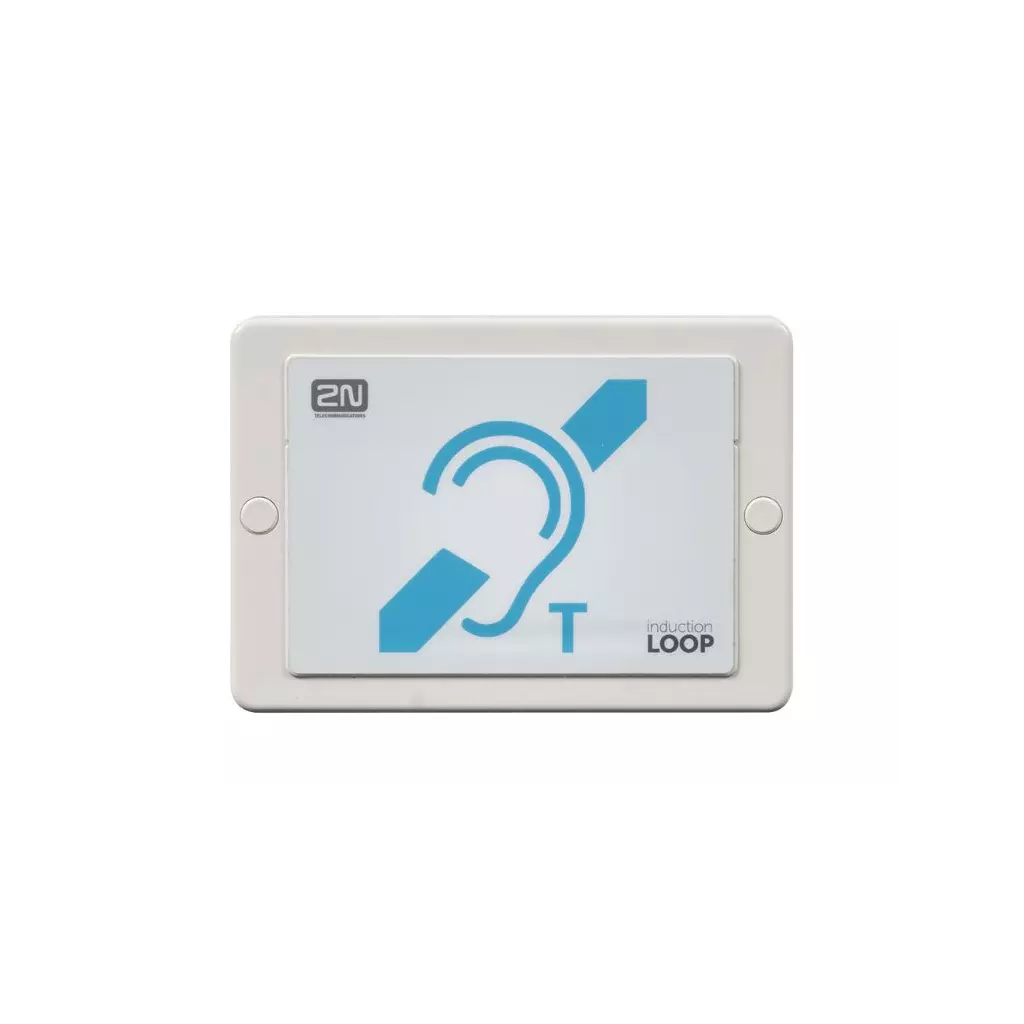

2N Indukční smyčka pro 2N IP interkomy - externí
Kód zboží (ID): 5590711
vytisknout
Stav zboží:
Nové
Dostupnost:
není skladem
Datum odeslání:
Neznámé
Výrobce:
2N
Kód zboží:
5590711
Číslo zboží (PN):
9159050
EAN:
8595159506722
Záruka koncový zákazník:
60 měsíců
Záruka při koupi na IČO:
60 měsíců
Cena bez DPH: *
4177.84 Kč
Cena vč. DPH: *
5055 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
2N® Induction Loop bezdrátově přenáší zvuk z 2N IP interkomu do naslouchátka sluchově postižené osoby. Návštěvníkovi budovy se sluchovým hendikepem tím umožní hlasovou komunikaci. Instalací indukční smyčky u dveří splníte nejen potřebné normy, ale i usnadníte uživatelům naslouchacího přístroje komunikaci např. s recepcí.
- Přenos audia do naslouchátka
- Jednoduché připojení k 2N IP interkomu
- Vestavěná anténa
Zesilovač pro indukční smyčku může být umístěn na stěnu v místě, kde je požadováno pokrytí signálem, s využitím interní indukční smyčky. Krytí IP65 umožňuje venkovní použití. Zařízení je dodáváno s namontovaným čtyřžilovým kabelem o délce jeden metr pro zjednodušení připojení k vrátníku. Tento kabel má dva vodiče pro napájení 12 V DC a dva vodiče pro vstup signálu, vodiče jsou zapojené do spojovacího konektoru. Pokud jej budete zkracovat, řiďte se barevným značením vodičů.
Při montáži zesilovače na stěnu provlékněte připojený kabel otvorem, který pro něj připravíte. Pak naznačte polohu otvorů pro montáž, to jsou dva otvory na na přední straně. Zesilovač odeberte a montážní otvory vyvrtejte. Pro montáž na zeď použijte dodané hmoždinky a šrouby, otvory vrtejte vrtákem o průměru 6 mm. Poté šrouby zakryjte dodanými záslepkami.
Pro připojení k vrátníku a k napájecímu zdroji použijte dodané spojovací konektory. Konektor A je připojen ke čtyřžilovému kabelu od zesilovače. Do konektoru B zapojte speciální kablík pro připojení do vrátníku dodaný se zesilovačem a vývody napájecího zdroje 12 V. Speciální kablík zapojte do vrátníku a zapojte napájecí zdroj do sítě. Spojené konektory A a B lze umístit do krytu 2N IP interkomu. Konektory umožňují zapojení odizolovaných kabelů, konektor se otvírá zatlačením tenkého šroubováku na bílé plošky v jeho čele, uzavírá posunutím pohyblivé části štěrbinou na boku.
Na závěr je nutné ověřit funkčnost zařízení pomocí vhodného přijímače pro nedoslýchavé osoby nebo testeru komunikace pomocí magnetického pole, žádné další nastavení není nutné.
| Typ zařízení | Externí indukční smyčka |
| Určeno pro | 2N® IP Style, 2N® IP Verso, 2N® IP Force, 2N® IP Safety, 2N® IP Vario, 2N® IP Uni, 2N® Indoor View, 2N® Indoor Compact, 2N® Indoor Talk |
| Umístění | Na stěnu u interkomu |
| Provedení | S konektorem pro 2N interkomy |
| Napájení | Z ext. zdroje 12 V DC |
| Další informace | Pro naslouchátka dle normy IEC 60118-4 |
Indukční smyčka pro 2N IP interkomy.
2N® Induction Loop bezdrátově přenáší zvuk z 2N IP interkomu do naslouchátka sluchově postižené osoby. Návštěvníkovi budovy se sluchovým hendikepem tím umožní hlasovou komunikaci. Instalací indukční smyčky u dveří splníte nejen potřebné normy, ale i usnadníte uživatelům naslouchacího přístroje komunikaci např. s recepcí.
- Přenos audia do naslouchátka
- Jednoduché připojení k 2N IP interkomu
- Vestavěná anténa
INSTALACE:
Zesilovač pro indukční smyčku může být umístěn na stěnu v místě, kde je požadováno pokrytí signálem, s využitím interní indukční smyčky. Krytí IP65 umožňuje venkovní použití. Zařízení je dodáváno s namontovaným čtyřžilovým kabelem o délce jeden metr pro zjednodušení připojení k vrátníku. Tento kabel má dva vodiče pro napájení 12 V DC a dva vodiče pro vstup signálu, vodiče jsou zapojené do spojovacího konektoru. Pokud jej budete zkracovat, řiďte se barevným značením vodičů.
Při montáži zesilovače na stěnu provlékněte připojený kabel otvorem, který pro něj připravíte. Pak naznačte polohu otvorů pro montáž, to jsou dva otvory na na přední straně. Zesilovač odeberte a montážní otvory vyvrtejte. Pro montáž na zeď použijte dodané hmoždinky a šrouby, otvory vrtejte vrtákem o průměru 6 mm. Poté šrouby zakryjte dodanými záslepkami.
Pro připojení k vrátníku a k napájecímu zdroji použijte dodané spojovací konektory. Konektor A je připojen ke čtyřžilovému kabelu od zesilovače. Do konektoru B zapojte speciální kablík pro připojení do vrátníku dodaný se zesilovačem a vývody napájecího zdroje 12 V. Speciální kablík zapojte do vrátníku a zapojte napájecí zdroj do sítě. Spojené konektory A a B lze umístit do krytu 2N IP interkomu. Konektory umožňují zapojení odizolovaných kabelů, konektor se otvírá zatlačením tenkého šroubováku na bílé plošky v jeho čele, uzavírá posunutím pohyblivé části štěrbinou na boku.
Na závěr je nutné ověřit funkčnost zařízení pomocí vhodného přijímače pro nedoslýchavé osoby nebo testeru komunikace pomocí magnetického pole, žádné další nastavení není nutné.
2N Indukční smyčka s 2N IP interkomovým konektorem
Indukční smyčka 2N zajišťuje bezdrátový přenos zvuku z IP interkomů 2N do standardních sluchadel v souladu s normou IEC 60118-4.
Zařízení je určeno k instalaci na dveře v kombinaci s IP interkomy 2N a umožňuje sluchově postiženým návštěvníkům jasnou hlasovou komunikaci. Vestavěná anténa pokrývá oblast před smyčkou signálem pro naslouchátka. Výstupní hlasitost je nastavitelná podle konkrétního místa instalace.
Díky krytí IP65 je smyčka odolná vůči povětrnostním vlivům a plně vhodná pro venkovní použití. Automatický pohotovostní režim šetří energii – pokud není k dispozici žádný zvukový signál, zařízení se po 10 sekundách automaticky přepne do úsporného režimu. Montáž je řešena pomocí 2 šroubů, přičemž jeden kabel se připojí ke zdroji signálu a druhý ke zdroji napájení.
- Bezdrátový přenos zvuku do sluchadel v souladu s normou IEC 60118-4.
- Vestavěná anténa pokrývající oblast před zařízením signálem pro naslouchátka.
- Krytí IP65 zajišťuje odolnost vůči povětrnostním vlivům pro venkovní instalaci.
- Automatický přechod do pohotovostního režimu po 10 sekundách bez zvukového signálu.
- Nastavitelná výstupní hlasitost přizpůsobitelná konkrétnímu místu instalace.
- Napájení v rozsahu 8–18 V DC s nízkým příkonem v pohotovostním režimu (max. 10 mA).
- Kmitočtová charakteristika 100 Hz–5 kHz (±3 dB) pro přirozený přenos řeči.
- Snadná montáž na stěnu pomocí 2 šroubů s jednoduchou kabeláží.
Výstupní parametry Při zátěži 1 Ω dosahuje smyčka výstupního proudu 2,2 Aef (sinusový signál, plný výkon) nebo 1,6 Aef (signál pink noise). Při zátěži 8 Ω na polovičním výkonu pak 730 mAef (sinusový signál) nebo 520 mAef (signál pink noise). Výstup je chráněn proti zkratu po neomezenou dobu.
Vstupní úrovně Smyčka podporuje dvě úrovně vstupního signálu: základní rozsah 100 mV–6 Vef a zvýšený rozsah 1 V–35 Vef. Impedance výkonového vstupu je 2 kΩ paralelně s 0,3 H.
ZÁKLADNÍ SPECIFIKACE
Napájecí napětí: 8–18 V DC Napájecí proud při 12 V (zátěž 1 Ω, plný výkon): 1,4 A sinusový signál; 1 A signál pink noise Napájecí proud při 12 V (zátěž 8 Ω, poloviční výkon): 550 mA sinusový signál; 400 mA signál pink noise Příkon v pohotovostním režimu: max. 10 mA Přechod do pohotovostního režimu: 10 s bez signálu Vstupní úroveň základní: 100 mV–6 Vef Vstupní úroveň zvýšená: 1 V–35 Vef Impedance vstupu: 2 kΩ paralelně s 0,3 H Výstupní proud (zátěž 1 Ω): 2,2 Aef sinusový signál; 1,6 Aef signál pink noise Výstupní proud (zátěž 8 Ω): 730 mAef sinusový signál; 520 mAef signál pink noise Odolnost výstupu proti zkratu: neomezená doba Kmitočtová charakteristika: 100 Hz–5 kHz (±3 dB) Rozsah pracovních teplot: –20 až +50 °C Krytí: IP65 Rozměry (š × v × h): 144 × 100 × 31 mm Hmotnost: 0,3 kg
