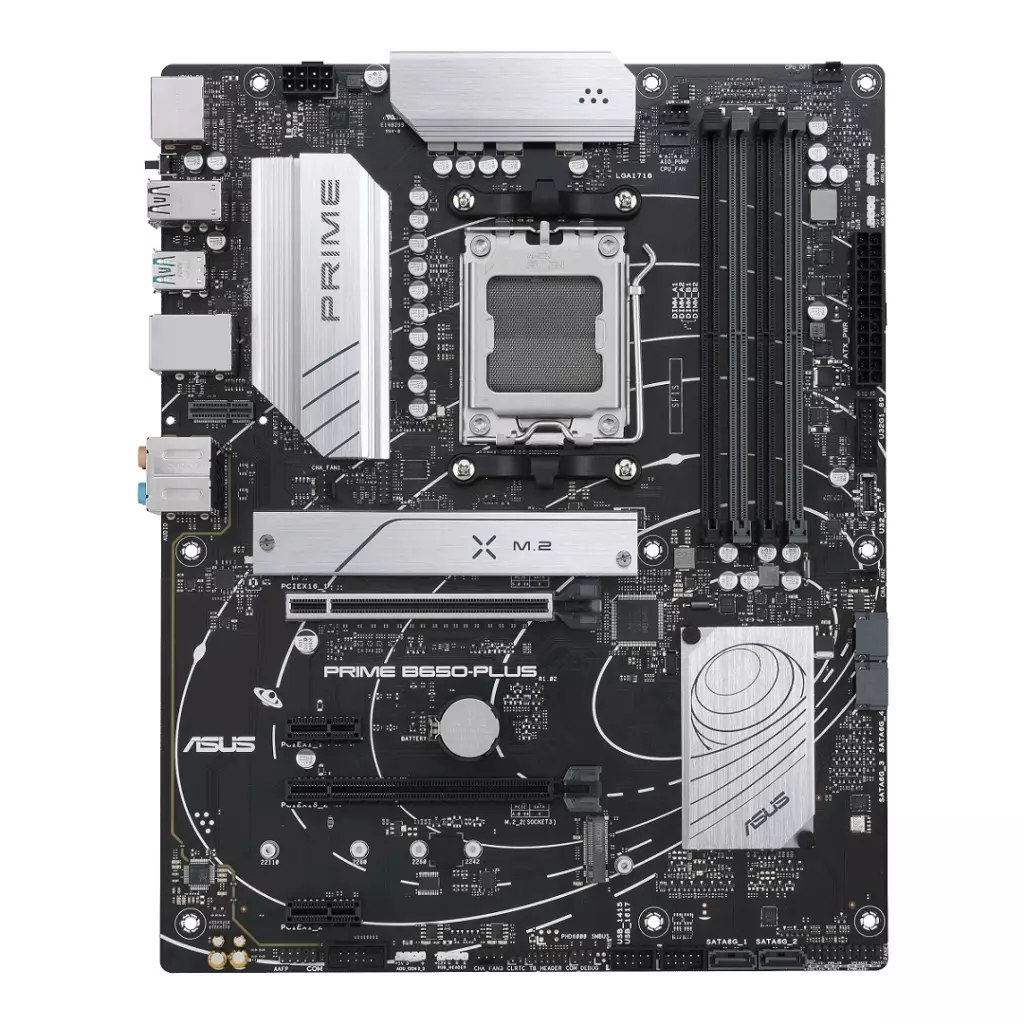

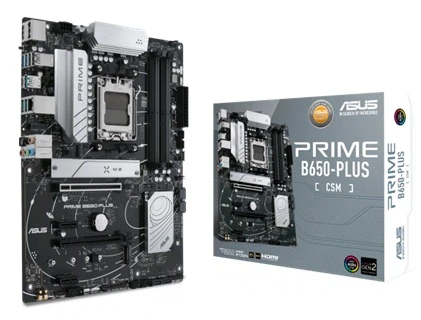

ASUS PRIME B650-PLUS CSM/AM5/ATX

ASUS PRIME B650-PLUS CSM s programem ASUS Corporate Stable Model Chipset: AMD B650 Rozměrový formát: ATX (30,5x24,4cm) Podpora pro procesory: AMD Ryzen™ řady 7000 Patice procesoru: AM5 Paměť: * 4x DIMM, max. 128GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800, ECC a bez ECC, bez vyrovnávací paměti * dvoukanálová architektura paměti * podporuje AMD EXtended Profiles for Overclocking (EXPO™) OptiMem II Grafické výstupy: * 1x DisplayPort 1.4 * 1x HDMI® 2.1 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: 1x Realtek 2,5Gb WLAN + Bluetooth: pouze slot VM.2 (Key E, PCIe) Rozšiřující sloty: * 1x PCIe 4.0 x16 slot (podporuje x16 režim) * 1x PCIe 4.0 x16 slot (podporuje x4 režim) * 2x PCIe 4.0 x1 slot RAID řadič: technologie AMD RAID Xpert2 podporuje NVMe RAID 0/1/10 i SATA RAID 0/1/10 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 5.0 x4) * 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4) * 4x SATA 6Gb/s USB: Zadní USB (celkem 8 portů) * 4x USB 3.2 Gen 2 (3x Typ-A + 1x USB Typ-C®) * 2x USB 3.2 Gen 1 (2x Typ-A) * 2x USB 2.0 (2x Typ-A) Přední USB (celkem 7 portů) * 1x USB 3.2 Gen 1 konektor (podporuje USB Typ-C®) * 1x USB 3.2 Gen 1 header - podporuje další 2 porty USB 3.2 Gen 1 * 2x USB 2.0 header - podporují další 4 porty USB 2.0 Porty na zadním panelu: * 4x USB 3.2 Gen 2 (3x Typ-A + 1x USB Typ-C®) * 2x USB 3.2 Gen 1 (2x Typ-A) * 2x USB 2.0 (2x Typ-A) * 1x DisplayPort * 1x HDMI® * 1x vertikální M.2 slot (Key E) * 1x Realtek 2,5Gb ethernet * 5x audio konektor * 1x optický výstupní port S/PDIF * 1x tlačítko BIOS FlashBack™ Interní porty: Související s ventilátorem a chlazením * 1x 4-pin CPU Fan header * 1x 4-pin CPU OPT Fan header * 1x 4-pin AIO Pump header * 3x 4-pin Chassis Fan header Napájení * 1x 24-pin hlavní napájecí konektor * 1x 8-pin +12V napájecí konektor Související s úložištěm * 2x M.2 slot (Key M) * 4x SATA 6Gb/s port USB * 1x USB 3.2 Gen 1 konektor (podporuje USB Typ-C®) * 1x USB 3.2 Gen 1 header - podporuje další 2 porty USB 3.2 Gen 1 * 2x USB 2.0 header - podporují další 4 porty USB 2.0 Ostatní * 3x adresovatelný Gen 2 header * 1x Aura RGB header * 1x Clear CMOS header * 1x COM Port header * 1x Front Panel Audio header (AAFP) * 1x SPI TPM header (14-1pin) * 1x 20-3 pin System Panel header s funkcí Chassis intrude * 1x Thunderbolt™ (USB4®) header BIOS: 256Mb Flash ROM, UEFI AMI BIOS Hmotnost: 1,01kg Příslušenství: * 2x SATA 6Gb/s kabel * 1x I/O záslepka * 1x balení podložek pro M.2 * 1x balení šroubů pro M.2 SSD * 1x ACC Express karta s aktivačním klíčem * 1x uživatelská příručka

Parametr	Hodnota
Pro procesory	AMD
Socket (patice)	Socket AM5 (LGA 1718)
Chipset	AMD B650
Počet paměťových slotů	4
Technologie paměti RAM	DDR5
Formát základní desky	ATX
PCI Express x16	2
PCI Express x1	2
SATA 3	4
M.2 slot	2
3.5mm Jack	Ano
VGA	0
DVI	0
HDMI	1
DisplayPort	1
COM port	Ano
LPT port	Ne
TPM	Ano

Specifikace:

PRIME B650-PLUS-CSM

AMD B650 ATX motherboard with DDR5, PCIe 5.0 M.2 support, Realtek 2.5Gb Ethernet, DisplayPort, HDMI, SATA 6 Gbps, USB 3.2 Gen 2 Type-C, front USB 3.2 Gen 1 Type-C, BIOS FlashBack™, USB4 Support and Arua Sync support

• AMD AM5 Socket: Ready for AMD Ryzen™ 7000 Series Desktop Processors
• Ultrafast Connectivity: M.2 PCIe 5.0, Realtek 2.5Gb Ethernet, USB 3.2 Gen 2 Type-C, front USB 3.2 Gen 1 Type-C, USB4 Support
• ASUS OptiMem II: Careful routing of traces and vias, plus ground layer optimizations to preserve signal integrity for improved memory overclocking

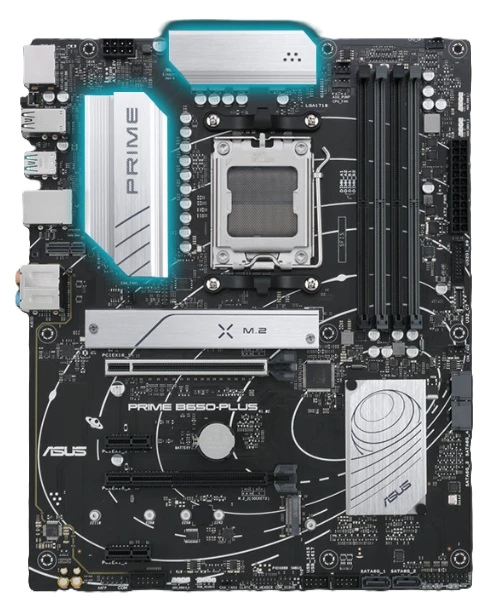

• Comprehensive Cooling: VRM heatsink, M.2 heatsink, PCH heatsink, hybrid fan headers and Fan Xpert 2+
• Aura Sync RGB Lighting: Onboard Addressable Gen 2 headers and Aura RGB header for RGB LED strips, easily synced with Aura Sync-capable hardware
• ASUS Control Center Express (ACCE) for easier IT endpoint management

CPU

AMD Socket AM5 for AMD Ryzen™ 7000 Series Desktop Processors* * Refer to www.asus.com for CPU support list.

Chipset

AMD B650 Chipset

Memory

4 x DIMM, Max. 128GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800, ECC and Non-ECC, Un-buffered Memory* Dual Channel Memory Architecture Supports AMD Extended Profiles for Overclocking (EXPO™) OptiMem II * Supported memory types, data rate(Speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list. * Non-ECC, Un-buffered DDR5 Memory supports On-Die ECC function.

Graphics

1 x DisplayPort** 1 x HDMI port*** * Graphics specifications may vary between CPU types. ** Supports max. 8K@60Hz as specified in DisplayPort 1.4. *** Supports 4K@60Hz as specified in HDMI 2.1.

Expansion Slots

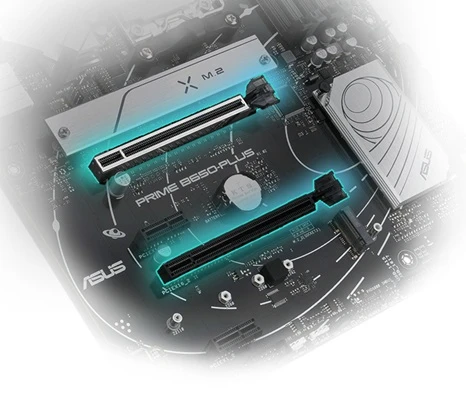

AMD Ryzen™ 7000 Series Desktop Processors 1 x PCIe 4.0 x16 slot (supports x16 mode) AMD B650 Chipset 1 x PCIe 4.0 x16 slot (support x4 mode) 2 x PCIe 4.0 x1 slots * Please check the PCIe bifurcation table at https://www.asus.com/support/FAQ/1037507/.

Storage

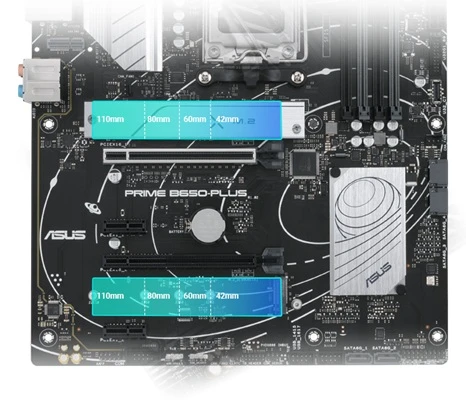

Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports* AMD Ryzen™ 7000 Series Desktop Processors M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode) M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) AMD B650 Chipset 4 x SATA 6Gb/s ports * AMD RAIDXpert2 Technology supports both NVMe RAID 0/1/10 and SATA RAID 0/1/10.

Ethernet

1 x Realtek 2.5Gb Ethernet

Wireless & Bluetooth

Vertical M.2 slot only (Key E, PCIe)* * Wi-Fi module is sold separately. USB Rear USB (Total 8 ports) 4 x USB 3.2 Gen 2 ports (3 x Type-A + 1 x USB Type-C) 2 x USB 3.2 Gen 1 ports (2 x Type-A) 2 x USB 2.0 ports (2 x Type-A) Front USB (Total 7 ports) 1 x USB 3.2 Gen 1 connector (supports USB Type-C) 1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports 2 x USB 2.0 headers support 4 additional USB 2.0 ports

Audio

Realtek 7.1 Surround Sound High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback Audio Features - Audio Shielding - Premium audio capacitors - Dedicated audio PCB layers

Back Panel I/O Ports

4 x USB 3.2 Gen 2 ports (3 x Type-A + 1 x USB Type-C) 2 x USB 3.2 Gen 1 ports (2 x Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x DisplayPort 1 x HDMI port 1 x Vertical M.2 slot (Key E) 1 x Realtek 2.5Gb Ethernet port 5 x Audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button

Internal I/O Connectors

Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 3 x 4-pin Chassis Fan headers Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector Storage related 2 x M.2 slots (Key M) 4 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 1 connector (supports USB Type-C ) 1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports 2 x USB 2.0 headers support 4 additional USB 2.0 ports Miscellaneous 3 x Addressable Gen 2 headers 1 x Aura RGB header 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x Thunderbolt™ (USB4) header

Special Features

ASUS 5X PROTECTION III - DIGI+ VRM - LANGuard - Overvoltage Protection - Safeslot Core+ - Stainless-Steel Back I/O ASUS Q-Design - Q-DIMM - Q-LED Core - Q-Slot ASUS Thermal Solution - Flexible M.2 heatsink - VRM heatsink design ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool Aura Sync - Aura RGB header - Addressable Gen 2 headers

Software Features

ASUS Exclusive Software Armoury Crate - Aura Creator - Aura Sync - Fan Xpert 2+ - Power Saving AI Suite 3 - TurboV EVO - DIGI+ VRM - PC Cleaner ASUS CPU-Z IT Management software supported - ASUS Control Center Express(ACCE) Norton Anti-virus software (Free Trial version) WinRAR UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode

BIOS

256 Mb Flash ROM, UEFI AMI BIOS

Manageability

WOL by PME, PXE

Accessories

Cables 2 x SATA 6Gb/s cables Miscellaneous 1 x I/O Shield 1 x M.2 Rubber Package 1 x Screw package for M.2 SSD Documentation 1 x ACC Express Activation Key Card 1 x User guide

Operating System

Windows 11, Windows 10 64-bit

Form Factor

ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

ASUS PRIME B650-PLUS CSM s programem ASUS Corporate Stable Model Chipset: AMD B650 Rozměrový formát: ATX (30,5x24,4cm) Podpora pro procesory: AMD Ryzen™ řady 7000 Patice procesoru: AM5 Paměť: 4x DIMM, max. 128GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800, ECC a bez ECC, bez vyrovnávací paměti dvoukanálová architektura paměti podporuje AMD EXtended Profiles for Overclocking (EXPO™) OptiMem II Grafická karta: 1x DisplayPort 1.4 1x HDMI® 2.1 Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC Ethernet: 1x Realtek 2,5Gb WLAN + Bluetooth: pouze slot VM.2 (Key E, PCIe) Rozšiřující sloty: 1x PCIe 4.0 x16 slot (podporuje x16 režim) 1x PCIe 4.0 x16 slot (podporuje x4 režim) 2x PCIe 4.0 x1 slot RAID řadič: technologie AMD RAID Xpert2 podporuje NVMe RAID 0/1/10 i SATA RAID 0/1/10 Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s 1x M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 5.0 x4) 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4) 4x SATA 6Gb/s USB: Zadní USB (celkem 8 portů) 4x USB 3.2 Gen 2 (3x Typ-A + 1x USB Typ-C®) 2x USB 3.2 Gen 1 (2x Typ-A) 2x USB 2.0 (2x Typ-A) Přední USB (celkem 7 portů) 1x USB 3.2 Gen 1 konektor (podporuje USB Typ-C®) 1x USB 3.2 Gen 1 header - podporuje další 2 porty USB 3.2 Gen 1 2x USB 2.0 header - podporují další 4 porty USB 2.0 Porty na zadním panelu: 4x USB 3.2 Gen 2 (3x Typ-A + 1x USB Typ-C®) 2x USB 3.2 Gen 1 (2x Typ-A) 2x USB 2.0 (2x Typ-A) 1x DisplayPort 1x HDMI® 1x vertikální M.2 slot (Key E) 1x Realtek 2,5Gb ethernet 5x audio konektor 1x optický výstupní port S/PDIF 1x tlačítko BIOS FlashBack™ Interní porty: Související s ventilátorem a chlazením 1x 4-pin CPU Fan header 1x 4-pin CPU OPT Fan header 1x 4-pin AIO Pump header 3x 4-pin Chassis Fan header Napájení 1x 24-pin hlavní napájecí konektor 1x 8-pin +12V napájecí konektor Související s úložištěm 2x M.2 slot (Key M) 4x SATA 6Gb/s port USB 1x USB 3.2 Gen 1 konektor (podporuje USB Typ-C®) 1x USB 3.2 Gen 1 header - podporuje další 2 porty USB 3.2 Gen 1 2x USB 2.0 header - podporují další 4 porty USB 2.0 Ostatní 3x adresovatelný Gen 2 header 1x Aura RGB header 1x Clear CMOS header 1x COM Port header 1x Front Panel Audio header (AAFP) 1x SPI TPM header (14-1pin) 1x 20-3 pin System Panel header s funkcí Chassis intrude 1x Thunderbolt™ (USB4®) header BIOS: 256Mb Flash ROM, UEFI AMI BIOS Hmotnost: 1,01kg Příslušenství: 2x SATA 6Gb/s kabel 1x I/O záslepka 1x balení podložek pro M.2 1x balení šroubů pro M.2 SSD 1x ACC Express karta s aktivačním klíčem 1x uživatelská příručka

Základní deska AMD B650 formátu ATX s DDR5, podpora PCIe 5.0 M.2, Realtek 2,5Gb Ethernet, DisplayPort, HDMI®, SATA 6 Gb/s, USB 3.2 Gen 2 Type-C®, přední USB 3.2 Gen 1 Type-C®, BIOS FlashBack™, podpora USB4® a Aura Sync Patice AMD AM5: Připraveno pro desktopové procesory AMD Ryzen™ řady 7000 Ultrarychlé připojení: M.2 PCIe 5.0, Realtek 2,5Gb Ethernet, USB 3.2 Gen 2 Type-C®, přední USB 3.2 Gen 1 Type-C®, podpora USB4® Paměť 4 x DIMM, Max. 192GB, DDR5 7600+ Grafika 1 x DisplayPort 1 x HDMI® port Porty na zadním panelu 4 x porty USB 3.2 Gen 2 (3 x Type-A + 1 x USB Type-C ® ) 2 x porty USB 3.2 Gen 1 (2 x Type-A) 2 x porty USB 2.0 (2 x Type-A) 1 x DisplayPort 1 x port HDMI ® 1 x vertikální slot M.2 (klíč E) 1 x port Realtek 2,5 Gb Ethernet 5 x audio konektory 1 x Optický výstupní port S/PDIF 1 x tlačítko BIOS FlashBack™ Interní konektory Související s ventilátorem a chlazením 1 x 4kolíkový CPU Záhlaví ventilátoru 1 x 4kolíkový CPU OPT Záhlaví ventilátoru 1 x 4kolíkový AIO Záhlaví čerpadla 3 x 4kolíkové šasi Záhlaví ventilátoru Napájení 1 x 24kolíkový hlavní napájecí konektor 1 x 8 -pin +12V Napájecí konektor související s úložištěm 2 x M.2 sloty (Key M) 4 x SATA 6Gb/s porty USB 1 x USB 3.2 Gen 1 konektor (podporuje USB Type-C ® ) 1 x USB 3.2 Gen 1 header podporuje 2 další porty USB 3.2 Gen 1 2 x USB 2.0 headery podporují 4 další USB 2.0 porty Různé 3 x adresovatelné Gen 2 headery 1 x Aura RGB header 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x 20-3 kolíková hlavička systémového panelu s funkcí narušení šasi 1 x hlavička Thunderbolt™ (USB4 ® )
