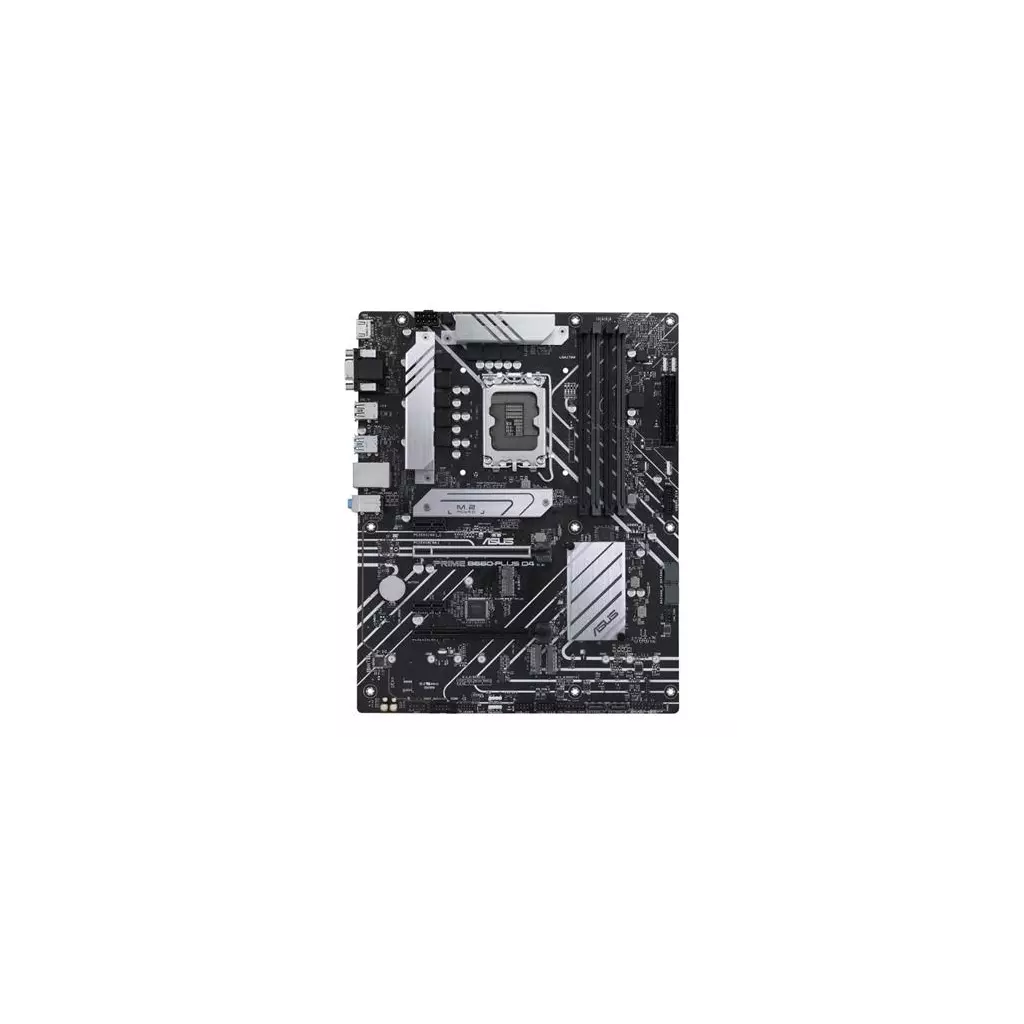

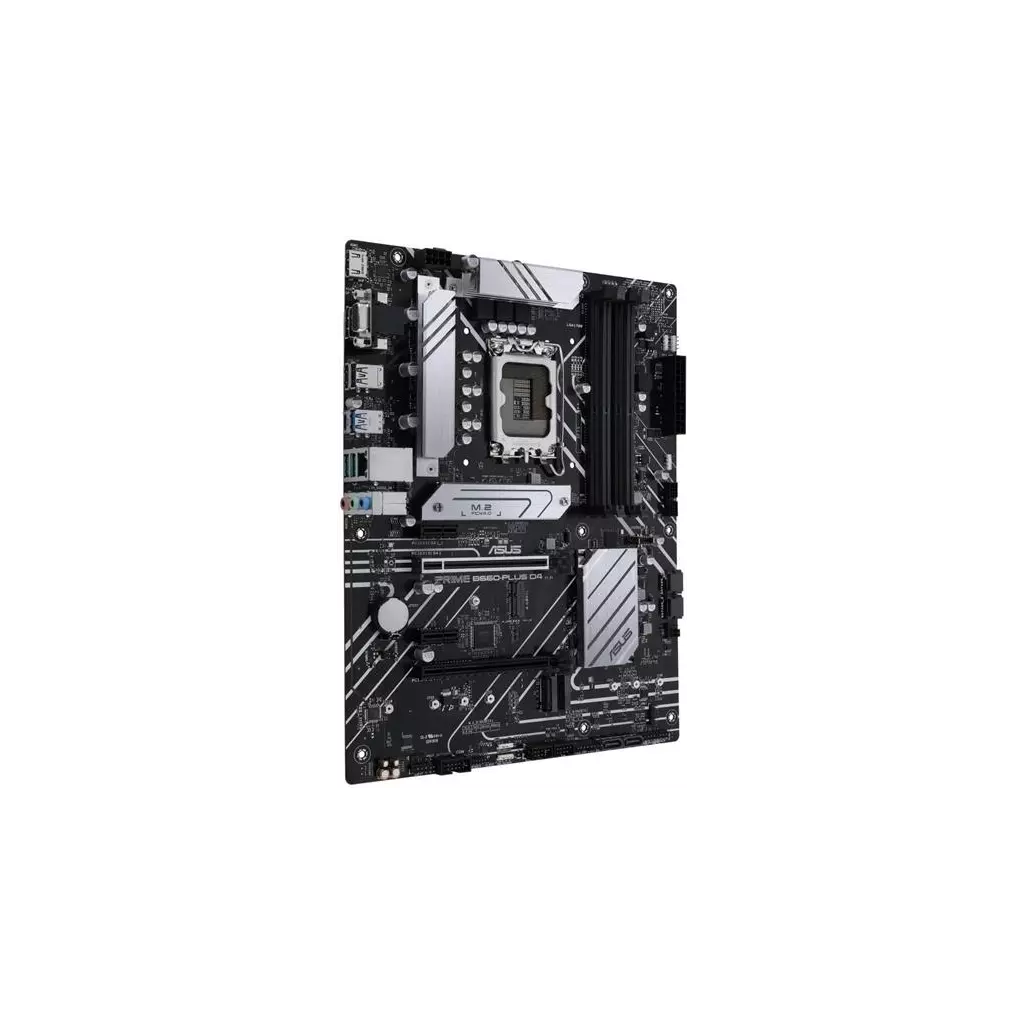

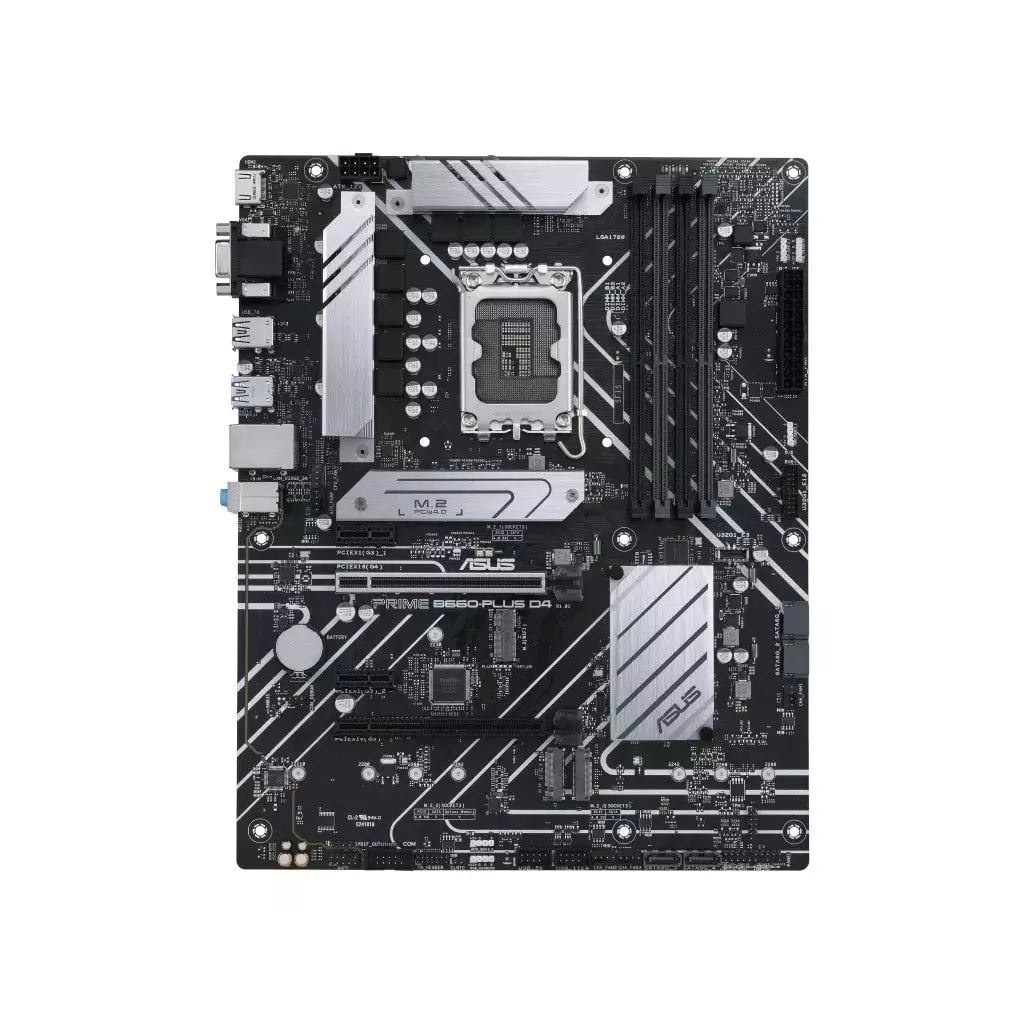

ASUS PRIME B660-PLUS D4/LGA 1700/ATX

Popis produktu:
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada Intel B660
Paměť 4x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4000 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) Podpora OptiMem
Sloty Intel CPU 1x PCIe 4.0 x16 slot Intel B660 čipová sada 1x PCIe 3.0 x16 slot (podporuje x4 režim) 2x PCIe 3.0 x1 slot
Grafika 1x HDMI port, podporující max. rozlišení 4K při 60 Hz 1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz 1x VGA port
Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim) Intel B660 čipová sada 1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim) 1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x2 režim) 4x SATA 6Gb/s port Podpora RAID 0, RAID 1, RAID 5 a RAID 10 Podpora Intel Optane technologie Podpora Intel Rapid Storage technologie
USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 2x USB 3.2 Gen2 typ A port na zadním panelu 1x USB 3.2 Gen1 (USB 3.0) typ C port dostupný přes interní USB konektor 3x USB 3.2 Gen1 (USB 3.0) port (1 port na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektor)
Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio
LAN 1x Realtek 2,5Gigabit LAN řadič
Interní konektory 1x 24-pin hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 4x SATA 6Gb/s konektor 3x M.2 slot, M Key 1x M.2 slot, E key pro Wi-Fi modul (není součástí) 1x USB 3.2 Gen1 typ C konektor předního panelu 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor pumpy vodního chlazení 3x 4-pin konektor ventilátoru skříně 3x konektor adresovatelného RGB LED pásku 2x konektor Aura RGB LED pásku 1x audio konektor předního panelu 1x konektor systémového panelu (včetně detekce otevření skříně) 1x SPI TPM konektor 1x propojka Clear CMOS 1x konektor S/PDIF výstupu 1x Thunderbolt konektor 1x konektor sériového portu
Porty na zadním panelu 1x HDMI 1x DisplayPort 1x VGA 1x USB 3.2 Gen2x2 typ C 2x USB 3.2 Gen2 (USB 3.1 Gen2) 1x USB 3.2 Gen1 (USB 3.0) 2x USB 2.0 1x RJ-45 3x audio jack
Rozměry 30,5 x 24,4 cm ATX formát
Parametr | Hodnota |
---|---|
Socket (patice) | Socket 1700 |
Chipset | Intel B660 |
Technologie paměti RAM | DDR4 |
Formát základní desky | ATX |
PCI Express x16 | 1 |
3.5mm Jack | Ano |
Specifikace:
PRIME B660-PLUS D4
TECHNICAL SPECIFICATIONS
CPU | Intel Socket LGA1700 for 12th Gen Intel Core™, Pentium Gold and Celeron Processors* |
Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0** | |
* Refer to www.asus.com for CPU support list. | |
** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types. | |
Chipset | Intel B660 Chipset |
Memory | 4 x DIMM, Max. 128GB, DDR4 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered memory* |
Dual Channel Memory Architecture | |
Supports Intel Extreme Memory Profile (XMP) | |
OptiMem | |
*Actual memory data rate depends on the CPU types and DRAM modules, for more information refer to www.asus.com for memory support list. | |
Graphics | 1 x DisplayPort** |
1 x D-Sub port | |
1 x HDMI port*** | |
*Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates. | |
** Supports max. 4K@60Hz as specified in DisplayPort 1.4. | |
***Supports 4K@60Hz as specified in HDMI 2.1. | |
**** VGA resolution support depends on processors' resolution. | |
Expansion Slots | Intel 12th Gen Processors |
1 x PCIe 4.0 x16 slot | |
Intel B660 Chipset* | |
1 x PCIe 3.0 x16 slot (supports x4 mode) | |
2 x PCIe 3.0 x1 slots | |
* Supports Intel Optane Memory H Series on PCH-attached PCIe slot | |
Storage | Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports* |
Intel 12th Gen Processors | |
M.2_1 slot (Key M), type 2242/2260/2280 | |
- Intel 12th Gen processors support PCIe 4.0 x4 mode. | |
Intel B660 Chipset | |
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)** | |
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x2 mode) | |
4 x SATA 6Gb/s ports | |
* Intel Rapid Storage Technology supports SATA RAID 0/1/5/10. | |
** Intel Rapid Storage Technology supports Intel Optane Memory H Series on PCH attached M.2 slots. | |
Ethernet | 1 x Realtek 2.5Gb Ethernet |
ASUS LANGuard | |
Wireless & Bluetooth | M.2 slot only (Key E, CNVi & PCIe)* *Wi-Fi module is sold separately. |
USB | Rear USB (Total 6 ports) |
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) | |
2 x USB 3.2 Gen 2 ports (2 x Type-A) | |
1 x USB 3.2 Gen 1 port (1 x Type-A) | |
2 x USB 2.0 ports (2 x Type-A) | |
Front USB (Total 7 ports) | |
1 x USB 3.2 Gen 1 connector (supports USB Type-C) | |
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports | |
2 x USB 2.0 headers support additional 4 USB 2.0 ports | |
Audio | Realtek 7.1 Surround Sound High Definition Audio CODEC* - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback |
Audio Features | |
- Audio Shielding | |
- Power pre-regulator reduces power input noise to ensure consistent performance | |
- Premium audio capacitors | |
- Dedicated audio PCB layers | |
* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output. | |
Back Panel I/O Ports | 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) |
2 x USB 3.2 Gen 2 ports (2 x Type-A) | |
1 x USB 3.2 Gen 1 port (1 x Type-A) | |
2 x USB 2.0 ports (2 x Type-A) | |
1 x DisplayPort | |
1 x D-Sub port | |
1 x HDMI port | |
1 x Realtek 2.5Gb Ethernet port | |
3 x Audio jacks | |
Internal I/O Connectors | Fan and Cooling related |
1 x 4-pin CPU Fan header | |
1 x 4-pin AIO Pump header | |
3 x 4-pin Chassis Fan headers | |
Power related | |
1 x 24-pin Main Power connector | |
1 x 8-pin +12V Power connector | |
Storage related | |
3 x M.2 slots (Key M) | |
4 x SATA 6Gb/s ports | |
USB | |
1 x USB 3.2 Gen 1 connector (supports USB Type-C) | |
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports | |
2 x USB 2.0 headers support additional 4 USB 2.0 ports | |
Miscellaneous | |
3 x Addressable Gen 2 headers | |
2 x AURA RGB headers | |
1 x Clear CMOS header | |
1 x COM Port header | |
1 x Front Panel Audio header (AAFP) | |
1 x M.2 slot (Key E) | |
1 x S/PDIF Out header | |
1 x SPI TPM header (14-1pin) | |
1 x 20-3 pin System Panel header with Chassis intrude function | |
1 x Thunderbolt™ header | |
Special Features | ASUS 5X PROTECTION III |
- DIGI+ VRM | |
- Enhanced DRAM Overcurrent Protection | |
- ESD Guards | |
- LANGuard | |
- Overvoltage Protection | |
- SafeSlot Core+ | |
- Stainless-Steel Back I/O | |
ASUS Q-Design | |
- Q-DIMM | |
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) | |
- Q-Slot | |
ASUS Thermal Solution | |
- M.2 heatsink | |
- VRM heatsink design | |
AURA Sync | |
- AURA RGB headers | |
- Addressable Gen 2 headers | |
Software Features | ASUS Exclusive Software |
Armoury Crate | |
- AURA Creator | |
- AURA Sync | |
- Fan Xpert 2+ | |
AI Suite 3 | |
- Performance And Power Saving Utility | |
TurboV EVO | |
EPU | |
DIGI+ VRM | |
ASUS CPU-Z | |
Norton Anti-virus software (Free Trial version) | |
WinRAR | |
UEFI BIOS | |
ASUS EZ DIY | |
- ASUS CrashFree BIOS 3 | |
- ASUS EZ Flash 3 | |
- ASUS UEFI BIOS EZ Mode | |
BIOS | 128 Mb Flash ROM, UEFI AMI BIOS |
Manageability | WOL by PME, PXE |
Accessories | Cables |
2 x SATA 6Gb/s cables | |
Miscellaneous | |
1 x I/O Shield | |
1 x M.2 Rubber Package | |
2 x M.2 SSD screw packages | |
1 x M.2 Key E screw package | |
Installation Media | |
1 x Support DVD | |
Documentation | |
1 x User guide | |
Operating System | Windows 11 64-bit, Windows 10 64-bit |
Form Factor | ATX Form Factor |
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) |
PRIME B660-PLUS D4
TECHNICKÉ ŠPECIFIKÁCIE
CPU | Intel Socket LGA1700 pre procesory Intel Core™, Pentium Gold a Celeron 12. generácie* |
Podporuje technológiu Intel Turbo Boost 2.0 a technológiou Intel Turbo Boost Max 3.0** | |
* Pozrite si stránku www.asus.com pre zoznam podpory CPU. | |
** Technológia Intel Turbo Boost Max 3.0 Podpora Závisí od typov CPU. | |
Čipová súprava | Čipová súprava Intel B660 |
Pamäť | 4 x DIMM, max. 128GB, DDR4 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered memory* |
Dvojkanálová pamäťová architektúra | |
Podporuje Intel Extreme Memory Profile (XMP) | |
OptiMem | |
*Skutočná rýchlosť prenosu dát z pamäte závisí od typu procesora a modulov DRAM, viac informácií nájdete na www.asus.com pre zoznam podpory pamäte. | |
Grafika | 1 x DisplayPort** |
1 x port D-Sub | |
1 x port HDMI*** | |
*Špecifikácie grafiky sa môžu u jednotlivých typov procesorov líšiť. Pozrite si stránku www.intel.com pre akékoľvek aktualizácie. | |
** Podporuje max. 4K@60Hz podľa špecifikácie v DisplayPort 1.4. | |
***Podporuje 4K@60Hz, ako je špecifikované v HDMI 2.1. | |
**** Podpora rozlíšenia VGA závisí od rozlíšenia procesorov. | |
Rozširujúce sloty | Procesory Intel 12. generácie |
1 x PCIe 4.0 x16 slot | |
Čipová súprava Intel B660* | |
1 x PCIe 3.0 x16 slot (podporuje režim x4) | |
2 x PCIe 3.0 x1 slotov | |
* Podpora pamäte Intel Optane Memory série H na slote PCIe pripojenom k PCH | |
Úložisko | Spolu podporuje 3 x M.2 sloty a 4 x porty SATA 6 Gb/s* |
Procesory Intel 12. generácie | |
M.slot 2_1 (kľúč M), typ 2242/2260/2280 | |
- Procesory Intel 12. generácie podporujú PCIe 4.režim 0 x4. | |
Čipová súprava Intel B660 | |
M.2_2 slot (kľúč M), typ 2242/2260/2280/22110 (podporuje PCIe 4.režim 0 x4)** | |
M.2_3 slot (kľúč M), typ 2242/2260/2280 (podporuje PCIe 4.0 x2 režim) | |
4 x porty SATA 6 Gb/s | |
* Technológia Intel Rapid Storage podporuje SATA RAID 0/1/5/10. | |
** Technológia Intel Rapid Storage podporuje pamäť Intel Optane Memory série H na pripojenom PCH M.2 sloty. | |
Ethernet | 1 x Realtek 2.5Gb Ethernet |
ASUS LANGuard | |
Bezdrôtové pripojenie a Bluetooth | M.len 2 sloty (Key E, CNVi a PCIe)* * *Wi-Fi modul sa predáva samostatne. |
USB | Zadné USB (spolu 6 portov) |
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) | |
2 x USB 3.2 porty Gen 2 (2 x Type-A) | |
1 x USB 3.2 porty Gen 1 (1 x Type-A) | |
2 x USB 2.0 portov (2 x typ A) | |
Predné USB (spolu 7 portov) | |
1 x USB 3.konektor 2 Gen 1 (podporuje USB Type-C) | |
1 x USB 3.2 Gen 1 Header podporuje ďalšie 2 USB 3.2 porty Gen 1 | |
2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 portov | |
Audio | Realtek 7.1 kódovací procesor zvuku s vysokým rozlíšením Surround Sound* - podporuje: detekciu jackov, viacnásobné streamovanie, prepínanie jackov na prednom paneli - podporuje prehrávanie až do 24-bit/192 kHz |
Zvukové funkcie | |
- Tienenie zvuku | |
- Predregulátor napájania znižuje vstupný šum na zabezpečenie konzistentného výkonu | |
- Prémiové audio kondenzátory | |
- Vyhradené zvukové vrstvy PCB | |
* Na podporu 7.1 zvukový výstup priestorového zvuku. | |
Porty I/O na zadnom paneli | 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) |
2 x USB 3.2 porty Gen 2 (2 x Type-A) | |
1 x USB 3.2 porty Gen 1 (1 x Type-A) | |
2 x USB 2.0 portov (2 x typ A) | |
1 x DisplayPort | |
1 x port D-Sub | |
1 x port HDMI | |
1 x Realtek 2.port 5Gb Ethernet | |
3 x audio konektory | |
Interné konektory I/O | Ventilátor a chladenie |
1 x 4-pinový konektor ventilátora CPU | |
1 x 4-pinový konektor AIO Pump | |
3 x 4-pinové záhlavia ventilátora podvozku | |
Súvisiace s napájaním | |
1 x 24-pinový konektor hlavného napájania | |
1 x 8-pinový konektor +12 V | |
Súvisiace s ukladaním | |
3 x M.2 sloty (kľúč M) | |
4 x porty SATA 6 Gb/s | |
USB | |
1 x USB 3.konektor 2 Gen 1 (podporuje USB Type-C) | |
1 x USB 3.2 Gen 1 Header podporuje ďalšie 2 USB 3.2 porty Gen 1 | |
2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 portov | |
Rôzne | |
3 x adresovateľné hlavičky Gen 2 | |
2 x AURA RGB headery | |
1 x Clear CMOS header | |
1 x záhlavie portu COM | |
1 x Zvukový konektor na prednom paneli (AAFP) | |
1 x M.2 slot (kľúč E) | |
1 x výstupný konektor S/PDIF | |
1 x SPI TPM header (14-1pin) | |
1 x 20-3 pinový systémový panelový header s funkciou Chassis intrude | |
1 x Thunderbolt™ header | |
Špeciálne funkcie | ASUS 5X OCHRANA III |
- DIGI+ VRM | |
- Vylepšená nadprúdová ochrana DRAM | |
- Ochranné kryty ESD | |
- LANGuard | |
- Prepäťová ochrana | |
- SafeSlot Core+ | |
- Zadný vstup/výstup z nehrdzavejúcej ocele | |
ASUS Q-Design | |
- Q-DIMM | |
- Q-LED (CPU [červená], DRAM [žltá], VGA [biela], Boot Device [žltozelená]) | |
- Q-Slot | |
Tepelné riešenie ASUS | |
- M.2 chladiče | |
- Konštrukcia chladiča VRM | |
AURA Sync | |
- Hlavičky AURA RGB | |
- Adresovateľné hlavičky Gen 2 | |
Funkcie softvéru | Exkluzívny softvér ASUS |
Skrinka zbrojnice | |
- AURA Creator | |
- AURA Sync | |
- Fan Xpert 2+ | |
Sada AI Suite 3 | |
- Výkon a úspora energie | |
TurboV EVO | |
EPU | |
DIGI+ VRM | |
ASUS CPU-Z | |
Antivírusový softvér Norton (bezplatná skúšobná verzia) | |
WinRAR | |
SYSTÉM UEFI BIOS | |
ASUS EZ DIY | |
- ASUS CrashFree BIOS 3 | |
- ASUS EZ Flash 3 | |
- Režim EZ systému ASUS UEFI BIOS | |
BIOS | 128 Mb Flash ROM, UEFI AMI BIOS |
Spravovateľnosť | WOL podľa PME, PXE |
Príslušenstvo | Káble |
2 x káble SATA 6 Gb/s | |
Rôzne | |
1 x I/O štít | |
1 x M.2 gumové balenia | |
2 x M.2 balíky skrutiek SSD | |
1 x M.2 Kľúčové balenie skrutiek E | |
Inštalačné médiá | |
1 x podporné DVD | |
Dokumentácia | |
1 x používateľská príručka | |
Operačný systém | Windows 11 64-bit, Windows 10 64-bit |
Faktor formy | Formát ATX |
12 palcov x 9.6 palcov ( 30.5 cm x 24.4 cm ) |
