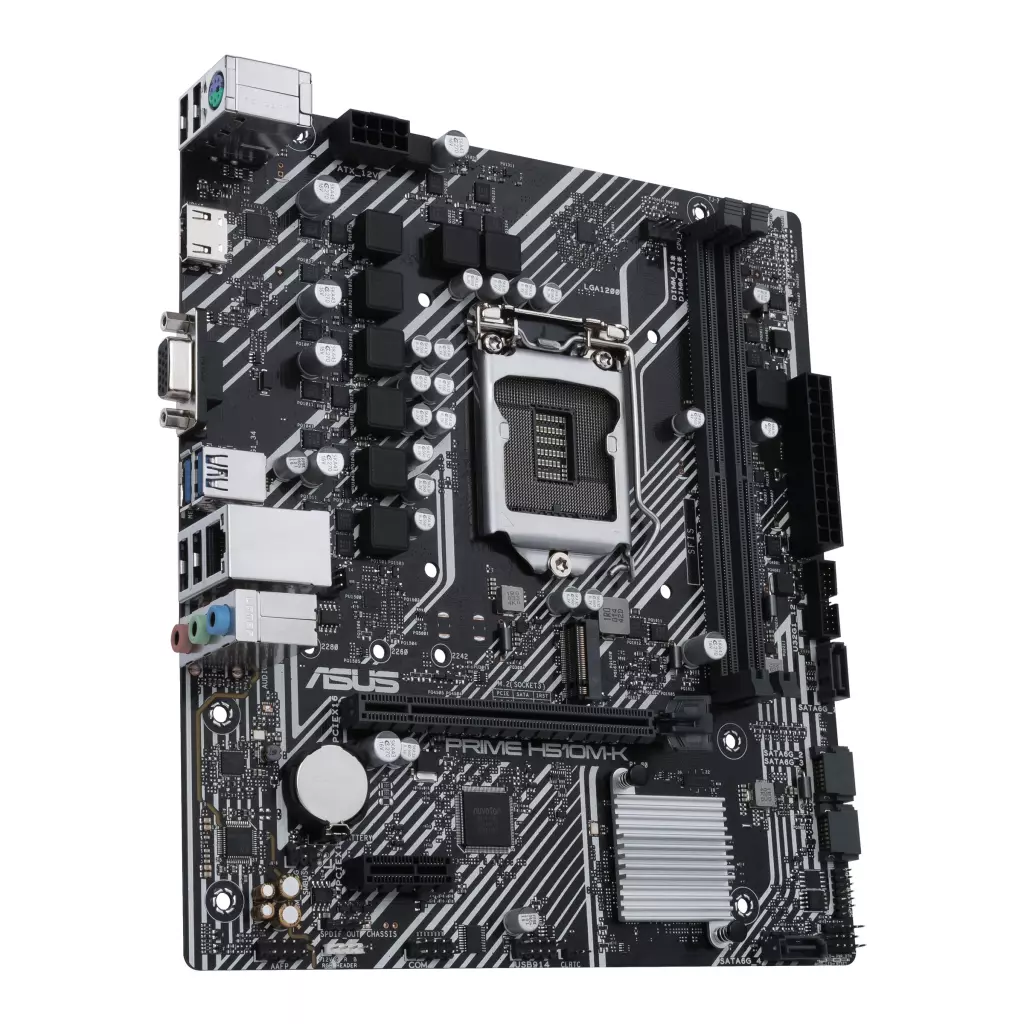

ASUS Prime H510M-K

ASUS PRIME H510M-K

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů 10. a 11. generace Intel Core/ Pentium/ Celeron (patice LGA1200)

Čipová sada Intel H510

Paměť 2x DDR4 paměťový slot, podpora až 64 GB Podpora DDR4 3200 (OC)/ 2933/ 2800/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2800/ 2666/ 2400/ 2133 MHz CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz Dvoukanálová architektura pamětí Podpora Non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP)

Sloty Intel CPU 1x PCIe 4.0 x16 slot CPU Intel 10. gen. podporuje PCIe 3.0 Intel H510 čipová sada 1x PCIe 3.0 x1 slot

Grafika 1x HDMI port, podporující max. rozlišení 4K při 60 Hz 1x VGA port

Úložiště 4x SATA 6Gb/s port 1x M.2 slot, M Key, pro jednotky typu 2242/ 2260/ 2280 (PCIe 3.0 x4 a SATA režim)

USB 4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 6x USB 2.0 port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)

Audio Realtek ALC897/887 Codec 7.1kanálové High Definition Audio

LAN 1x Intel I219V Gigabit LAN řadič

Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin ATX 12V napájecí konektor 4x SATA 6Gb/s konektor 1x M.2 slot, M Key 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 1x USB 2.0 konektor (podporuje 2x USB 2.0 port) 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor systémového ventilátoru 1x 4-pin konektor RGB 1x audio konektor předního panelu 1x konektor systémového panelu 1x konektor sériového portu 1x TPM konektor 1x konektor reproduktoru 1x konektor S/PDIF výstupu 1x propojka Clear CMOS

Porty na zadním panelu 1x PS/2 combo port klávesnice a myši 1x HDMI 1x VGA 2x USB 3.2 Gen1 (USB 3.0) 4x USB 2.0 1x RJ-45 3x audio jack

Rozměry 22,6 x 20,3 cm Micro ATX formát

Parametr	Hodnota
Socket (patice)	Socket 1200
Formát	micro ATX
Integrovaná grafická karta	Ano
Chipset	Intel
Technologie paměti RAM	DDR4
PCI express 16x	1
Rozhraní	HDMI
Rozhraní	VGA
Rozhraní	USB 2.0
Rozhraní	USB 3.2
Rozhraní	3.5mm Jack
Další rozhraní	S/PDIF
Další rozhraní	M.2

Specifikace:

PRIME H510M-K

Intel H510 (LGA 1200) micro ATX motherboard with PCIe 4.0, 32Gbps M.2 slot, Intel 1 Gb Ethernet, HDMI, D-Sub, USB 3.2 Gen 1 Type-A, SATA 6 Gbps, COM header, and RGB header

• Intel LGA 1200 socket: Ready for 11th and 10th Gen Intel Processors
• Ultrafast connectivity: PCIe 4.0, 32Gbps M.2 slot, Intel 1 Gb Ethernet and USB 3.2 Gen 1
• Comprehensive cooling: PCH heatsink and Fan Xpert
• 5X Protection III: Multiple hardware safeguards for all-round protection

CPU

Intel Socket LGA1200 for 11th Gen Intel Core™ Processors & 10th Gen Intel Core™, Pentium Gold and Celeron Processors Supports Intel 14 nm CPU Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list. ** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types.

Chipset

H510

Memory

Memory Channels:2DDR4 (Dual Channel) Max Memory Size:64GB DDR4 3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory* Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) * 10th Gen Intel Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz. * 11th Gen Intel processors support 2933/2800/2666/2400/2133 natively. * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.

Graphics

1 x D-Sub 1 x HDMI 2.0 * Graphics specifications may vary between CPU types. ** Only Intel 11th Gen processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz. Please refer to www.intel.com for any updates.

Expansion Slots

Intel 11th & 10th Gen Processors 1 x PCIe 4.0/3.0 x16 slot - Intel 11th Gen processors support PCIe 4.0 x16 - Intel 10th Gen processors support PCIe 3.0 x16 Intel H510 Chipset 1 x PCIe 3.0 x1 slot

Storage

Supports 1 x M.2 slot and 4 x SATA 6Gb/s ports Intel H510 Chipset M.2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes) 4 x SATA 6Gb/s ports * The M.2 slot shares bandwidth with the SATA6G_2 port. When a device in SATA mode is installed on the M.2 slot, the SATA6G_2 port cannot be used.

Ethernet

1 x Intel I219-V 1Gb Ethernet ASUS LANGuard

USB

Rear USB:Total 6 ports 2 x USB 3.2 Gen 1 ports (2 x Type-A) 4 x USB 2.0 ports (4 x Type-A) Front USB:Total 4 ports 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 1 x USB 2.0 header supports additional 2 USB 2.0 ports

Audio

Realtek ALC897/887 7.1 Surround Sound High Definition Audio CODEC* - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback" Audio Features - Audio Shielding - Dedicated audio PCB layers * A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.

Back Panel I/O Ports

2 x USB 3.2 Gen 1 ports (2 x Type-A) 4 x USB 2.0 ports (4 x Type-A) 1 x D-Sub port 1 x HDMI™ port 1 x Intel I219-V 1Gb Ethernet port 3 x Audio jacks 1 x PS/2 Keyboard/Mouse combo port

Internal I/O Connectors

Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin Chassis Fan header Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector Storage related 1 x M.2 slot (Key M) 4 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 1 x USB 2.0 header supports additional 2 USB 2.0 ports Miscellaneous 1 x RGB header 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x S/PDIF Out header 1 x Speaker header 1 x SPI TPM header (14-1pin) 1 x 10-1 pin System Panel header

Special Features

ASUS 5X PROTECTION III - DIGI+ VRM - LANGuard - Overvoltage Protection - SafeSlot Core - Stainless-Steel Back I/O ASUS Q-Design - Q-DIMM - Q-Slot ASUS Thermal Solution - Aluminum heatsink design ASUS Lighting Control - RGB header

Software Features

ASUS Exclusive Software Armoury Crate AI Suite 3 - Performance And Power Saving Utility TurboV EVO EPU DIGI+ VRM Fan Xpert - EZ update ASUS CPU-Z AI Charger DAEMON Tools Norton Anti-virus software (Free Trial version) WinRAR UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Manageability

WOL by PME, PXE

Accessories

Cables 2 x SATA 6Gb/s cables Miscellaneous 1 x I/O Shield 1 x M.2 ANCHOR Installation Media 1 x Support DVD Documentation 1 x User manual

Operating System

Windows 10 64bit

Form Factor

microATX 22.6cm x 20.3cm

Nefunkční - poškozené piny (viz foto) Základní deska Intel® H510 (s paticí LGA 1200) velikosti micro ATX s rozhraním PCIe 4.0, 32Gbps M.2 slot, Intel® 1 Gb Ethernet, HDMI, D-Sub, USB 3.2 Gen 1 Type-A, SATA 6 Gbps, portem COM a konektorem pro připojení RGB osvětlení Patice Intel® LGA 1200: připravena na procesory Intel® 11. a 10. generace Extrémně rychlé připojení: rozhraní PCIe 4.0, slot M.2 s přenosovou rychlostí až 32 Gb/s, ethernetový port Intel® s přenosovou rychlostí až 1 Gb/s a USB 3.2 Gen 1 Komplexní chlazení: Chladič čipsetu (PCH) a nástroj Fan Xpert Technologie 5X Protection III: několik hardwarových opatření zajišťuje celkovou ochranu

ASUS PRIME H510M-K. Výrobce procesoru: Intel, Patice procesoru: LGA 1200 (Socket H5), Kompatibilní procesory: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Podporované typy paměti: DDR4-SDRAM, Maximální vnitřní paměť: 64 GB, Typ paměťových slotů: DIMM. Podporovaná rozhraní úložiště: M.2, PCI Express 3.0, SATA III, Podporované typy úložišť: HDD & SSD. Maximální rozlišení: 3840 x 2160 px. Verze HDMI: 1.4/2.0, Konektor USB: USB Typ-A

Chipset: Intel® H510 Chipset Rozměrový formát: mATX Form Factor (226 mm x 203 mm) Podpora pro procesory: Intel® Socket LGA1200 for 11th Gen Intel® Core™ processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Patice procesoru: LGA 1200 Pozice na paměti: 2x DDR4 DIMM Podpora pro paměti: *3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory Max.velikost operační paměti: 64 GB Podpora pro paměti typu: DDR4 *Dual Channel Memory Architecture *Intel® Extreme Memory Profile (XMP) Grafické výstupy: *Integrated Graphics Processor (na základě procesoru) Zvuková karta: *Realtek ALC897/887 7.1 Surround Sound High Definition Audio CODEC Síťová karta: *1x Intel® I219-V 1Gb Ethernet Rozšiřující sloty: *1x PCIe 4.0/3.0 x16 slot *1x PCIe 3.0 x1 slot SATA: *4x SATA 6Gb/s ports M.2: *M.2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes) USB: *zadní USB porty ( celkem 6 ) *2x USB 3.2 Gen 1 ports (2 x Type-A) *4x USB 2.0 ports (4 x Type-A) *přední USB porty ( celkem 4 ) *2x USB 3.2 Gen 1 ports *2x USB 2.0 ports Interní porty: *1x 4-pin CPU Fan header *1x 4-pin Chassis Fan header *1x 24-pin Main Power connector *1x 8-pin +12V Power connector *1x M.2 slot (Key M) *4x SATA 6Gb/s ports *1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports *1x USB 2.0 header supports additional 2 USB 2.0 ports *1x RGB header *1x Clear CMOS header *1x COM Port header *1x Front Panel Audio header (AAFP) *1x S/PDIF Out header *1x Speaker header *1x SPI TPM header (14-1pin) *1x 10-1 pin System Panel header Externí porty: *2x USB 3.2 Gen 1 ports (2 x Type-A) *4x USB 2.0 ports (4 x Type-A) *1x D-Sub port *1x HDMI™ port *1x Intel® I219-V 1Gb Ethernet port *3x Audio jacks *1x PS/2 Keyboard/Mouse combo port Obsah balení: *2x SATA 6Gb/s cables *1x I/O Shield *1x M.2 ANCHOR *1x Support DVD *1x User manual BIOS: 128 Mb Flash ROM, UEFI AMI BIOS Stránka výrobce: https://www.asus.com/Motherboards-Components/Motherboards/All-series/PRIME-H510M-K https://www.asus.com/microsite/motherboard/ASUS-motherboards-Win11-ready/ https://www.asus.com/support/FAQ/1046215

PRIME H510M-K

Základná doska Intel H510 (LGA 1200) micro ATX s rozhraním PCIe 4.0, 32 Gb/s M.2 slot, Intel 1 Gb Ethernet, HDMI, D-Sub, USB 3.2 Gen 1 Type-A, SATA 6 Gb/s, COM header a RGB header

• Socket Intel LGA 1200: pripravený na procesory Intel 11. a 10. generácie
• Ultrarýchle pripojenie: PCIe 4.0, 32 Gb/s M.2, Intel 1 Gb Ethernet a USB 3.2 Gen 1
• Komplexné chladenie: chladič PCH a Fan Xpert
• 5X Protection III: Viacnásobné hardvérové zabezpečenie na všestrannú ochranu

CPU

Intel Socket LGA1200 pre procesory Intel Core™ 11. generácie a procesory Intel Core™, Pentium Gold a Celeron 10. generácie Podporuje 14 nm procesory Intel Podporuje technológiu Intel Turbo Boost 2.0 a technológiou Intel Turbo Boost Max 3.0** * Pozri www.asus.com pre zoznam podpory CPU. ** Technológia Intel Turbo Boost Max 3.0 Podpora Závisí od typov CPU.

Čipová súprava

H510

Pamäť

Pamäťové kanály: 2DDR4 (Dual Channel) Maximálna veľkosť pamäte: 64 GB DDR4 3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, nevyrovnávaná pamäť* Dvojkanálová architektúra pamäte Podporuje Intel Extreme Memory Profile (XMP) * Procesory Intel Core™ i7/i9 10. generácie podporujú 2933/2800/2666/2400/2133 natívne, ostatné budú pracovať s maximálnou prenosovou rýchlosťou DDR4 2666 MHz. * procesory Intel 11. generácie podporujú 2933/2800/2666/2400/2133 natívne. * Pozrite si stránku www.asus.com pre zoznamy kvalifikovaných dodávateľov (Qualified Vendors Lists) a podpora frekvencie pamäte závisí od typov procesorov.

Grafika

1 x D-Sub 1 x HDMI 2.0 * Špecifikácie grafiky sa môžu u jednotlivých typov procesorov líšiť. ** Iba procesory Intel 11. generácie podporujú HDMI™ 2.0 s max. rozlíšenie 4K@60Hz, iné podporujú len HDMI™ 1.4 s max. rozlíšenie 4K@30Hz. Pozrite si, prosím, www.intel.com pre akékoľvek aktualizácie.

Rozširujúce sloty

Procesory Intel 11. a 10. generácie 1 x PCIe 4.0/3.0 x16 slot - Procesory Intel 11. generácie podporujú PCIe 4.0 x16 - Procesory Intel 10. generácie podporujú PCIe 3.0 x16 Intel H510 Chipset 1 x PCIe 3.0 x1 Slot

Úložisko

Podporuje 1 x M.2 sloty a 4 x porty SATA 6 Gb/s Čipová sada Intel H510 M.2 slot (kľúč M), typ 2242/2260/2280 (podporuje PCIe 3.0 x4 a režimy SATA) 4 x porty SATA 6 Gb/s * M.2 zdieľa šírku pásma s portom SATA6G_2. Keď je na disku M nainštalované zariadenie v režime SATA.2, port SATA6G_2 sa nedá použiť.

Ethernet

1 x Intel I219-V 1Gb Ethernet ASUS LANGuard

USB

Zadné USB: Spolu 6 portov 2 x USB 3.2 porty Gen 1 (2 x Type-A) 4 x USB 2.0 portov (4 x typ A) Predné USB:Spolu 4 porty 1 x USB 3.2 Gen 1 Header podporuje ďalšie 2 USB 3.2 porty Gen 1 1 x USB 2.0 podporuje ďalšie 2 USB 2.0 portov

Audio

Realtek ALC897/887 7.1 Surround Sound High Definition Audio CODEC* - Podporuje: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Podporuje až 24-Bit/192 kHz prehrávanie" Audio funkcie - Audio Shielding - Dedicated audio PCB layers * Na podporu 7.1 zvukový výstup priestorového zvuku.

Porty I/O na zadnom paneli

2 x USB 3.2 porty Gen 1 (2 x Type-A) 4 x USB 2.0 portov (4 x typ A) 1 x D-Sub port 1 x HDMI™ port 1 x Intel I219-V 1Gb Ethernet port 3 x audio konektory 1 x kombinovaný port PS/2 klávesnica/myš

Interné konektory I/O

Ventilátory a chladenie 1 x 4-pinový konektor ventilátora CPU 1 x 4-pinový konektor ventilátora šasi Napájanie 1 x 24-pinový konektor hlavného napájania 1 x 8-pinový konektor napájania +12 V Ukladanie 1 x M.2 slot (Key M) 4 x SATA 6Gb/s porty USB 1 x USB 3.2 Gen 1 Header podporuje ďalšie 2 USB 3.2 porty Gen 1 1 x USB 2.0 podporuje ďalšie 2 USB 2.0 portov Rôzne 1 x RGB header 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x S/PDIF Out header 1 x Speaker header 1 x SPI TPM header (14-1pin) 1 x 10-1 pin System Panel header

Špeciálne funkcie

ASUS 5X PROTECTION III - DIGI+ VRM - LANGuard - Prepäťová ochrana - SafeSlot Core - Zadný vstup/výstup z nerezovej ocele ASUS Q-Design - Q-DIMM - Q-Slot ASUS Thermal Solution - Hliníkový dizajn chladiča ASUS Lighting Control - RGB header

Funkcie softvéru

Exkluzívny softvér ASUS Armoury Crate AI Suite 3 - Nástroj na úsporu výkonu a energie TurboV EVO EPU DIGI+ VRM Fan Xpert - EZ update ASUS CPU-Z AI Charger DAEMON Tools Antivírusový softvér Norton (bezplatná skúšobná verzia) WinRAR UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Spravovateľnosť

WOL podľa PME, PXE

Príslušenstvo

Káble 2 x káble SATA 6 Gb/s Rôzne 1 x I/O Shield 1 x M.2 ANCHOR Inštalačné médium 1 x DVD s podporou Dokumentácia 1 x návod na použitie

Operačný systém

Windows 10 64bit

Faktor formy

microATX 22.6 cm x 20.3cm.
