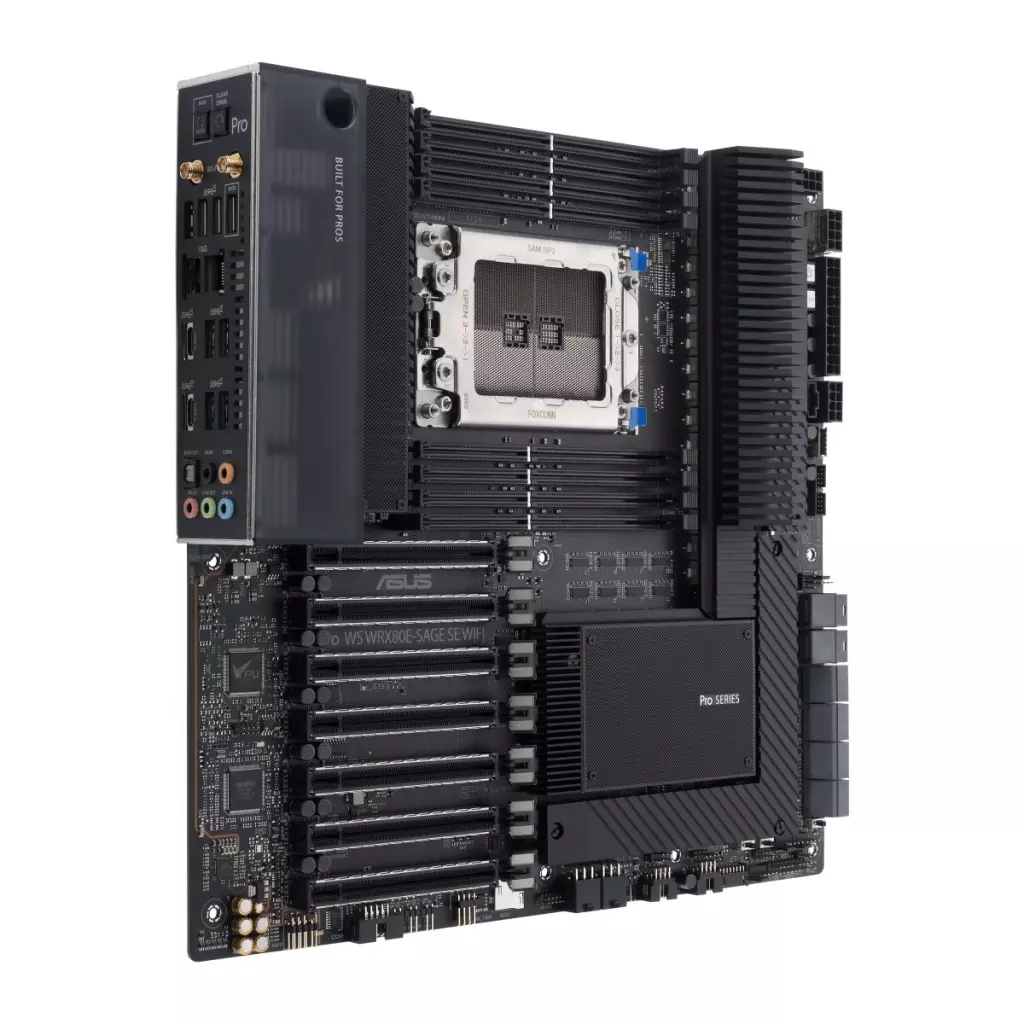

ASUS Pro WS WRX80E-SAGE SE WIFI

Pro WS WRX80E-SAGE SE WIFI

Základná doska pre pracovné stanice AMD WRX80 Ryzen™ Threadripper™ PRO extended-ATX s duálnou 10 G LAN, USB 3.2 Gen 2x2 port Type-C, 7 x PCIe 4.0 x16 slotov, 3 x M.2 PCIe 4.0, ASMB9-iKVM, 2 x U.2 a 16 výkonových stupňov

• Socket AMD sWRX8: pripravený pre procesory AMD Ryzen™ Threadripper™ radu PRO
• Ultrarýchle pripojenie: USB 3.2 Gen 2x2 port typu C, 10 x USB 3.2 porty Gen 2, 3 x M.2 PCIe 4.0, HYPER M.2 karty x16 Gen 4 a duálny 10Gb Ethernet Intel X550-AT2
• Vzdialená správa ASMB9-iKVM: čip BMC poskytuje inteligenciu pre svoju architektúru IPMI na správu mimo pásma s cieľom zlepšiť kontrolu na úrovni hardvéru na zlepšenie efektívnosti IT
• Silný výkon: 16 výkonových stupňov, podpora viacerých GPU a podpora pamäte R-DIMM
• Dôveryhodná stabilita: Testovaná pre nepretržitú spoľahlivosť, overená pre spoľahlivú kompatibilitu a vybavená systémom SafeSlot pre maximálne zabezpečenie

CPU

Procesory AMD Ryzen™ Threadripper™ Pro* * Pozri www.asus.com pre zoznam podpory CPU.

Čipová súprava

Čipová súprava AMD WRX80

Pamäť

Pamäťové kanály: 8DDR4 (osem kanálov) Maximálna veľkosť pamäte: 2048 GB 8 x DIMM, max. 2048 GB, DDR4 3200/3000/2933/2800/2666/2400/2133 MHz ECC a Non-ECC, vyrovnávacia pamäť a nevyrovnávacia pamäť, U-DIMM, R-DIMM a 3DS R-DIMM Pamäť* 8 kanálová architektúra pamäte * Pozri www.asus.com pre zoznamy kvalifikovaných predajcov pamäte (Qualified Vendors Lists).

Rozširujúce sloty

Procesory AMD Ryzen™ Threadripper™ série PRO 7 x PCIe 4.0/3.0 x16 slot(y)* * Podpora rozdvojenia šírky pásma PCIe pre funkciu RAID na CPU.

Podpora viacerých grafických procesorov

Podporuje technológiu NVIDIA 4-Way/3-Way/2-Way SLI

Úložisko

Podporuje 3 x M.2 sloty a 12 portov SATA 6 Gb/s Procesory AMD Ryzen™ Threadripper™ série PRO M.2_1 slot (kľúč M), typ 2242/2260/2280/22110 (podporuje PCIe 4.0 x4 a režimy SATA) M.2_2 slot (kľúč M), typ 2242/2260/2280/22110 (podporuje PCIe 4.0 x4 a režimy SATA) U.slot 2_1 podporuje U.2 zariadenia NVMe a až 2 zariadenia SATA* Čipová sada AMD WRX80 M.2_3 slot (kľúč M), typ 2242/2260/2280/22110 (podporuje PCIe 4.0 x4 a režimy SATA) U.slot 2_2 podporuje U.2 zariadenia NVMe a až 2 zariadenia SATA* 4 x porty SATA 6 Gb/s ASMedia ASM1061 Controller 4 x porty SATA 6 Gb/s Podporuje konfigurácie NVMe RAID cez M.2 sklady *U.2_1 slot zdieľa šírku pásma s M.2_2, U.2_2 slot zdieľa šírku pásma s M.2_3. Keď M.2_2 slot je obsadený, U.2_1 slot bude vypnutý. Keď M.2_3 slot je obsadený, U.slot 2_2 bude vypnutý.

Ethernet

1 x Intel X550-AT2 dual 10Gb Ethernet ASUS LANGuard

Bezdrôtové pripojenie a Bluetooth

Intel Wi-Fi 6 AX200 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) podporuje 1024QAM/OFDMA/MU-MIMO Podporuje až 2.maximálna rýchlosť prenosu dát 4Gbps Podporuje 2.4/5GHz Dual-Band Podporuje šírku pásma kanálov: HT20/HT40/HT80/HT160 Podporuje rozhranie PCIe Bluetooth v5.1

USB

Zadné USB: Spolu 10 portov 1 x USB 3.2 Gen 2x2 porty (1 x USB Type-C) 9 x USB 3.2 porty Gen 2 (8 x Type-A + 1 x USB Type-C) Predné USB:Spolu 7 portov 1 x USB 3.2 konektory Gen 2 (podporujú USB Type-C) 1 x USB 3.2 Hlavička(y) Gen 1 podporuje(ú) ďalšie 2 USB 3.2 porty Gen 1 2 x USB 2.0 hlavička(y) podporuje(ú) ďalšie 4 USB 2.0 portov

Audio

Relatek ALC4080 7.1 Surround Sound High Definition Audio CODEC - Impedančný senzor pre predné a zadné slúchadlové výstupy - Podporuje: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Vysokokvalitný 120 dB SNR stereo výstup prehrávania a 113 dB SNR vstup pre nahrávanie - Podporuje až 32-Bit/384 kHz prehrávanie" Audio funkcie - Audio tienenie - Predregulátor napájania znižuje vstupný šum pre zabezpečenie konzistentného výkonu - Zadný optický S/PDIF výstupný port - Prémiové japonské audio kondenzátory - Vyhradené audio vrstvy PCB - Unikátny de-pop obvod

Porty I/O na zadnom paneli

1 x USB 3.2 Gen 2x2 porty (1 x USB Type-C) 9 x USB 3.2 porty 2. generácie (8 x USB typu A + 1 x USB typu C) 1 x modul Wi-Fi ASUS 2 x duálny 10Gb Ethernet port Intel X550-AT2 5 x audio konektory 1 x optický S/PDIF výstup 1 x tlačidlo BIOS FlashBack™ 1 x tlačidlo Clear CMOS

Interné konektory I/O

Ventilátory a chladenie 1 x 4-pinový záhlavník ventilátora (ventilátorov) CPU 1 x 4-pinový záhlavník ventilátora (ventilátorov) CPU OPT 6 x 4-pinový záhlavník ventilátora (ventilátorov) šasi 1 x záhlavník ventilátora chladiča VRM 1 x záhlavník ventilátora čipovej sady Napájanie 1 x 24-pinový konektor hlavného napájania 2 x 8-pinový konektor napájania +12V 2 x 6-pinový konektor PCIe grafickej karty 1 x 8-pinový konektor napájania PCIe Úložisko 3 x M.2 sloty (kľúč M) 8 x porty SATA 6 Gb/s 2 x U.2 sloty USB 1 x USB 3.2 Gen 2 konektor (podporuje USB Type-C) 1 x USB 3.2 Hlavička(y) Gen 1 podporuje(ú) ďalšie 2 USB 3.2 porty Gen 1 2 x USB 2.0 hlavička(y) podporuje(ú) ďalšie 4 USB 2. 0 portov BMC Súvisiace 1 x BMC prepínač 1 x IPMI prepínač 1 x Messange LED header 1 x zásuvka pre Micro SD kartu 2 x LAN LED header(y) 1 x Location LED header 1 x Location button header 1 x PSU_SMB header 1 x SMART_PSU switch 1 x VGA switch 1 x VGA header 1 x VPP_I2C header Rôzne 1 x COM Port header 1 x FlexKey button 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Start button 1 x 20-3 pin System Panel header with Chassis intrude function [email protected]

Špeciálne funkcie

ASUS Q-Design - Q-Code - Q-Connector - Q-DIMM - Q-LED (CPU [červená], DRAM [žltá], VGA [biela], Boot Device [žltozelená]) - Q-Slot ASUS Thermal Solution - M.2 chladiče ASUS EZ DIY - Tlačidlo BIOS FlashBack™ - LED dióda BIOS FlashBack™ - Tlačidlo Clear CMOS - ProCool II - Predmontovaný I/O štít - SafeSlot Dizajn základnej dosky šitý na mieru a funkcie zamerané na podnikanie - Denník udalostí v ASMB9-iKVM - Spoľahlivosť 24/7 - Nadprúdová ochrana ASMB9-iKVM pre KVM-over-Internet

Funkcie softvéru

Exkluzívny softvér ASUS Armoury Crate ASUS CPU-Z AI Charger ASUS Turbo LAN DAEMON Tools DTS:X Ultra Antivírusový softvér Norton (bezplatná skúšobná verzia) WinRAR UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode

BIOS

256 Mb Flash ROM, UEFI AMI BIOS

Spravovateľnosť

WOL podľa PME, PXE

Príslušenstvo

Káble 6 x káble SATA 6 Gb/s 1 x kábel VGA Rôzne 1 x pohyblivé antény ASUS 2x2 Dual-Band Wi-Fi 1 x Hyper M.2 karty X16 Gen 4 3 x M.2 Gumové obaly 3 x M.2 balenia skrutiek SSD 1 x Q-konektor Inštalačné médium 1 x podporné DVD Dokumentácia 1 x návod na použitie

Operačný systém

Windows 10 64bit

Faktor formy

Rozšírený ATX 30.98 x 33.02cm.

ASUS Pro WS WRX80E-SAGE SE WIFI * vzdálená správa ASMB9-iKVM * podpora více GPU * podpora paměti R-DIMM Chipset: AMD WRX80 Rozměrový formát: EATX (EEB) 309,8x330,2mm Podpora pro procesory: AMD Ryzen™ Threadripper™ PRO Series Patice procesoru: sWRX8 Paměť: * 8x DIMM, max. 2048GB, DDR4 3200/3000/2933/2800/2666/2400/2133 ECC a Non-ECC, s vyrovnávací pamětí a bez vyrovnávací paměti, U-DIMM, R-DIMM, 3DS R-DIMM a LR-DIMM paměť * osmikanálová architektura paměti Grafické výstupy: podporuje technologii NVIDIA 4-Way/3-Way/2-Way SLI® Zvuková karta: Relatek ALC4080 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 32-bit/384kHz Ethernet: Intel® X550-AT2 dual 10Gb Ethernet WLAN + Bluetooth: 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) + Bluetooth® v5.2 Rozšiřující sloty: 7x PCIe 4.0/3.0 x16 Podpora RAID: ano Úložný prostor: celkem podporuje 3 sloty M.2 a 8 portů SATA 6Gb/s * M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4 a SATA) * M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4 a SATA) * M.2_3 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4 a SATA) * 8x SATA 6Gb/s * U.2_1 podporuje zařízení U.2 NVMe a až 4 zařízení SATA * U.2_2 podporuje zařízení U.2 NVMe a až 4 zařízení SATA USB: Zadní USB (celkem 10 portů) * 1x USB 3.2 Gen 2x2 (1x USB typ-C®) * 9x USB 3.2 Gen 2 (8x typ-A + 1x USB typ-C®) Přední USB (celkem 7 portů) * 1x USB 3.2 Gen 2 konektor (podpora USB typ-C®) * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0 header - podpora dalších 4 portů USB 2.0 Porty na zadním panelu: * 1x USB 3.2 Gen 2x2 (1x USB typ-C®) * 9x USB 3.2 Gen 2 (8x typ-A + 1x USB typ-C®) * 1x modul Wi-Fi * 2x Intel® X550-AT2 * 5x audio konektor * 1x optický výstupní port S/PDIF * 1x tlačítko BIOS FlashBack™ * 1x tlačítko Clear CMOS Interní porty: Související s ventilátorem a chlazením * 1x 4-pin CPU Fan header * 1x 4-pin CPU OPT Fan header * 6x 4-pin Chassis Fan header * 1x VRM heatsink Fan header * 1x Chipset Fan header Napájení * 1x 24-pin hlavní napájecí konektor * 2x 8-pin +12V napájecí konektor * 1x 8-pin napájecí konektor PCIe * 2x 6-pin konektor grafické karty PCIe Související s úložištěm * 3x M.2 slot (Key M) * 8x SATA 6Gb/s port * 2x slot U.2 USB * 1x USB 3.2 Gen 2 konektor (podpora USB typ-C®) * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0 header - podpora dalších 4 portů USB 2.0 Související s BMC * 1x přepínač BMC * 1x přepínač IPMI * 1x LED Messange header * 1x slot pro kartu Micro SD * 2x LAN LED header * 1x Location LED header * 1x Location button header * 1x PSU_SMB header * 1x přepínač SMART_PSU * 1x přepínač VGA * 1x VGA header * 1x VPP_I2C header Ostatní * 1x COM Port header * 1x tlačítko FlexKey * 1x Front Panel Audio header (AAFP) * 1x SPI TPM header (14-1pin) * 1x tlačítko Start * 1x 20-3 pin System Panel header s funkcí Chassis intrude * 1x RTC Battery header * 1x Thermal Sensor header BIOS: 256Mb Flash ROM, UEFI AMI BIOS Příslušenství: * 6x SATA 6Gb/s kabel * 1x VGA kabel * 1x ASUS Wi-Fi anténa * 1x karta Hyper M.2 X16 Gen 4 * 4x balení M.2 podložek * 6x balení šroubů pro M.2 SSD * 1x Q konektor * 1x DVD * 1x uživatelská příručka Odkaz na stránku výrobce: https://www.asus.com/cz/motherboards-components/motherboards/workstation/pro-ws-wrx80e-sage-se-wifi/

ASUS Pro WS WRX80E-SAGE SE WIFI

CPU Podpora procesorů AMD Ryzen Threadripper PRO série 3000WX a 5000WX (patice WRX8)

Čipová sada AMD WRX80

Paměť 8x DDR4 paměťový slot, podpora až 2048 GB Podpora DDR4 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz Osmikanálová architektura pamětí Podpora ECC a Non-ECC, s vyrovnávací pamětí i bez vyrovnávací paměti Podpora UDIMM, RDIMM, 3DS RDIMM a LRDIMM paměťových modulů

Sloty 7x PCIe 3.0/4.0 x16 slot

Multi-GPU Podpora NVIDIA 4-Way, 3-Way a 2-Way SLI Podpora AMD 4-Way, 3-Way a 2-Way CrossFireX technologie

Úložiště ASMedia ASM1061 řadič 4x SATA 6Gb/s port AMD WRX80 čipová sada 4x SATA 6Gb/s port 1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 a SATA režim) 1x U.2 slot (podporuje PCIe 3.0 x4 NVMe a SATA) AMD Ryzen Threadripper PRO 2x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 a SATA režim) 1x U.2 slot (podporuje PCIe 3.0 x4 NVMe a SATA) Podpora RAID 0, RAID 1, RAID 10 pro SATA jednotky Podpora RAID 0, RAID 1, RAID 10 pro M.2 NVMe jednotky

USB 1x USB 3.2 Gen2x2 typ C port na zadním panelu 8x USB 3.2 Gen2 (USB 3.1 Gen2) typ A port na zadním panelu 2x USB-C 3.2 Gen2 port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor) 2x USB 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor 4x USB 2.0 port dostupný přes interní USB konektory

Audio Realtek ALC4080 7.1kanálové High Definition Audio Podpora S/PDIF výstupu

LAN 1x Intel X550-AT2 Dual 10Gigabit LAN řadič

WLAN/ Bluetooth Intel Wi-Fi 6 AX200 Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz) Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.2

Interní konektory 1x 4-pin konektor ventilátoru CPU 1x 4-pin konektor volitelného ventilátoru CPU 6x 4-pin konektor systémového ventilátoru 1x konektor ventilátoru VRM 1x konektor ventilátoru čipsetu 1x 24-pin ATX hlavní napájecí konektor 2x 8-pin ATX 12V napájecí konektor 2x 6-pin PCIe GPU napájecí konektor 1x 8-pin PCIe napájecí konektor 8x SATA 6Gb/s konektor 3x M.2 slot, M Key 2x U.2 slot 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ C konektor 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x přepínač BMC 1x přepínač IPMI 1x konektor Message LED 1x slot pro Micro SD kartu 2x konektor LAN LED 1x konektor Location LED 1x konektor Location tlačítka 1x konektor PSU_SMB 1x přepínač SMART_PSU 1x přepínač VGA 1x konektor VGA 1x konektor VPP_I2C 1x konektor sériového portu 1x tlačítko FlexKey 1x audio konektor předního panelu 1x SPI TPM konektor 1x tlačítko Start 1x konektor předního panelu a detekce otevření skříně 1x konektor RTC Battery 1x konektor teplotního čidla

Porty na zadním panelu 1x tlačítko BIOS Flashback 1x tlačítko Clear CMOS 2x konektor Wi-Fi antény 1x USB 3.2 Gen2x2 typ C 8x USB 3.2 Gen2 (USB 3.1 Gen2) typ A 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ C 2x RJ-45 1x optický S/PDIF výstup 5x audio jack

Rozměry 30,98 x 33,02 cm EATX formát

AMD WRX80 Ryzen™ Threadripper™ PRO extended-ATX workstation motherboard with Intel dual 10 G LAN, USB 3.2 Gen 2x2 Type-C port, 7 x PCIe 4.0 x16 slots, 3 x M.2 PCIe 4.0, ASMB9-iKVM, 2 x U.2 and 16 power stages Chipset: AMD WRX80 Chipset Rozměrový formát: Extended ATX Form Factor (309.8 mm x 330.2 mm) Podpora pro procesory: AMD® Ryzen™ Threadripper™ Pro Processors Patice procesoru: WRX8 socket Pozice na paměti: 8x DDR4 Podpora pro paměti: 3200/3000/2933/2800/2666/2400/2133 MHz ECC and Non-ECC, buffered and Un-buffered, U-DIMM, R-DIMM and 3DS R-DIMM Memory Max.velikost operační paměti: 2048 GB Podpora pro paměti typu: DDR4 8 Channel Memory Architecture Grafická karta: Ne Multi GPU: Supports NVIDIA 4-Way/3-Way/2-Way SLI® Technology Zvuková karta: Relatek ALC4080 7.1 Surround Sound High Definition Audio CODEC Síťová karta: Intel® X550-AT2 dual 10Gb Ethernet 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) Bluetooth v5.2 Rozšiřující sloty: 7x PCIe 4.0/3.0 x16 slot(s) RAID řadič: Ano SATA: 8x SATA 6Gb/s ports M.2: 1x M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 1x M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 1x M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) USB: zadní USB porty ( celkem 10 ) 1x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®) 9x USB 3.2 Gen 2 port(s) (8 x Type-A + 1 x USB Type-C®) přední USB porty ( celkem 7 ) 1x USB 3.2 Gen 2 connector(s) (suppport(s) USB Type-C®) 2x USB 3.2 Gen 1 ports 4x USB 2.0 ports Interní porty: 1x 4-pin CPU Fan header(s) 1x 4-pin CPU OPT Fan header(s) 6x 4-pin Chassis Fan header(s) 1x VRM heatsink Fan header 1x Chipset Fan header 1x 24-pin Main Power connector 2x 8-pin +12V Power connector 2x 6-pin PCIe Graphics Card connector 1x 8-pin PCIe Power connector 3x M.2 slots (Key M) 8x SATA 6Gb/s ports 2x U.2 slots 1x USB 3.2 Gen 2 connector (support(s) USB Type-C®) 1x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports 2x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports 1x BMC switch 1x IPMI switch 1x Messange LED header 1x Micro SD card socket 2x LAN LED header(s) 1x Location LED header 1x Location button header 1x PSU_SMB header 1x SMART_PSU switch 1x VGA switch 1x VGA header 1x VPP_I2C header 1x COM Port header 1x FlexKey button 1x Front Panel Audio header (AAFP) 1x SPI TPM header (14-1pin) 1x Start button 1x 20-3 pin System Panel header with Chassis intrude function 1x RTC Battery header 1x Thermal Sensor header Externí porty: 1x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®) 9x USB 3.2 Gen 2 port(s) (8 x Type-A+ 1 x USB Type-C®) 1x ASUS Wi-Fi Module 2x Intel® X550-AT2 dual 10Gb Ethernet ports 5x Audio jacks 1x Optical S/PDIF out port 1x BIOS FlashBack™ button 1x Clear CMOS button Obsah balení: 6x SATA 6Gb/s cables 1x VGA cable 1x ASUS 2x2 Dual-Band Wi-Fi moving antennas 1x Hyper M.2 X16 Gen 4 Card 3x M.2 Rubber Package(s) 3x M.2 SSD screw package(s) 1x Q-connector 1x Support DVD 1x User manual BIOS: 256 Mb Flash ROM, UEFI AMI BIOS

Asus PRO WS WRX80E-SAGE SE WIFI

AMD WRX80 Ryzen™ Threadripper™ PRO extended-ATX workstation motherboard with Intel dual 10 G LAN, USB 3.2 Gen 2x2 Type-C port, 7 x PCIe 4.0 x16 slots, 3 x M.2 PCIe 4.0, ASMB9-iKVM, 2 x U.2 and 16 power stages CPU AMD® Ryzen™ Threadripper™ Pro Processors* * Refer to www.asus.com for CPU support list. Chipset AMD WRX80 Chipset Memory Memory Channels:8DDR4 (Eight Channel) Max Memory Size:2048GB 8 x DIMM, Max. 2048GB, DDR4 3200/3000/2933/2800/2666/2400/2133 MHz ECC and Non-ECC, buffered and Un-buffered, U-DIMM, R-DIMM and 3DS R-DIMM Memory* 8 Channel Memory Architecture * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists). Expansion Slots AMD Ryzen™ Threadripper™ PRO Series Processors 7 x PCIe 4.0/3.0 x16 slot(s)* * Support PCIe bandwidth bifurcation for RAID on CPU function. Multi-GPU Support Supports NVIDIA 4-Way/3-Way/2-Way SLI® Technology Storage Supports 3 x M.2 slots and 8 x SATA 6Gb/s ports AMD Ryzen™ Threadripper™ PRO Series Processors M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) U.2_1 slot supports U.2 NVMe device and up to 4 SATA devices* AMD WRX80 Chipset M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) U.2_2 slot supports U.2 NVMe device and up to 4 SATA devices* 4 x SATA 6Gb/s ports ASMedia ASM1061 Controller 4 x SATA 6Gb/s ports Supports NVMe RAID configurations via M.2 storages *The U.2_1 slot shares bandwidth with M.2_2, U.2_2 slot shares bandwidth with M.2_3. When M.2_2 slot is being populated, U.2_1 slot will be disabled. When M.2_3 slot is being populated, U.2_2 slot will be disabled. Each U.2 slots can support up to 4 SATA devices via a transfer cable. the cable is perchased seperately. Ethernet 1 x Intel® X550-AT2 dual 10Gb Ethernet Wireless & Bluetooth Intel® Wi-Fi 6 AX200 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) support 1024QAM/OFDMA/MU-MIMO Supports up to 2.4Gbps max data rate Supports 2.4/5GHz Dual-Band Supports channel bandwidth: HT20/HT40/HT80/HT160 Supports PCIe interface Bluetooth v5.1* * Bluetooth v5.1 function will be ready in Windows® 10 build 19041 or later. USB 1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®) 9 x USB 3.2 Gen 2 port(s) (8 x Type-A + 1 x USB Type-C®) Front USB:Total 7 ports 1 x USB 3.2 Gen 2 connector(s) (suppport(s) USB Type-C®) 1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports Audio Relatek ALC4080 7.1 Surround Sound High Definition Audio CODEC - Impedance sense for front and rear headphone outputs - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/384 kHz playback" Audio Features - Audio Shielding - Power pre-regulator reduces power input noise to ensure consistent performance - Rear optical S/PDIF out port - Premium Japanese audio capacitors - Dedicated audio PCB layers - Unique de-pop circuit Back Panel I/O Ports 1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®) 9 x USB 3.2 Gen 2 port(s) (8 x Type-A+ 1 x USB Type-C®) 1 x ASUS Wi-Fi Module 2 x Intel® X550-AT2 dual 10Gb Ethernet ports 5 x Audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button 1 x Clear CMOS button Intrernal I/O Connectors Fan and Cooling related 1 x 4-pin CPU Fan header(s) 1 x 4-pin CPU OPT Fan header(s) 6 x 4-pin Chassis Fan header(s) 1 x VRM heatsink Fan header 1 x Chipset Fan header Power related 1 x 24-pin Main Power connector 2 x 8-pin +12V Power connector 2 x 6-pin PCIe Graphics Card connector 1 x 8-pin PCIe Power connector Storage related 3 x M.2 slots (Key M) 8 x SATA 6Gb/s ports 2 x U.2 slots USB 1 x USB 3.2 Gen 2 connector (support(s) USB Type-C®) 1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports BMC Related 1 x BMC switch 1 x IPMI switch 1 x Messange LED header 1 x Micro SD card socket 2 x LAN LED header(s) 1 x Location LED header 1 x Location button header 1 x PSU_SMB header 1 x SMART_PSU switch 1 x VGA switch 1 x VGA header 1 x VPP_I2C header Miscellaneous 1 x COM Port header 1 x FlexKey button 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Start button 1 x 20-3 pin System Panel header with Chassis intrude function 1 x RTC Battery header 1 x Thermal Sensor header Special Features ASUS Q-Design - Q-Code - Q-Connector - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - Clear CMOS button - ProCool II - Pre-mounted I/O shield - SafeSlot Bespoke Motherboard Design & Business Focused Features - Event Log in ASMB9-iKVM - 24/7 Reliability - Overcurrent Protection ASMB9-iKVM for KVM-over-Internet
