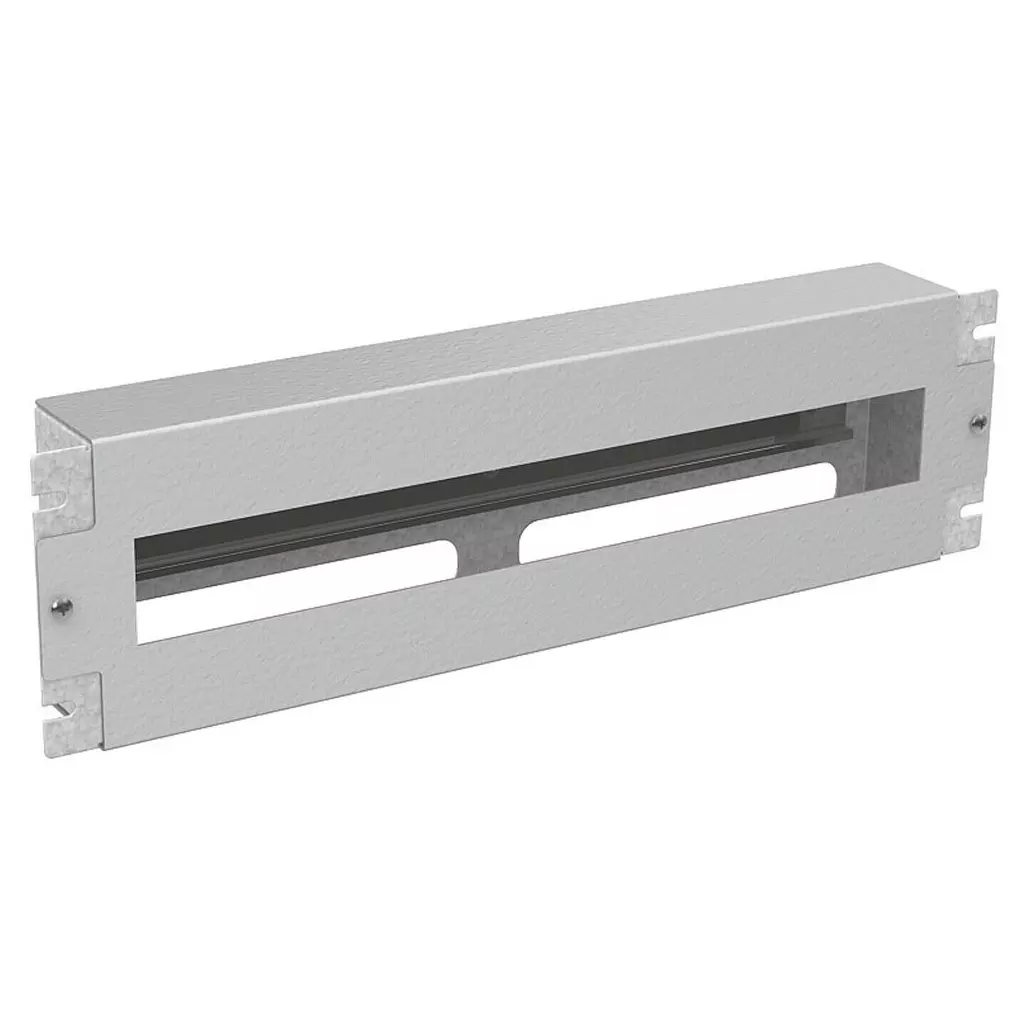

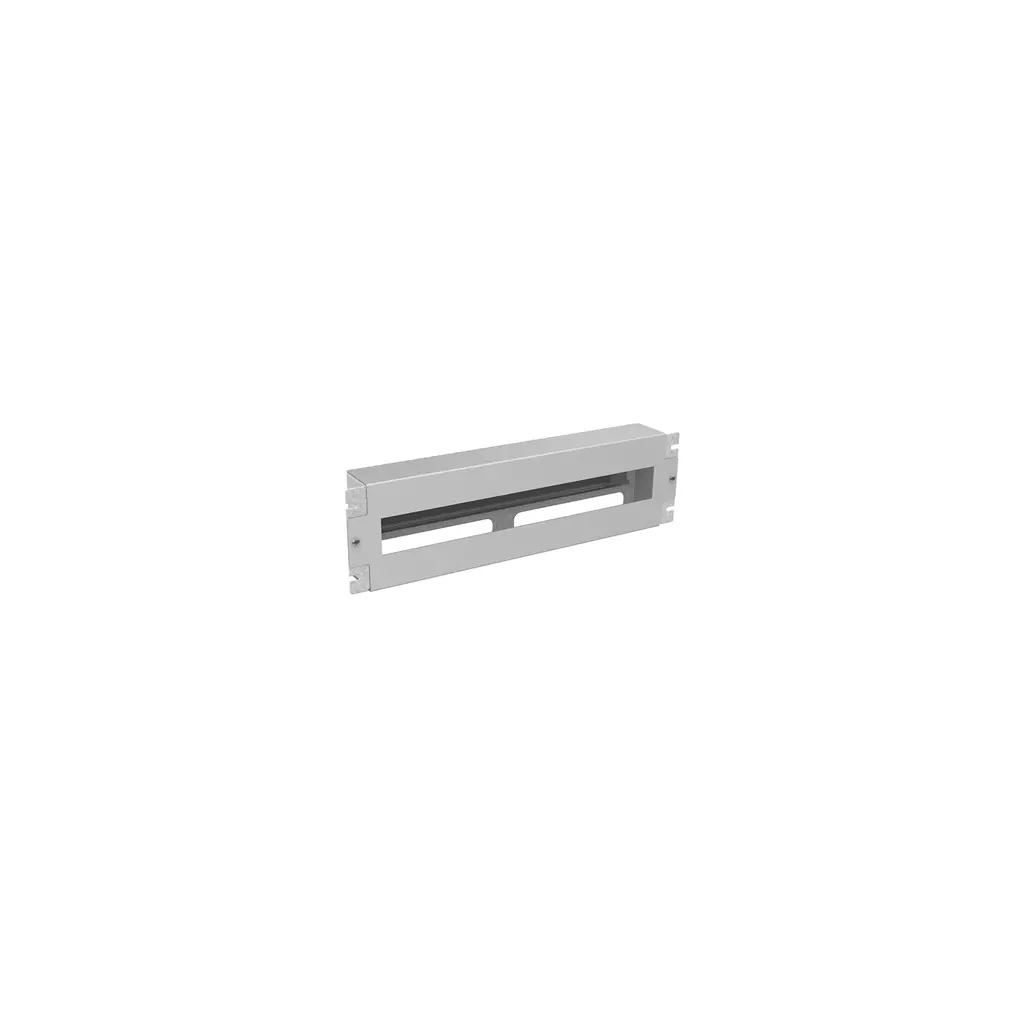

SOLARIX Instalační panel 3U s DIN lištou do 19" rozvaděče, RAL 7035, RAIL-3U-DIN

Instalační panel - montáž do racku - šedá, RAL 7035 - 3U - 19"

Solarix Instalační panel 3U s DIN lištou do 19" rozvaděče, RAL 7035, RAIL-3U-DIN
Instalační panel pro snadné umístění komponentů na DIN lištu. Popis produktu Pro umístění velkého množství elektrických komponentů se standartizovaným uchycením na DIN lištu, nabízíme panel pro instalaci těchto modulárních přístrojů. Tento panel v zástavné výšce 19" 3U, umožňuje optimálně umístit a následně propojit tyto většinou silové prvky v rozvaděči a to odděleně od ostatního zařízení a kabeláže. Panel je standardně vybaven DIN lištou a předním krytem s otvorem 400 x 46mm. Celý panel lze pomocí zemnicího šroubu propojit k centrálnímu bodu v rozvaděči. Rozměry: výška 133 mm (3U) šířka 19" (šířka vnitřního prostoru 430 mm) hloubka 60 mm Kapacita panelu: 22 modulárních přístrojů šířky 17,5 mm Materiál: ocelový zinkovaný plech lakovaný práškovou barvou v odstínu RAL 7035 (šedá) nebo RAL 9005 (černá) Rozsah dodávky: prázdný instalační panel (1 ks)
skládající se z následujících dílů: základna s DIN lištou a uzemňovacím šroubem přední kryt montážní materiál pro upevnění předního krytu

Pro umístění velkého množství elektrických komponentů se standartizovaným uchycením na DIN lištu, nabízíme panel pro instalaci těchto modulárních přístrojů. Tento panel v zástavné výšce 19" 3U, umožňuje optimálně umístit a následně propojit tyto většinou silové prvky v rozvaděči a to odděleně od ostatního zařízení a kabeláže. Panel je standardně vybaven DIN lištou a předním krytem s otvorem 400 x 46mm. Celý panel lze pomocí zemnicího šroubu propojit k centrálnímu bodu v rozvaděči. Rozměry: výška 133 mm (3U) šířka 19" (šířka vnitřního prostoru 430 mm) hloubka 60 mm Kapacita panelu: 22 modulárních přístrojů šířky 17,5 mm Materiál: ocelový zinkovaný plech lakovaný práškovou barvou v odstínu RAL 7035 (šedá) nebo RAL 9005 (černá) Rozsah dodávky: prázdný instalační panel (1 ks) skládající se z následujících dílů:

• základna s DIN lištou a uzemňovacím šroubem
• přední kryt
• montážní materiál pro upevnění předního krytu

Ke stažení

Solarix RAIL-3U-DIN

Instalační panel pro umístění velkého množství elektrických komponentů se standardizovaným uchycením na DIN lištu. Tento panel velikosti 19" 3U umožňuje optimálně umístit a následně propojit tyto většinou silové prvky v rozvaděči, a to odděleně od ostatního zařízení a kabeláže. Panel je vybaven předním krytem s otvorem 400 × 46 mm. Celý panel lze pomocí zemnicího šroubu propojit k centrálnímu bodu v rozvaděči.

ZÁKLADNÍ SPECIFIKACE

Rozměry: 430 × 133 × 60 mm Kapacita panelu: 22 modulárních přístrojů šířky 17,5 mm Materiál: ocelový zinkovaný plech Barva: šedá (RAL7035)
