Papouch s.r.o. - IP RELAY IP relé se sér.portem

Kód zboží (ID): 5838566 vytisknout

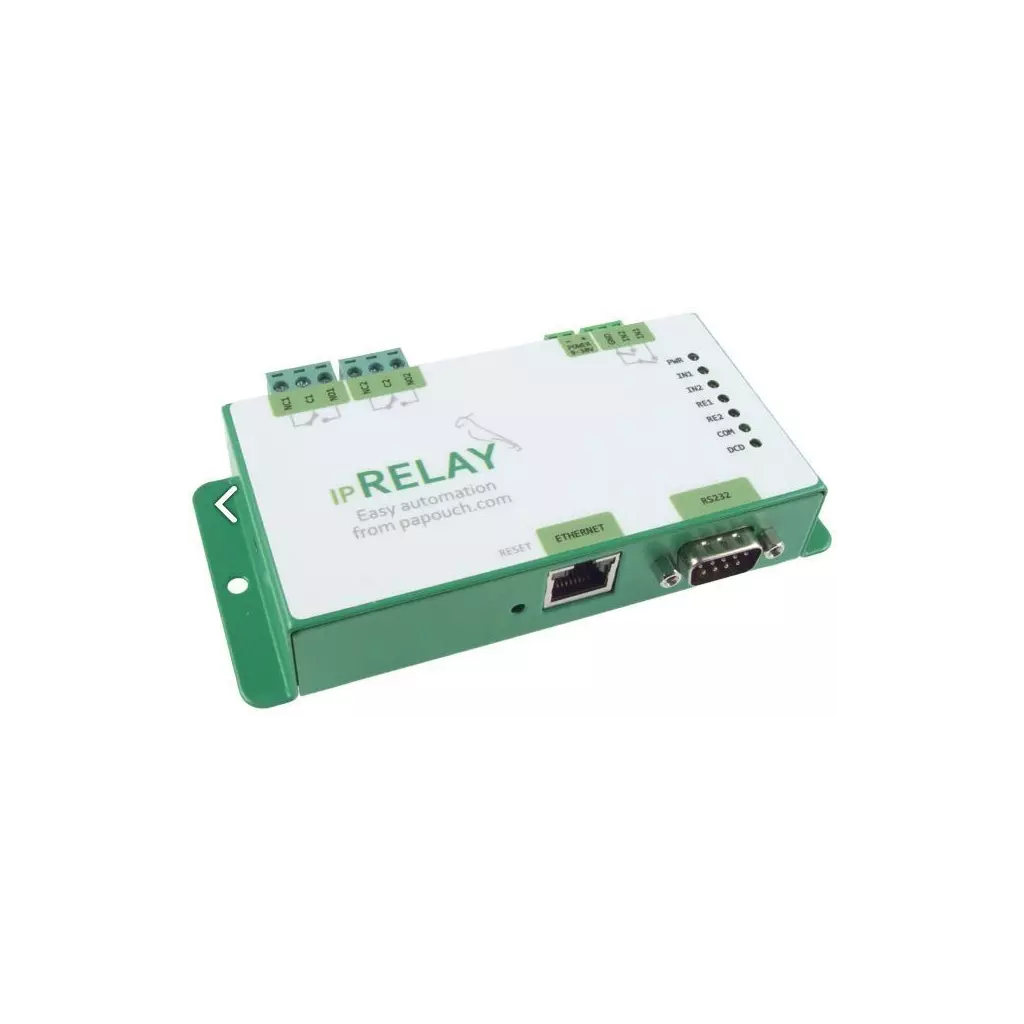

Obrázek produktu Papouch s.r.o. - IP RELAY IP relé se sér.portem
Stav zboží: Nové
Dostupnost: není skladem
Datum odeslání: Neznámé
Výrobce: Papouch s.r.o.
Kód zboží: 5838566
Číslo zboží (PN): 71309
EAN:
Záruka koncový zákazník: 24 měsíců
Záruka při koupi na IČO: 24 měsíců
Cena bez DPH: * 5805.55 Kč
Cena vč. DPH: * 7025 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.

Popis produktu:

IP Relay: IP relé se sériovým portem

ipRelay jsou dvě relé, dva digitální vstupy a sériový port připojené k Ethernetu a ovládané přes web nebo přes různé automatizační protokoly. Relé jsou určena pro spínání 230V. Sériová linka funguje jako integrovaný převodník Ethernetu na RS232.

Vlastnosti IP Relé

  • Ovládání a dohled přes Ethernet (10/100 Ethernet; běžná počítačová síť LAN)
  • 2 vstupy pro kontakt s funkcí čítače
  • 2 výstupy s přepínacím kontaktem relé pro 230 V
  • Sériový port RS232 – může fungovat jako převodník Ethernetu na RS232
  • Uživatelské ovládání a konfigurace: Přes webové rozhraní a základní konfigurace také přes Telnet
  • Strojové ovládání: MODBUS TCP, HTTP GET (odesílání i příjem), XML, TCP a UDP datové spojení, Spinel
  • Rozsah pracovních teplot od -20 do +60 °C.
  • Napájení z externího zdroje 9 - 30 V.
  • V kovové krabici s montážními otvory pro uchycení na zeď

Základní funkce a blokový nákres IP Relé

Základní funkce webového relé

  • Sledování stavu vstupů
  • Automatické odesílání HTTP GETu nebo datového paketu o změně na vstupech
  • Počítání impulzů na vstupech nebo počítání změn stavu vstupů (např. pro vodoměry a elektroměry)
  • Ovládání výstupních relé s přepínacím kontaktem (ručně, automaticky na dálku HTTP GETem, přes TCP, Modbus, apod.)
  • Převodník Ethernet - sériová linka RS232 k ovládání nebo dohledu dalších strojů nebo zařízení. Také například pro připojení bezkontaktních čteček.
  • Sepnutí výstupu na zadanou dobu (k ovládání vrat, závor, apod.)
  • Automatické odesílání HTTP GETu s daty přijatými z RS232 + sepnutí relé dle obsahu XML odpovědi - ideální funkce např. pro bezkontaktní čtečky a otevírače dveří

Ukázka vnitřní webové stránky s náhledem hodnot

Hodnoty z IP Relay ve formátu XML

Aktuální stav vstupů a výstupů je k dispozici také v jednoduchém, snadno strojově čitelném formátu XML. Zde uvádíme příklad tohoto souboru:

1 <?xml version="1.0" encoding="ISO-8859-1"?>
3     <io id="1" type="i" value="1" counter="65000" />
4     <io id="2" type="i" value="0" counter="5" />
5     <io id="3" type="o" value="1" />
6     <io id="4" type="o" value="0" />
7     <status location="Zahrada" />
8 <root>

Ovládání IP Relay pomocí HTTP GETu

Výstupní relé a čítače na IP Relé jde ovládat pomocí HTTP GETu. Jde o jednoduché požadavky, které se odesílají strojově ze vzdáleného serveru, ale k vyzkoušení postačí i běžný internetový prohlížeč. Kompletní popis tohoto způsobu ovládání je v dokumentaci níže ke stažení. Zde uvádíme základní příklady ovládání:

  • Rozepnutí relé 1: set.xml?type=r&id=1
  • Sepnutí relé 2 na 5 sec: set.xml?type=s&id=2&time=10
  • Nulování všech čítačů: set.xml?type=C
  • Odeslání řetězce na sériovou linku RS232: set.xml?type=D&data=2054AD
