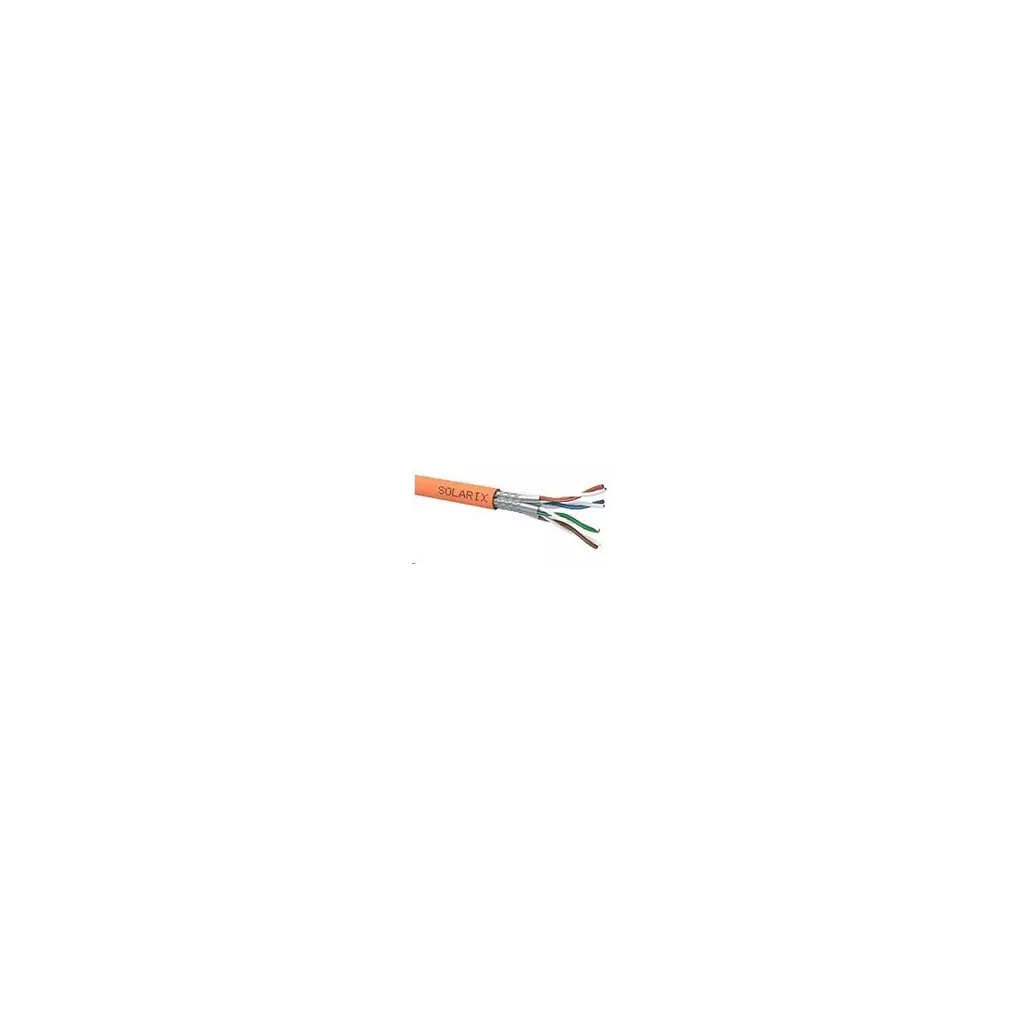

Solarix - instalační kabel CAT7 SSTP LSOHFR-B2ca s1 d1 a1 500m

Instalační kabel Solarix s označením SXKD-7-SSTP-LSOHFR-B2ca je vysoce kvalitní dvakrát stíněný kabel kategorie 7, který je testovaný až do šířky pásma 1 000 MHz a je určený pro provoz vysokorychlostních ethernetových protokolů, včetně 10GBASE-T. Konstrukce kabelu je S/FTP, typ pláště LSOHFR s třídou reakce na oheň B2ca-s1,d1,a1. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97 %. Kabel bez problémů splňuje požadavky z mezinárodních standardů ISO/IEC 11801 a EN 50173. Výkonové parametry tohoto kabelu byly otestovány nezávislou testovací zkušebnou FORCE TECHNOLOGY v rámci programu EC Verified, a to na nejvyšší úroveň tzv. Component Level. Certifikát je k dispozici zde na webu v záložce "Odkazy" nebo přímo na stránkách laboratoře FORCE. V případě CPR (nařízení EU č. 305/2011) je kabel testován v systému posuzování vlastností AVCP 1+ a rovněž splňuje vyhlášku MV ČR č. 23/2008 resp. vyhlášku č. 268/2011 o technických podmínkách požární ochrany staveb a je vhodný pro způsoby použití odpovídající kabelu s touto třídou reakce na oheň, které jsou definovány v Příloze č. 2 těchto vyhlášek. Kabel SXKD-7-SSTP-LSOHFR-B2ca také vyhověl zkoušce vertikálního šíření plamene na svazcích kabelů dle ČSN EN 60332-3-22 kategorie A (známé také jako IEC 60332-3A) Stejně jako ostatní kabely Solarix, je i kabel SXKD-7-SSTP-LSOHFR-B2ca značen metráží po 1 m v rozsahu od 0 do 500 m. Kabel je dodáván na vysoce pevné dřevěné cívce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů. Technické parametry Kategorie: CAT7 Podporované protokoly: 10GBASE-T a nižší Stínění: fólie kolem každého páru a oplet Šířka pásma: testováno do 1 000 MHz Typ a velikost vodiče: měděný drát 0,57 mm ± 0,005 mm Izolace a průměr vodiče s izolací: skin-foam-skin PE 1,33 mm Třída reakce na oheň; typ pláště: B2ca-s1,d1,a1; LSOHFR dle ČSN EN 60332-3-22 Barva pláště: oranžová RAL 2003 Průměr kabelu: 7,8 mm Váha: 58 kg/km NVP: 79 % Propagation delay: 480 ns/100 m Delay skew: nižší než 25 ns/100 m Skladovací teplota: -20 °C až 60 °C Provozní teplota: -20 °C až 60 °C Teplota při instalaci: 0 °C až 50 °C Balení: 500 m, dřevěná cívka Rozměry balení (průměr x výška): 380 mm x 390 mm Počet balení na paletě: 27 cívek

Solarix SSTP CAT7 500 m

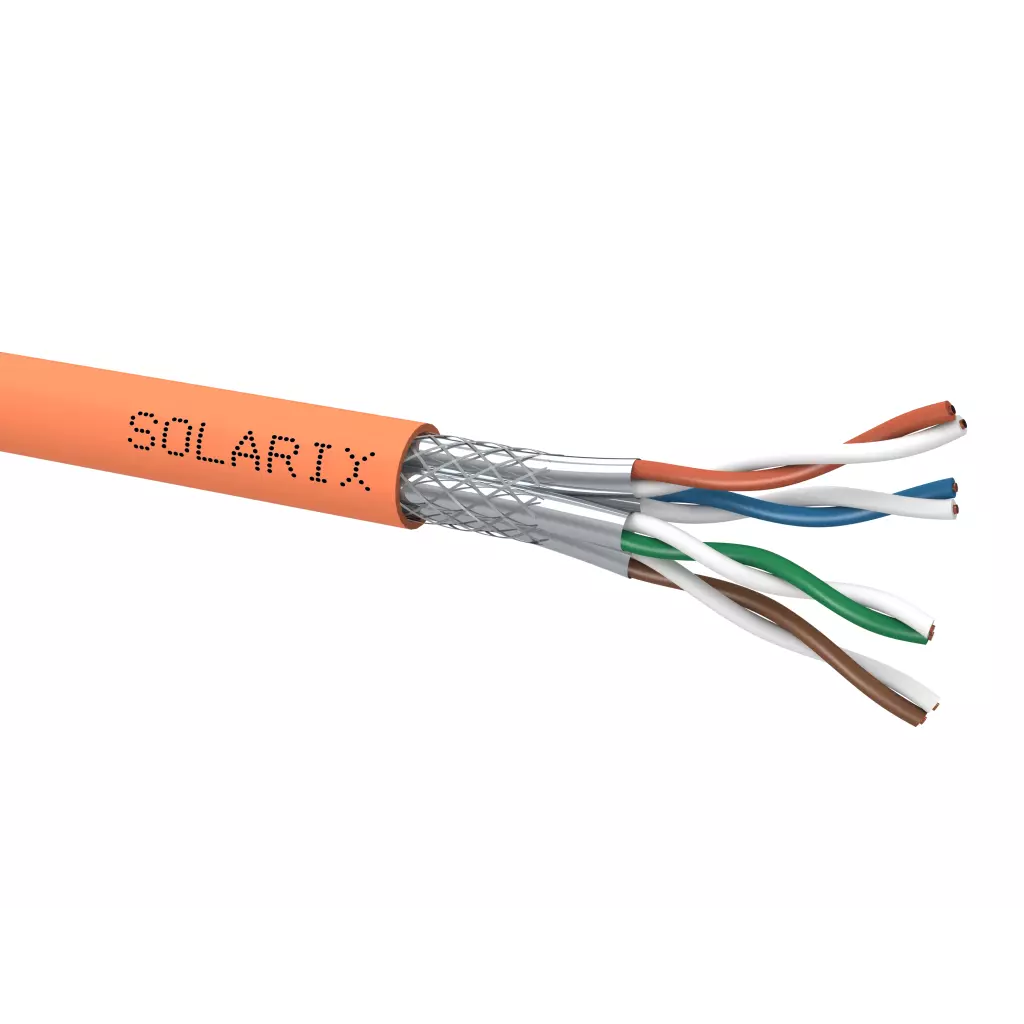

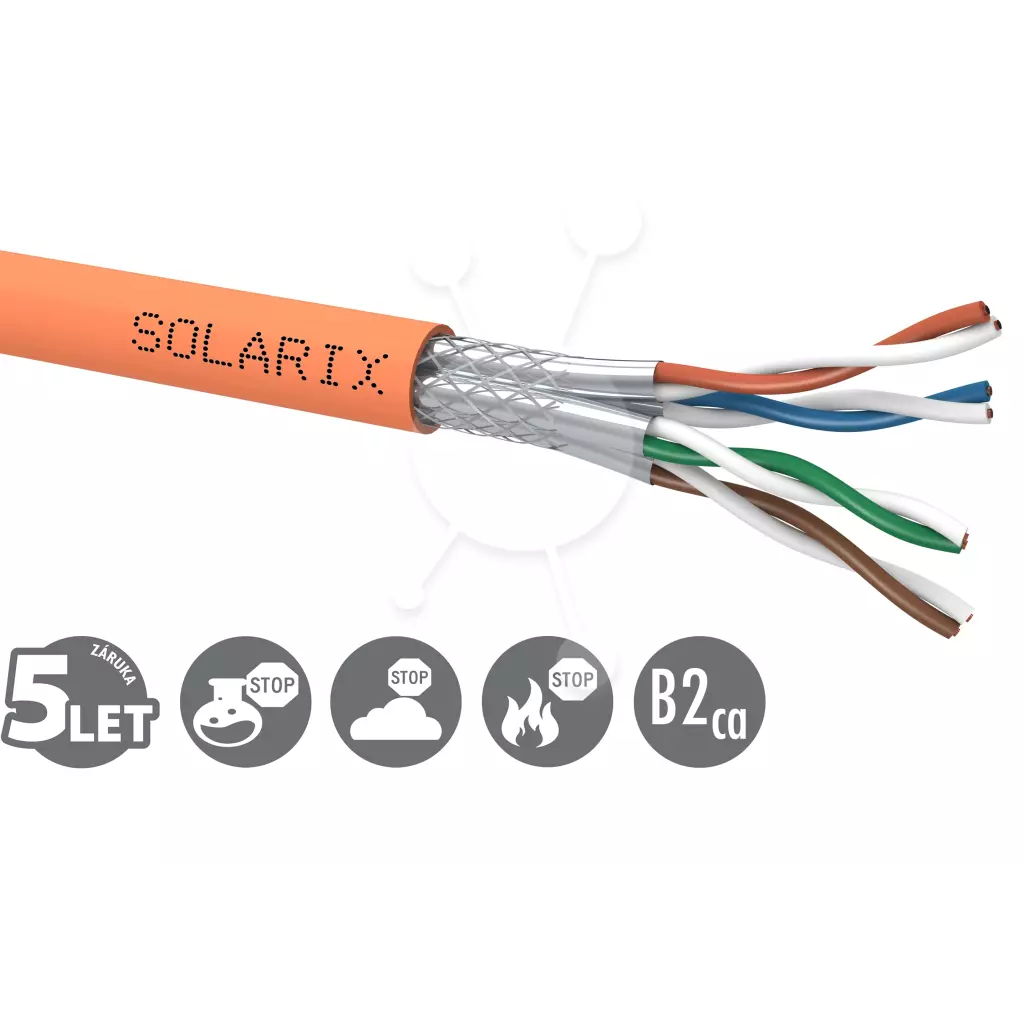

Vysoce kvalitní instalační čtyřpárový kabel CAT7 s LS0HFR pláštěm. Splňuje vyhlášku o technických podmínkách požární ochrany staveb. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu o velikosti AWG 23 s polyethylenovou izolací a jsou testovány až do šířky pásma 1000 MHz. Jednotlivé páry jsou dvojitě stíněny samostatně aluminiovou fólií (tzv. PiMF provedení) a celkovým opletem kolem všech párů.

ZÁKLADNÍ SPECIFIKACE

Kategorie: CAT7

Materiál: měď (AWG 23)

Typ pláště: LS0HFR

Třída reakce na oheň: B2_ca s1 d1 a1

Délka: 500 m

Instalační kabel Solarix s označením SXKD-7-SSTP-LSOHFR-B2ca je vysoce kvalitní dvakrát stíněný kabel kategorie 7, který je testovaný až do šířky pásma 1000 MHz a je určený pro provoz vysokorychlostních ethernetových protokolů, včetně 10GBASE-T. Konstrukce kabelu je S/FTP, typ pláště LSOHFR s třídou reakce na oheň B2ca-s1,d1,a1. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97%. Kabel bez problémů splňuje požadavky z mezinárodních standardů ISO/IEC 11801 a EN 50173. Výkonové parametry tohoto kabelu byly otestovány nezávislou testovací zkušebnou FORCE TECHNOLOGY v rámci programu EC Verified, a to na nejvyšší úroveň tzv. Component Level. Certifikát je k dispozici zde na webu v záložce "Soubory ke stažení" nebo přímo na stránkách laboratoře FORCE. V případě CPR (nařízení EU č. 305/2011) je kabel testován v systému posuzování vlastností AVCP 1+ a rovněž splňuje vyhlášku MV ČR č. 23/2008 resp. vyhlášku č. 268/2011 o technických podmínkách požární ochrany staveb a je vhodný pro způsoby použití odpovídající kabelu s touto třídou reakce na oheň, které jsou definovány v Příloze č. 2 těchto vyhlášek. Kabel SXKD-7-SSTP-LSOHFR-B2ca také vyhověl zkoušce vertikálního šíření plamene na svazcích kabelů dle ČSN EN 60332-3-22 kategorie A (známé také jako IEC 60332-3A) Stejně jako ostatní kabely Solarix, je i kabel SXKD-7-SSTP-LSOHFR-B2ca značen metráží po 1 m v rozsahu od 0 do 500 m. Kabel je dodáván na vysoce pevné dřevěné cívce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.

Typ kabelu	SSTP
Provedení	4 páry
Kategorie	7
Vodič	drát
Průměr vodiče	0,57 mm
Stínění	ano
Provedení stínění	fólie kolem každého páru
Provedení stínění	oplet všech 4 párů
Vnější plášť	LS0HFR-B2ca
Reakce na oheň	B2ca-s1,d1,a1
Vnější průměr kabelu	7,8 mm
Barva pláště	oranžová
Balení	500 metrů, cívka
Hmotnost balení	32,1 kg

SXKD-7-SSTP-LSOHFR-B2ca - Solarix kabel SSTP Cat7 LSOHFR B2 s1 d1 a1 1000Mhz stíněný cívka 500m

Kabel pro strukturované kabeláže, stíněný, kategorie 7, 1000MHz, drát, bezhalogenový plášť, barvy oranžové, pro vnitřní použití.

Kabelový plášť LSOHFR s reakcí na oheň B2ca s1 d1 a1. Kabel splňuje vyhlášku MV ČR č. 23/2008 resp. č. 268/2011 o technických podmínkách požární ochrany staveb.

Kabel je vhodný pro způsoby použití, které jsou definovány v Příloze č. 2 výše uvedených vyhlášek (tj. A. Volně vedené kabely a vodiče zajišťující funkci a ovládání požárně bezpečnostních zařízení a B. Volně vedené vodiče a kabely zajišťující funkci zařízení, jejichž chod je při požáru nezbytný k ochraně osob, zvířat a majetku v prostorech požárních úseků vybraných druhů staveb). Tento kabel Solarix s třídou reakce na oheň B2ca s1 d1 a1 byl v souladu s nařízením EU č. 305/2011 (tzv. CPR) otestován oznámeným subjektem v režimu posuzování a ověřování stálosti vlastností Systém 1+ (AVCP 1+).

Kabel pro strukturované kabeláže, stíněný, kategorie 7, 1000MHz, drát, bezhalogenový plášť, barvy oranžové, pro vnitřní použití. Kabelový plášť LSOHFR s reakcí na oheň B2ca s1 d1 a1. Kabel splňuje vyhlášku MV ČR č. 23/2008 resp. č. 268/2011 o technických podmínkách požární ochrany staveb. Kabel je vhodný pro způsoby použití, které jsou definovány v Příloze č. 2 výše uvedených vyhlášek (tj. A. Volně vedené kabely a vodiče zajišťující funkci a ovládání požárně bezpečnostních zařízení a B. Volně vedené vodiče a kabely zajišťující funkci zařízení, jejichž chod je při požáru nezbytný k ochraně osob, zvířat a majetku v prostorech požárních úseků vybraných druhů staveb). Tento kabel Solarix s třídou reakce na oheň B2ca s1 d1 a1 byl v souladu s nařízením EU č. 305/2011 (tzv. CPR) otestován oznámeným subjektem v režimu posuzování a ověřování stálosti vlastností Systém 1+ (AVCP 1+). Vodičem je měděný drát 0,565mm. Průměr kabelu 7,8mm. Pracovní teplotní rozsah: -20°C až 60°C. NVP 79% (Nominal Velocity of Propagation - procentuální poměr rychlosti signálu v kabelu k rychlosti světla ve vakuu).
