Anténní zesilovač programovatelný Johansson 6700 Profiler Revolution

Anténní zesilovač programovatelný Johansson 6700 Profiler Revolution Programovatelný zesilovač je určený pro rozvody STA, ITR. Johansson Profiler Revolution 6700 je snadno použitelný programovatelný zesilovač a kanálový konvertor (měnič kmitočtu) pro pozemní VHF / UHF a FM signály z několika vstupů s cílem poskytnout vysoce kvalitní signál. Zesilovač disponuje pěti vstupy: 1x FM + 4x VHF / UHF. Zesilovač sám detekuje nejvyšší TV kanál připojený do vstupu a podle toho zařazuje vstupní filtr typu horní zádrž pro omezení rušení v pásmu 5G, 4G (LTE) nebo je filtr vypnut při příjmu TV kanálů nad 790 MHz. Zesilovač automaticky načte a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že při nastavování nepotřebujete měřicí přístroj. Zesilovač umožňuje kmitočtovou konverzi jakéhokoliv vstupního TV kanálu v pásmech VHF a UHF na jakýkoliv jiný TV kanál v pásmech VHF a UHF, což je výhodné pro různé hotely a penzióny, kde mají rozsáhlé rozvody na vysokých kmitočtech velký útlum. V jednotlivých TV kanálech (nebo klastrech) je automaticky v reálném čase (do 20 vteřin) regulována úroveň signálu pomocí AGC, tak aby na výstupu zesilovače byly úrovně konstantní. Zesilovač umožňuje zpracovat více než 50 TV kanálů. Pokud požadujeme konverzi kmitočtu, může být v klastru jen jeden TV kanál. Na výstupu zesilovače je možné zařadit náklon 9 dB (oproti referenčnímu kmitočtu 174 MHz) pro kompenzaci útlumu rozsáhlého televizního rozvodu na vysokých kmitočtech. Do vstupů zesilovače je možné připojit externí předzesilovače, pak je nutno v Menu zapnout nápájení předzesilovače +12V nebo +24V. Nastavení celého modulu zesilovače je možné uzamknou heslem proti neprávněným změnám a také je možné nastavení uložit na SD kartu a při nastavování jiného modulu tyto parametry opět načíst z SD karty. Je možné taky přes SD kartu provádět upgrade softwaru. Parametry produktu: - jednoduchá, intuitivní konfigurace - 5 vstupů: 1x FM + 4x VHF / UHF - 1 výstup hlavní, 1 výstup testovací -30 dB - dokáže zpracovat a přenést více než 50 TV kanálů (multiplexů) - možnost dálkového napájení externích předzesilovačů - zabudované interní předzesilovače - 32 programovatelných filtrů o nastavitelné šířce pro 1 nebo 2 multiplexy - kmitočtová konverze kanálu VHF a UHF na jakýkoliv jiný v pásmech VHF a UHF - regulace AGC v reálném čase (do 20 sec) v jednotlivých TV kanálech nebo klastrech - nejostřejší filtry na trhu (50 dB na sousedních kanálech) - zobrazuje úroveň jednotlivých TV kanálů - není třeba měřicí přístroj - automaticky zařaditelné filtry 5G, LTE na vstupech - možnost zařazení náklonu 9 dB na výstupu - možná výměna zdroje bez demontáže modulu - uzamčení nastavení modulu heslem - možnost uložení a pozdější načtení konfigurace na paměťovou kartu SD Technické parametry: - počet vstupů: 5 - počet výstupů: 1 + 1 (test -30 dB) - pracovní frekvence: FM (88 - 108 MHz), BIII / DAB (174 - 240 MHz), UHF (470 - 862 MHz) - programovatelné vstupy: 1 - 4 VHF / UHF - LTE ochrana: automatická volba 694 MHz, 790 MHz anebo vyp. - počet / šířka filtrů: 32x cluster filtr / 8 MHz (1 kanál) - celkový počet programovatelných filtrů: 32 - zesílení: FM 35 dB, VHF >75 dB, UHF >75 dB - regulace zesílení: FM 20 dB, VHF / UHF automatické (AGC) - max. vstupní úroveň: FM 37 - 77 dBµV, VHF 40 dBµV (u 64QAM s kódovou rychlostí 3/4) -109 dBµV, UHF 40 dBµV (u 64QAM s kódovou rychlostí 3/4) -109 dBµV - max. výstupní úroveň: FM - 113 dBµV (60 dB / IM3), BIII / DAB / UHF - 120 dBµV (60 dB / IM3), VHF / UHF s 1x MUX - 118 dBµV, VHF / UHF s 6x MUX - 113 dBµV - selektivita na UHF: 50 dB / 1 MHz - natavení náklonu: 15 dB - napájení předzesilovače: 12 / 24V, 100 mA max. - napájení: 100 - 240V~AC, 50 Hz - příkon: 16 W - konektory: F konektor - hmotnost: 0,8 kg - rozměry: 217 x 165 x 59 mm - provozní teplota: -5 až +50°C

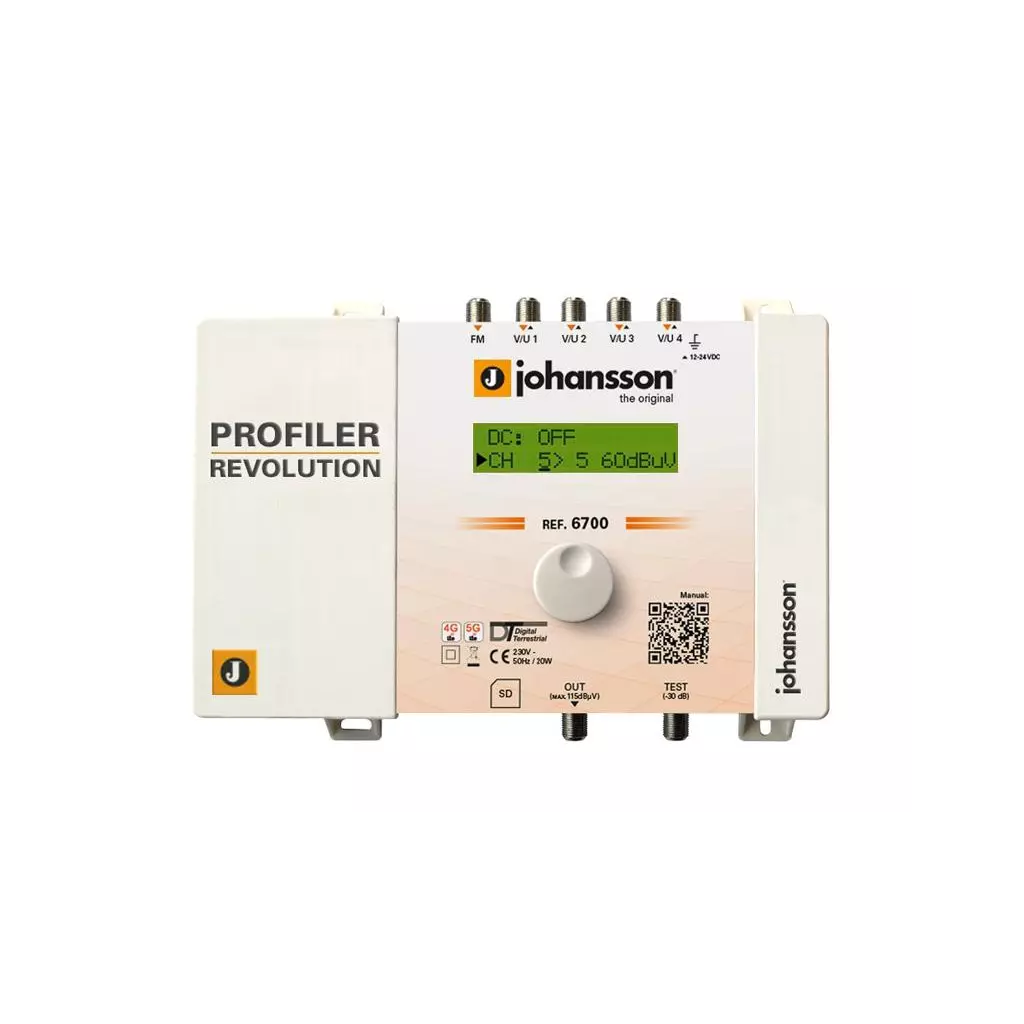

Johansson 6700 Revolution programovatelný zesilovač



Programovatelný zesilovač Johansson 6700 Revolution představuje vysoce výkonné řešení pro rozvody STA (společné televizní antény) v bytových domech, hotelích, penzionech, školách a dalších rozsáhlých objektech. Zařízení je vybaveno funkcí automatického řízení zisku (AGC), která neustále vyrovnává vstupní úrovně signálu a zajišťuje tak stabilní a optimální výstup pro každý televizní multiplex. Díky čtyřem samostatně programovatelným VHF/UHF vstupům lze ke každému přiřadit libovolný vstupní kanál a převést jej na požadovaný výstupní kanál v pásmu VHF nebo UHF – ideální řešení pro slučování signálů z více vysílačů nebo směrových antén.

Ovládání je přehledné a intuitivní, provádí se přes otočný ovladač s displejem přímo na panelu zesilovače, bez potřeby měřicí techniky nebo externích nástrojů. Zesilovač navíc pracuje zcela bez ventilátoru, s velmi nízkou provozní teplotou a tichým chodem, což z něj činí ideální zařízení pro trvalý provoz v technických místnostech.

Díky kompaktním rozměrům, vysokému výstupnímu výkonu až 131 dBµV a vestavěné LTE/5G filtraci je Johansson 6700 perfektní volbou pro profesionální DVB-T/T2 instalace.

Vlastnosti produktu

• Až 50 programovatelných filtrů lze přiřadit ke čtyřem vstupům – každý filtr lze individuálně nastavit podle konkrétní frekvence a kanálu.

• Každý filtr funguje i jako kanálový procesor – umí tedy nejen zesilovat, ale také frekvenčně měnit vstupní signál.

• Zpracování až 64 UHF kanálů současně – ideální pro složité a vícenásobné anténní systémy.

• Zobrazení vstupních úrovní v dBµV na displeji zařízení umožňuje přesné a rychlé nastavení bez externího měřicího přístroje.

• Ochrana nastavení pomocí PIN kódu – zařízení lze uzamknout a tím zabránit nežádoucímu přenastavení nepovolanou osobou.

• Automatická regulace zisku (AGC) probíhá v reálném čase pro každý multiplex zvlášť – zařízení se automaticky přizpůsobí změnám vstupního signálu.

• Vysoká výstupní úroveň až 120 dBµV zajišťuje spolehlivý signál i pro rozsáhlé rozvody s více zásuvkami.

• Možnost napájení předzesilovače 12/24 V na třech VHF/UHF vstupech – max. proudové zatížení 100 mA pro každý ze tří vstupů.

• Vestavěný filtr 4G/5G LTE chrání výstupní signál před rušením mobilními sítěmi, automaticky se přizpůsobuje nebo lze vypnout.





Profesionální řešení pro spolehlivý příjem DVB-T/T2 signálu i v náročných podmínkách

Programovatelný vícepásmový zesilovač Johansson 6700 Profino Revolution je navržen pro moderní společné anténní systémy (STA) ve vícebytových domech, hotelech, penzionech, školách, nemocnicích a dalších rozsáhlých objektech. Nabízí vysoký výkon, flexibilitu a inteligentní řízení signálu i v prostředích, kde jsou vstupní podmínky složité – například signály z různých směrů, s různou úrovní a kvalitou.

Všestranné vstupy a programovatelná konfigurace

Zařízení disponuje 4 samostatně programovatelnými vstupy VHF/UHF (470–862 MHz) a jedním kombinovaným vstupem FM-DAB/VHF (88–108 MHz a 174–240 MHz). Díky tomu lze snadno přizpůsobit konfiguraci různým příjmovým situacím – včetně směrových antén, více vysílačů nebo přímého slučování FM a TV signálů.

Zesilovač podporuje až 32 kanálových tras (filtrů), které fungují nejen jako zesilovače, ale také jako kanálové procesory – tedy měniče frekvence. Tato flexibilita umožňuje přizpůsobit výstupní kanály konkrétním požadavkům rozvodu nebo potlačit problematické frekvence.

Automatická regulace zisku (AGC) pro stabilní výstup

Jednou z klíčových funkcí zesilovače je automatické řízení zesílení (AGC), které neustále vyrovnává úroveň vstupních signálů tak, aby byl výstup vždy stabilní a optimální pro distribuci v rámci objektu. Nezáleží přitom na tom, jaký signál přichází na jednotlivé vstupy – AGC se postará o vyrovnanou výstupní úroveň bez manuálního ladění.

Tato technologie zároveň zajišťuje, že i při výpadku nebo kolísání signálu z některého vysílače zůstává úroveň ostatních výstupů nezměněna. To je ideální pro oblasti s různorodým signálovým pokrytím nebo při slučování více antén.

Vhodný pro samostatné použití i jako součást většího systému

Zesilovač lze použít samostatně jako aktivní prvek STA, nebo jej integrovat jako vstupní modul v multiswitch instalacích či hlavových stanicích. Jeho kompaktní rozměry, nízký příkon a snadná montáž umožňují instalaci do různých rozvodných skříní a racků.

Integrovaná ochrana proti LTE/5G rušení

Součástí zařízení je vestavěný LTE filtr, který automaticky rozpozná a eliminuje rušení z mobilních sítí 4G (790 MHz) a 5G (694 MHz). Tím chrání distribuci digitálního televizního signálu před degradací kvality a výpadky způsobenými silnými datovými přenosy v okolí.

Tento filtr lze podle potřeby zapnout, přepnout nebo úplně vypnout – čímž se zesilovač přizpůsobí aktuálním technickým podmínkám v místě instalace.



Technické specifikace – Johansson 6700 Revolution

• Počet vstupů / výstupů: 5 / 1 + 1 (testovací výstup -30 dB) 5 vstupů pro připojení různých anténních signálů, 1 hlavní výstup pro distribuci signálu a 1 pomocný testovací výstup se sníženou úrovní pro měření (útlum 30 dB).

• Vstupy:

  • FM: 88–108 MHz (např. analogové rozhlasové vysílání)

  • 4× DAB-VHF/UHF:

    • DAB/VHF: 174–240 MHz (digitální rádio)

    • UHF: 470–862 MHz (pozemní digitální TV DVB-T/T2)

• Programovatelné vstupy: Vstupy VHF/UHF 1–4 lze individuálně naprogramovat pro příjem konkrétních kanálů a tras.

• LTE ochrana 4G/5G: Integrovaný filtr pro potlačení rušivých signálů z mobilních sítí. Možnosti nastavení:

  • 694 MHz (ochrana proti 5G)

  • 790 MHz (ochrana proti 4G)

  • OFF – vypnuto (pokud není rušení přítomno)

• Počet / šířka filtrů:

  • 32 programovatelných filtrů (tzv. cluster filtrů)

  • Každý filtr má šířku 8–16 MHz (obsluhuje 1 až 2 televizní kanály)

  • Možnost zpracování až 64 různých UHF kanálů

• Kombinace programování vstupů: Každý kanál z libovolného vstupu lze směrovat na libovolný výstupní kanál – ideální pro slučování a přelaďování vstupních signálů podle potřeby.

• Zesílení signálu:

  • FM: 35 dB

  • DAB/VHF: více než 45 dB

  • UHF: více než 55 dB Vysoké zesílení zajišťuje kvalitní přenos i při slabším příjmu.

• Předzesilovače na vstupech UHF: Zesílení 20 dB – aktivní předzesilovače lze podle potřeby zapnout nebo vypnout.

• Regulace zesílení:

  • FM: manuální nastavení až do 20 dB

  • VHF/UHF: plně automatické řízení zesílení (AGC) – stabilizuje výstup bez zásahu uživatele

• Maximální vstupní úroveň signálu:

  • FM: 37–77 dBµV

  • VHF/UHF: 40–109 dBµV (měřeno pro 64QAM modulaci s kódovou rychlostí 3/4 – standardní pro DVB-T2)

• Maximální výstupní úroveň signálu:

  • FM (IM3 60 dB): 113 dBµV

  • VHF/UHF (IM3 60 dB): 120 dBµV

  • VHF/UHF (IM3 35 dB): 131 dBµV (vyšší výstupní výkon pro rozsáhlejší STA systémy s více zásuvkami)

• Výstupní úroveň v závislosti na počtu multiplexů (MUX):

  • 1× MUX: 118 dBµV

  • 6× MUX: 113 dBµV

  • 15× MUX: 109 dBµV

  • 32× MUX: 106 dBµV (čím více MUXů, tím nižší výstupní úroveň kvůli součtové zátěži)

• Selektivita na UHF: 35 dB na 1 MHz – vysoká schopnost oddělit blízké frekvence a odfiltrovat rušení

• Nastavení náklonu: Možnost nastavení sklonu frekvenční charakteristiky až do 9 dB – kompenzuje útlum delších koaxiálních tras

• Výstupní kvalita signálu (MER):

  • VHF: 35 dB

  • UHF: 35 dB (MER = modulace chybovosti, čím vyšší, tím lepší kvalita výstupu)

• Konektory: Standardní F konektory na všech vstupech i výstupech – široce kompatibilní a snadno instalovatelné

• Provozní teplota: Od -5 °C do +50 °C – zařízení je vhodné pro technické prostory s běžným rozsahem teplot

• Napájení:

  • Síťové napětí 100–240 V AC

  • Automatická adaptace podle typu sítě

• Příkon: 15 W – nízká spotřeba vzhledem k výkonu

• Hmotnost: 0,8 kg – lehká, ale robustní konstrukce

• Rozměry: 217 × 165 × 59 mm – kompaktní velikost pro montáž do rozvaděčů nebo racků



Balení obsahuje



• 1x Johansson zesilovač 6700 Revolution • 1x flexo napájecí kabel • 1x manuál



FAQ – Často kladené dotazy

K čemu slouží zesilovač Johansson 6700 Revolution a pro jaké použití je vhodný? Jedná se o profesionální programovatelný vícepásmový zesilovač určený pro společné televizní anténní systémy (STA) v bytových domech, sídlištích, hotelech, školách, penzionech nebo nemocnicích. Umožňuje zesílení a zpracování DVB-T/T2 signálů i v prostředích s nerovnoměrnou kvalitou příjmu a více anténními směry.

Jaké pásma a typy signálu zesilovač podporuje? Zesilovač přijímá:

• FM rozhlas (88–108 MHz),

• digitální rádio DAB (174–240 MHz),

• televizní pásma VHF a UHF (174–240 MHz a 470–862 MHz). Podporuje celkem 5 vstupů, z toho 4 jsou programovatelné pro VHF/UHF signály.

Co znamená, že má zesilovač programovatelné filtry? Zesilovač obsahuje až 50 programovatelných filtrů, které umožňují upravit každý příchozí kanál (např. K22, K25 atd.), vybrat jeho výstupní úroveň a případně i změnit jeho frekvenci (tzv. kanálový procesing). Tím lze optimalizovat rozvod bez potřeby dalších zařízení.

Jak funguje automatická regulace zesílení (AGC)? AGC (Automatic Gain Control) automaticky vyrovnává rozdílné úrovně vstupního signálu tak, aby byla výstupní úroveň konstantní. Funguje nezávisle na jednotlivých multiplexech a zajišťuje optimální výkon i při kolísání vstupních signálů.

Co když signály přicházejí z různých směrů nebo mají různé úrovně? To je právě typický případ, pro který je tento zesilovač určen. Pomocí samostatně programovatelných vstupů a AGC se každý kanál přizpůsobí specifickým podmínkám – není potřeba zajišťovat rovnoměrnou vstupní úroveň ani stejné směrování antén.

Mohu zařízení použít samostatně nebo jen jako součást větší sestavy? Zesilovač může pracovat samostatně jako hlavní prvek STA, nebo může být integrován do multiswitch instalací nebo koncových stanic. Díky výstupnímu výkonu až 131 dBµV zvládne i rozsáhlé distribuční sítě.

Jak je řešena ochrana proti rušení z mobilních sítí (LTE/5G)? Zařízení má integrovaný LTE filtr, který automaticky potlačuje rušivé signály z 4G a 5G sítí v pásmech 790 MHz a 694 MHz. Filtr lze nastavit na konkrétní pásmo nebo jej úplně vypnout.

Jakým způsobem se zesilovač nastavuje? Nastavení probíhá pomocí otočného knoflíku a displeje, bez nutnosti připojení měřicí techniky nebo počítače. Na displeji se zobrazuje i úroveň signálu v dBµV pro přesné ladění.

Mohu zabránit neoprávněnému přístupu k nastavení? Ano, zařízení lze uzamknout pomocí číselného kódu (PIN). To je vhodné například v bytových domech, kde je zařízení fyzicky přístupné více osobám.

Lze napájet předzesilovače antén z tohoto zesilovače? Ano, na třech VHF/UHF vstupech lze nastavit napájení 12 V nebo 24 V s maximálním proudem 100 mA na vstup. To umožňuje napájet antény se zesilovačem bez potřeby externího napájecího zdroje.

Jaké výstupní úrovně zařízení nabízí? Zesilovač poskytuje velmi vysoký výstupní výkon:

• až 131 dBµV (35 dB IM3) při nízké intermodulaci

• stabilní výstupy i při větším počtu MUXů (např. 6× MUX = 113 dBµV)

Jak je zesilovač napájen a jaké má rozměry? Zařízení se napájí ze sítě 100–240 V AC a má příkon 15 W. Rozměry jsou 217 × 165 × 59 mm a hmotnost 0,8 kg – tedy velmi kompaktní provedení s možností jednoduché montáže.
