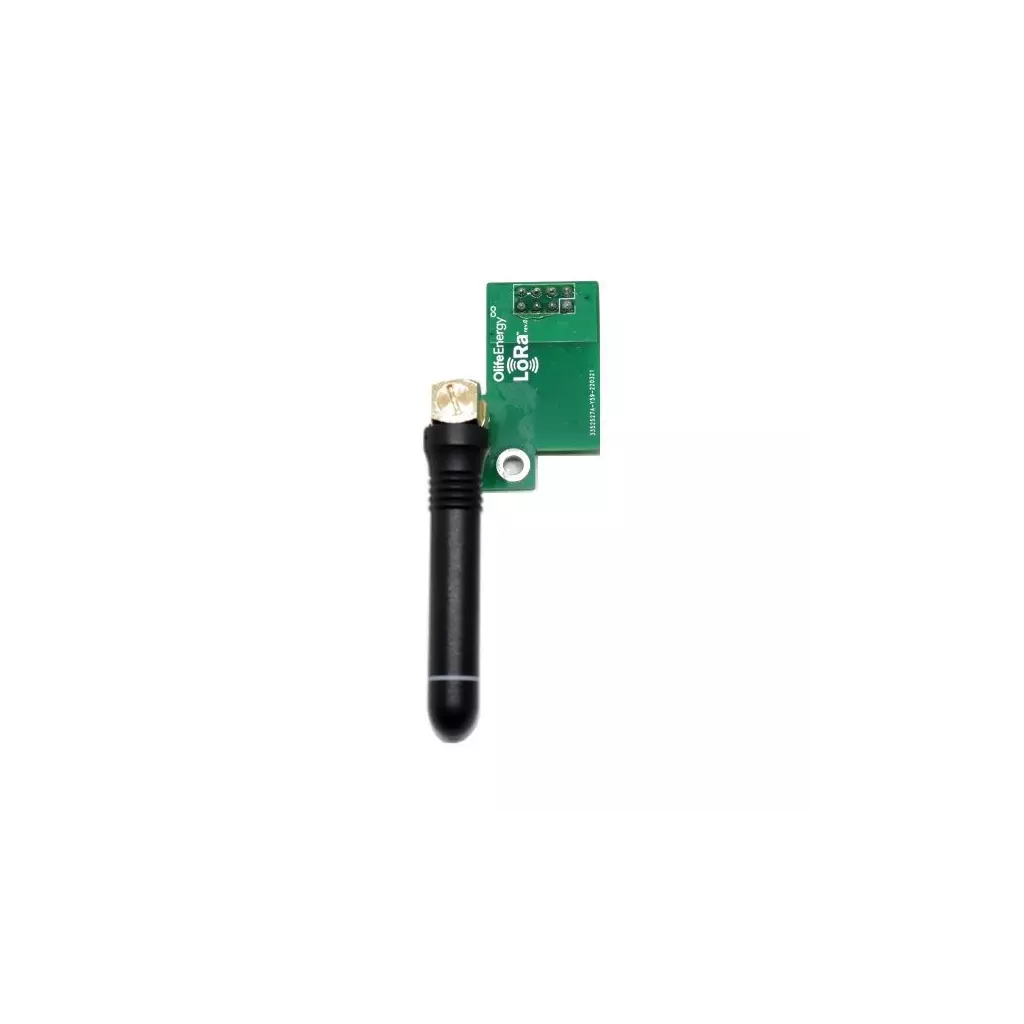

OlifeEnergy LoRa modul

Bezdrátový komunikační univerzální modul je založen na technologii LoRa a je možné jej zakoupit a instalovat do všech nabíječek OlifeEnergy a SmartMeterů, které byly vyrobeny po 1. lednu 2022. Jeden je nastaven jako RX a druhý jako TX modul. Bezdrátový modul využívá komunikační protokol LoRa s frekvencí 868 Mhz. Pracovní dosah se liší v závislosti na prostředí. Vzhledem k podobnému frekvenčnímu rozsahu je schopnost signálu procházet objekty podobná jako u signálu mobilního telefonu. Na volném prostranství může pracovní dosah modulu přesáhnout 100 metrů. Pro kompletní spoj mezi SmartMeterem a nabíjecí stanicí je zapotřebí zakoupit 2 moduly.

Instalace modulu do SmartMeteru

Pokud je váš Olife SmartMeter vybaven modulem pro bezdrátovou komunikaci, nastavte kanál, na němž LoRa vysílá a přijímá signál. TID v měřiči SmartMeter se nastavuje pomocí přepínačů DIP a instaluje se na základní desku podle obrázku. Rozsah je 0-15. Stejné ID musí být nastaveno i v dobíjecí Wallbox stanici.

Instalace modulu do nabíjecí stanice OlifeEnergy

Pokud je vaše nabíjecí stanice OlifeEnergy vybavena modulem pro bezdrátovou komunikaci, je třeba nastavit kanál, na němž LoRa vysílá a přijímá signál. U nabíječky OlifeEnergy je možné kanál změnit pomocí aplikace pro chytrý telefon. Rozsah je 0-15. Po nastavení ID v nabíjecí stanici prostřednictvím aplikace chytrého telefonu resetujte nabíječku pomocí aplikace, nebo přerušením napájení nabíjecí stanice. Stejné ID musí být nastaveno i v přístroji SmartMeter.

Obsah balení

• Bezdrátový modul

Bezdrátový komunikační univerzální modul je založen na technologii LoRa a je možné jej zakoupit a instalovat do všech nabíječek OlifeEnergy a SmartMeterů, které byly vyrobeny po 1. lednu 2022. Jeden je nastaven jako RX a druhý jako TX modul. Bezdrátový modul využívá komunikační protokol LoRa s frekvencí 868 Mhz. Pracovní dosah se liší v závislosti na prostředí. Vzhledem k podobnému frekvenčnímu rozsahu je schopnost signálu procházet objekty podobná jako u signálu mobilního telefonu. Na volném prostranství může pracovní dosah modulu přesáhnout 100 metrů. Pro kompletní spoj mezi SmartMeterem a nabíjecí stanicí je zapotřebí zakoupit 2 moduly.

Instalace modulu do SmartMeteru

Pokud je váš Olife SmartMeter vybaven modulem pro bezdrátovou komunikaci, nastavte kanál, na němž LoRa vysílá a přijímá signál. TID v měřiči SmartMeter se nastavuje pomocí přepínačů DIP a instaluje se na základní desku podle obrázku. Rozsah je 0-15. Stejné ID musí být nastaveno i v dobíjecí Wallbox stanici.

Instalace modulu do nabíjecí stanice OlifeEnergy

Pokud je vaše nabíjecí stanice OlifeEnergy vybavena modulem pro bezdrátovou komunikaci, je třeba nastavit kanál, na němž LoRa vysílá a přijímá signál. U nabíječky OlifeEnergy je možné kanál změnit pomocí aplikace pro chytrý telefon. Rozsah je 0-15. Po nastavení ID v nabíjecí stanici prostřednictvím aplikace chytrého telefonu resetujte nabíječku pomocí aplikace, nebo přerušením napájení nabíjecí stanice. Stejné ID musí být nastaveno i v přístroji SmartMeter.

Obsah balení

• Bezdrátový modul

Ke stažení

Manual [CZ]

Datasheet

Bezdrátový komunikační modul založený na technologii LoRa je možné instalovat do všech nabíječek a SmartMeterů OlifeEnergy. Jeden modul se instaluje do nabíječky, druhý pak do SmartMeteru. Jeden z nich je nastaven jako RX a druhý jako TX modul. Bezdrátový modul využívá komunikační protokol LoRa s frekvencí 868 MHz. Pracovní dosah se liší v závislosti na prostředí. Vzhledem k podobnému frekvenčnímu rozsahu je schopnost signálu procházet objekty podobná jako u signálu mobilního telefonu. Na volném prostranství může pracovní dosah modulu přesáhnout 100 metrů.

Balení obsahuje jeden modul.

ZÁKLADNÍ SPECIFIKACE

Kompatibilita: OlifeEnergy nabíjecí stanice a SmartMetery (vyrobené od 1. ledna 2022) Porotokol: LoRa Frekvence: 868 MHz Dosah: až 100 m (otevřené prostranství)

Nastavení adresy a instalace modulu do měřiče SmartMeter Pokud je váš Olife SmartMeter vybaven modulem bezdrátové komunikace, je nutné nastavit kanál, na kterém LoRa vysílá a přijímá signál. ID v měřiči SmartMeter se nastavuje pomocí přepínačů DIP a instaluje se na základní desku podle obrázku. Rozsah je 0–15. Stejné ID musí být nastaveno i v přístroji Wallbox.

Nastavení adresy a instalace modulu do Wallboxu Pokud je vaše nabíjecí stanice OlifeEnergy vybavena modulem pro bezdrátovou komunikaci, je nutné nastavit kanál, na kterém LoRa vysílá a přijímá signál. U nabíječky OlifeEnergy je možné kanál změnit pomocí aplikace pro chytrý telefon. Rozsah je 0–15. Po nastavení ID v nabíjecí stanici resetujte nabíječku prostřednictvím aplikace v chytrém telefonu, nebo přerušením napájení nabíjecí stanice. Stejné ID musí být nastaveno i v měřiči SmartMeter.
