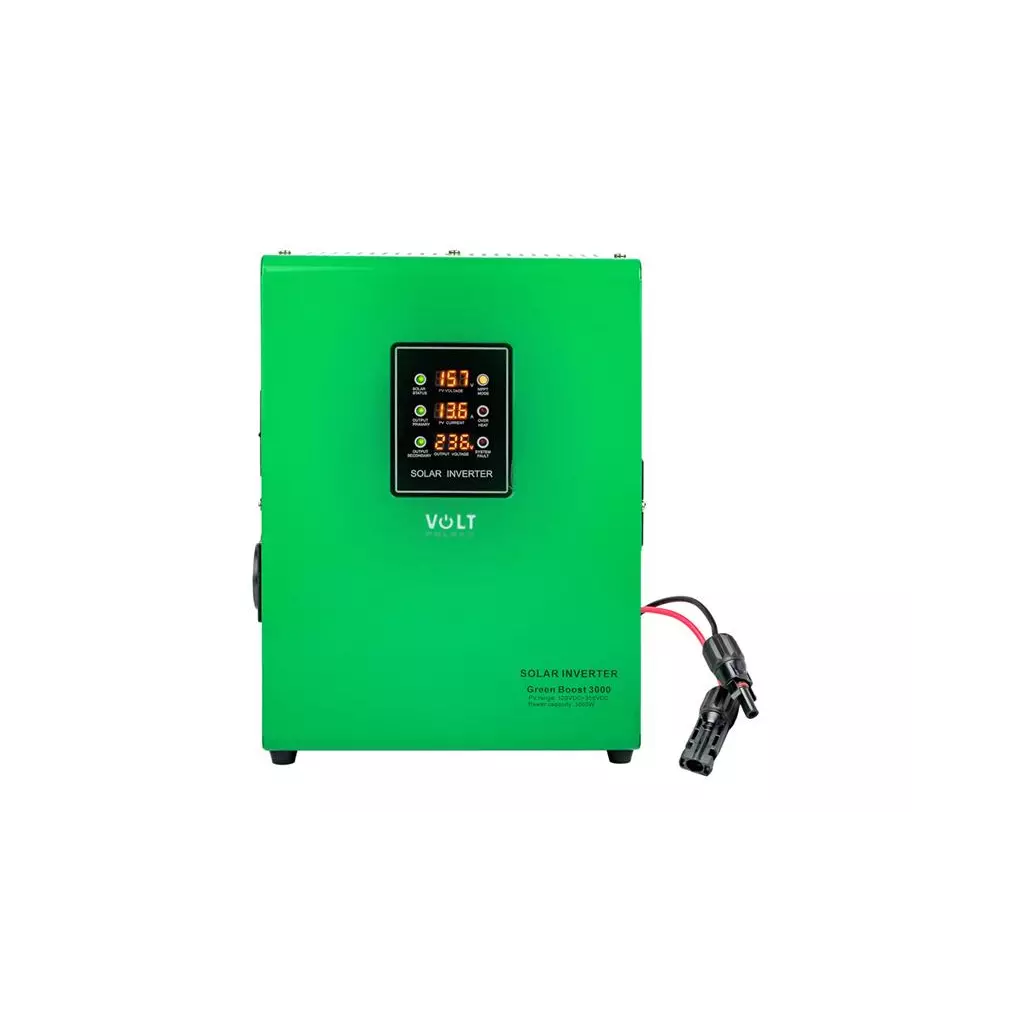

Solární regulátor VOLT Green Boost 3000 pro ohřev vody

Měnič Green Boost 3000 slouží k napájení topných zařízení, jako jsou elektrokotle, topidla, topné rohože, elektrické přímotopy atd. přímo z fotovoltaických panelů bez použití bateriového uložiště. Umožňuje připojit dvě zařízení s určením priority, např. topné těleso bojleru a topné těleso akumulační nádoby. Technologie MPPT maximalizuje využití energie z fotovoltaických panelů a automaticky se přizpůsobuje příkonu spotřebiče. <BR/>**Specifikace:** <BR/>Vstupní napětí: 120 až 350VDC <BR/>Výstupní napětí: 120 až 245VAC <BR/>Maximální výkon: 3000W <BR/>Průběh napětí: modifikovaná sinusovka <BR/>MPPT regulátor <BR/>Zapojení FV panelů: sériové nebo sérioparalelní <BR/>Max proud ze solárních panelů: 14A<BR/>Ochrany: přetížení, zkrat, tepelná, přepěťová <BR/>Hliníkový obal <BR/>LED displej <BR/>Aktivní chlazení ventilátorem <BR/>Minimální průměr kabelu přívodního kabelu od FV panelů: 4mm2 <BR/>Vzdálenost montážních otvorů: 220 × 135mm <BR/>**Popis funkce dvou výstupů:** <BR/>Střídač má prioritní výstup „1“, na kterém je vždy napětí a závislý výstup „2“, který se zapne, když se vypne(např.termostatem) spotřebič na výstupu „1“. Při opětovném zapnutí spotřebiče se výstup připojí. To umožní připojit dvě topná zařízení s prioritou výstupu „1“. Díky funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.<BR/>**Ochrany:** <BR/>ochrana proti přetížení <BR/>ochrana proti zkratu <BR/>tepelná ochrana (100 °C) <BR/>ochrana přepěťová <BR/>Vnitřní ochrana maximálního výkonu 3kW (celkový výkon panelů max. 5kW). <BR/>**LED displej** <BR/>Převodník Green Boostje vybaven LED displejem, který uživatele informuje o parametrech FV instalace:<BR/>SOLAR STATUS - když je FV napětí větší než 80% jmenovitého napětí zařízení, indikátor se rozsvítí. Jinak bude blikat <BR/>PRIMÁRNÍ VÝSTUP - svítí, když je zásuvka 1 funkční <BR/>SEKUNDÁRNÍ VÝSTUP - svítí, když je zásuvka 2 funkční <BR/>PV VOLTAGE - skutečné vstupní napětí FV <BR/>PV CURRENT - aktuální vstupní proud PV <BR/>OUTPUT VOLTAGE - stav výstupního napětí, zobrazuje aktuální výstupní napětí převodníku <BR/>REŽIM MPPT - svítí, když je zvolen provozní režim MPPT <BR/>OVER HEAT - svítí, když se zařízení přehřívá <BR/>SYSTEM FAULT -svítí, když je FV napětí příliš vysoké, nebo střídač nefunguje správně (trvalé světlo), nebo varuje před přetížením (kontrolka bliká) <BR/>**Technické parametry:** <BR/>Výrobce: Volt Polska <BR/>Model: Green Boost MPPT-3000 <BR/>Vstupní napětí (DC): 120 až 350V <BR/>Výstupní napětí (AC): 120 až 245V <BR/>Průběh výstupního napětí: modifikovaná sinusovka <BR/>Frekvence výstupního napětí: 50Hz <BR/>Maximální výkon: 3000W <BR/>Napájecí konektor (vstup): MC4 <BR/>Výstupní zásuvka 230V: 2ks <BR/>VAC výstup 1: priorita <BR/>VAC výstup 2: závislý <BR/>Pracovní teplota: –25 °C ~ +55 °C <BR/>Účinnost: > 94% <BR/>Displej: LED <BR/>Výstražný systém: zvukové a světelné signály <BR/>Pracovní režim: MPPT / STABLE <BR/>Chlazení: aktivní (ventilátor) <BR/>Stupeň krytí : IP21 <BR/>Pouzdro: hliník <BR/>Rozměry: 345 × 215 × 120mm<BR/>Hmotnost: 2,7kg <BR/>**Doporučené příslušenství:** <BR/>Panel G964G, ideálně v počtu 7-9ks v serii, avšak zařízení bude fungovat i při použití 4ks těchto panelů v serii. Použití vyššího počtu panelů zajistí činnost zařízení i při zhoršených světelných podmínek v zimních měsících anebo při východu nebo západu slunce. Lze použít jakékoli FV panely, které budou mít v součtu naprázdno max.350V a proud při plné zátěži do 14A

Solární konvertor pro ohřev vody, kotel GREEN BOOST MPPT-3000 slouží k napájení topných zařízení přímo ze solárních FV panelů. Systém je velmi jednoduchý a funkční. Je potřeba 4 až 9 klasických FV panelů (250W - 400W), které budou zapojeny do série a jejich celkové napětí bude v rozmezí 120 V až 350 V. Jak funguje převodník GREEN BOOST MPPT 3000? Stejnosměrný proud vznikající na panelech, který není vhodný pro přímé napájení topných zařízení, se v měniči přeměňuje na střídavý proud, který lze využít k napájení topných zařízení. Jaká zařízení napájí solární konvertor GREEN BOOST MPPT? - Elektrické kotle - Radiátory - Elektrické ohřívače - Elektrické rohože - Podlahové vytápění Technické parametry: - Maximální výkon: 3000W - Rozsah napětí panelu: 120VDC~350VDC - Rozsah výstupního napětí: 120 - 245VAC/50Hz - Maximální proud daný na zařízení ze solárních panelů: 14A - Typ výstupního napětí: modifikovaná sinusovka - Frekvence výstupního napětí: 50 Hz - Typ napájení (vstup): MC4 (samice-samec) - Vstupní jack: 2ks - Ochrana proti přetížení/zkratu/přepětí: Ano - Ochrana proti přehřátí: 100 °C - Pracovní teplota: -25°C ÷ 55°C - Účinnost: >94 % - Chlazení: aktivní - Úroveň zabezpečení: IP21 - Rozměry: 311x232x140mm - Váha: 3,3 kg

FVE regulátor MPPT GREEN BOOST 3kW, pro fotovoltaický ohřev vody

MPPT střídač pro ohřev TUV pracuje na principu, že ze stejnosměrného napětí z fotovoltaických panelů vyrábí střídavé nesínus napětí. Při přeměně  napětí vyhledává optimální hodnotu pomocí funkce MPPTracker tak aby v danou chvíli získal co největší účinnost z panelů. V podstatě pro výběr spirály i počtu a typu panelů je třeba vycházet z faktu,  že  na výstupu bude jen o něco menší napětí než na vstupu .

Informujte se na možnosti využití dotace až 90 tis Kč na Solární ohřev vody - fotovoltaický ohřev vody TUV pro seniory a domácnosti s nižšími příjmy Nová zelená úsporám Light   https://novazelenausporam.cz/caste-dotazy



Měnič Green Boost 3000 slouží k napájení topných zařízení (elektrokotle, topidla, topné rohože, elektrické přímotopy atd.) přímo z fotovoltaických panelů.

Umožňuje připojit dvě zařízení, například dva kotle. Byl navržen na základě nejlepších řešení na trhu a vyroben z vysoce kvalitních materiálů.

Díky použití technologie MPPT maximalizuje spotřebu energie z fotovoltaických panelů a automaticky se přizpůsobuje výkonu ohřívače.

  Charakteristický:

    Vstupní napětí: 120 až 350 (VDC)     Výstupní napětí: 120 až 245 (VAC)     Maximální výkon: 3000 W     Max. proud solárních panelů PV :14A     Výstupní ochrana  - jistič 16A     Průběh napětí: modifikovaný sinus (vysoká stabilita)     Funkce MPPT     Zapojení FV panelů: sériové nebo sériové paralelní     Ochrany: přetížení, zkrat, tepelné, přepěťové     Pevné pouzdro vyrobené z hliníku     LED displej     Chlazení: aktivní (ventilátor)     Minimální průměr kabelu: 4 mm2     Vzdálenost montážních otvorů: 220 x 135 mm

  Jaká zařízení napájí střídač Green Boost?

    Elektrické kotle     Ohřívače     Elektrické ohřívače     Elektrické rohože     Podlahové vytápění

  Popis akce

Systém je velmi jednoduchý a funkční. Je potřeba 4 až 9 klasických FV panelů (250W - 400W), které budou zapojeny do série a jejich celkové napětí bude v rozsahu od 120V do 350V. Stejnosměrný proud generovaný v panelech, který není vhodný pro přímé napájení topných zařízení, se v měniči přeměňuje na střídavý proud, který lze použít k napájení topných zařízení.

Maximální výkon systému je 3kW, střídač má prioritní výstup "1", který má vždy napětí, a závislý výstup "2", který se zapne, když není spotřebována žádná energie na výstupu "1" a vypne se při odběru energie z výstupu opět "1". To vám umožní připojit dvě topná zařízení, z nichž jedno bude ohříváno jako první a druhé, když termostat prvního přestane přijímat energii z měniče. Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.

  Bezpečnost použití

Převodníky Green Boost jsou vybaveny řadou pojistek zajišťujících bezpečnost instalace i samotného zařízení:

    ochrana proti přetížení     ochrana proti zkratu     tepelná ochrana (100 °C)     ochrana před vysokým napětím

Zařízení má navíc vnitřní ochranu maximálního výkonu, který je 3kW (celkový výkon panelů by neměl přesáhnout 5kW).



LED displej

Převodník Green Boost je vybaven LED displejem, který uživatele informuje o parametrech FV instalace:

    SOLAR STATUS - když je FV napětí větší než 80% jmenovitého napětí zařízení, indikátor se rozsvítí. Jinak bude blikat     VÝSTUP PRIMÁRNÍ - svítí, když je zásuvka 1 funkční     SEKUNDÁRNÍ VÝSTUP - svítí, když je zásuvka 2 funkční     PV VOLTAGE - skutečné vstupní napětí FV     PV CURRENT - aktuální vstupní proud PV     OUTPUT VOLTAGE - stav výstupního napětí, zobrazuje aktuální výstupní napětí převodníku     REŽIM MPPT - Svítí, když je zvolen provozní režim MPPT     OVER HEAT - svítí, když se zařízení přehřívá     SYSTEM FAULT - svítí, když je FV napětí příliš vysoké, nebo střídač nefunguje správně (trvalé světlo), nebo varuje před přetížením (kontrolka bliká)

  Technické parametry:

    Výrobce: Volt Polska     Referenční číslo: 3SR3000001     Model: Green Boost MPPT-3000     Vstupní napětí (DC): 120 až 350V     Výstupní napětí (AC): 120 až 245V     Průběh výstupního napětí: modifikovaná sinusovka     Frekvence výstupního napětí: 50Hz     Maximální výkon: 3000W     Funkce MPPT: ano     Zapojení FV panelů: sériové     Napájecí konektor (vstup): MC4 - 2 ks     Výstupní zásuvka 230V: 2 ks     VAC výstup 1: priorita  schucko  typ     VAC výstup 2: závislý   french type     Ochrana proti přetížení: ano     Ochrana proti zkratu: ano     Tepelná ochrana: ano, 100°C     Ochrana proti přepětí: ano     Pracovní teplota: -25 °C ~ + 55 °C     Účinnost: > 94 %     Displej: LED     Výstražný systém: zvukové a světelné signály     Pracovní režim: MPPT / STABLE     Chlazení: aktivní (ventilátor)     Stupeň krytí (IP): IP21     Pouzdro: hliník     Rozměry: 345 x 215 x 120 mm     Hmotnost: 2,7 kg
